設定例集#121： [ 設定例集目次 ] ページ内目次

拠点側にAR4050S-5Gを設置し有線インターネット接続と無線（5G）インターネット接続をし、センター・拠点間を2本のインターネットVPN回線で接続している構成です。

拠点側からのインターネット通信は基本的にはVPNを通りセンター経由で通信しますが、Office365通信はセンターを経由せず直接インターネットに通信します。

基本的には通信はtunnel0のVPN回線を用いますが、拠点側からのHTTP・HTTPS通信はSD-WANロードバランス機能を利用して2本のVPN回線の状態を監視し、状態のよいほうを選択して通信します。どちらかの回線で障害が発生した場合は、もう一方の回線を使用して通信を行います。

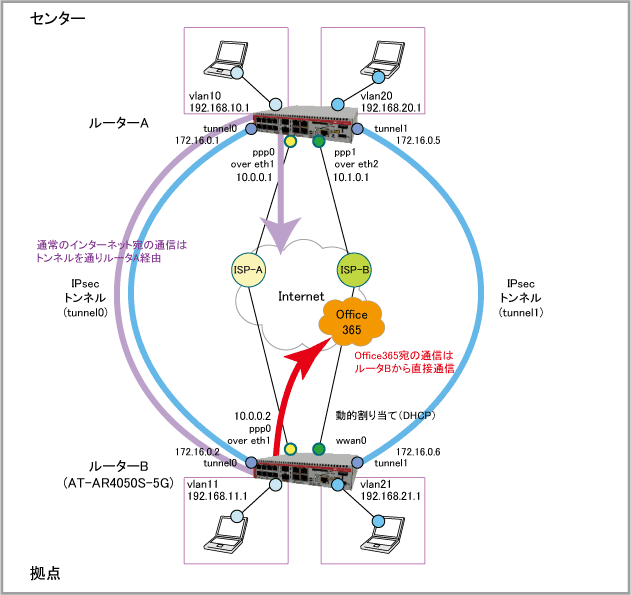

構成

設定例集#121： [ 設定例集目次 ] ページ内目次


ルーターA
ルーターB
ISP-Aから提供された情報
接続用ユーザー名 user@ispA user@ispC
接続用パスワード isppasswdA isppasswdC
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.0.0.1 10.0.0.2
ISP-Bから提供された情報
接続用ユーザー名 user@ispB
接続用パスワード isppasswdB
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.1.0.1 動的割り当て（DHCP）
ルーターの基本設定
WAN側物理インターフェース(1) eth1 eth1
WAN側物理インターフェース(2) eth2 wwan0
WAN側IPアドレス(1) 10.0.0.1/32 (ppp0) 10.0.0.2/32 (ppp0)
WAN側IPアドレス(2) 10.1.0.1/32 (ppp1) 動的割り当て (wwan0)
LAN側IPアドレス(1) 192.168.10.1/24 (vlan10) 192.168.11.1/24 (vlan11)
LAN側IPアドレス(2) 192.168.20.1/24 (vlan20) 192.168.21.1/24 (vlan21)
IPsecトンネルIPアドレス(1) 172.16.0.1/30 （tunnel0） 172.16.0.2/30 （tunnel0）
IPsecトンネルIPアドレス(2) 172.16.0.5/30 （tunnel1） 172.16.0.6/30 （tunnel1）

[事前共有鍵]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#121： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0とppp1を作成します。これには、encapsulation pppを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. 同様にしてWANポートeth2上にPPPoEインターフェースppp1を作成します。
    interface eth2
 encapsulation ppp 1
  4. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@ispA
 ppp password isppasswdA
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
  5. 同様にしてPPPインターフェースppp1に対し、PPPoE接続のための設定を行います。
    interface ppp1
 ppp ipcp dns request
 keepalive
 ppp username user@ispB
 ppp password isppasswdB
 ip address 10.1.0.1/32
 ip tcp adjust-mss pmtu
  6. vlan10 と vlan20 を作成します。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 10,20 state enable
  7. スイッチポート port1.0.1 を vlan10 に割り当てます。
    interface port1.0.1
 switchport access vlan 10
  8. スイッチポート port1.0.2 を vlan20 に割り当てます。
    interface port1.0.2
 switchport access vlan 20
  9. vlan10にIPアドレスを設定します。これにはip addressを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
 ip address 192.168.10.1/24
  10. 同様にしてvlan20にIPアドレスを設定します。
    interface vlan20
 ip address 192.168.20.1/24
  11. ファイアウォール、NAT、ポリシーベースルーティング（PBR）のルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.11.0/24
  ip subnet 192.168.21.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
  12. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.1
  host ppp1
   ip address 10.1.0.1
  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  15. NAT-Traversalパケットを表すカスタムアプリケーション「nat-t」を定義します。
    application nat-t
 protocol udp
 dport 4500
  16. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェース(ppp0)から外部への通信を許可します
    ・rule 40 - 本製品のWAN側インターフェース(ppp1)から外部への通信を許可します
    ・rule 50 - 外部から本製品のWAN側インターフェース(ppp0)へのISAKMPパケットを許可します
    ・rule 60 - 外部から本製品のWAN側インターフェース(ppp1)へのISAKMPパケットを許可します
    ・rule 70 - 外部から本製品のWAN側インターフェース(ppp0)へのIPsec（ESP）パケットを許可します
    ・rule 80 - 外部から本製品のWAN側インターフェース(ppp1)へのIPsec（ESP）パケットを許可します
    ・rule 90 - 外部から本製品のWAN側インターフェース(ppp1)へのNAT-Traversalパケットを許可します
    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public
 rule 30 permit any from public.wan.ppp0 to public
 rule 40 permit any from public.wan.ppp1 to public
 rule 50 permit isakmp from public.wan to public.wan.ppp0
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan to public.wan.ppp0
 rule 80 permit esp from public.wan to public.wan.ppp1
 rule 90 permit nat-t from public.wan to public.wan.ppp1
 protect
  17. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10 - 内部のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  18. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyを使います。
    crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 hostname RouterB
  19. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss 1260
  20. 同様にしてIPsecトンネルインターフェースtunnel1を作成します。
    interface tunnel1
 mtu 1300
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss 1260
  21. ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性を監視するPingポーリング「1」を作成します。
    これには、ping-poll、ip、source-ip、normal-interval、up-count、sample-size、activeの各コマンドを使います。
    Pingポーリングの詳細は「IP付加機能」/「Pingポーリング」をご覧ください。
    ping-poll 1
 ip 172.16.0.2
 source-ip 172.16.0.1
 normal-interval 10
 up-count 5
 sample-size 10
 active
  22. Pingポーリングトリガーを作成します。
    これには、trigger、type ping-poll、scriptの各コマンドを使います。

    ・trigger 1 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が失われた場合に、ISP-B側VPN回線（tunnel1）経由のルートに切り替えるtunnel0_down_01.scpスクリプトを実行する
    ・trigger 2 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が回復した場合に、ISP-A側VPN回線（tunnel0）経由のルートに切り替えるtunnel0_up_01.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down_01.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up_01.scp
  23. IPの経路情報をスタティックに設定します。これにはip routeを使います。

    ・デフォルト経路をPPPインターフェースppp0経由で接続します
    ・ISP-A側の対向ルーターB（10.0.0.2）には ppp0 経由で接続します
    ・拠点側のvlan11（192.168.11.0/24）には通常 ISP-A側VPN回線（tunnel0）経由で通信します
    ・拠点側のvlan21（192.168.21.0/24）には通常 ISP-A側VPN回線（tunnel0）経由で通信します

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 10.0.0.2/32 ppp0
ip route 192.168.11.0/24 tunnel0
ip route 192.168.11.0/24 null 254
ip route 192.168.21.0/24 tunnel0
ip route 192.168.21.0/24 null 254
  24. DNSリレー機能を有効にします。これには、ip dns forwardingを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  25. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#121： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp username user@ispC
 ppp password isppasswdC
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
  4. 内蔵ワイヤレスWANモジュールの接続先情報（APN）を登録します。これには、apn(wwan)、name、carrierの各コマンドを使います。
    ワイヤレスWANインターフェースの詳細は「インターフェース」/「ワイヤレスWAN」をご覧ください。
    apn spmode
 name spmode.ne.jp
 carrier docomo
  5. SIM1スロットに装着したSIMカードを有効にします。これには、sim enableを使います。
    sim enable sim1
  6. ワイヤレスWANインターフェースwwan0の設定を行います。DHCPに由来するデフォルト経路の管理距離を設定します。これにはip dhcp-client default-route distanceを使います。また、スロットとAPNを指定することで、IPアドレスは自動的に取得されます。これにはapn(wwan)を使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface wwan0
 ip dhcp-client default-route distance 100
 apn sim1 spmode
  7. vlan11 と vlan21 を作成します。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 11,21 state enable
  8. スイッチポート port1.0.1 を vlan11 に割り当てます。
    interface port1.0.1
 switchport access vlan 11
  9. スイッチポート port1.0.2 を vlan21 に割り当てます。
    interface port1.0.2
 switchport access vlan 21
  10. vlan11にIPアドレスを設定します。これにはip addressを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan11
 ip address 192.168.11.1/24
  11. 同様にしてvlan21にIPアドレスを設定します。
    interface vlan21
 ip address 192.168.21.1/24
  12. ファイアウォール、NAT、ポリシーベースルーティング（PBR）のルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.11.0/24
  ip subnet 192.168.21.0/24
 network peer
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
  ip subnet 0.0.0.0/0 interface tunnel0
  ip subnet 0.0.0.0/0 interface tunnel1
  13. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface wwan0
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
  host wwan0
   ip address dynamic interface wwan0
  14. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  15. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  16. アプリケーションコントロール（DPI）およびDPI学習機能の設定を行います。
    これには、dpi、provider、learning、enableの各コマンドを使います。
    アプリケーションコントロール（DPI）の詳細は「UTM」/「アプリケーションコントロール（DPI）」をご覧ください。
    dpi
 provider procera
 counters detailed
 learning
 enable
  17. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェース(ppp0)から外部への通信を許可します
    ・rule 40 - 本製品のWAN側インターフェース(wwan0)から外部への通信を許可します
    ・rule 50 - 外部から本製品のWAN側インターフェース(ppp0)へのISAKMPパケットを許可します
    ・rule 60 - 外部から本製品のWAN側インターフェース(wwan0)へのISAKMPパケットを許可します
    ・rule 70 - 外部から本製品のWAN側インターフェース(ppp0)へのIPsec（ESP）パケットを許可します
    ・rule 80 - 外部から本製品のWAN側インターフェース(wwan0)へのIPsec（ESP）パケットを許可します
    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public
 rule 30 permit any from public.wan.ppp0 to public.wan
 rule 40 permit any from public.wan.wwan0 to public.wan
 rule 50 permit isakmp from public.wan to public.wan.ppp0
 rule 60 permit isakmp from public.wan to public.wan.wwan0
 rule 70 permit esp from public.wan to public.wan.ppp0
 rule 80 permit esp from public.wan to public.wan.wwan0
 protect
  18. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10 - 内部のコンピューターがダイナミックENAT機能を使用できるようにします
    ・rule 20 - 内部のコンピューターからのDNS通信にダイナミックENATが適用されるようにします。
    ・rule 30, 40 - 内部のコンピューターからOffice365への通信にダイナミックENATが適用されるようにします。

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 rule 20 masq dns from private to private.tunnel
 rule 30 masq office from private to private.tunnel
 rule 40 masq micrsoft from private to private.tunnel
 enable
  19. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 address 10.1.0.1
  20. ここから、SD-WANロードバランス機能において、VPN回線の状況を調べるために使うリンク監視機能の設定を行います。
    最初にISP-A側（tunnel0側）のVPN回線用にリンク監視プローブ「PROBE1」を作成します。linkmon probeでプローブを作成し、以下の各パラメーターを設定します。

    ・調査パケットの送信先（destination）
    ・調査パケットの送出インターフェース（egress interface）
    ・調査パケットの始点アドレス（source）
    ・調査パケットの送信間隔（intervalコマンド）
    ・リンク監視プローブの有効化（enable）

    リンク監視機能の詳細は「トラフィック制御」/「SD-WANロードバランス」をご覧ください。
    linkmon probe name PROBE1 type icmp-ping
 destination 172.16.0.1
 egress interface tunnel0
 source 172.16.0.2
 interval 1000
 enable
  21. 同様にして、ISP-B側（tunnel1側）のVPN回線用にリンク監視プローブ「PROBE2」を作成します。
    linkmon probe name PROBE2 type icmp-ping
 destination 172.16.0.5
 egress interface tunnel1
 source 172.16.0.6
 interval 1000
 enable
  22. ロードバランス対象のVPN回線（ネクストホップ）をリンク監視グループ「tunnelgroup」に束ねます。これには、linkmon group、member、load-balancingの各コマンドを使います。
    linkmon group tunnelgroup
 member 10 destination 172.16.0.1 probe PROBE1
 member 20 destination 172.16.0.5 probe PROBE2
 load-balancing
  23. 各VPN回線の状況を判断するための基準をリンク性能プロファイル「tunnelquality」として作成します。これには、linkmon profile、consecutive-probe-loss bad-when、consecutive-probe-loss good-when、consecutive-probe-loss unreachable-whenの各コマンドを使います。
    linkmon profile tunnelquality
 consecutive-probe-loss bad-when 5
 consecutive-probe-loss good-when 2
 consecutive-probe-loss unreachable-when 15
  24. ポリシーベースルーティングを有効化し、ルールを設定します。
    これには、policy-based-routing、application-decision、policy-based-routing enable、ip policy-routeの各コマンドを使います。

    ・ip policy-route 10,20 - LAN側からOffice 365 へのトラフィックを ppp0とwwan0 経由で転送するよう設定します。
    ・ip policy-route 30 - LAN側からのDNSトラフィックを ppp0とwwan0 経由で転送する
    ・ip policy-route 40 - LAN側からのHTTPトラフィックをリンク監視グループ「tunnelgroup」とリンク性能プロファイル「tunnelquality」にもとづき転送する
    ・ip policy-route 50 - LAN側からのHTTPSトラフィックをリンク監視グループ「tunnelgroup」とリンク性能プロファイル「tunnelquality」にもとづき転送する

    ポリシーベースルーティングの詳細は「トラフィック制御」/「ポリシーベースルーティング」をご覧ください。
    policy-based-routing
 application-decision once-only
 ip policy-route 10 match office to private.tunnel nexthop ppp0 wwan0
 ip policy-route 20 match micrsoft to private.tunnel nexthop ppp0 wwan0
 ip policy-route 30 match dns to private.tunnel nexthop ppp0 wwan0
 ip policy-route 40 match http from private.lan to private.tunnel linkmon-group tunnelgroup linkmon-profile tunnelquality
 ip policy-route 50 match https from private.lan to private.tunnel linkmon-group tunnelgroup linkmon-profile tunnelquality
 policy-based-routing enable
  25. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースで受信したパケットに対してUTM機能の直接処理を有効に設定（tunnel inline-processing）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel inline-processing
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss 1260
  26. 同様にしてIPsecトンネルインターフェースtunnel1を作成します。
    interface tunnel1
 mtu 1300
 tunnel source wwan0
 tunnel destination 10.1.0.1
 tunnel local name RouterB
 tunnel protection ipsec
 tunnel inline-processing
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss 1260
  27. DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。これには、ip name-serverを使います。
    また、ip name-server preferred-orderにより、手動設定したDNSサーバーを動的に学習したDNSサーバーよりも優先するよう設定します。
    ip name-server preferred-order static
ip name-server 8.8.8.8
ip name-server 8.8.4.4
  28. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・DNSサーバーアドレス（dns-server）
    ・デフォルトゲートウェイ（default-router）
    ・リース時間（lease）
    ・サブネットマスク（subnet-mask）
    ip dhcp pool pool11
 network 192.168.11.0 255.255.255.0
 range 192.168.11.201 192.168.11.250
 dns-server 192.168.11.1
 default-router 192.168.11.1
 lease 0 2 0
 subnet-mask 255.255.255.0
  29. 同様にしてDHCPプールpool21を作成します。
    ip dhcp pool pool21
 network 192.168.21.0 255.255.255.0
 range 192.168.21.201 192.168.21.250
 dns-server 192.168.21.1
 default-router 192.168.21.1
 lease 0 2 0
 subnet-mask 255.255.255.0
  30. DHCPサーバーを有効化します。これには、service dhcp-serverを使います。
    service dhcp-server
  31. ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性を監視するPingポーリング「1」を作成します。
    これには、ping-poll、ip、source-ip、normal-interval、up-count、sample-size、activeの各コマンドを使います。
    Pingポーリングの詳細は「IP付加機能」/「Pingポーリング」をご覧ください。
    ping-poll 1
 ip 172.16.0.1
 source-ip 172.16.0.2
 normal-interval 10
 up-count 5
 sample-size 10
 active
  32. Pingポーリングトリガーを作成します。
    これには、trigger、type ping-poll、scriptの各コマンドを使います。

    ・trigger 1 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が失われた場合に、ISP-B側VPN回線（tunnel1）経由のルートに切り替えるtunnel0_down_01.scpスクリプトを実行する
    ・trigger 2 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が回復した場合に、ISP-A側VPN回線（tunnel0）経由のルートに切り替えるtunnel0_up_01.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down_01.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up_01.scp
  33. デフォルト経路とルーターAのWAN側インターフェースへの経路をスタティックに設定します。
    これにはip routeを使います。
    ただし、ルーター間のVPN接続が有効になるまでは、ルーターA経由となるデフォルト経路は使用できないように設定します。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 tunnel0
ip route 0.0.0.0/0 null 254
ip route 10.0.0.1/32 ppp0
ip route 10.1.0.1/32 wwan0
  34. DNSリレー機能を有効にします。これには、ip dns forwardingを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  35. 以上で設定は完了です。
    end

設定の保存

設定例集#121： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write file、write memoryでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall ↓

ルーターAのコンフィグ

設定例集#121： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface eth2
 encapsulation ppp 1
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@ispA
 ppp password isppasswdA
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ppp username user@ispB
 ppp password isppasswdB
 ip address 10.1.0.1/32
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10,20 state enable
!
interface port1.0.1
 switchport access vlan 10
!
interface port1.0.2
 switchport access vlan 20
!
interface vlan10
 ip address 192.168.10.1/24
!
interface vlan20
 ip address 192.168.20.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.11.0/24
  ip subnet 192.168.21.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.1
  host ppp1
   ip address 10.1.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
application nat-t
 protocol udp
 dport 4500
!
firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public
 rule 30 permit any from public.wan.ppp0 to public
 rule 40 permit any from public.wan.ppp1 to public
 rule 50 permit isakmp from public.wan to public.wan.ppp0
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan to public.wan.ppp0
 rule 80 permit esp from public.wan to public.wan.ppp1
 rule 90 permit nat-t from public.wan to public.wan.ppp1
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 hostname RouterB
!
interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss 1260
!
interface tunnel1
 mtu 1300
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss 1260
!
ping-poll 1
 ip 172.16.0.2
 source-ip 172.16.0.1
 normal-interval 10
 up-count 5
 sample-size 10
 active
!
trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down_01.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up_01.scp
!
ip route 0.0.0.0/0 ppp0
ip route 10.0.0.2/32 ppp0
ip route 192.168.11.0/24 tunnel0
ip route 192.168.11.0/24 null 254
ip route 192.168.21.0/24 tunnel0
ip route 192.168.21.0/24 null 254
!
ip dns forwarding
!
end

ルーターBのコンフィグ

設定例集#121： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@ispC
 ppp password isppasswdC
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
apn spmode
 name spmode.ne.jp
 carrier docomo
!
sim enable sim1
!
interface wwan0
 ip dhcp-client default-route distance 100
 apn sim1 spmode
!
vlan database
 vlan 11,21 state enable
!
interface port1.0.1
 switchport access vlan 11
!
interface port1.0.2
 switchport access vlan 21
!
interface vlan11
 ip address 192.168.11.1/24
!
interface vlan21
 ip address 192.168.21.1/24
!
zone private
 network lan
  ip subnet 192.168.11.0/24
  ip subnet 192.168.21.0/24
 network peer
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
  ip subnet 0.0.0.0/0 interface tunnel0
  ip subnet 0.0.0.0/0 interface tunnel1
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface wwan0
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
  host wwan0
   ip address dynamic interface wwan0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
dpi
 provider procera
 counters detailed
 learning
 enable
!
firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public
 rule 30 permit any from public.wan.ppp0 to public.wan
 rule 40 permit any from public.wan.wwan0 to public.wan
 rule 50 permit isakmp from public.wan to public.wan.ppp0
 rule 60 permit isakmp from public.wan to public.wan.wwan0
 rule 70 permit esp from public.wan to public.wan.ppp0
 rule 80 permit esp from public.wan to public.wan.wwan0
 protect
!
nat
 rule 10 masq any from private to public
 rule 20 masq dns from private to private.tunnel
 rule 30 masq office from private to private.tunnel
 rule 40 masq micrsoft from private to private.tunnel
 enable
!
crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 address 10.1.0.1
!
linkmon probe name PROBE1 type icmp-ping
 destination 172.16.0.1
 egress interface tunnel0
 source 172.16.0.2
 interval 1000
 enable
!
linkmon probe name PROBE2 type icmp-ping
 destination 172.16.0.5
 egress interface tunnel1
 source 172.16.0.6
 interval 1000
 enable
!
linkmon group tunnelgroup
 member 10 destination 172.16.0.1 probe PROBE1
 member 20 destination 172.16.0.5 probe PROBE2
 load-balancing
!
linkmon profile tunnelquality
 consecutive-probe-loss bad-when 5
 consecutive-probe-loss good-when 2
 consecutive-probe-loss unreachable-when 15
!
policy-based-routing
 application-decision once-only
 ip policy-route 10 match office to private.tunnel nexthop ppp0 wwan0
 ip policy-route 20 match micrsoft to private.tunnel nexthop ppp0 wwan0
 ip policy-route 30 match dns to private.tunnel nexthop ppp0 wwan0
 ip policy-route 40 match http from private.lan to private.tunnel linkmon-group tunnelgroup linkmon-profile tunnelquality
 ip policy-route 50 match https from private.lan to private.tunnel linkmon-group tunnelgroup linkmon-profile tunnelquality
 policy-based-routing enable
!
interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel inline-processing
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss 1260
!
interface tunnel1
 mtu 1300
 tunnel source wwan0
 tunnel destination 10.1.0.1
 tunnel local name RouterB
 tunnel protection ipsec
 tunnel inline-processing
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss 1260
!
ip name-server preferred-order static
ip name-server 8.8.8.8
ip name-server 8.8.4.4
!
ip dhcp pool pool11
 network 192.168.11.0 255.255.255.0
 range 192.168.11.201 192.168.11.250
 dns-server 192.168.11.1
 default-router 192.168.11.1
 lease 0 2 0
 subnet-mask 255.255.255.0
!
ip dhcp pool pool21
 network 192.168.21.0 255.255.255.0
 range 192.168.21.201 192.168.21.250
 dns-server 192.168.21.1
 default-router 192.168.21.1
 lease 0 2 0
 subnet-mask 255.255.255.0
!
service dhcp-server
!
ping-poll 1
 ip 172.16.0.1
 source-ip 172.16.0.2
 normal-interval 10
 up-count 5
 sample-size 10
 active
!
trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down_01.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up_01.scp
!
ip route 0.0.0.0/0 tunnel0
ip route 0.0.0.0/0 null 254
ip route 10.0.0.1/32 ppp0
ip route 10.1.0.1/32 wwan0
!
ip dns forwarding
!
end

ルーターAのトリガースクリプト

設定例集#121： [ 設定例集目次 ] ページ内目次
■ tunnel0_down_01.scp
enable
configure terminal
no ip route 0.0.0.0/0 ppp0
no ip route 192.168.11.0/24 tunnel0
no ip route 192.168.21.0/24 tunnel0
ip route 0.0.0.0/0 ppp1
ip route 192.168.11.0/24 tunnel1
ip route 192.168.21.0/24 tunnel1
end

■ tunnel0_up_01.scp
enable
configure terminal
no ip route 0.0.0.0/0 ppp1
no ip route 192.168.11.0/24 tunnel1
no ip route 192.168.21.0/24 tunnel1
ip route 0.0.0.0/0 ppp0
ip route 192.168.11.0/24 tunnel0
ip route 192.168.21.0/24 tunnel0
end

ルーターBのトリガースクリプト

設定例集#121： [ 設定例集目次 ] ページ内目次
■ tunnel0_down_01.scp
enable
configure terminal
no ip route 0.0.0.0/0 tunnel0
ip route 0.0.0.0/0 tunnel1
end

■ tunnel0_up_01.scp
enable
configure terminal
no ip route 0.0.0.0/0 tunnel1
ip route 0.0.0.0/0 tunnel0
end

設定例集#121： [ 設定例集目次 ] ページ内目次

(C) 2015 - 2024 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.BC
