NoteCLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください（全角文字および半角カナも入力できません）。
NoteWeb GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
本マニュアルは、GUIバージョン2.17.0をもとに記述しています。
NoteWeb GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

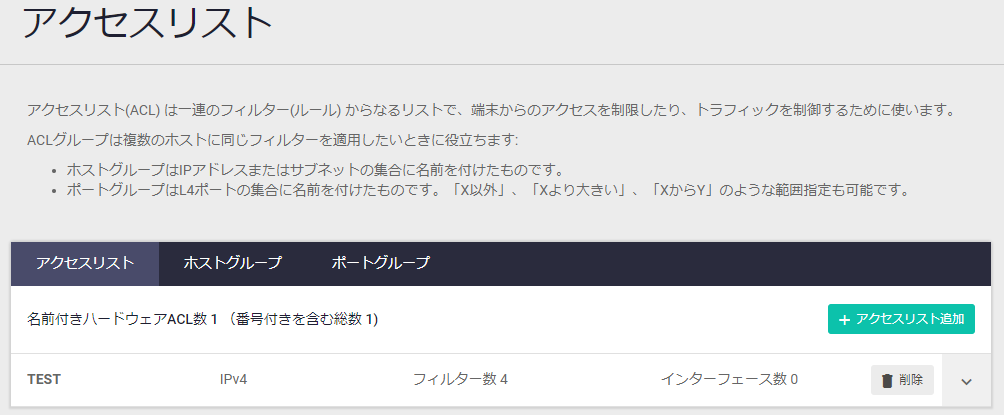

| 名前付きハードウェアACL数 | 登録されているアクセスリスト数が表示されます |
| 番号付きを含む総数 | 名前付きハードウェアACL数とCLIで作成した拡張IPアクセスリストの番号付き拡張IPアクセスリストの総数が表示されます |
| アクセスリスト追加ボタン | 新規アクセスリストを追加するためのアクセスリスト追加ダイアログが開きます |
| 名称 | アクセスリストの名称が表示されます |
| IPバージョン | アクセスリストのIPバージョンがIPv4またはIPv6で表示されます |
| フィルター数 | アクセスリストに登録されているフィルター数が表示されます |
| 削除ボタン | アクセスリストを削除します |
| フィルター | 右側の下向き矢印をクリックし、フィルターの追加、編集、削除やインターフェースを指定します |

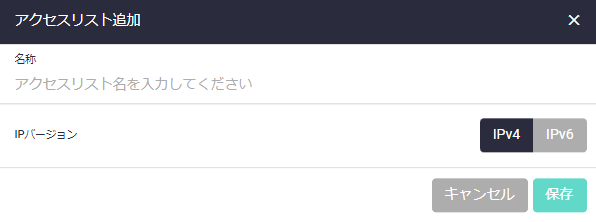

| 名称 | アクセスリストの名称を指定します |
| IPバージョン | IPバージョンをIPv4またはIPv6で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

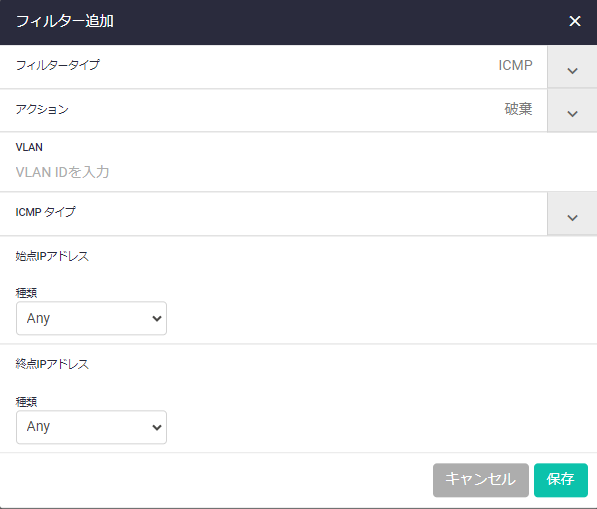

| フィルタータイプ | フィルタータイプを指定します |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| ICMPタイプ | ICMPメッセージタイプを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| DHCP Snoopingに登録された IP | DHCPスヌーピングに登録された始点IPアドレスの有効/無効を選択します |
| IPプロトコル | IPプロトコルを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| 始点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| 終点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| 始点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| 終点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| 内側VLAN | 内側VLAN IDを指定 します |
| VXLANトンネルで受信したパケットにだけマッチ | VXLANトンネルで受信したパケットだけを対象とする場合は「いいえ」、しない場合は「はい」を選択します |
| 送信元MACアドレス | 送信元MACのタイプを指定します |
| 宛先MACアドレス | 宛先MACのタイプを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| DHCP Snoopingに登録された IP | DHCPスヌーピングに登録された始点IPアドレスの有効/無効を選択します |
| IPプロトコル | IPプロトコルを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| DHCP Snoopingに登録された MAC | DHCPスヌーピングに登録された送信元MACアドレスの有効/無効を選択します |
| 送信元MACアドレス | 送信元MACのタイプを指定します |
| 宛先MACアドレス | 宛先MACのタイプを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

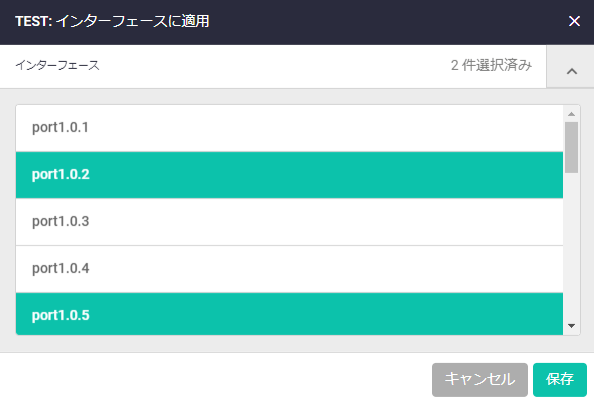

| インターフェース | 右側の下向き矢印をクリックし、適用させたいインターフェースを指定します。 |
| X件選択済み | インターフェースのリストから選択済みのインターフェース数が表示されます。 |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

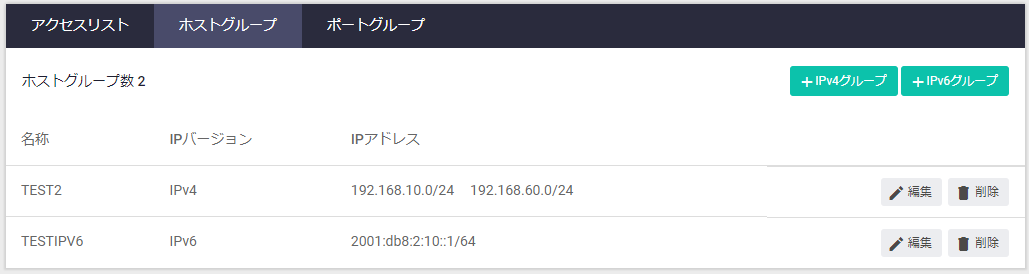

| ホストグループ数 | 登録されているホストグループの合計数が表示されます |
| IPv4グループボタン | 新規IPv4グループを追加するための新規ホストグループ追加ダイアログが開きます |
| IPv6グループボタン | 新規IPv6グループを追加するための新規ホストグループ追加ダイアログが開きます |
| 名称 | ホストグループの名称が表示されます |
| IPバージョン | ホストグループのIP形式がIPv4またはIPv6グループで表示されます |
| IPアドレス | 登録したIPアドレスが表示されます |
| 編集ボタン | ホストグループの設定を変更するためのホストグループ編集ダイアログが開きます |
| 削除ボタン | ホストグループを削除します |

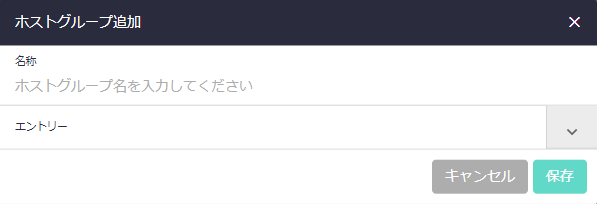

| 名称 | ホストグループの名称を指定します |
| エントリー | 右側の下向き矢印をクリックし、ホストグループに属するIPv4アドレスまたはサブネットを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| 名称 | ホストグループの名称を指定します |
| エントリー | 右側の下向き矢印をクリックし、ホストグループに属するIPv6アドレスまたはサブネットを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

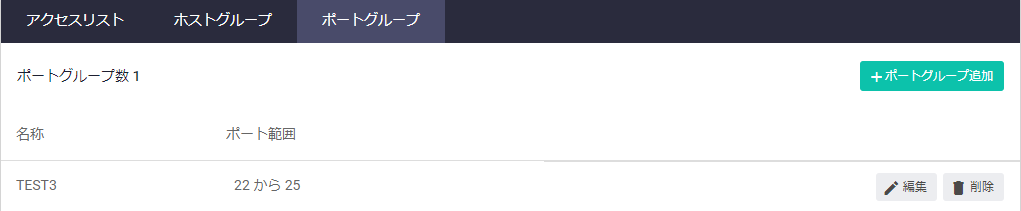

| ポートグループ数 | 登録されているポートグループの合計数が表示されます |
| ポートグループ追加ボタン | ポートグループを追加するためのポートグループ追加ダイアログが開きます |
| 名称 | ポートグループ名が表示されます |
| ポート範囲 | ポートグループの対象となるポートが表示されます |
| 編集ボタン | ポートグループの設定を変更するためのポートグループ編集ダイアログが開きます |
| 削除ボタン | ポートグループを削除します |

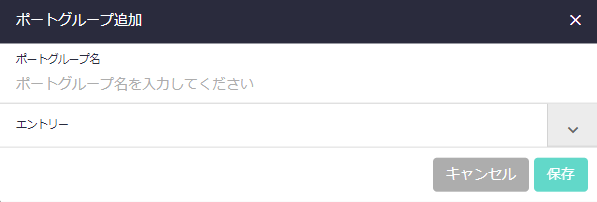

| ポートグループ名 | ポートグループの名称を指定します |
| エントリー | 右側の下向き矢印をクリックし、ポート条件を「比較演算子 数値」または「範囲 下限数値 上限数値」で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
