ユーザーズガイド

1 概要

Swim Manager は、SNMP（Simple Network Management Protocol）を利用してネットワーク管理を行うソフトウェアです。インテリジェントなネットワーク機器のほとんどはSNMPに対応しているため、Swim Manager を使えば効率よくネットワークを管理できます。

Swim Manager では、ネットワークの状態を視覚的に管理できるよう、フレンドリーで視認性に富んだインターフェイスを提供しています。自動探索機能によって発見されたデバイスは、ツリー形式またはマップ形式で表示できます。ツリー形式の場合は、Microsoft Windows のエクスプローラのような感覚で情報の確認/設定ができます。また、リモートから管理ができるよう、ユーザーインターフェイスにWebブラウザ（Internet Explorer、以下 IE）を採用しています。

また、Swim Manager では、ユーザーが情報を把握しやすいように、各種情報を構成情報、統計情報、実装情報、履歴情報の4つに分類し、目的に応じて情報を参照できるようにメニューを構成しています。

1.1 特長

Swim Manager は、以下のような特長を持っています。

Web対応

Swim Manager は、ネットワーク機器と通信して情報を収集・操作するサーバと、情報を閲覧したり操作を指示したりするためのビューワ（クライアント）に分かれています。ビューワのインターフェイスとしてWebブラウザ（IE）を採用しているため、サーバマシンと離れた場所からもネットワーク管理が可能です。

IPv6に対応

PINGを使用したIPv6対応機器の応答監視をIPv4と同様に行えます。

• ビューワ / マップから「最新の情報に更新」によって機器の状態を確認

• 機器の状態をアイコンや色で周期的に確認

• 機器のUp/Downをイベントとして検出

SNMPv3に対応

SNMP プロトコルのそれぞれのバージョン(v1/v2c/v3)で機器と通信（Get/Set/トラップ）できます。機器がどのバージョンに対応しているかは自動的に判別することができます。

また、64ビットカウンターを使用しているMIBによるデータ収集 / 監視も可能です。

Windows サービスに対応

Swim Manager サーバを Windows サービスとして設定することにより、サーバマシンにログインすることなく OS起動時に自動的にSwim Manager サーバを起動することが可能です。

ツリー形式のネットワーク構成表示

Swim Manager では、ネットワークの構成要素（サブネット、デバイス、ポートなど）が、Windows のエクスプローラのようなツリー形式で表示されるため、ネットワーク構成を階層的に把握することが可能です。また、各要素を示すアイコンの形状や色によって、構成要素の種類や状態を一目で把握することができます。

ネットワーク構成ツリーには、仮想的な存在であるVLANの視点からネットワークを表現する「VLAN構成ツリー」と、物理的な接続関係を示す「接続構成ツリー」があります。VLAN構成ツリーは「VLAN」→「スイッチ」→「ポート（セグメント）」→「セグメント内の機器」を、接続構成ツリーは「サブネット」→「スイッチ（ルータ）」→「ポート（セグメント）」→「セグメント内の機器」を階層的に表示します。これらのツリーは自由に切り替えられるので、管理者の視点に合わせた表示が可能です。

マップ形式でのネットワーク構成表示

Swim Manager では、ヘルパーアプリケーションの「SwimMap」を利用することにより、ネットワーク構成をマップ形式で表示することも可能です。マップ上では機器の状態がアイコンの色で表されるため、一目で確認ができます。また、マップ上のアイコンをダブルクリックしてビューワ上の該当ノードにジャンプしたり、各機器のプロパティを見ることも可能です。

マップは、ビューワ上でサブネットやポートを選択したあと、「Map表示」メニューを実行して起動するほか、IEでマップファイル（.smm）を開くことにより、単体での起動も可能です。

SwimMapは、サブネットやポート配下のデバイスを自動的に配置する自動マッピング機能を備えているため、簡単にマップの作成を行えます。マップは自由に編集が可能で、機器アイコンの配置を変更して実際の物理構成を再現したり、機器同士の関係を表す線を引いたり、背景にビットマップ画像を置いたりできるので、ネットワーク構成にあった独自のネットワーク構成図を作成し、その図上で各種情報の表示や操作を行えます。また、「リンクシンボル」を作成して、他のマップや任意の文書へのリンクを作成することもできます。これにより、複数のマップをリンクして階層的なネットワーク構造を表現できます。

自動探索機能

ユーザーが監視対象のサブネットを指定すると、Swim Manager はサブネット内のデバイスを自動的に探索し、各機器に搭載されたMIBの情報を収集・解析してネットワーク構成ツリーを構築します。なお、ホスト名やIPアドレスを指定することにより、手動で構成要素を追加したり、変更したりすることも可能です。

ポーリングによる継続的な状態・情報監視

Swim Manager では、指定した情報を任意の間隔で監視することができます。例えば、ネットワーク機器を指定間隔で周期的に監視し、その状態をグラフやテーブル形式で表示できます。また、状態変化を履歴情報として記録することもできます。

RMONライクなしきい値設定機能

任意の統計情報にしきい値を設定し、しきい値を超過した場合に各種アクションを実行させることができます。上下限のしきい値を設定することができるので、機能的にRMONアラームと同等のしきい値設定が可能です。

イベント管理

機器の状態変化、アラーム、またはトラップなどのイベントを履歴情報として記録し、あとから確認可能です。また、イベントを記録するかどうかの設定や、イベント発生時にアクションを自動実行させることもできます。

MIBデータをわかりやすく表示

Swim Manager は、MIBから得た情報をそのまま表示せずに、分類・解析してから表示します。これにより、ユーザーはMIBの構造を知らなくても、容易に情報を管理することができます。なお、各機器にフォーカスした情報が必要な場合は、デバイスマネージメントソフトウェア「SwimView」（オプション）を利用できます。

Swim Manager では、各種情報を下記の4グループに分類しています。

構成情報	接続されているデバイスの一覧や、ARPテーブル、ルーティングテーブルなど、デバイスが保持している情報のうち、ネットワーク構成に関連するものを示します。
統計情報	サブネットやデバイスに関する各種トラフィック値やエラー数等を示します。
実装情報	デバイスのシステム情報やサポート機能等に関する情報を示します。
履歴情報	デバイスの状態変化ログや、MIB変数値の変動を記録した統計履歴データなどを示します。

MIBブラウザによるMIB情報の参照

各機器のMIBに直接アクセスしたい場合は、内蔵のMIBブラウザが使用できます。

内蔵MIBブラウザには、MIBツリーを縦走してデータを連続的に収集するMIB Walk（データはファイルに書き出されます）や、MIBファイルを内部形式に変換するMIBコンパイラユーティリティなどの機能が追加されています。

MIBコンパイラによる独自MIBへの対応

付属ユーティリティの「MIBコンパイラ」でMIBファイルをコンパイルすれば、独自のプライベートMIBなども内蔵MIBブラウザで参照できるようになります。

GUIのカスタマイズ

付属ユーティリティの「アイコン管理」を使用して、ビューワやマップに表示されるネットワーク機器のアイコンを変更することができます。

また、ログメッセージをわかりやすく表示したり、Pingコマンドの対象をメニューに表示したりするための詳細なGUIのカスタマイズが可能です。

1.2 ウィンドウ構成

Swim Manager のメイン画面となるのが、下に示すビューワウィンドウです。ビューワウィンドウは、情報を把握・操作しやすいよう以下の4つの部分にわけて構成されています。

1.2.1 ツリービュー

ツリービューには、ネットワークの物理的・論理的構成と、しきい値監視などの処理（「タスク」と呼びます）の状態がツリー形式で表示されます。ツリービューには3つのタブがあり、それぞれ異なった視点で情報が表示されます。

1.2.1.1 ノード

Swim Manager では、ネットワークの構成要素を下記のように分類して管理します。これらの要素を総称してノードと呼びます。Swim Manager では、個々のデバイスだけでなく、サブネットやポート単位でも操作が行えます。データの表示やしきい値の設定等のすべての操作は、このノード単位で行います。

• ネットワーク全体
• サブネット
• デバイス（1台の機器）
• スタック（スタックされている個々のHUBなど）
• ポート

Note
ツリービュー上でノードを選択してクリックする（またはF2キーを押す）と、名前を変更することができますが、文字化けが起きることがあります。その場合は、メインビュー、またはノードのプロパティで名前の変更を行ってください。

1.2.1.2 接続構成タブ

監視対象のネットワーク全体がツリー形式で表示されます。接続構成タブでは、ネットワーク上の各構成要素が物理的な接続関係に基づいて表示されます（各ノードはアイコンで表されます）。ノードによっては、ノードアイコンの左隣にノードの状態を示すアイコンが表示される場合もあります。このツリーを見れば、デバイスやポート間の接続関係が一目で把握できます。また、状態表示アイコンによって、ノードの状態を一目で把握することができます。さらに、ノードアイコンの右側にも、ルータインターフェイスのIPアドレスなど、補足的な情報が表示されることがあります（その他の情報を参照）。

Note
所属サブネット以外のルータポートでは、サブツリーの表示が省略されます。例えば、次図のルータ「ud-gw」は6つのインターフェイス（port1〜port6）を持っていますが、ここでは、同ルータはサブネット「172.16.28.0」内の機器としてツリーに表示されているため、port5（172.16.28.32）以外のポートではサブツリーが表示されていません（port5以外はノード部分に「+」マークがないことからわかります）。

1.2.1.3 VLAN構成タブ

VLAN構成タブには、ネットワーク上のVLAN構成がツリー状に表示されます。接続構成タブが構成要素の物理的な関係に視点を置いているのに対し、VLAN構成タブではVLANによるグルーピングに視点を置いており、VLANに所属する機器だけが表示されます。ネットワーク上にVLANが設定されていない場合は、何も表示されません。また、IP VLANの右側には、同VLANに該当するネットワーク IDが表示されます。

Note
VLAN構成タブに表示される情報は、VLAN対応機器に搭載されているMIBの情報に基づいていますが、市販されているVLAN対応機器のすべてに対応しているわけではありません。VLAN表示の条件については、リリースノートの「注意事項 / 制限事項」を参照してください。

Note
1つのサブネットに複数のVLAN IDが割り振られているネットワークでは、VLAN構成を正しく表示できないことがあります。

Note
VLAN構成ツリーには、VLANに所属するスイッチポートのみが表示されます。

1.2.1.4 タスク一覧タブ

Swim Manager では、しきい値の監視や統計履歴の収集処理を「タスク」と呼びます。タスク一覧タブには、現在予約中のタスク、実行中のタスク、完了したタスクがツリー状に表示され、タスクの停止や削除等の操作を行うことができます。

1.2.2 メインビュー

Swim Manager では、（1）ツリービュー上でノードアイコンを選択し、（2）そのノードに対する操作（コマンド）をメニューから選択して実行する、というのが基本的な操作手順となります。コマンドの実行結果は、メインビューにタブ形式で表示されます。

メインビュー上のタブには、常に表示されている「属性タブ」と、メニューを実行するたびに追加される「情報タブ」の2種類があります。

1.2.2.1 属性タブ

属性タブには、ツリービュー上で選択されているノードの基本的な情報が表示されます。属性タブの情報は、ツリービュー上でノードを選択すると自動的に更新されるので、ノードの基本的な属性を素早く参照したい場合に便利です。属性タブはメインビューの一番左に常に表示されており、削除することはできません。

1.2.2.2 情報タブ

情報タブには、メニューコマンドの実行結果が表示されます。情報タブはコマンドを実行するたびに増えていきます。通常、結果はテーブル形式で表示されますが、グラフ形式で表示したい場合は、テーブル上で任意のセルを選択し、折れ線グラフ、バーグラフ、パイグラフのいずれかを指定して表示することができます。情報タブは、参照が終わったら削除することができます。

また、MIBブラウザ上で選択した変数の値もここに表示されるので、メニューコマンドにないMIB情報の表示や操作も可能です。

Note
同時に複数のタブを参照したい場合は、メニューバーから「ファイル」→「新規作成」→「ウィンドウ」（IE7以降では「ファイル」→「新規ウィンドウ」）と選択し、別のIEウィンドウを表示させます。

1.2.3 ログビュー

ログビューには、ネットワークに関する情報やコマンドの実行結果、トラップ受信の通知など、さまざまなログイベントの情報が表示されます。ユーザーは、このログを見て適切な対応を決定できます。

ログビューには、最新の200エントリが表示されます。それより古いエントリはログビューから消えますが、ログ自体はすべてサーバ側に保存されているので、過去のログを参照したい場合はこのファイルを読み出すことにより確認できます。

Note
メッセージが250文字より長い場合は、ログビューには251文字目以降が表示されません。メッセージの内容全体を確認するには、ログエントリをテキストエディタなどにコピー＆ペーストするか、CSVファイルに保存してください。

ログビューには6つのタブがあり、ログイベントが種類ごとに分類されて表示されます。各タブには次のイベントが表示されます。

各ログタブには、次の情報が表示されます。

1.2.4 メニューバー/ツールバー

メニューコマンドには、常に実行可能なものと、選択している操作対象によって選択項目が変化するものの2種類があります。「管理」メニューの下にある「構成情報」、「統計情報」、「実装情報」、「履歴情報」の各サブメニューは、ツリービュー上で選択しているノードによって実行できる項目が変化します。実行できないコマンドは淡いグレーで表示されます。

また、頻繁に使用すると思われるメニューについては、ツールバーにボタンアイコンが用意されています。ツールバーメニューの一覧を次に示します。

1.2.5 マップ（SwimMap）

マップ機能（SwimMap）を利用すると、ビューワのツリービュー上に表示されているデバイスをマップ形式で表示することができます。マップ上では、各機器の状態がアイコンの背景色で表されるため、一目で状態の確認ができます。

次にマップ画面の例を示します。マップ機能の詳細については、マップ機能（SwimMap）をご覧ください。

1.3 ノードの状態

ノードの状態は、ツリービュー上の状態表示アイコン、および、メインビュー属性タブ（「対象の子供情報」）の状態表示アイコンで示されます。このアイコンはノードアイコンの左側に表示され、ノードの状態変化にともなって形状が変化します。また、ノードアイコンの右側に補足的な情報がテキストで表示されることもあります。

以下、各アイコンについて解説します。アイコンの一覧については、状態表示アイコンをご覧ください。

1.3.1 状態表示アイコン

状態表示アイコンは、ノードアイコンの左側に表示される小さめのアイコンです。状態表示アイコンの意味は、ノードの種別によって少しずつ異なります。

1.3.1.1 使用不可アイコン

ノードが使用できない、または使用できないノードを含んでいることを示します。次にノード種別ごとに意味を示します。

1.3.1.2 使用可能アイコン

ノードが使用できる状態にあることを示します。

1.3.1.3 トラップアイコン

Swim Manager がトラップを受信したことを示します。

Note
トラップアイコンをクリアするには、「表示」→「ツリービュー」→「通知フラグクリア」の順に選択します。トラップアイコンは、明示的に操作しない限り消えませんので、トラップの受信を確認したら、前記の手順に従って通信速度アイコン等の表示に戻すことをお勧めします。

1.3.1.4 通信速度アイコン

ポートにのみ表示されるアイコンです。ポートの通信速度を示します。メインビューでは大きめのアイコンが表示されます（状態表示アイコンを参照）。

Note
通信速度アイコンは、ポートがイネーブル状態のときのみ表示されます。

Note
通信速度アイコンは、リピータ・HUBのポートには表示されません。

1.3.1.5 ブロッキングアイコン

ポートにのみ表示されるアイコンです。スパニングツリーでブロッキング状態にあることを示します。メインビューでは大きめのアイコンが表示されます（状態表示アイコンを参照）。

1.3.1.6 パーティションアイコン

ポートにのみ表示されるアイコンです。自動パーティション状態であることを示します。メインビューでは大きめのアイコンが表示されます（状態表示アイコンを参照）。

1.3.2 その他の情報

ノードアイコンの右側には、以下のような補足的な情報が表示されることがあります。

1.3.2.1 IPアドレス：xxx.xxx.xxx.xxx

ルータポート（インターフェイス）の右側には、ポートに割り当てられたIPアドレスが表示されます。

1.3.2.2 マスター

バーチャルシャーシ対応機器の場合は、バーチャルシャーシがアクティブマスターのとき、「マスター」と表示されます。

1.3.2.3 ツリー上方に既存

該当するデバイスがツリーの上方（ルートより）に既に表示されているため、ここでツリーの表示を打ち切ることを示します。これによりネットワーク構成ツリーのループを防いでいます。

1.3.2.4 ネットワーク ID：xxx.xxx.xxx.xxx

IP VLANの右側には、同VLANに対応するネットワーク IDが表示されます。

1.4 しきい値監視タスクの状態

しきい値監視タスクの状態は、ツリービューのタスク一覧ツリー上の状態表示アイコンによって示されます。これらのアイコンは、しきい値アンダー/オーバーが検知された場合などに表示されます。

1.4.1 状態表示アイコン

状態表示アイコンは、タスクを示すアイコンの左側に表示される小さめのアイコンです。各アイコンの意味は下記の通りです。

1.4.1.1 使用不可アイコン

タスクに異常があったことを示します。

1.4.1.2 使用可能アイコン

タスクが正常に終了したことを示します。

1.4.1.3 上限しきい値オーバー検知

タスクが上限しきい値オーバーを検知したことを示します。

1.4.1.4 下限しきい値アンダー検知

タスクが下限しきい値アンダーを検知したことを示します。

1.4.1.5 しきい値オーバーおよびアンダー検知

タスクがしきい値オーバーおよびアンダーを検知したことを示します。

2 基本操作

ここでは、Swim Manager の基本操作、および、よく使うと思われる機能について説明します。

2.1 起動と終了

Swim Manager は、基本的にIE上で実行されるビューワプログラムから操作します。サーバ側で設定する項目もありますが、ほとんどの機能はビューワ（IE）から操作可能です。

2.1.1 サーバの起動

Swim Manager を使用するには、最初にサーバを起動する必要があります。ネットワーク上の機器と実際に通信して情報を収集するのはサーバです。サーバが起動されていないと、ビューワも利用できません。サーバは、従来のアプリケーションとしての起動方法のほか、Windows のサービスとしても起動できます。以下にそれぞれの起動方法について説明します。

2.1.1.1 サーバ（アプリケーション）の起動

Swim Manager サーバをアプリケーションとして起動するには、次の順にメニューを選択してください。

「スタート」→「すべてのプログラム」→「CentreNET Swim Manager」→「Swim Manager（サーバ）」

Note
サーバ起動にはAdministrator権限が必要です。Administratorsグループ所属のユーザーでログオンしてから起動してください。

Note
サーバの起動は、「コントロールパネル」→「Swim Manager のシステム設定」→「サーバ状態」タブからも可能です。

Note
Windows からログオフすると、Swim Manager サーバも終了してしまいますので、ご注意ください。

サーバが起動すると、タスクバー（通常は画面の右下隅に表示されています）にSwim Manager のアイコン が表示され、ビューワとの通信が可能になります。

2.1.1.2 サーバ（サービス）の起動

Swim Manager サーバのプロセスは、Windows のサービスとしても実行でき、起動・停止などの管理を容易にすることができます。

Swim Manager サーバをサービスとして起動するには、次の順にメニューを選択して起動した「サーバサービス管理」から、「Swim Manager サーバ（サービス）の開始」を選択してください。

「スタート」→「すべてのプログラム」→「CentreNET Swim Manager」→「Swim Manager ツール」→「サーバサービス管理」

「サーバサービス管理」が起動すると、タスクトレイにSwim Manager サーバサービス開始のアイコン が表示されます。トレイアイコンにマウスカーソルを合わせると、Swim Manager サーバの起動状態（開始 / 停止）が表示されます。

トレイアイコンを右クリックするとメニューが表示され、Swim Manager サーバ（サービス）の開始・停止を行うことができます。

Note
Swim Manager サーバは、「サーバサービス管理」を使用しなくても、サービスとして直接起動できます。サービスとして直接起動・停止するには、コントロールパネルの「管理ツール」から「サービス」を起動し、「ATKK Swim Manager Service」を「開始」または「停止」に設定します。また、サービスのプロパティで「スタートアップの種類」を「自動」に設定することで、OS起動時に自動的にSwim Manager サーバを起動することもできます。

Note
「コントロールパネル」→「Swim Manager のシステム設定」→「サーバ状態」タブでは、ATKK Swim Manager Serviceは開始できません。（従来のSwim Manager サーバのみ開始できます。）ATKK Swim Manager Serviceが開始中のとき、同タブの「停止」ボタンで、ATKK Swim Manager Serviceの停止のみが可能です。

2.1.2 ビューワ(IE)の起動

ビューワの起動方法は、ローカルからアクセス（サーバと同じコンピュータ上でビューワを起動）する場合と、リモートからアクセス（サーバとは異なるコンピュータ上で起動）する場合で手順が異なります。

2.1.2.1 ローカルでの起動

サーバマシン上でビューワを起動するには、

「スタート」→「すべてのプログラム」→「CentreNET Swim Manager」→「Swim Manager（ビューワ）」

を選択してください。IEが起動し、以降に示すSwim Manager のスタートページが表示されたあと、Swim Manager へのログインダイアログが表示されます。「接続するサーバ」が「ローカル」になっていることを確認して、「OK」ボタンをクリックしてください（ログインダイアログの詳細については、「ログイン」をご覧ください）。

Note
ビューワの起動は、タスクバー右端のSwim Manager アイコン を右クリックし、ポップアップメニューの「Swim Manager（ビューワ）の起動」からも選択できます。

2.1.2.2 リモートでの起動

サーバマシンとは異なるPCでビューワを起動するには、まずIEを起動し、「アドレス」にサーバマシン上のSwim Manager 仮想ディレクトリのURLを入力します。

例： http://fish.example.com/SwimManager/

Note
Webサーバ上で、URLファイル名省略時のデフォルトドキュメントの設定がされていない場合は、URLで明示的に「Default.htm」を指定する必要があります（例では、http://fish.example.com/SwimManager/Default.htm）。詳細については、インストールガイドをご覧ください。

以降に示すSwim Manager のスタートページが表示されたあと、Swim Manager へのログインダイアログが表示されます（ローカルでの起動と同じ）。ログインダイアログで「現在のユーザーでログイン」のチェックを外し、「接続するサーバ」で「リモート」を選択したあと、サーバ名を入力して「OK」ボタンをクリックしてください（ログインダイアログの詳細については、「ログイン」をご覧ください）。

Note
リモート接続の場合は、ビューワの初回起動時に、Swim Manager のビューワプログラム（ActiveXコンポーネント）がサーバからダウンロードされます。2回目以降は、ダウンロードは行われません。

Note
Swim Manager をリモートから使用するには、サーバマシン上でWebサーバの設定を行い、リモートからHTTP経由でSwim Manager のインストールディレクトリにアクセスできるようにしておく必要があります。Webサーバの設定方法については、インストールガイドをご参照ください。

Note
Swim Manager サーバにリモートからアクセスしたい場合は、サーバマシン上でWMIのアクセス権設定を行っておく必要があります。詳細については、インストールガイドをご参照ください。

Note
リモートPCからSwim Manager サーバにアクセスするには、リモートPC（ビューワ側）上で、IEのセキュリティオプション設定を変更しておく必要があります。設定方法については、インストールガイドをご参照ください。

2.1.3 ログイン

Swim Manager を利用するには、最初にログインが必要です。

Note
ログインに必要なユーザー名等の情報は、あらかじめサーバがインストールされているPC上で設定しておく必要があります。

Note
ログイン後にIEのツールバー上の「戻る」をクリックすると前のURL画面になりますが、再び「進む」でSwim Manager の画面に戻ろうとすると、再度ログイン画面が表示され、Swim Manager は初期状態に戻ります。これは仕様ですのであらかじめご了承ください。従って、もし別のURL画面を表示したい場合には、IEの「ファイル」→「新規作成」→「ウィンドウ」（IE7以降では「ファイル」→「新規ウィンドウ」）で別のIEウィンドウを起動し、そちらで他のURLを参照されることをお勧めします。

2.1.4 ビューワの終了

ビューワを終了するには、通常どおりIEを終了してください。ビューワ単体での終了処理（ログオフ処理）はありません。

2.1.5 サーバの終了

2.1.5.1 サーバ（アプリケーション）の終了

Swim Manager サーバをアプリケーションとして起動しているとき、サーバプログラムを終了するには、タスクバー右端のSwim Manager アイコン を右クリックし、ポップアップメニューから「Swim Manager（サーバ）の終了」を選択してください。

Note
サーバ（アプリケーション）の終了は、「コントロールパネル」→「Swim Manager のシステム設定」→「サーバ状態」タブからもできます。

2.1.5.2 サーバ（サービス）の停止

Swim Manager サーバをサービスとして起動しているとき、サーバサービスを停止するには、タスクバー右端のSwim Manager サーバサービス管理のアイコンを右クリックし、ポップアップメニューから「Swim Manager サーバ（サービス）の停止」を選択してください。

Note
サーバ（サービス）を停止しても、Swim Manager サーバサービス管理は常駐しています。（ポップアップメニューから「終了」を選ぶことで終了できます。）

Note
サーバ（サービス）の停止は、コントロールパネルの「管理ツール」から「サービス」を起動し、「ATKK Swim Manager Service」を「停止」に設定することでも可能です。

2.2 初回ログイン時の作業

Swim Manager では、接続構成タブに表示されているサブネットが監視の対象となります。はじめてログインしたときはツリーが空なので、以下の手順に従って監視したいサブネットを指定し、接続構成ツリーを作成してください。

2.2.1 監視サブネット追加

Swim Manager では、監視対象をサブネット単位で指定します。デバイスの追加は自動探索または手動で追加することが可能です。

自動探索でデバイスを追加した場合は、いったんツリーに追加されたあとは「監視サブネットの追加」ダイアログで指定した探索条件に基づいて定期的に自動探索が実行され、サブネットの構成変更がツリーに反映されていきます。

1. メニューバーから「編集」→「監視サブネット追加」を選択するか、ツールバーの「監視サブネットの追加」をクリックします。



2. 「監視サブネットの追加」ダイアログが表示されるので、「サブネットの名前」、「ネットワーク ID」、「サブネットマスク」を入力します。

   • デバイスを自動探索する場合は、「当サブネットを周期探索する」にチェックを入れ「OK」ボタンをクリックします。
   • ツリーを任意に設定したい場合などは、「当サブネットを周期探索する」のチェックが外れていることを確認し「OK」ボタンをクリックます。



3. 「ネットワーク」の下にサブネットが追加されます。

   • 「当サブネットを周期探索する」にチェックを入れた場合は、デバイスの自動探索が開始されます。しばらくして探索が終了すると、検出されたデバイスがツリーに追加されます。

   • 「当サブネットを周期探索する」にチェックを入れなかった場合は、手動によるデバイスの追加をご参照の上、デバイスをツリーに追加してください。



   自動探索で検出されたデバイスは、デフォルトで監視対象（ポーリングに応答するかどうかをチェックする対象）となります。監視を停止する方法については、 デバイスの監視を参照してください。

   Note
   Swim Manager は、ルータのARPテーブルやスイッチのFDB（フォワーディングデータベース）を参照してネットワーク構成を推測するため、これらの情報が不十分であるとツリーに表示される構成が正しくない場合があります。ネットワーク構成をより正確に把握するには、「最新の情報に更新」を使って、2回以上探索することをお勧めします。

   Note
   「自動探索周期」が 0 に設定されている場合は、または「当サブネットを周期探索する」をチェックしていない場合は、サブネット追加時に自動探索は行われません。「自動探索周期」のデフォルト値は 0 ですので、自動探索を行うには、あらかじめ「Swim Manager のシステム設定」の「サブネットのデフォルト値」タブから、自動探索周期の値を設定してください。追加されたサブネットを選択して「最新の情報に更新」を実行すると、自動探索が開始されます。

   Note
   ブロードキャストに応答しないデバイスやルータを越えた場所にあるデバイスは検出されません。デバイスを検出するようにするには、「Swim Manager のシステム設定」 → 「探索条件」タブからPING 条件を変更してください。

2.2.1.1 VLAN構成ツリー

いずれかのデバイスでVLANが定義されている場合は、「VLAN構成タブ」にVLANの構成が表示されます。

VLAN構成ツリーは、接続構成ツリーに表示されている物理的な接続関係を、VLANの定義に合わせて表示しなおしたものです。VLANが存在している場合は、接続構成ツリーを作成すれば、VLAN構成ツリーも自動的に作成されます。VLAN構成ツリーだけを作成する操作はありません。

Note
VLAN構成タブに表示される情報は、VLAN対応機器に搭載されているMIBの情報に基づいていますが、市販されているVLAN対応機器のすべてに対応しているわけではありません。

2.2.2 手動によるデバイスの追加

ツリーを任意で設定する場合や、自動探索で目的のデバイスが見つからなかった場合に、下記の手順でデバイスをツリーに追加します。

1. ツリービュー上で任意のサブネットを選択し、「編集」→「監視デバイス追加」メニューを選択するか、ツールバーの「監視デバイスの追加」 をクリックします。



   Note
   「デバイスの追加」は、ツリー上でサブネットを選択しているときだけでなく、ポートを選択しているときにも実行できます。

2. 「監視デバイスの追加」ダイアログが表示されるので、「デバイスの名前」、「IPアドレス」、「サブネットマスク」等を入力し、「OK」ボタンをクリックします。

   Note
   デバイスのポートを監視する場合は、「監視条件」 / 「機能」タブの設定が必要となります。各タブの詳細は「監視デバイス追加」をご参照ください。



3. サブネットの下にデバイスが追加されます。



   Note
   手動でデバイスの追加・変更をしたあとで自動探索を行うと、登録した情報が書き換わる可能性があるのでご注意ください。

2.3 ウィンドウ画面上の操作

ウィンドウ画面上での基本的な操作方法を説明します。

2.3.1 共通な操作

ノードやタスク、MIB変数に対して操作（情報の取得、設定など）を行う場合は、ツリービュー上のノードアイコンやタスクアイコンまたはメインビュー上のテーブルセルを選択し、希望する処理をメニューバーやツールバー、右クリックメニューなどから選択します。

2.3.1.1 表示境界の変更

Swim Manager では、ウィンドウ上にさまざまなデータが表示されます。データ表示欄の多くは、各欄の境界をマウスでドラッグすることによりサイズを変更できます。サイズ変更が可能な場合は、欄の境界（テーブルの外枠、行および列見出しの境界線、各ビューの境界など）にマウスポインタを合わせると、サイズ変更可能であることを示すマーク（両方向の矢印）が表示されます。

以下、例を示します（青色の矢印の部分をポイントしてドラッグ）。

• 列見出しの境界をドラッグしてリサイズ



• ログビューとツリービューの境界をドラッグしてリサイズ



2.3.2 メニュー実行対象の選択

操作対象の選択は、ツリービューまたはメインビュー上で右または左クリックにより行います。右クリックで選択した場合には、代表的なメニューのリストが表示される場合もあり、メニューバーから選択する手間が省ける場合もあります。

メインビュー上のテーブル形式の情報に対する選択の仕方については、メインビュー上の操作を参照してください。

2.3.3 ツリービュー上の操作

ここでは、ツリービューにおける基本的な操作を示します。

Note
この項で説明する操作方法は、マップ画面（SwimMap）のツリービューには適用されません。マップ画面上のツリービューでの操作については、ツリービューを参照してください。

2.3.3.1 ノードまたはタスクの削除

ノードやタスクを削除するには、ツリービュー上でノードやタスクを選択し、右クリックメニューまたはメニューバーの「編集」メニューから「削除」を選択します。ツリー上からアイコンが消え、ノードやタスクの情報がSwim Manager のデータベースから削除されます。

Note
タスクの削除は監視中には行えません。タスクを停止するには、ツリービューでタスクアイコンを選択し、右クリックメニューから「タスク」→「タスク停止」と選択するか、メニューバーから「管理」→「履歴情報」→「タスク」→「タスク停止」と選択します。

2.3.3.2 ノードまたはタスクの追加

サブネットにノードを追加するには、ツリービュー上のサブネットアイコンを選択し、右クリックメニューまたはメニューバーの「編集」メニューから「監視デバイス追加」を選択します。

監視タスクを追加するには、ノードの情報をメインビューに表示させ、監視したい情報を選択したあと、「編集」メニューの「監視タスク追加」から「統計履歴の収集」あるいは「しきい値の監視」を選択します。

2.3.3.3 ノードまたはタスクのコピー＆ペースト

「編集」メニューの「切り取り」「コピー」を使うと、ツリー上で選択したサブネット、デバイス、タスクの情報をクリップボードにコピーすることができます。コピーしたオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

2.3.3.4 ノードの検索

ツリー上のどこに目的のノードがあるかわからない場合は、「編集」メニューの「検索」によって探すことができます。

2.3.3.5 最新の情報に更新

サーバが保持している最新の情報を表示するには、「表示」メニューの「最新の情報に更新」を選択します。

2.3.3.6 ノードまたはタスクの属性表示

ツリービュー上でノードやタスクのアイコンを選択すると、選択したノードやタスクの情報が、メインビューの属性タブに表示されます。

ネットワーク属性

ツリービュー上でネットワークのアイコンを選択すると、ネットワークの属性情報がメインビューの属性表示タブに表示されます。

サブネット属性

ツリービュー上でサブネットのアイコンを選択すると、サブネットの属性情報がメインビューの属性表示タブに表示されます。

デバイス属性

ツリービュー上でデバイスのアイコンを選択すると、デバイスの属性情報がメインビューの属性表示タブに表示されます。

スタック属性

ツリービュー上でスタックのアイコンを選択すると、スタックの属性情報がメインビューの属性表示タブに表示されます。

ポート属性

ツリービュー上でポートのアイコンを選択すると、ポートの属性情報がメインビューの属性表示タブに表示されます。

シャーシ属性

ツリービュー上でシャーシのアイコンを選択すると、シャーシの属性情報がメインビューの属性表示タブに表示されます。

スロット属性

ツリービュー上でスロットのアイコンを選択すると、スロットの属性情報がメインビューの属性表示タブに表示されます。

VLAN属性

ツリービュー上でVLANのアイコンを選択すると、VLANの属性情報がメインビューの属性表示タブに表示されます。

タスク全体属性

ツリービュー上でタスク全体のアイコンを選択すると、タスク全体の属性情報がメインビューの属性表示タブに表示されます。

タスク状態属性

ツリービュー上でタスク状態のアイコンを選択すると、タスク状態の属性情報がメインビューの属性表示タブに表示されます。

タスク属性

ツリービュー上でタスクのアイコンを選択すると、タスクの属性情報がメインビューの属性表示タブに表示されます。

2.3.4 メインビュー上の操作

メインビュー上では、次のような操作が行えます。

2.3.4.1 メインビューのボタン

情報タブでは次のツールボタンを使用できます。

属性タブでは次のツールボタンを使用できます。

2.3.4.2 情報タブの削除

メインビュー上に表示されている情報タブを削除するには、削除したいタブをマウスで選択し、ツールバーの情報タブ削除アイコン をクリックしてください。また、情報タブを一度にすべて削除したいときは、情報タブ全削除アイコン をクリックしてください。なお、メインビューの一番左に表示されている属性タブは削除できません。

2.3.4.3 テーブルセルの選択

情報は最初必ずテーブル形式で表示されます。情報をグラフ形式（折れ線、バー、パイ）で表示させたい場合は、グラフにしたい情報のセルを選択後、ツールバーのグラフ表示アイコン をクリックします。セルの選択は、下記の3パターンのみ可能です。これら以外の複数セルの選択や複数行の選択はできません。

• 1個のセルを選択（セルを直接クリック）



• 1列を選択（列の見出しをクリック）



• 1行を選択（行の見出しをクリック）



2.3.4.4 MIB変数名の参照

マウスカーソルをテーブルの項目見出しの上に持っていくと、ツールチップ上に対応するMIB変数名が表示されます。

編集可能セルをクリックするか、またはカーソルで選択してEnterキーを押すと、編集ダイアログが表示されます。

2.3.4.5 表示形式の切り替え

テーブル形式から、折れ線グラフ、バーグラフ、パイグラフのいずれかの表示形式に切り替えたい場合は、表示したい情報のセルを選択後、ツールバーの折れ線 、バー 、パイ グラフアイコンをクリックしてください。メインビューに新しいタブが追加され、選択した形式のグラフが表示されます。

2.3.4.6 グラフ値の参照

グラフ上の任意の位置にマウスカーソルを合わせると、その位置に対応したデータの値がツールチップとして表示されます。

2.3.4.7 編集可能セル

テーブルに表示されている情報の中には、ユーザーが編集できるものもあります。値の変更ができる情報（MIB変数）は、項目見出しに下線が付いています。

MIB変数の値を変更するには、変更したいセルを選択し、「編集」アイコン をクリックします。「MIB設定ダイアログ」が表示されますので、変数の値を入力して「OK」ボタンをクリックしてください。

2.3.5 ログビュー上の操作

ログビュー上では、下記の操作が可能です。

2.3.5.1 ログエントリの削除

ログビュー上で削除したいログエントリを選択し、右クリックメニューから「カレント・ログ」→「削除」を選択するか、ツールバーの削除アイコン をクリックします。「ログ」タブ以外のタブでエントリを削除すると、「ログ」タブからも削除されます。各タブの表示内容については、ログビューをご参照ください。

Note
アラームログ、トラップログのタブからログを削除すると、ツリービュー上の状態表示アイコンもクリアされます。

2.3.5.2 ログの全削除

ログエントリをすべて削除するには、ログビュー上でマウスの右ボタンをクリックし、ポップアップメニューから「カレント・ログ」→「全削除」と選択するか、メニューバーから「管理」→「履歴情報」→「カレント・ログ」→「全削除」と選択します。

2.3.5.3 ノード・ログ

「ノード・ログ」タブには、ツリービュー上で選択しているノードに関するログイベントのみが表示されます。また、「ノード・ログ」上でログエントリをダブルクリックすると、ツリービュー上の該当ノードが選択された状態になります。

2.3.5.4 ログエントリをクリップボードにコピー

「編集」メニューの「切り取り」「コピー」を使うと、ログビュー上で選択したログエントリ（メッセージ）をCSV（カンマ区切り）形式のテキストとして、クリップボードにコピーできます。この機能は、メッセージをテキストエディタにコピーしたい場合などに便利です。コピーはキーボードショートカット「Ctrl」＋「C」、切り取りは「Ctrl」＋「X」でも可能です。

Note
コピーしたメッセージを再度ログビューに貼り付けることはできません。

2.3.5.5 ログ履歴をファイルに保存

ログ履歴をファイルに保存するには、ログビュー上でマウスの右ボタンをクリックし、ポップアップメニューから「ログ履歴」→「ファイルに保存」と選択するか、メニューバーから「管理」→「履歴情報」→「ログ履歴」→「ファイルに保存」を選択し「ログ履歴の出力フィルター」ダイアログを開きます。

2.3.5.6 ログ履歴の出力フィルター

種類タブ

対象タブ

保存するログを「対象の種類」で絞り込むことができます。

日付タブ

保存するログを「日付」で絞り込むことができます。

2.4 よく使う機能

ここでは、よく使うと思われる機能や知っておくと便利な機能について説明します。

2.4.1 デバイスの監視

デバイスの監視に関する主要な操作を次にまとめます。なお、詳細については、 監視デバイス追加をご覧ください。

2.4.1.1 デバイスの追加

自動探索機能を使わずに手動でデバイスを追加するには、「編集」→「監視デバイス追加」コマンドを使います。

2.4.1.2 デバイス監視条件の設定

個々のデバイスの監視条件は、「監視デバイスのプロパティ」ダイアログで設定します。このダイアログを表示させるには、ツリービュー上でデバイスアイコンを選択したあと、右クリックメニューの「プロパティ」を選択するか、メニューバーから「編集」→「プロパティ」の順に選択します。

周期監視のオン・オフ

デバイスを周期的に監視したいときは、「監視デバイスのプロパティ」ダイアログの「監視デバイス」タブで「当デバイスを周期監視する」をチェックします。

監視周期の設定

監視周期の設定は、「監視デバイスのプロパティ」ダイアログの「監視条件」タブで行います。

2.4.1.3 デバイス監視の停止

デバイスの監視を停止させるには、2つの方法があります。

デバイスごとに監視を停止する

前述の通り、「監視デバイスのプロパティ」ダイアログの「監視デバイス」タブにある「当デバイスを周期監視する」のチェックを外すと、そのデバイスの周期監視が行われなくなります。

すべてのデバイスの監視を停止する

メニューバーから「設定」→「監視設定」→「周期監視」のチェックを外すか、 ツールバーの「周期監視停止」ボタンをクリックすると、すべてのデバイスの周期監視が 停止されます。

2.4.1.4 状態表示アイコン

周期監視を実行している場合は、ツリービューの状態表示アイコンによってデバイスの状態を確認できます。状態表示アイコンは、デバイスの状態によって変化します。詳細については、状態表示アイコンをご覧ください。

2.4.2 統計履歴情報の収集

Swim Manager では、任意のMIB変数値を一定期間追跡し、結果をファイルに保存することができます。保存したデータは、表計算ソフトを使ってグラフ化したり、解析したりするために利用できます。

統計履歴を収集する処理を、Swim Manager では「統計履歴監視タスク」と呼びます。ここでは、統計履歴監視タスクの作成手順について簡単に説明します。

2.4.2.1 統計取得対象の選択

統計履歴監視タスクの作成は、次の手順で行います。

1. 接続構成またはVLAN構成ツリー上でデバイスを選択します。
2. 「管理」メニューなどのコマンドを実行して、目的の変数を含むテーブルをメインビューに表示させます。また、MIBブラウザを使用すれば、任意の変数をビューワのメインビューに表示させることができます。
3. 統計を取りたい情報（MIB変数）のセルを選択します（テーブルセルの選択を参照）。
4. メニューバーから「編集」→「監視タスク追加」→「統計履歴の収集」を選択するか、ツールバーの「統計履歴の収集」ボタンをクリックします。
5. 「監視タスクの追加 - [統計履歴の設定]」ダイアログが表示されますので、必要な情報を入力して「OK」ボタンをクリックします。詳細については、統計履歴の収集をご覧ください。

Note
監視タスクを作成すると、タスクツリーにタスクアイコンが追加されます。

2.4.2.2 統計履歴情報の書き出し

統計履歴監視タスクによって収集された情報をファイルに書き出すには、タスクツリー上で統計履歴監視タスクアイコンを選択したあと、メニューバーから「管理」→「履歴情報」→「統計履歴」→「ファイルに保存」を選択するか、右クリックメニューから「統計履歴」→「ファイルに保存」を選択します。詳細は、統計履歴をご覧ください。

2.4.3 しきい値の監視

Swim Manager では、任意のMIB変数値を定期的にチェックし、設定しておいたしきい値より大きくなったり小さくなったりした場合に、任意のアクションを実行させることができます。この機能は、ネットワークの負荷を監視したり、トラブルを未然に防いだり、異常を自動的に検出するために役立てることができます。

しきい値監視を行う処理を、Swim Manager では「しきい値監視タスク」と呼びます。

2.4.3.1 しきい値監視対象の選択

しきい値監視タスクの作成は、次の手順で行います。

1. 接続構成ツリーまたはVLAN構成ツリー上で任意のデバイスを選択します。
2. 「管理」メニューなどのコマンドを実行して、目的の変数を含むテーブルをメインビューに表示させます。また、MIBブラウザを使用すれば、任意の変数をビューワのメインビューに表示させることができます。
3. 監視したい情報（MIB変数）のセルを選択します。
4. メニューバーから「編集」→「監視タスク追加」→「しきい値の監視」を選択するか、ツールバーの「しきい値の監視」ボタンをクリックします。
5. 「監視タスクの追加 - [しきい値の設定]」ダイアログが表示されますので、必要な情報を入力して「OK」ボタンをクリックします。詳細については、しきい値の監視をご覧ください。

Note
監視タスクを作成すると、タスクツリーにタスクアイコンが追加されます。

2.4.3.2 しきい値オーバー/アンダー時の状態アイコン

しきい値監視タスクがしきい値オーバーまたはアンダーを検知した場合は、タスクツリー上のタスク名の前に以下のアイコンが表示されます。

• 上限しきい値オーバー検知：

• 下限しきい値アンダー検知：

• しきい値オーバーおよびアンダー検知：

2.4.4 トラップ受信時のアクション

Swim Manager では、デバイス内のSNMPエージェントからトラップを受信した場合に、任意のアクション（ウィンドウポップアップ、メール送信など）を実行することができます。

2.4.4.1 デバイス側の設定

Swim Manager がトラップを受信できるようにするには、最初にデバイス（エージェント）側で、トラップの送信先（TRAP Manager、TRAP Receiverなど呼び方はさまざまです）として、Swim Manager サーバが実行されているホストを指定する必要があります。トラップ送信先の設定方法については、各デバイスのマニュアルを参照してください。

Note
SNMPv3トラップを受信するためには、サーバ側の設定が必要です。 詳細については「SNMPv3トラップ受信」をご覧ください。

2.4.4.2 トラップ受信時のアクション設定

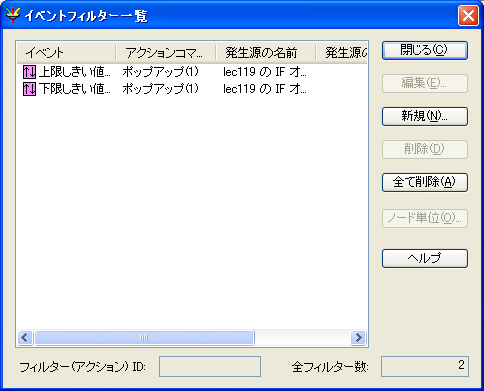

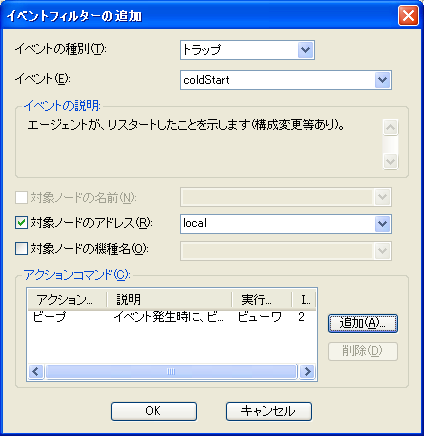

トラップ受信時にアクションを実行させたい場合は、イベントフィルターでトラップの種類とアクションを選択しておく必要があります。イベントフィルターの設定は、メニューバーの「管理」→「管理情報」→「イベントフィルター」メニューで行います。詳細については、 イベントフィルターをご覧ください。

トラップ受信状態アイコン

トラップを受信すると、ツリービュー上のトラップ送信元ノードのアイコンの左にトラップ受信状態アイコンが表示されます。

Note
トラップの受信を確認したら、ツリービュー上でトラップ送信元ノードのアイコンを選択し、メニューバーの「表示」→「ツリービュー」または右クリックメニューから「通知フラグクリア」を選択するか、ツールバーの「通知フラグクリア」ボタン をクリックして、トラップ受信状態を解除してください。

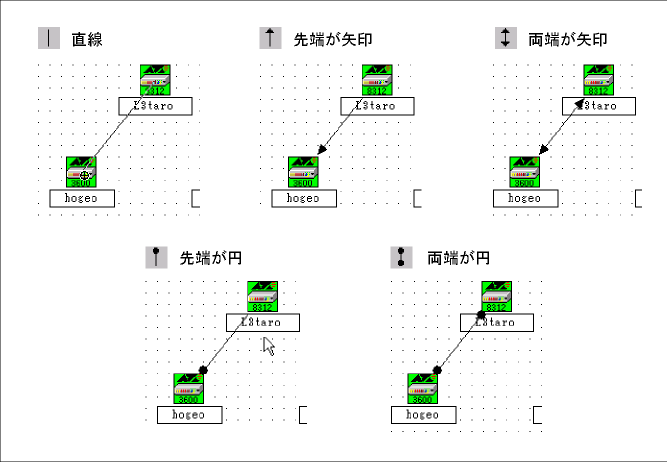

2.4.5 マップ機能

マップ機能（SwimMap）を利用すると、ビューワのツリー上に表示されているデバイスを、マップ形式で表示させることができます。マップ上ではデバイスの状態がアイコンの色で表現されるため、一目で状態の監視ができます。

2.4.5.1 マップの作成

マップ機能を利用するためには、最初にマップを作成する必要があります。ビューワのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、メニューバーの「管理」→「管理情報」→「Map表示」を選択するか、ツールバーの「Map表示」アイコンをクリックしてください。

Note
デバイスアイコンおよびVLAN構成ツリー上からは、マップは起動できません。

2.4.5.2 マップの起動

作成済みのマップを開くには、次に示す2通りの方法があります。

2.4.5.3 ビューワからの起動

ビューワのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、メニューバーの「管理」→「管理情報」→「Map表示」を選択するか、ツールバーの「Map表示」アイコンをクリックします。

2.4.6 アイコンのカスタマイズ

Swim Manager では、ビューワやマップに表示される機器アイコンの変更や新規登録が可能です。アイコンのカスタマイズは「アイコン管理」ユーティリティで行います。

2.4.6.1 「アイコン管理」の起動

アイコン管理ユーティリティを起動するには、コントロールパネルの「Swim Manager のシステム設定」をダブルクリックし、「ユーティリティ」タブの「アイコン管理・ユーティリティの起動」をクリックします。

アイコン管理ユーティリティの詳細については、アイコン管理をご覧ください。

3 サーバの設定

Swim Manager サーバの動作設定は、サーバがインストールされているコンピュータ上で行います。

サーバ停止時でも可能な設定は、コントロールパネルの「Swim Manager のシステム設定」から行います。また、サーバ起動時にしか実行できない設定は、タスクトレイのSwim Manager アイコンから呼び出す「Swim Manager（サーバ）の設定」から行います。

3.1 Swim Manager のシステム設定

Swim Manager サーバの各種設定のうち、サーバ停止時にも可能な設定は、コントロールパネルから行います。

3.1.1 設定ダイアログの起動

コントロールパネルの「Swim Manager のシステム設定」アイコンをダブルクリックすると、次ページ以降に示すような設定ダイアログが開きます。Swim Manager の各種システム設定は、このダイアログで行います。

Note
以下のOSでは、「Swim Manager のシステム設定」がそれぞれ以下に示す場所に表示されます。

• Windows XP x64 Edition / Windows Server 2003 x64 Edition / Windows Vista 64ビット版の場合

  コントロールパネル→「x86コントロールパネルアイコンの表示」

• Windows Vista、Windows Server 2008 （x86、x64）の場合

  コントロールパネル→「コントロールパネルホーム」→「プログラム」

• Windows 7（32ビット版、64ビット版）場合

  コントロールパネル→「プログラム」

Note
設定ダイアログは、タスクバー右端のSwim Manager アイコン を右クリックし、ポップアップメニューの「Swim Manager のシステム設定」を選択しても起動できます。

3.1.2 サーバ状態

「サーバ状態」タブでは、Swim Manager サーバ（および個別機能）の状態確認と、サーバ（および個別機能）の開始と停止が可能です。

Note
この画面ではサーバをサービスとして開始することはできません。（停止のみ可能です。）

電球のマークは、サーバおよび各機能の状態（起動/停止）を示します。起動時には上図のような点灯表示、停止時には下図のような消灯表示になります。

サーバおよび各機能の開始/停止は、電球の右側にあるボタンで行います。ボタンのラベルには、起動中は「停止」、停止中は「開始」と表示されます。

Note
ここのボタンでは、サーバをサービスとして開始することはできません。Swim Manager サーバ（サービス）を起動している場合は、ここではサーバ（サービス）の停止のみ行うことができます。なお、サーバ（サービス）が開始中の場合は電球が点灯表示されます。

Note
「コマンド受付機能」と「タスク管理機能」は状態確認のみ可能で、機能の開始と停止はできません。

Note
自動探索で発見されたノードの情報は、通常サーバのメモリ上に保存されます。この情報は、自動探索終了時に自動的にディスクに書き込まれますが、ノード情報を保護するためには、こまめに自動探索機能を停止するか、サーバの再起動（停止・開始）を行ってください。

Note
他のネットワーク管理ソフトがトラップポートを使用している場合は、電球のマークが消灯表示になり、トラップ受信ができません。Swim Manager でトラップ受信を行う場合は、トラップポートを使用している他のネットワーク管理ソフトを終了してから、サーバを再起動してください。

3.1.3 探索条件

「探索条件」タブでは、サブネットの自動探索機能に関する各種設定を行います。

Note
「探索条件」を変更するときは、自動探索機能を停止してください。

3.1.3.1 ダイレクトブロードキャストアドレス

Swim Manager は、サブネットを自動探索するための方法として、デフォルトではダイレクトブロードキャストアドレス（ディレクティドブロードキャストアドレス）宛てのPINGパケットを使います。

この方法は、サブネット内の個別アドレスにPINGを送るよりもトラフィックが少なく探索にかかる時間も短いのですが、セキュリティ上の理由からルータなどでフィルタリングされることがあります。また、機器によってはダイレクトブロードキャストアドレス宛てのパケットに応答しないものもあります。その場合はサブネットを探索しても機器が検出されません。

このような場合は、「PING 条件」で「個別のアドレスをシーケンシャルに使用」を選択するか、ダイレクトブロードキャストアドレス宛てのパケットを通過させるようルータなどの設定を変更してください。

Note
「個別のアドレスをシーケンシャルに使用」すると、自動探索に時間がかかるようになります。

Note
ダイレクトブロードキャストアドレス宛てパケットを通過させるための設定方法については、各機器のマニュアルをご参照ください。

3.1.3.2 シードファイル

「探索条件」タブの「PING 条件」で「PINGの代わりにシードファイルを使用」を選択した場合は、PINGによるIPノード自動検出を行わずに、「シードファイル」に記載されているIPアドレスから探索を実行します。このオプションは、あらかじめ管理するノードが決まっているような場合に便利です。

シードファイルは、1行に1個のIPアドレスが記述されるテキストファイルです。シードファイルのパスは「（Swim Manager のインストールディレクトリ）\etc\seed.lst」になります。

シードファイルは手で作ることも可能ですが、通常は「探索条件」タブの「シード生成」ボタンを使って作成します。以下、シードファイルの作成手順について説明します。

1. 次に示すようなhosts形式のファイルを用意します。

   # sample hosts file 192.168.10.1 saba 192.168.10.5 tara 192.168.20.1 tai 192.168.20.100 192.168.30.2

   • ファイル名は任意です。hostsである必要はありません。
   • 実際に名前解決に使っているhostsファイルである必要はありません。
   • IPアドレスで始まる行が有効なエントリです。
   • シャープ（#）で始まる行（コメント）と空行は無視されます。
   • IPアドレスのあとに空白・タブをはさんで記述したホスト名などはシード生成には使われません。
2. 「探索条件」タブの「シード生成」ボタンをクリックします。
3. 次のようなダイアログが開くので、用意しておいたhostsファイルを指定し、「開く」をクリックしてください。



4. シードファイルが生成されます。（Swim Manager のインストールディレクトリ\etc\seed.lst）



3.1.4 デバイスの表示に関する設定

「デバイスの表示に関する設定」タブでは、自動探索時に「ポート」として認識するインターフェイス種別の指定、および、表示名の選択に関する条件設定を行うことができます。

3.1.5 リトライ条件

「リトライ条件」タブでは、探索時以外の通信動作に影響するリトライ回数およびタイムアウト値を指定します。

3.1.6 ログ / アクションコマンド条件

「ログ / アクションコマンド条件」タブでは、ログとアクションコマンドの動作に関する設定を行います。

3.1.7 ユーティリティ

「ユーティリティ」タブでは、付属ユーティリティの起動と、Swim Manager サーバが使用するデータディレクトリの整理を行います。

Note
「ユーティリティ」タブのメニューは、Swim Manager サーバの動作中は使用できません。「サーバ状態」タブでサーバを停止させてからご使用ください。ただし「ログ変換情報設定ユーティリティ」、「Pingコマンドメニュー定義ユーティリティ」、「カスタムツールメニューユーティリティ」はSwim Manager サーバ起動中でも使用できます。

3.1.8 ポリシー

「ポリシー」タブでは、ネットワーク監視に関するポリシーを指定します。

項目	内容
未登録のデバイスから受信したトラップは表示しない	このチェックを指定すると、サーバが管理するノード(登録されたデバイス)以外のノードからトラップを受信した場合、それを破棄し、ログに記録されないようにします。
カウンター補正	監視しているカウンターの値が前回の値より小さくなった場合の処理方法を指定します。 エラーとして扱う(補正しない) − 相対値、秒間値の場合、空文字を表示/出力します。また、しきい値チェックは行われません。 補正する − 相対値、秒間値の場合、カウンターがオーバーフローしたものとして補正します。例えば、32ビットカウンターで、4294967295から2にカウントアップされた場合、相対値を 3 とします。 Note メインビューでは、ここでの設定にかかわらず補正は行われません。
周期監視の機能停止検出時間	障害により設定した時間以上、周期監視が機能していない場合「致命的エラー」としてログに記録します。（手動で周期監視機能を停止した場合は、エラーにはなりません。）0を指定すると、検出は行われません。
SNMP / トラップポート番号の変更	SNMP、およびSNMP トラップのポート番号を変更する場合にクリックします。 SNMP ポート番号 − SNMP Get/Setに使用するポート番号を指定します。(設定範囲 : 0-65535) SNMP トラップポート番号 − トラップ受信するポート番号を指定します。(設定範囲 : 0-65535) Note 設定値はサーバ再起動後に有効となります。 Note 「SNMP ポート番号」は、ビューワ/マップでの指定が優先されます。 Note “0”に設定した場合は、システムのデフォルト値が使用されます。 通常は、SNMP ポート番号：161、SNMP トラップポート番号：162となります。
トラップアタックによる閉塞からトラップ受付機能を復帰する時間	トラップアタックを受けたとき、トラップ受付機能を閉塞しますが、そのあと、トラップ受付機能を自動的に復帰するまでの時間を秒単位で指定します。0を指定すると、トラップ受付機能閉塞後、復帰しません。デフォルトは0です。 Note Swim Manager は、60秒間に200個のトラップを受信すると、トラップアタックであると判断し、トラップ受付機能を閉塞します。（「メッセージ」参照）
デバイスの状態表示	デバイスの応答に対する状態表示の方法を選択します。 パターン1 − IPv4、IPv6のどちらかのPINGに応答した場合「応答あり」と表示します。 パターン2 − IPv4、IPv6の両方のPINGに応答した場合のみ「応答あり」と表示します。

3.1.9 サブネットのデフォルト値

「サブネットのデフォルト値」タブでは、サブネットを作成する際のデフォルト値を指定します。

3.1.10 デバイスのデフォルト値

「デバイスのデフォルト値」タブでは、Swim Manager が自動的にデバイスを作成する際に使用するデフォルト値の設定を行います。

3.1.11 SNMPv3トラップ受信

「SNMPv3トラップ受信」タブでは、Swim Manager が受信するSNMPv3トラップのパラメータを定義します。

Note
設定を有効にするためには、「トラップ受付機能」を再起動する必要があります。

3.1.12 トラップ転送

「トラップ転送」タブでは、Swim Manager が転送するトラップのパラメータを定義します。

3.1.12.1 トラップ転送パラメータの編集

「トラップ転送パラメータの編集」ダイアログでは、トラップ転送パラメータを編集します。

Note
設定を有効にするためには、「トラップ転送機能」を再起動する必要があります。

3.2 MIBコンパイラ

MIBコンパイラ（SwimMibc）は、MIBファイルを内蔵MIBブラウザが使用できる形式に変換するユーティリティです。MIBファイルを入手し、本ユーティリティでコンパイルすることにより、標準MIBだけでなく、プライベートMIBなどもブラウズできるようになります。

Note
コンパイルを行ったMIBファイルは「登録済」となりますが、このとき既に「登録済」であった他のMIBファイルが「未登録」に変わる場合があります。
この現象は、別々なMIBファイルに収められている同一のMIBモジュールをコンパイルした場合に起こります。例えば、RFC1516をコンパイルしたあとに、RFC2108.mibをコンパイルした場合です。この場合は、どちらもモジュールSNMP-REPEATER-MIBとなっているために起こります。（RFC2108.mibはRFC1615.mibを置き換えるバージョンであるためです。）

3.2.1 基本操作

MIBファイルをコンパイルするには、次のようにします。

1. 「ファイル」→「ターゲット選択」を選択します。



2. MIBファイルの置かれているディレクトリを指定します。ここでは、C:¥tmpを指定しています。



3. 手順2で指定したディレクトリにあるMIBファイルの一覧が「コンパイル対象MIBファイル」に表示されます。コンパイルしたいMIBファイルを選択し（複数選択可）、「コンパイル」ボタンをクリックしてください。



   Note
   MIBファイルの拡張子は「.mib」でなくてはなりません。これ以外だと、ターゲットディレクトリを指定しても一覧に表示されません。

4. コンパイルが実行されます。既に登録済みのMIBがあった場合は、次のようなダイアログが表示され、再コンパイルするかどうか尋ねられます。「はい」、「すべてはい」、「いいえ」のいずれかで指定してください。



5. コンパイルが終了すると、次のダイアログが表示されます。



6. コンパイルされたMIBのデータは、Swim Manager のMIBデータベースディレクトリに追加されます（Swim Manager インストールディレクトリ下のsmidbディレクトリ）。また、画面上の「状態」欄が「登録済」に変わります。



   コンパイル結果の概要は、「コンパイル結果」欄に表示されます。より詳細な情報を知りたいときは、「ログ表示」ボタンをクリックすると、コンパイルのログが表示されます。

3.2.2 メニュー構成

MIBコンパイラは、以下のメニューから構成されています。

3.2.2.1 ファイル

「ファイル」メニューでは、MIBディレクトリの指定等を行います。

ターゲット選択

コンパイル対象のMIBファイルが置かれているディレクトリを選択します。

終了

MIBコンパイラを終了します。

3.2.2.2 設定

「設定」メニューでは、MIBのロード順序など、高度な設定を行えます。

ロード順設定

コンパイル済みMIBの読み込み順序を変更します。MIBオブジェクトの定義が重複している場合は、先に読み込まれたほうが有効になります。そのため、MIB「A」で定義されたオブジェクトをMIB「B」で拡張再定義しているような場合、MIB「B」が先に読まれるように設定しておかないと、拡張された定義が有効にならず、「A」の古い定義が使われることになります。

このような場合は、本メニューで読み込み順序を変更することにより問題を解決できます。次のダイアログでMIBを選択し、「上へ」、「下へ」ボタンで順序を変更してください。

エイリアス設定

登録済みMIBの別名（エイリアス）を定義します。MIB名の差異が原因でMIBコンパイルに失敗するような場合に使います。

新規にエイリアスを作成するには、「追加」ボタンをクリックし、次のダイアログで別名（Module Identity）とオリジナルのMIB名（Aliased）を入力し、「OK」ボタンをクリックします。

この例では、「OriginalName-MIB」という実在のMIBに対し、「AnotherName-MIB」という架空の別名を付けています。これにより、コンパイル時には、「AnotherName-MIB」への参照が「OriginalName-MIB」への参照に置き換えて処理されます。

エイリアスの定義を変更したい場合は、「エイリアス」ダイアログで「Module Identity」からエイリアスを選択し、「編集」をクリックしてください。エイリアスを削除するには、削除するエイリアスを選択し、「削除」ボタンをクリックしてください。

3.2.2.3 操作

「操作」メニューでは、MIBのコンパイルや編集、ログの表示などの操作が行えます。

コンパイル

選択したMIBファイルを変換・登録し、MIBコンパイラが使用できるようにします。

登録削除

選択したMIBファイルの登録を削除します。

ログ表示

コンパイル処理の詳細が記録されたログファイル（テキストファイル）を表示します。

MIBファイルの編集

選択したMIBファイルをテキストエディタで開きます。

全てを選択

すべてのMIBファイルを選択した状態にします。

3.2.2.4 ヘルプ

ユーザーズガイド

オンラインヘルプ（本文書）を表示します。

バージョン情報

MIBコンパイラのバージョン情報を表示します。

3.3 アイコン管理

「アイコン管理」は、ビューワやマップ上に表示される機器のアイコンを追加・変更するためのユーティリティです。Swim Manager は、オブジェクト ID（sysObjectID）によってデバイスの機種を判別しますが、本ユーティリティではオブジェクト IDとアイコンの対応を指定することにより、アイコンの追加や変更を行います。また、ビューワ・マップで機器のWeb設定画面などを表示する際のURLを指定できます。

3.3.1 アイコンの追加

アイコンの追加は、次の手順で行います。

1. アイコンファイル（.ico）を用意します。

   Note
   本製品には、アイコンエディタは含まれておりません。別途、ご用意ください。

2. 「コントロールパネル」→「Swim Manager サーバの設定」→「ユーティリティ」タブ→「アイコン管理・ユーティリティの起動」の順に選択し、「アイコン管理」を起動します。
3. 「新規作成」ボタンをクリックします。



4. 「アイコン情報の新規作成」ダイアログが表示されます。「識別情報」タブの識別名に適当な名前を入れ、「アイコン」フィールドの「有効 / 無効」にチェックを付け、「参照」ボタンをクリックします。



5. 「アイコンの参照」ダイアログが開き、Swim Manager インストールディレクトリ下のiconsディレクトリ（以下、「iconsディレクトリ」）にあるアイコンファイル（.ico）の一覧が表示されます。



   • 一覧に希望のアイコンがある場合

     アイコンを選択して「OK」ボタンをクリックします。

   • 別のディレクトリにあるアイコンを使いたい場合

     「取り込み」ボタンをクリックして、別ディレクトリのアイコンファイルを指定します。指定したアイコンがiconsディレクトリにコピーされ、「アイコンの参照」ダイアログの一覧に追加されるので、アイコンを選択して「OK」ボタンをクリックします。

     Note
     一覧（iconsディレクトリ）からアイコンを削除するには、アイコンを選択して「削除」をクリックします。

6. 「オブジェクト IDの一覧」タブの「追加」ボタンをクリックします。



7. 機器のオブジェクト IDを入力し、「OK」ボタンをクリックします。複数のオブジェクト IDを1つのアイコンに関連付けるときは、手順6〜7を必要なだけ繰り返してください。



   Note
   オブジェクト IDはビューワ上で確認できます。ツリー上で目的の機器を選択すると、メインビューの「機種名」にオブジェクト IDが表示されます。



8. 対象機器がルーティング/スイッチング機能を持つことが事前にわかっているときは、「機能パラメータ」タブで「ルーティング（スイッチング）機能を自動判別しない」にチェックを付け、「ルーティング（スイッチング）機能を持つ」をチェックします。デフォルト状態では、ルーティング/スイッチング機能を自動判別します。また、「メーカ」から機器の製造元を選択し、「OK」ボタンをクリックします。



9. ビューワ・マップで機器のWeb設定画面などを表示するとき、デフォルトでは「http://x.x.x.x」を指定してWebブラウザを起動します。デフォルトでないURLを指定しなければならない機器の場合ここで指定してください。例えば、「https://x.x.x.x/admin」といった場合です。IPアドレスが入る部分には「%ip」と指定してください。例「http://%ip/admin」



10. Swim Manager サーバを起動し、ビューワを立ち上げると、指定したオブジェクト IDを持つ機器が、新しいアイコンで表示されるようになります。



3.3.2 アイコンの変更

アイコンの変更は、次の手順で行います。

1. アイコンファイル（.ico）を用意します。
2. 「コントロールパネル」→「Swim Manager サーバの設定」→「ユーティリティ」タブ→「アイコン管理・ユーティリティの起動」の順に選択し、「アイコン管理」を起動します。
3. 「オブジェクト ID情報の一覧」から、変更したい機器のアイコンを選択し、「プロパティ」ボタンをクリックします。
4. 「アイコン情報のプロパティ」ダイアログが表示されるので、各タブの情報や機器のWebページのURLを適宜変更し、「OK」ボタンをクリックします。

3.3.3 「アイコン情報のプロパティ」ダイアログ

「アイコン情報のプロパティ」ダイアログには次の4つのタブがあります。

3.3.3.1 「識別情報」タブ

機器のアイコンを変更します。

3.3.3.2 「オブジェクト IDの一覧」タブ

Swim Manager がこの機器を識別するために用いるオブジェクト ID（sysObjectID）の一覧を編集します。

3.3.3.3 「機能パラメータ」タブ

対象機器が持っている機能のうち、あらかじめわかっているものをSwim Manager に設定できます。

3.3.3.4 「URL」タブ

機器のWeb設定画面などのURLを指定し、ビューワ・マップで機器のWebブラウザを表示します。

3.4 Swim Manager （サーバ）の設定

Swim Manager サーバの各種設定のうち、サーバが起動していないと変更できない設定は、タスクトレイのSwim Manager アイコンから呼び出す「Swim Manager（サーバ）の設定」ダイアログで行います。

3.4.1 設定ダイアログの起動

Swim Manager サーバ（アプリケーション）が起動している状態で、タスクトレイのSwim Manager アイコンを右クリックし、ポップアップメニューから「Swim Manager（サーバ）の設定」を選択すると、次ページ以降に示すような設定ダイアログが起動します。

Note
Swim Manager サーバがサービスとして起動している場合、以下の手順で設定ダイアログを起動してください。

1. Swim Manager サーバ（サービス）を停止します。
2. コントロールパネルから「Swim Manager のシステム設定」を起動し、Swim Manager サーバ（アプリケーション）を開始します。
3. タスクトレイアイコンメニューの「Swim Manager（サーバ）の設定」を起動します。

   設定のあと、サービスとしてSwim Manager サーバを動作させたい場合は、いったんSwim Manager サーバ（アプリケーション）を停止してから、Swim Manager サーバ（サービス）を開始してください。

3.4.2 バージョン情報

「バージョン情報」タブでは、Swim Manager サーバのバージョン情報等を確認できます。

3.4.3 アクションコマンドの設定

「アクションコマンドの設定」タブでは、イベント発生時に実行させるためのアクションを定義します。

Note
イベント発生時にどのアクションを実行するかはビューワ側のイベントフィルターで設定します。

3.4.3.1 アクションコマンドのプロパティ

アクションコマンドの追加および変更を行います。

パラメータ

アクションコマンドにメール送信、または経路テストコマンドを指定した場合のパラメータは、以下のように指定します。

• メール送信

  書式：サーバ名 オプション...

  • サーバ名：メールサーバ名（必須）

  • オプション：

    オプション	説明
    -from xxx	送信者のメールアドレス
    -to xxx[,yyy]	宛先（必須） - 複数の宛先を指定する場合は「,（カンマ）」で区切ります。
    -cc xxx[,yyy]	カーボンコピー先 - 複数の宛先を指定する場合は「,（カンマ）」で区切ります。
    -bcc xxx	ブラインドカーボンコピー先 - 複数の宛先を指定する場合は「,（カンマ）」で区切ります。
    -replyto xxx	返信先
    -subject xxx	表題
    -mailbody xxx\nyyy	メール本文(*1)を入力します。 - 改行は「\n」を使用します。
    -mailfile xxx	メール本文(*1) - ファイルから取得。
    -attach xxx	添付ファイル
    -encode xxx	エンコード形式(Base64|UUENCODE)

    (*1) どちらかの指定が必須です。

• 経路テストコマンド

  書式：［オプション］ IPアドレス

  • オプション：

    -Queries	実行回数(回)
    -ImmediateEnd	経路上にPingに応答しない等の機器が存在する場合終了する(true | false)
    -TimeOut	Pingタイムアウト時間(秒)
    -RetryCount	Pingリトライ回数(回)
    -TTL	生存時間 (回)
    -Interval	Ping間隔(ミリ秒)
    -MaxHop	最大ホップ数(回)
    -DataSize	ICMPデータサイズ(Byte)
    -Mask	サブネットマスク（現在、このパラメータは無効です。指定すると正しく処理されなくなります。）

特殊変数

アクションコマンドの「パラメータ」には、以下の特殊変数を指定することができます。

特殊変数はパーセント記号（%）で始まる文字列です。パラメータ中にこれらの変数を記述した場合、アクションコマンドの実行時に、パラメータ内の各変数が具体的な値に展開された上でコマンドに引き渡されます。

3.4.4 サーバメンテナンス

「サーバメンテナンス」タブでは、サーバのメンテナンスを行います。

3.5 ログ変換情報設定ユーティリティ

ログ変換情報設定ユーティリティは、Swim Manager のログビューに表示される文字列の置換内容（ログ変換情報）を定義するユーティリティです。

このユーティリティを使用すると、ログに表示する文字列をわかりやすくカスタマイズすることができます。例えば、トラップのメッセージをカスタマイズして、発生した内容を管理者がわかりやすいメッセージに置換するといった使い方ができます。

ログ変換情報設定ユーティリティは、コントロールパネルの「Swim Manager のシステム設定」→「ユーティリティ」タブから起動できます。

3.5.1 ログ変換情報設定ユーティリティダイアログ

「ログ変換情報設定ユーティリティ」のメインダイアログです。実際のログを変換する際は、ソートを解除した状態の上から順番に検索し、マッチした定義があれば置換して終了します。

3.5.2 ログ変換情報の新規作成ダイアログ

ログ変換情報を新規作成するダイアログです。（ログ変換情報の編集ダイアログも、項目は同様です。）

3.5.3 ログ変換情報のテストダイアログ

ログ変換情報の文字列置換動作をテストするためのダイアログです。

「置換前の文章」「置換後の文章」を入力して「↓置換↓」ボタンをクリックすることによって、文字列置換の動作をテストすることができます。

以下に、正規表現の例を示します。

例1

例2

例3

3.5.4 正規表現エンジン

ログ変換情報設定ユーティリティで使用する正規表現の詳細について説明します。

ログ変換情報設定ユーティリティでは、文字列置換を処理する正規表現エンジンとして、以下のいずれかを選択できます。

ATLを使用

ATLのCAtlRegExp クラスを使用します。

参考：
http://msdn.microsoft.com/ja-jp/library/k3zs4axe(VS.80).aspx

Regex++を使用

Rogue Wave（http://www.roguewave.com/）のStingray Studio付属の正規表現ライブラリRegex++を使用します。（日本語未対応、常にグローバルマッチで置換）

参考：（以下のリンク先の情報は、Swim Manager で使用しているRegex++とバージョンが異なります。）
http://www.boost.org/doc/libs/1_39_0/libs/regex/doc/html/index.html

VBScriptを使用

VBScriptの正規表現ライブラリRegExpを使用します。

参考：
http://www.microsoft.com/japan/msdn/columns/scripting/scripting051099.aspx

弊社では、これらの持つすべての正規表現コマンドのサポートは行っていません。以下では、正規表現コマンドのうち、よく使用するものについて、弊社での動作確認結果とともに説明します。

各正規表現エンジンのより詳細な仕様については、上記参考リンク先のWebページを参照してください。

3.5.4.1 検索文字列で使用できる構文

検索文字列で使用できる構文について、以下、種類ごとに説明します。

• 位置マッチング
• リテラル
• 文字クラス
• 繰り返し
• 選択とグループ化
• その他の演算子
• 後方参照

位置マッチング

文字列や単語の位置（先頭、末尾）にマッチさせることができます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考・注意事項
		ATL	Regex++	VBScript
^	文字列の先頭にのみマッチします。例えば、"^A" は "A123 A456A789" の最初の "A" にマッチします。	○	○	○
$	文字列の末尾にのみマッチします。例えば、"b$" は "b 123b 456b" の最後の "b" にマッチします。	○	○	○
\<	単語の先頭にマッチします。	-	○	-
\>	単語の末尾にマッチします。	-	○	-

• Regex++版、VBScript版の"\b"、"\B"は未サポートです。

リテラル

リテラル（英数字、ASCII、8進文字、16進文字、Unicode、または特殊なエスケープ文字）にマッチするシンボルです。正規表現として意味を持つ文字を表すためには、文字の前に "\" を置き、エスケープ文字として記述します。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
英数字	記述した通りに、英数文字にマッチします。	○	○	○
\?	? にマッチします。	○	○	○
\*	* にマッチします。	○	○	○
\+	+ にマッチします。	○	○	○
\.	. にマッチします。	○	○	○
\|	| にマッチします。	○	○	○
\{	{ にマッチします。	○	○	○
\}	} にマッチします。	○	○	○
\\	\ にマッチします。	○	○	○
\[	[ にマッチします。	○	○	○
\]	] にマッチします。	○	○	○
\(	( にマッチします。	○	○	○
\)	) にマッチします。	○	○	○
\^	^ にマッチします。	○	○	○
\$	$ にマッチします。	○	○	○
\xxx	8進数 xxx で表されるASCII文字にマッチします。例えば、"\41" は "!"（文字コード0x21）を表します。	-	○	○
\xdd	16進数 dd で表されるASCII文字にマッチします。例えば、"\x21" は "!"（文字コード0x21）を表します。	-	○	○	Regex++ の場合は "\x{aff}" と記述すると Unicode になります。次項を参照してください。
\x{xxxx}	Unicode xxxx で表されるASCII文字にマッチします。	-	○	-	実質、ログ変換情報では使用できません。
\uxxxx	Unicode xxxx で表されるASCII文字にマッチします。例えば、"\u00A1" は "¡" にマッチします。	-	-	○	実質、ログ変換情報では使用できません。

• Regex++版の"\a"は未サポートです。
• Regex++版の"\cZ" で表されるコントロールコードは未サポートです。
• Regex++版、VBScript版の"\f"、"\n"、"\r"、"\t"、"\v"は未サポートです。

文字クラス

特定の種類の文字グループにマッチさせることができます。角括弧 [ ] で囲むシンボルと、エスケープ記号（\）と文字の組み合わせで表されるシンボルがあります。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
[xyz]	[ ] 内に含まれる任意の1文字にマッチします。"-"を使用すると、文字の範囲を指定できます。例えば正規表現 "[a-e]" は、 "abcf" の "a" にマッチし、"xxxefg" の "e" にマッチします。	○	○	○
[^xyz]	^ は、否定を示します。[ ] 内の ^ よりあとの文字を含まない任意の1文字にマッチします。例えば正規表現 "[^a-e]" は、 "abcf" の "f" にマッチし、"xxxefg" の "x" にマッチします。	○	○	○
.	\n 以外の任意の文字にマッチします。	○	○	○
\a	任意の英数字にマッチします。[a-zA-Z0-9]と同じです。	○	-	-	Regex++版では機能が異なります。
\b	空白文字にマッチします。[ \t]と同じです。	○	-	-	Regex++版、VBScript版では機能が異なります。
\c	任意の英字にマッチします。[a-zA-Z]と同じです。	○	-	-
\d	任意の10進数字にマッチします。[0-9]と同じです。	○	○	○
\D	任意の数字以外の文字にマッチします。[^0-9]と同じです。	-	○	○
\h	任意の16進数字にマッチします。[0-9a-fA-F]と同じです。	○	-	-
\l	任意の英小文字にマッチします。	-	○	-
\L	任意の英小文字以外の文字にマッチします。	-	○	-
\q	引用符で囲まれた文字列にマッチします。(\"[^\"]*\")|(\'[^\']*\')と同じです。	○	-	-
\s	任意のスペース文字にマッチします。[ \t\r\n\v\f]と同じです。	-	○	○
\S	任意の非スペース文字にマッチします。[^ \t\r\n\v\f]と同じです。	-	○	○
\u	任意の英大文字にマッチします。	-	○	-
\U	任意の英大文字以外の文字にマッチします。	-	○	-
\w	単語に使用される任意の文字にマッチします。[a-zA-Z_0-9]と同じです。	-	○	○	ATL版では機能が異なります。
\w	単語にマッチします。[a-zA-Z]+と同じです。	○	-	-	Regex++版、VBScript版では機能が異なります。
\W	単語に使用される文字以外の任意の文字にマッチします。[^a-zA-Z_0-9]と同じです。	-	○	○
\z	正の整数にマッチします。[0-9]+と同じです。	○	-	-	Regex++版では未サポートの機能に割り当てられています。
[:alnum:]	任意の英数字にマッチします。	-	○	-	C/C++のisalnum関数の判定と同様です。
[:alpha:]	任意の英字にマッチします。[a-zA-Z]と同じです。	-	○	-	C/C++のisalpha関数の判定と同様です。
[:blank:]	任意のブランク文字にマッチします。[ \t]と同じです。	-	○	-
[:cntrl:]	任意の制御文字にマッチします。	-	○	-	C/C++のiscntrl関数の判定と同様です。
[:digit:]	任意の10進数字にマッチします。[0-9]と同じです。	-	○	-	C/C++のisdigit関数の判定と同様です。
[:graph:]	空白を除く任意の表示文字にマッチします。	-	○	-	C/C++のisgraph関数の判定と同様です。
[:lower:]	任意の英小文字にマッチします。	-	○	-	C/C++のislower関数の判定と同様です。
[:print:]	印刷可能な任意の文字にマッチします。	-	○	-	C/C++のisprint関数の判定と同様です。
[:punct:]	英数字・空白ではない任意の表示文字にマッチします。	-	○	-	C/C++のispunct関数の判定と同様です。
[:space:]	任意の空白文字にマッチします。	-	○	-	C/C++のisspace関数の判定と同様です。
[:upper:]	任意の英大文字にマッチします。	-	○	-	C/C++のisupper関数の判定と同様です。
[:xdigit:]	任意の16進数字にマッチします。	-	○	-	C/C++のisxdigit関数の判定と同様です。
[:word:]	単語に使用される任意の文字にマッチします。	-	○	-
[:unicode:]	任意のUnicode文字にマッチします。	-	○	-	実質、ログ変換情報では使用できません。

• Regex++版の "[.tagname.]" および "[=tagname=]" は未サポートです。
• Regex++版の "\C", "\X", "\Q", "\E" は未サポートです。
• ATL版の "\n" は未サポートです。

繰り返し

正規表現の要素の、複数回の出現を指定できます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
{x}	直前の要素がちょうどx回出現する部分にマッチします。例えば、"\d{4}" は4桁の数字にマッチします。	-	○	○
{x,}	直前の要素がx回以上出現する部分にマッチします。"\d{3,}" は3桁以上の数字にマッチします。	-	○	○
{x,y}	直前の要素がx回以上、y回以下出現する部分にマッチします。"\d{2,6}" は2桁以上、6桁以下の数字にマッチします。	-	○	○
?	直前の要素が0回または1回出現する部分にマッチします。{0,1}と同じです。例えば、"A[0-9]?" は "A"、"A0"のどちらにもマッチします。	○	○	○
*	直前の要素が0回以上出現する部分にマッチします。{0,}と同じです。	○	○	○
+	直前の要素が1回以上出現する部分にマッチします。{1,}と同じです。例えば、"[A-C]+" は、 "A"、"BC"、"CCC" のすべてにマッチします。	○	○	○
?? +? *?	?、*、+ のあとに ? を記述することで、最短マッチを指定できます。?、*、+ のみの指定では最長マッチ（一致するもっとも長い文字列にマッチ）となるのに対して、最短マッチでは、正規表現に一致するもっとも短い文字列にマッチします。 例えば、"<title>StartPage</title>" という文字列に対して、正規表現 "<.*?>" は "<title>" にマッチし、正規表現 "<.*>" は "<title>StartPage</title>" にマッチします。	○	-	-	Regex++版は最長マッチのみのサポートです。

選択とグループ化

ひとまとまりの範囲としてグループを指定すると、その範囲に条件を指定したり、文字列を取得して検索文字列や置換文字列に再び指定したりすることができます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
()	囲んだ部分をグループ化して、1つの句を作成します。"(ab(cd))" のように階層で指定することもできます。例えば、"(abc)?(d)" は "abcd"、"d" のどちらにもマッチします。	○	○	○	Regex++版、VBScript版では、一致グループを示すためにも使用されます。カッコ内の正規表現にマッチする実際のテキストを入力文字列から取得できます。
|	選択（or条件）を指定します。指定した句のうちの任意の句にマッチします。"(abc)|(def)|(ghi)" は "abc"、"def"、"ghi"のいずれにもマッチします。	○	○	○
{}	一致グループを示します。囲まれた正規表現にマッチする文字列を取得できます。	○	-	-

その他の演算子

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
!	否定を示します。後に続く正規表現が否定されます。例えば、"A!0" は、"A0" にはマッチせず、"A1" や "A2"にはマッチします。	○	-	-

• Regex++版のバッファオペレータは未サポートです。

後方参照

括弧で囲まれた部分を参照することができます。出現順に\1、\2、・・・で文字列を参照できます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
()\n	括弧で囲まれた句のうち、n番目の句にマッチします。例えば、"(A[0-9]+),\1" は、"A1234,A1234" のような、同じ文字列の2回の出現にマッチさせることができます。	-	○	○	ATL版とは異なり、番号は 1 から始まります。また、一致グループは小括弧 () で囲みます。
{}\n	括弧で囲まれた句のうち、n番目の句にマッチします。番号は 0 から始まります。例えば、<{.*?}>.*?</\0> は "<title>StartPage</title>" にマッチします。	○	-	-	Regex++版、VBScript版とは異なり、番号は 0 から始まります。また、一致グループは中括弧 {} で囲みます。

3.5.4.2 置換文字列で使用できる構文

マッチした文字列の参照

置換文字列に、検索でマッチした文字列の全体または一部を含めることができます。

検索文字列に指定した正規表現で、一致グループとして括弧で囲んだ部分を、置換文字列の中で $ 文字のあとに数字を指定することで参照できます。1番目の括弧で囲まれた部分は $1、2番目の括弧で囲まれた部分は $2、のように参照できます。検索文字列で指定する一致グループは、ATL版の場合は中括弧 {} で囲み、Regex++版、VBScript版の場合は小括弧 () で囲みます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
検索文字列側:() 置換文字列側:$n	n番目の括弧で囲まれた部分の文字列を表します。例えば、検索文字列で "(\d+):(\d+):(\d+)" を指定し、"11:58:30" のログが得られた場合、$1 は "11"、$2 は "58"、$3 は "30" を返します。	-	○	○	ATL版とは異なり、検索文字列では () で囲みます。
検索文字列側:{} 置換文字列側:$n	n番目の括弧で囲まれた部分の文字列を表します。例えば、検索文字列で "{\d+}:{\d+}:{\d+}" を指定し、"11:58:30" のログが得られた場合、$1 は "11"、$2 は "58"、$3 は "30" を返します。	○	-	-	Regex++版、VBScript版とは異なり、検索文字列では {} で囲みます。
$`	マッチした部分の前の文字列を表します。	-	○	-
$'	マッチした部分の後ろの文字列を表します。	-	○	-
$& $0	マッチした部分全体の文字列を表します。	-	○	-
$	文字 $ を表します。	○	-	-
\$	文字 $ を表します。	-	○	-
$$	文字 $ を表します。	-	-	○
\	( ) \ ? などの特殊な文字を表示するには \ でエスケープします。	-	○	-

• Regex++版のエスケープシーケンスは未サポートです。

3.6 Pingコマンドメニュー定義ユーティリティ

Pingコマンドメニュー定義ユーティリティは、ビューワ・マップで使用する「Pingコマンド」メニューを定義するユーティリティです。

ビューワ・マップの「Pingコマンド」のサブメニュー上に、Pingを送信するターゲットホストを追加/カスタマイズすることができます。これによって、トラブルの切り分けのために特定の機器にPingを発行するといった使い方ができます。

Pingコマンドメニュー定義ユーティリティは、コントロールパネルの「Swim Manager のシステム設定」→「ユーティリティ」タブから起動できます。

ここで登録した項目をメニューから選択することで、デバイスに対してシステム標準のPingコマンドを実行できます（コマンドプロンプトのウィンドウが開きます）。

3.7 カスタムツールメニュー定義ユーティリティ

カスタムツールメニュー定義ユーティリティは、ビューワ・マップ上のメニューに任意のコマンドを追加できるユーティリティです。

このユーティリティを使用すると、数回のクリックで任意のコマンドを実行できるようになるので、よく使用するコマンドを登録することにより操作性が向上します。

カスタムツールメニュー定義ユーティリティは、コントロールパネルの「Swim Manager のシステム設定」→「ユーティリティ」タブから起動できます。

メニューへの任意のコマンドの追加は、ビューワまたはマップからでも設定できます。

Note
ビューワ・マップが起動していると編集した内容はすぐに反映されません。編集を反映させるには、ビューワ・マップを再起動する必要があります。

Note
64ビット環境のプログラムは、このメニューから起動できない場合があります。

メニュー項目の実行時に「IPアドレスの入力」ダイアログが表示された場合は、相手先のIPアドレスを入力してください。

3.8 バックアップ/リストア

Swim Manager には、バックアップユーティリティ / リストアユーティリティが付属しています。Swim Manager サーバのデータ（MIB/アイコンファイルなど）を簡単にバックアップ・リストア（復元）できます。

ユーティリティでバックアップされる情報は以下の通りです。
