6.2 基本操作

ここでは、MIBブラウザの基本的な操作について説明します。

• 6.2.1 起動
• 6.2.2 終了
• 6.2.3 ツリー上での操作

6.2.1 起動

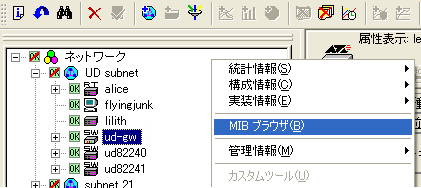

1. ビューワのツリー上でSNMP対応ノードを選択し、メニューバーの「管理」→「MIBブラウザ」を選択します。ツールバーの「MIBブラウザ」アイコンをクリックするか、ツリービューで該当ノードを右クリックし、「MIBブラウザ」を選択しても同じ操作になります。

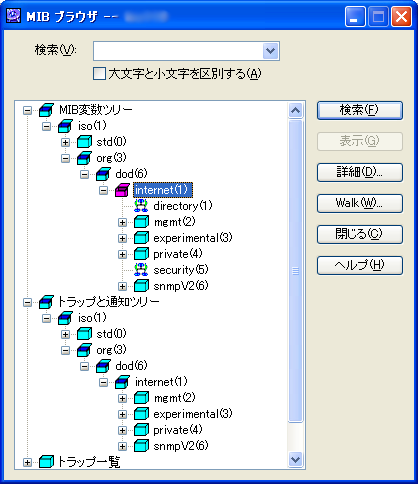

2. MIBブラウザウィンドウが開き、MIBツリーが表示されます。



6.2.2 終了

MIBブラウザを閉じるには、「閉じる」ボタンをクリックします。

6.2.3 ツリー上での操作

MIBツリー上では下記の操作が可能です。

6.2.3.1 ノードをダブルクリック

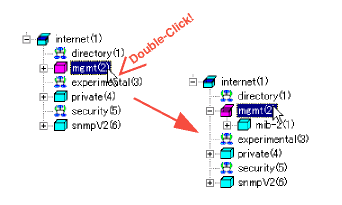

閉じたノード （オブジェクトグループ）をダブルクリックすると、1つ下のツリーが開きます。また、開いた状態のノード をダブルクリックすると、下位のツリーがすべて閉じます。これらの操作は、ノードの左にある「+」または「-」マークをクリックするのと同じです。

6.2.3.2 リーフをダブルクリック

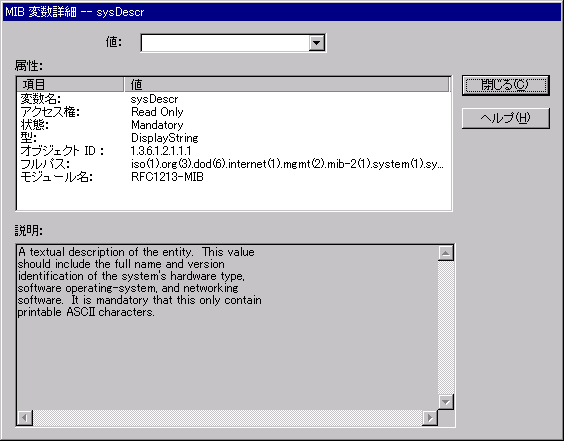

リーフ （MIB変数、トラップなど）をダブルクリックすると、該当変数の詳細情報（下図）が表示されます。この操作は、ノード またはリーフを選択して、「詳細」ボタンをクリックするのと同じです。

6.2.3.3 MIBオブジェクトの詳細情報を表示

ツリー上でオブジェクトを選択し、「詳細」ボタンをクリックすると、該当オブジェクトに関する詳細な情報が表示されます。リーフの場合は、アイコンをダブルクリックしても同じ操作となります。

6.2.3.4 MIBオブジェクトを検索

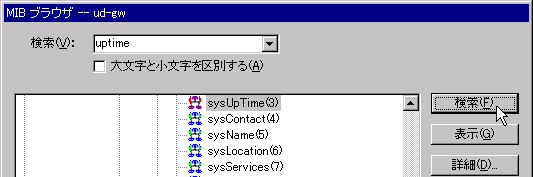

「検索」テキストボックスに検索文字列を入れ、「検索」ボタンをクリックすると、名前に指定した文字列を含むMIBオブジェクトを検索できます。

検索に成功した場合、該当オブジェクトの上位ツリーがすべて開いた状態になり、選択状態となります。繰り返し「検索」ボタンをクリックすることで、次の候補を検索することもできます。

Note
検索中はツリーが開いたり閉じたりし、一致するオブジェクトが見つかった時点で停止します。

6.2.3.5 MIB変数の値を表示

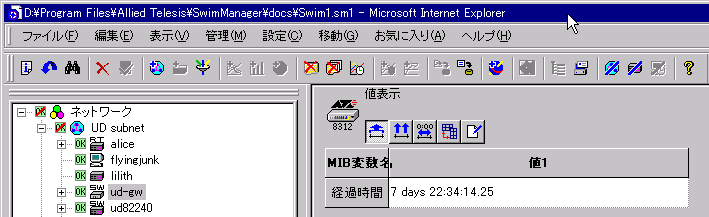

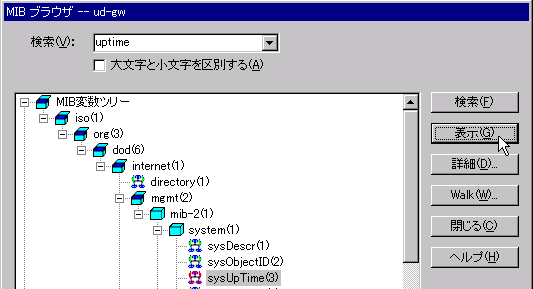

ツリー上でMIB変数を選択し、「表示」ボタンをクリックすると、ビューワのメインビューに選択した変数の値が表示されます。

Note
実装されていない変数を表示させた場合は、「値」欄に何も表示されません。

このとき、自動的にフォーカスがビューワに移動します。

6.2.3.6 MIB Walkの実行

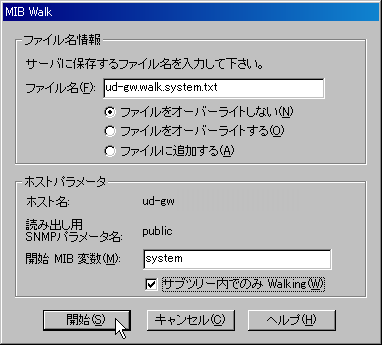

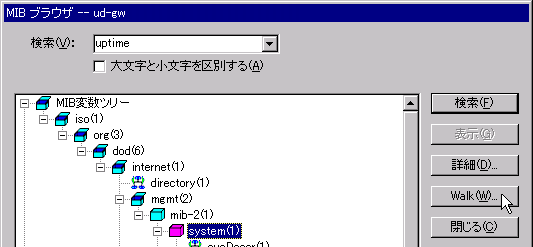

ツリー上で任意のオブジェクトを選択し、「Walk」ボタンをクリックすると、指定したオブジェクトを起点として、MIB変数値を連続的に収集することができます。

MIB Walkでは、GetNextRequestを利用して、指定されたオブジェクトを起点にMIB変数の値を連続的に取得し、ファイルに書き出します。ファイルは、サーバのSwim Manager インストールディレクトリ下のreportsディレクトリに書き出されます。「表示」ボタンのときのように、結果をメインビューに表示することはできません。

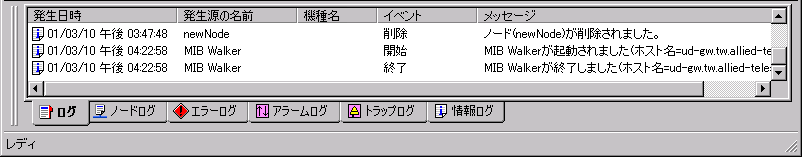

Walkの終了は、ビューワのログビューで確認できます。

次に、Walkで書き出されたファイルの例を示します。

--->Allied Telesis Holdings K.K.
--->CentreNET(R) Swim Manager MIB Walker
--->Start Date = 2001年03月10日 Saturday
--->Start Time = 16時24分15秒

--->Host  Name = ud-gw.tw.allied-telesis.co.jp
--->IP Address = 172.16.28.32

sysDescr.0
1.3.6.1.2.1.1.1.0
Allied Telesis, K.K. CentreCOM 8312, SW Version 5.5

sysObjectID.0
1.3.6.1.2.1.1.2.0
c8312

（中略）

sysServices.0
1.3.6.1.2.1.1.7.0
6

--->MIBの最後です。
