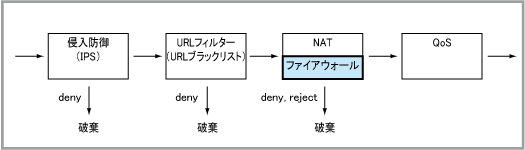

本製品には、IPトラフィックフローの開始・終了を認識し、これに応じて動的なパケットフィルタリングを行うステートフルインスペクション型のファイアウォールが搭載されています。

ファイアウォールを有効化すると、デフォルトでは本製品のルーティング用インターフェースを通過するすべてのトラフィックが遮断されるようになります。このデフォルト動作をベースとして、必要なトラフィックを通過させるためのルールを登録していくのがファイアウォールの基本的な設定方法となります。

Note - AMFとファイアウォールを併用する場合、AMFマネージメントサブネット(atmf management subnet)内の通信を許可する必要があります。さらに、AMF仮想リンクを使用している環境では、仮想リンクのパケットも許可してください(AMF応用編を参照)。

Note - 本製品のファイアウォールは厳密なセッション管理を行っているため、許可ルールに該当するトラフィックであっても、セッション情報が存在しないパケット(*)は転送せずに破棄します。(* TCP SYNパケットを受信していない状態でのTCP ACKパケットやTCP SYN/ACKパケット、ICMP Requestパケットを受信していない状態でのICMP Replyパケット等がこれに該当します)


ファイアウォール機能の具体的な使用例については、「設定例集」をご覧ください。

基本設定

ファイアウォールの設定は、ファイアウォールモード(firewallコマンド)で行います。
ルールの設定はruleコマンドで、機能の有効化はprotectコマンドで行います。

以下、ファイアウォール機能の基本的な設定手順を示します。
  1. ファイアウォール機能の設定を行うため、ファイアウォールモードに移行します。これにはfirewallコマンドを使います。

    awplus(config)# firewall



  2. ファイアウォール有効時はデフォルトですべてのトラフィックが拒否されるため、許可するトラフィックをpermitルールで明示的に指定する必要があります。ルールの作成は、ruleコマンドで行います。
    アクションには次の4つがあります。

    次のルールでは、内部を表すゾーン「private」から外部を表すゾーン「public」に宛てた通信をすべて許可するよう設定しています。ステートフルインスペクションにより、ファイアウォール経由の通信が開始されたときにはその状態が記憶されるため、戻りのパケットを許可するためのルールは不要です。

    awplus(config-firewall)# rule permit any from private to public


    この例において、
    を表します。

    「アプリケーション」と「エンティティー」の詳細は、「UTM」/「アプリケーション定義」「UTM」/「エンティティー定義」をご覧ください。

    同様にして必要なルールを作成していきます。以下にいくつかの例を示します。


  3. ファイアウォール機能を有効化します。これにはprotectコマンドを使います。

    awplus(config-firewall)# protect


設定は以上です。

攻撃検出機能

攻撃検出機能(IDS)は、サービス妨害攻撃(DoS)や不正アクセスと思われるトラフィックを検出してログに記録するとともに、該当トラフィックを遮断することで、本製品と配下のネットワークを保護する機能です。

IDSはファイアウォール機能の一部として実装されており、ファイアウォール機能を有効にすると自動的に有効化されます。

Note - IPスプーフィング検出はファイアウォール機能が無効でも動作します。

Note - 検出後のパケットはすべて破棄されます。この動作を変更することはできません。

検出可能な攻撃と検出条件


セッション数の制限

特定の端末によって大量のファイアウォールセッションが生成され、帯域幅やリソースが専有されることを防ぐには、ファイアウォールセッションリミット機能を使います。

同機能では、送信元IPアドレスごとにファイアウォールセッションの上限数を設定できます。

■ 特定端末からのファイアウォールセッション数を制限するには、connection-limitコマンドでファイアウォールセッションリミットルールを追加します。

たとえば、外部ゾーン「public」ネットワーク「internet」上のホスト「hostA」からのセッションを20までに制限するには、次のように設定します。

awplus(config-firewall)# connection-limit from public.wan.hostA with limit 20


connection-limitコマンドのfromパラメーターに複数アドレスに対応したエンティティーを指定することにより、特定のアドレス範囲にあるホストからのセッションをそれぞれ指定値に制限することもできます。

たとえば、外部ゾーン「public」ネットワーク「netA」内の各ホストからのセッションをそれぞれ10までに制限するには、次のようにします。

awplus(config-firewall)# connection-limit from public.netA with limit 10


設定と状態の確認

■ ファイアウォール機能の有効・無効と現在のセッション数はshow firewallコマンドで確認できます。

awplus# show firewall
Firewall protection is enabled
Active connections: 21


■ ファイアウォールを介して行われている通信セッションの一覧を表示するにはshow firewall connectionsコマンドを使います。

awplus# show firewall connections
tcp ESTABLISHED src=192.168.1.2 dst=172.16.1.2 sport=58616 dport=23 packets=16
bytes=867 src=172.16.1.2 dst=172.16.1.1 sport=23 dport=58616 packets=11 bytes=636
[ASSURED]
icmpv6 src=2001:db8::2 dst=2001:db8::1 type=128 code=0 id=1416 packets=34
bytes=3536 src=2001:db8::1 dst=2001:db8::2 type=129 code=0 id=1416 packets=34
bytes=3536
tcp TIME_WAIT src=2001:db8:1::2 dst=2001:db8:2::2 sport=42532 dport=80 packets=7
bytes=597 src=2001:db8:2::2 dst=2001:db8:1::2 sport=80 dport=42532 packets=5
bytes=651 [ASSURED]
tcp TIME_WAIT src=2001:db8:1::2 dst=2001:db8:2::2 sport=48740 dport=80 packets=5
bytes=564 src=2001:db8:2::2 dst=2001:db8:1::2 sport=80 dport=48740 packets=5
bytes=594 [ASSURED]


■ ファイアウォールを介して行われている通信セッションをクリアするにはclear firewall connectionsコマンドを使います。

awplus# clear firewall connections

Note - 本コマンドを実行すると、ファイアウォール経由のTCP通信が切断されるため注意してください。UDPやICMPの通信は継続されます。

■ ファイアウォールルールの情報はshow firewall ruleコマンドで確認できます。

awplus# show firewall rule

[* = Rule is not valid - see "show firewall rule config-check"]
  ID     Action  App        From                 To                   Hits
--------------------------------------------------------------------------------
  10     permit  openvpn    public               private              0
  20     deny    samba-tcp  private              public               0
  30     deny    samba-udp  private              public               0
  40     permit  ssh        branch               private              0


■ ファイアウォールルールが有効かどうかをチェックするには、show firewall rule config-checkコマンドを使います。

ファイアウォールルールの作成時にはエンティティーとアプリケーションの両定義を使用しますが、これらの定義が不完全な場合(指定したアプリケーションやエンティティーが未定義である、アプリケーション定義でIPプロトコルが未指定、など)、該当ルールは有効にならず無視されてしまいます。

このような事態を避けるには、ルール作成後にshow firewall rule config-checkコマンドを実行してルールが有効かどうかをチェックしてください。

awplus# show firewall rule config-check
Rule 10:
  Application does not have a protocol configured

同コマンドでは、無効なルールがある場合、それが理由とともに示されます。

この例では、次の理由によりルール「10」が無効であることが示されています。

また、次の例では、すべてのルールが有効であることが示されています。

awplus# show firewall rule config-check
All rules are valid


■ ファイアウォールセッションリミットルールの情報はshow firewall connections limitsコマンドで確認できます。

■ ファイアウォールセッションリミットルールが有効かどうかをチェックするには、show firewall connections limits config-checkコマンドを使います。

ログ

■ ファイアウォールの動作を監視する場合、ログは基本的な資料になりますが、デフォルトではこれらのログは記録されませんので、以下のコマンド(log(filter))を実行して必要なログオプションを有効にしてください。

awplus(config)# log buffered level informational program kernel msgtext Firewall
