IPルーティング / 経路制御（OSPF）

• RIP（Routing Information Protocol）

• OSPF（Open Shortest Path First）

• BGP（Border Gateway Protocol）


Note - エリアIDはIPアドレスと同じ形式で表せますが、IPアドレスと直接の関係はありません。任意の数値を使うことができます。管理上わかりやすい番号を付けるとよいでしょう。

表 1：OSPFエリアの種類

名称	役割
バックボーンエリア	OSPFネットワークの根幹をなす重要なエリア。エリアIDは「0.0.0.0」（0）がバックボーンエリアのために予約されています。どのOSPFネットワークにも必要です。バックボーン以外のエリアは何らかの形でバックボーンエリアと接続されていなくてはなりません。これは、各エリアの経路情報が、バックボーンを通じて交換されるためです。エリア情報の交換は、バックボーンと他のエリアの境界に位置するABR（エリア境界ルーター）が行います
スタブエリア	1つのエリアとしか隣接しておらず、出口が1つしかないエリアをスタブエリアと呼びます。スタブエリア内には、AS外部（OSPFネットワークの範囲外）の詳細な経路情報（タイプ5LSA）が通知されず、代わりにデフォルト経路（タイプ3LSA）だけが通知されます。これにより、エリア内のルーターにかかる計算負荷を下げることができます。スタブエリア内にはASBR（AS境界ルーター）を置くことができず、また、後述する仮想リンクの通過エリアとなることもできません。通常、AS内の他エリアへの経路情報（タイプ3LSA）は個別に通知されますが、通知されないよう設定することもできます（完全スタブエリア）
準スタブエリア（NSSA）	スタブエリアとほぼ同じですが、ASBR（AS境界ルーター）を置くことができ、AS外部の経路情報をタイプ7のLSAとして取り込むことができます。準スタブエリアのABR（エリア境界ルーター）では、タイプ7のLSAがタイプ5のLSA（通常のAS外部LSA）に変換された上で他のエリアに通知されます。なお、スタブエリアと同じように、他エリアのASBRが生成したAS外部経路（タイプ5LSA）はNSSA内には通知されません。さらに、スタブエリアではAS外部経路の代わりとして通知されるデフォルト経路のタイプ3LSAもNSSAには通知されません。スタブエリア同様、AS内の他エリアへの経路情報（タイプ3LSA）は個別に通知されますが、通知されないよう設定することもできます（完全スタブエリア的なNSSA）。NSSAはNot-So-Stubby-Area（それほどスタブでないエリア）の略です
通常エリア	バックボーンエリアでもスタブエリアでもない通常のエリアです。仮想リンクを通過させたいエリアは、通常エリアでなくてはなりません

1. OSPFモードのospf router-idコマンドかrouter-idコマンドでOSPFルーティングプロセス固有のルーターIDが設定されている場合は、それが使われる。

2. OSPFルーティングプロセス固有のルーターIDは設定されていないが、グローバルコンフィグモードのrouter-idコマンドでシステムのルーターIDが設定されている場合は、それが使われる。

3. ループバックインターフェース（lo）にIPアドレスが設定されている場合、その中でもっとも大きなものがルーターIDとして使われる。

4. いずれのルーターIDも未設定の場合は、ループバック（lo）以外のインターフェースに設定されたIPアドレスの中でもっとも大きなものがルーターIDとして使われる。


Note - ルーターIDはIPアドレスと同じ形式で表しますが、IPアドレスと直接の関係はありません。明示的に設定しなかった場合はインターフェースのアドレスのうちもっとも大きなものが使われますが、これも一意の識別子を得るための方法として使っているだけであり、実際には任意の数値を使うことができます。管理上わかりやすい番号を付けるとよいでしょう。

表 2：OSPFルーターの種類

名称	略称	役割
内部ルーター（Internal Router）	IR	1つのエリアにだけ所属しているルーター（すべてのインターフェースが同一エリア内にあるルーター）
エリア境界ルーター（Area Border Router）	ABR	複数のエリア（バックボーンとそれ以外）に所属しているルーター。エリア内の経路情報を要約し、バックボーンエリア経由で他のエリアに伝える役目を負う。また、バックボーンエリア経由で入手した他エリアの経路情報を自エリア内部に通知する役割もある。
バックボーンルーター（Backbone Router）	BR	バックボーンエリアに所属しているルーター。ABRは必ずバックボーンルーターになるが、バックボーンルーターがつねにABRとは限らない。すべてのインターフェースがバックボーンエリア内にあるIRもバックボーンルーターである。
AS境界ルーター（Autonomous System Boundary Router）	ASBR	OSPFネットワークと他のルーティングプロトコルを使用しているネットワークとの境界に位置するルーター。外部ネットワークの経路情報をOSPFネットワーク内に通知する

• 224.0.0.5（OSPFルーター）

• 224.0.0.6（OSPF代表ルーター）


表 3

タイプ	メッセージ名	説明
1	Hello（Hello）	隣接ルーターの探索、代表ルーター（DR）の決定などに使用する
2	Database Description（データベース記述）	隣接関係の形成時にトポロジーデータベースの内容を要約して通知する
3	Link State Request（リンク状態要求）	隣接関係形成の最終段階において追加のLSA（トポロジー情報）を要求する
4	Link State Update（リンク状態更新）	LSA（トポロジー情報）を通知する
5	Link State Ack（リンク状態確認）	リンク状態更新パケットに対する確認応答

表 4：LSAの種類

LSAタイプ	名称	説明
1	ルーターLSA	エリア内にあるルーターインターフェースの情報。すべてのルーターが生成する。通知範囲はエリア内に限定される
2	ネットワークLSA	複数のルーターが接続されているマルチアクセス型ネットワークの情報。接続されているルーターの一覧を示す。該当ネットワークの代表ルーター（DR）が生成する。通知範囲はエリア内に限定される
3	ネットワークサマリーLSA	エリア外（ただしAS内）ネットワークへの経路情報（ネクストホップ、メトリックなど）。エリア境界ルーター（ABR）が生成する。ABRが接続されているすべてのエリアに通知される
4	ASBRサマリーLSA	エリア外にあるAS境界ルーター（ASBR）への経路情報。ABRが生成する。ABRが接続されているすべてのエリアに通知される
5	AS外部LSA	AS外部への経路情報。通常エリアのASBRが生成する。AS内全体に通知される。また、NSSAのエリア境界ルーター（ABR）は、NSSA内のタイプ7LSAをタイプ5LSAに変換して他のエリアに通知する
7	NSSA AS外部LSA	AS外部への経路情報。準スタブエリア（NSSA）のASBRが生成する。NSSA内にのみ通知される。NSSAのエリア境界ルーター（ABR）では、タイプ7のLSAがタイプ5のLSAに変換される

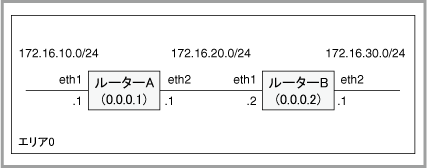

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterA(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterA(config-router)# ospf router-id 0.0.0.1 ↓



3. OSPFメッセージの送受信を行うIPインターフェースと所属エリアを指定します。


   RouterA(config-router)# network 172.16.10.0/24 area 0 ↓ RouterA(config-router)# network 172.16.20.0/24 area 0 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterB(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterB(config-router)# ospf router-id 0.0.0.2 ↓



3. OSPFメッセージの送受信を行うIPインターフェースと所属エリアを指定します。


   RouterB(config-router)# network 172.16.20.0/24 area 0 ↓ RouterB(config-router)# network 172.16.30.0/24 area 0 ↓

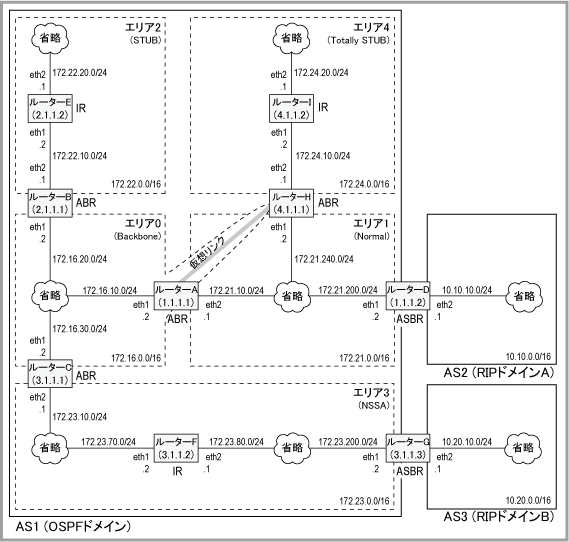

Note - 以下の構成例は、エリア種別（バックボーン、通常、スタブ、NSSAなど）やルーター種別（IR、ABR、ASBRなど）による設定の違いを示すために設計したもので、運用ネットワークで使用することを目的としたものではありませんのでご注意ください。また、スペースの都合上、構成図中で詳細を省略している箇所があります。図中「省略」の部分には、OSPFルーターやIPサブネットが複数存在しているとお考えください。

表 5

エリア	IPアドレス範囲	所属ルーター	備考
0（バックボーン）	172.16.0.0/16	A(ABR), B(ABR), C(ABR)	A・H間の仮想リンクでエリア4と接続
1（通常エリア）	172.21.0.0/16	A(ABR), D(ASBR), H(ABR)	ASBRのD経由でRIPドメインAと接続。エリア0・4間の仮想リンクの通過エリア
2（スタブエリア）	172.22.0.0/16	B(ABR), E(IR)	-
3（準スタブエリア）	172.23.0.0/16	C(ABR), F(IR), G(ASBR)	ASBRのG経由でRIPドメインBと接続
4（完全スタブエリア）	172.24.0.0/16	H(ABR), I(IR)	H・A間の仮想リンクでエリア0と接続
RIPドメインA	10.10.0.0/16	D
RIPドメインB	10.20.0.0/16	G

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterA(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterA(config-router)# ospf router-id 1.1.1.1 ↓



3. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターAはABRなので、複数のエリアに所属しています。


   RouterA(config-router)# network 172.16.10.0/24 area 0 ↓ RouterA(config-router)# network 172.21.10.0/24 area 1 ↓



4. エリア4のABRであるルーターH（4.1.1.1）との間に仮想リンクを張り、エリア4をエリア0と接続します。通過エリアはエリア1となります。仮想リンクの設定は、リンクの両端のルーターで必要です。


   RouterA(config-router)# area 1 virtual-link 4.1.1.1 ↓



5. エリア1内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア1には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア1のABRであるルーターAにおいて、これらの経路を「172.21.0.0/16」に集約するよう設定します。


   RouterA(config-router)# area 1 range 172.21.0.0/16 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterB(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterB(config-router)# ospf router-id 2.1.1.1 ↓



3. エリア2をスタブエリアに設定します。この設定は、スタブエリアに所属するすべてのルーターで行う必要があります。


   RouterB(config-router)# area 2 stub ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターBはABRなので、複数のエリアに所属しています。


   RouterB(config-router)# network 172.16.20.0/24 area 0 ↓ RouterB(config-router)# network 172.22.10.0/24 area 2 ↓



5. エリア2内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア2には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア2のABRであるルーターBにおいて、これらの経路を「172.22.0.0/16」に集約するよう設定します。


   RouterB(config-router)# area 2 range 172.22.0.0/16 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterC(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterC(config-router)# ospf router-id 3.1.1.1 ↓



3. エリア3を準スタブエリア（NSSA）に設定します。また、エリア3のABRであるルーターCにおいて、デフォルト経路のタイプ7LSAを生成し、NSSA内に通知するよう設定します。


   RouterC(config-router)# area 3 nssa default-information-originate ↓




   Note - ここで「default-information-originate」を指定しないと、エリア3内からは、ルーターD（エリア1のASBR）に接続されているRIPドメインA（10.10.0.0/16）に到達できません。



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターCはABRなので、複数のエリアに所属しています。


   RouterC(config-router)# network 172.16.30.0/24 area 0 ↓ RouterC(config-router)# network 172.23.10.0/24 area 3 ↓



5. エリア3内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア3には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア3のABRであるルーターCにおいて、これらの経路を「172.23.0.0/16」に集約するよう設定します。


   RouterC(config-router)# area 3 range 172.23.0.0/16 ↓

1. RIPルーティングプロセスを起動し、RIPモードに移行します。


   RouterD(config)# router rip ↓



2. RIPで通知するネットワークの範囲とRIPパケットの送受信を行うインターフェースを指定します。ここでは、eth2（10.10.10.1）でのみRIPパケットの送受信を有効にし、eth2に接続されている10.10.10.0/24を通知対象とします。


   RouterD(config-router)# network 10.10.10.0/24 ↓



3. RIPネットワークに対しては、OSPFネットワークへの経路をデフォルトルートとして通知します。以上でRIPの設定は完了なので、exitコマンドでグローバルコンフィグモードに戻ります。


   RouterD(config-router)# default-information originate ↓ RouterD(config-router)# exit ↓



4. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterD(config)# router ospf ↓



5. OSPFのルーターIDを設定します。


   RouterD(config-router)# ospf router-id 1.1.1.2 ↓



6. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   RouterD(config-router)# network 172.21.200.0/24 area 1 ↓



7. 非OSPF経路を集約した上でOSPFネットワークに通知するための設定をします。

   ここでは、エリア1のASBRであるルーターDにおいて、10.10.0.0〜10.10.255.255の範囲に含まれる個々の非OSPF経路を「10.10.0.0/16」に集約するよう設定します。


   RouterD(config-router)# summary-address 10.10.0.0/16 ↓



8. 非OSPF経路をAS外部経路としてOSPFドメインに取り込むための設定をします。
   ここでは、非OSPFインターフェースの直結経路とRIP経路をOSPFネットワーク内に再通知するよう設定します。


   RouterD(config-router)# redistribute rip ↓ RouterD(config-router)# redistribute connected ↓




   Note - 「redistribute rip」だけでは、RIPインターフェース（ここではeth2）の直結経路（ここでは10.10.10.0/24）がOSPFで再通知されません。これは、redistributeコマンドでは、RIPインターフェースの直結経路も非OSPFインターフェースの直結経路として扱われるためです。したがって、RIP経路をOSPFで再通知するときは、「redistribute rip」と「redistribute connected」を併用してください。

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterE(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterE(config-router)# ospf router-id 2.1.1.2 ↓



3. エリア2をスタブエリアに設定します。この設定は、スタブエリアに所属するすべてのルーターで行う必要があります。


   RouterE(config-router)# area 2 stub ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   RouterE(config-router)# network 172.22.10.0/24 area 2 ↓ RouterE(config-router)# network 172.22.20.0/24 area 2 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterF(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterF(config-router)# ospf router-id 3.1.1.2 ↓



3. エリア3を準スタブエリア（NSSA）に設定します。この設定は、NSSAに所属するすべてのルーターで行う必要があります。


   RouterF(config-router)# area 3 nssa ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   RouterF(config-router)# network 172.23.70.0/24 area 3 ↓ RouterF(config-router)# network 172.23.80.0/24 area 3 ↓

1. RIPルーティングプロセスを起動し、RIPモードに移行します。


   RouterG(config)# router rip ↓



2. RIPで通知するネットワークの範囲とRIPパケットの送受信を行うインターフェースを指定します。ここでは、eth2（10.20.10.1）でのみRIPパケットの送受信を有効にし、eth2に接続されている10.20.10.0/24を通知対象とします。


   RouterG(config-router)# network 10.20.10.0/24 ↓



3. RIPネットワークに対しては、OSPFネットワークへの経路をデフォルトルートとして通知します。以上でRIPの設定は完了なので、exitコマンドでグローバルコンフィグモードに戻ります。


   RouterG(config-router)# default-information originate ↓ RouterG(config-router)# exit ↓



4. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterG(config)# router ospf ↓



5. OSPFのルーターIDを設定します。


   RouterG(config-router)# ospf router-id 3.1.1.3 ↓



6. エリア3を準スタブエリア（NSSA）に設定します。この設定は、NSSAに所属するすべてのルーターで行う必要があります。


   RouterG(config-router)# area 3 nssa ↓



7. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   RouterG(config-router)# network 172.23.200.0/24 area 3 ↓



8. 非OSPF経路を集約した上でOSPFネットワークに通知するための設定をします。

   ここでは、エリア3のASBRであるルーターGにおいて、10.20.0.0〜10.20.255.255の範囲に含まれる個々の非OSPF経路を「10.20.0.0/16」に集約するよう設定します。


   RouterG(config-router)# summary-address 10.20.0.0/16 ↓



9. 非OSPF経路をAS外部経路としてOSPFドメインに取り込むための設定をします。
   ここでは、非OSPFインターフェースの直結経路とRIP経路をOSPFネットワーク内に再通知するよう設定します。


   RouterG(config-router)# redistribute rip ↓ RouterG(config-router)# redistribute connected ↓




   Note - 「redistribute rip」だけでは、RIPインターフェース（ここではeth2）の直結経路（ここでは10.20.10.0/24）がOSPFで再通知されません。これは、redistributeコマンドでは、RIPインターフェースの直結経路も非OSPFインターフェースの直結経路として扱われるためです。したがって、RIP経路をOSPFで再通知するときは、「redistribute rip」と「redistribute connected」を併用してください。

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterH(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterH(config-router)# ospf router-id 4.1.1.1 ↓



3. エリア4を完全スタブエリアに設定します。no-summaryオプションが完全スタブエリアの設定です。stubの設定は、完全スタブエリアに所属するすべてのルーターで行う必要がありますが、no-summaryの設定は完全スタブエリアのABRにだけ行います。


   RouterH(config-router)# area 4 stub no-summary ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターHはABRなので、複数のエリアに所属しています。


   RouterH(config-router)# network 172.21.240.0/24 area 1 ↓ RouterH(config-router)# network 172.24.10.0/24 area 4 ↓



5. エリア0のABRであるルーターA（1.1.1.1）との間に仮想リンクを張り、エリア4をエリア0と接続します。通過エリアはエリア1となります。仮想リンクの設定は、リンクの両端のルーターで必要です。


   RouterH(config-router)# area 1 virtual-link 1.1.1.1 ↓



6. エリア4内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア4には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア4のABRであるルーターHにおいて、これらの経路を「172.24.0.0/16」に集約するよう設定します。


   RouterH(config-router)# area 4 range 172.24.0.0/16 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   RouterI(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   RouterI(config-router)# ospf router-id 4.1.1.2 ↓



3. エリア4をスタブエリアに設定します。この設定は、スタブエリアに所属するすべてのルーターで行う必要があります。エリア4は完全スタブエリアですが、IRでは普通のスタブエリアと同じ設定になります。


   RouterI(config-router)# area 4 stub ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   RouterI(config-router)# network 172.24.10.0/24 area 4 ↓ RouterI(config-router)# network 172.24.20.0/24 area 4 ↓

awplus(config-router)# redistribute static metric 1000 ↓

awplus(config-router)# redistribute rip ↓ awplus(config-router)# redistribute connected ↓

awplus(config-router)# area 2 range 172.16.0.0/18 ↓

awplus(config-router)# summary-address 10.0.0.0/8 ↓

1. 認証を行うエリアに対し、area authenticationコマンドを実行して認証方式を指定します。

   簡易パスワード認証を使用する場合は次のようにします。


   awplus(config-router)# area 0 authentication ↓


   MD5ダイジェスト認証を使用する場合は次のようにします。


   awplus(config-router)# area 0 authentication message-digest ↓



2. 該当エリア所属の各OSPFインターフェースにおいて、使用する認証鍵（パスワード）を設定します。同一サブネット上のルーター間で

   簡易パスワード認証用の鍵は、ip ospf authentication-keyコマンドで指定します。


   awplus(config)# interface eth1 ↓ awplus(config-if)# ip ospf authentication-key 8aM1te9u04oh! ↓


   MD5ダイジェスト認証用の鍵は、ip ospf message-digest-keyコマンドで指定します。


   awplus(config)# interface eth1 ↓ awplus(config-if)# ip ospf message-digest-key 1 md5 8aDaYaDa!8aM1te! ↓

1. eth1に対し、認証方式（簡易パスワード認証）と認証鍵を設定します。


   awplus(config)# interface eth1 ↓ awplus(config-if)# ip ospf authentication ↓ awplus(config-if)# ip ospf authentication-key 1i4o8a8A ↓ awplus(config-if)# exit ↓



2. eth2に対し、認証方式（MD5ダイジェスト認証）と認証鍵を設定します。


   awplus(config)# interface eth2 ↓ awplus(config-if)# ip ospf authentication message-digest ↓ awplus(config-if)# ip ospf message-digest-key 1 md5 6u9u8aP8a ↓ awplus(config-if)# exit ↓

awplus# show running-config router ospf ↓

awplus# show running-config interface eth1,eth2 ↓

awplus# show ip ospf ↓

awplus# show ip ospf interface ↓

awplus# show ip ospf neighbor ↓

• show ip ospf database routerコマンド

• show ip ospf database networkコマンド

• show ip ospf database summaryコマンド

• show ip ospf database asbr-summaryコマンド

• show ip ospf database externalコマンド

• show ip ospf database nssa-externalコマンド


awplus# show ip ospf database ↓

awplus# show ip ospf route ↓

awplus# show ip route database ↓

awplus# show ip route ↓
