設定例集#3: Ethernetによる端末型インターネット接続（アドレス固定）

構成
ルーターの設定
設定の保存
ルーターのコンフィグ

設定例集#3： [ 設定例集目次 ] ページ内目次

ケーブルモデムやxDSLモデムを介して、Ethernetでインターネットサービスプロバイダー（ISP）に接続します（PPPoEは使用しません）。
この例では、グローバルIPアドレスを1個固定で割り当てられる端末型接続の基本設定を示します。
ダイナミックENATで1個のアドレスを共用し、ファイアウォールで外部からの不正アクセスを防止します。
また、LAN側クライアントの設定を簡単にするため、DNSリレーとDHCPサーバーも利用します。

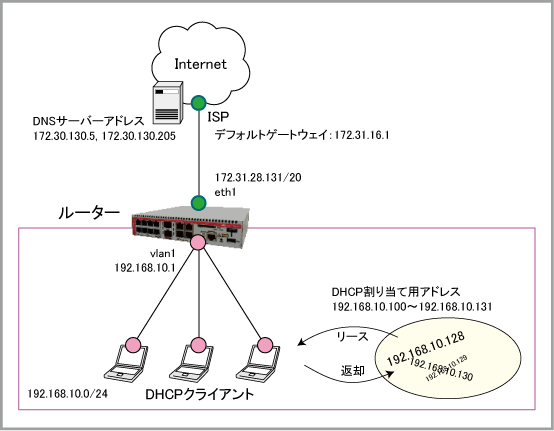

構成
設定例集#3： [ 設定例集目次 ] ページ内目次

ISPから提供された情報
IPアドレス/ネットマスク 172.31.28.131/20
デフォルトゲートウェイ 172.31.16.1
DNSサーバー 172.30.130.5, 172.30.130.205
ルーターの基本設定
WAN側（eth1）IPアドレス 172.31.28.131/20
LAN側（vlan1）IPアドレス 192.168.10.1/24
DHCPサーバー機能 有効
DHCPサーバーの設定
DHCPプール名 pool10
リース時間 2時間
対象サブネット 192.168.10.0/24
デフォルトゲートウェイ 192.168.10.1
DNSサーバー 192.168.10.1
提供するIPアドレスの範囲 192.168.10.100〜192.168.10.131（32個）


ルーターの設定
設定例集#3： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。

    no spanning-tree rstp enable

  2. WANポートeth1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth1
 ip address 172.31.28.131/20

  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface vlan1
 ip address 192.168.10.1/24

  4. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。

    zone private
 network lan
  ip subnet 192.168.10.0/24

  5. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。

    zone public
 network wan
  ip subnet 0.0.0.0/0 interface eth1
  host eth1
   ip address 172.31.28.131

  6. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.eth1 to public.wan
 protect

  7. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。

    nat
 rule 10 masq any from private to public
 enable

  8. DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。これには、ip name-serverコマンドを使います。

    ip name-server 172.30.130.5
ip name-server 172.30.130.205

  9. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・デフォルトゲートウェイ（default-router）
    ・DNSサーバーアドレス（dns-server）
    ・リース時間（lease）

    ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0

  10. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。

    service dhcp-server

  11. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。

    ip dns forwarding

  12. デフォルト経路をISPから通知された172.31.16.1に向けて設定します。これには、ip routeコマンドを使います。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。

    ip route 0.0.0.0/0 172.31.16.1

  13. 以上で設定は完了です。

    end


設定の保存
設定例集#3： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]


また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]


その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターのコンフィグ
設定例集#3： [ 設定例集目次 ] ページ内目次

!
no spanning-tree rstp enable
!
interface eth1
 ip address 172.31.28.131/20
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface eth1
  host eth1
   ip address 172.31.28.131
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.eth1 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip name-server 172.30.130.5
ip name-server 172.30.130.205
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
ip route 0.0.0.0/0 172.31.16.1
!
end



設定例集#3： [ 設定例集目次 ] ページ内目次

(C) 2015 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.F
