設定例集#4: Ethernetによる端末型インターネット接続(DHCPによる動的割り当て)


構成
ルーターの設定
設定の保存
ルーターのコンフィグ



ケーブルモデムやxDSLモデムを介して、Ethernetでインターネットサービスプロバイダー(ISP)に接続します(PPPoEは使用しません)。
この例では、DHCPによりグローバルIPアドレスを動的に割り当てられる端末型接続の基本設定を示します。
ダイナミックENATで1個のアドレスを共用し、ファイアウォールで外部からの不正アクセスを防止します。
また、LAN側クライアントの設定を簡単にするため、DNSリレーとDHCPサーバーも利用します。

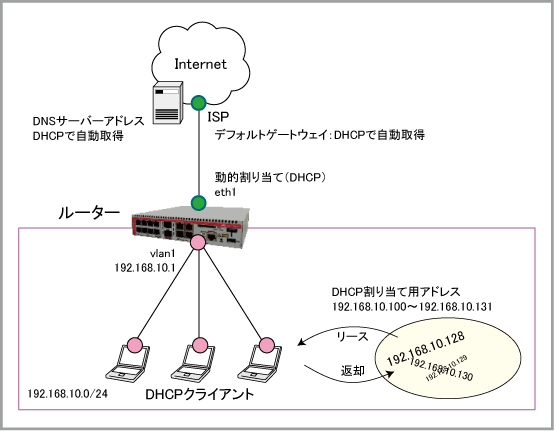

構成

ISPから提供された情報
IPアドレス/ネットマスク 動的割り当て(DHCP)
デフォルトゲートウェイ 自動取得(DHCP)
DNSサーバー 自動取得(DHCP)
ルーターの基本設定
WAN側(eth1)IPアドレス DHCPサーバーから取得
LAN側(vlan1)IPアドレス 192.168.10.1/24
DHCPサーバー機能 有効
DHCPサーバーの設定
DHCPプール名 pool10
リース時間 2時間
対象サブネット 192.168.10.0/24
デフォルトゲートウェイ 192.168.10.1
DNSサーバー 192.168.10.1
提供するIPアドレスの範囲 192.168.10.100〜192.168.10.131(32個)


ルーターの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。

    no spanning-tree rstp enable


  2. WANポートeth1のIPアドレスをDHCPで自動取得するように設定します。これにはip address dhcpコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth1
     ip address dhcp


  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface vlan1
     ip address 192.168.10.1/24


  4. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。

    zone private
     network lan
      ip subnet 192.168.10.0/24


  5. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。

    zone public
     network wan
      ip subnet 0.0.0.0/0 interface eth1
      host eth1
       ip address dynamic interface eth1


  6. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ここでは、DHCPパケットを表すカスタムアプリケーション「dhcp」を定義します。

    application dhcp
     protocol udp
     sport 67 to 68
     dport 67 to 68


  7. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します(ここでは本製品・端末間の通信)
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します
    ・rule 40 - 本製品のWAN側インターフェースから外部へのDHCP通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit dns from public.wan.eth1 to public.wan
     rule 40 permit dhcp from public.wan.eth1 to public.wan
     protect


  8. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。

    nat
     rule 10 masq any from private to public
     enable


  9. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット(network
    ・リースするIPアドレス(range
    ・デフォルトゲートウェイ(default-router
    ・DNSサーバーアドレス(dns-server
    ・リース時間(lease

    ip dhcp pool pool10
     network 192.168.10.0 255.255.255.0
     range 192.168.10.100 192.168.10.131
     default-router 192.168.10.1
     dns-server 192.168.10.1
     lease 0 2 0


  10. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。

    service dhcp-server


  11. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。

    ip dns forwarding


  12. 以上で設定は完了です。

    end



設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config
Building configuration...
[OK]


また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory
Building configuration...
[OK]


その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 ip address dhcp
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface eth1
  host eth1
   ip address dynamic interface eth1
!
application dhcp
 protocol udp
 sport 67 to 68
 dport 67 to 68
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.eth1 to public.wan
 rule 40 permit dhcp from public.wan.eth1 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
end
