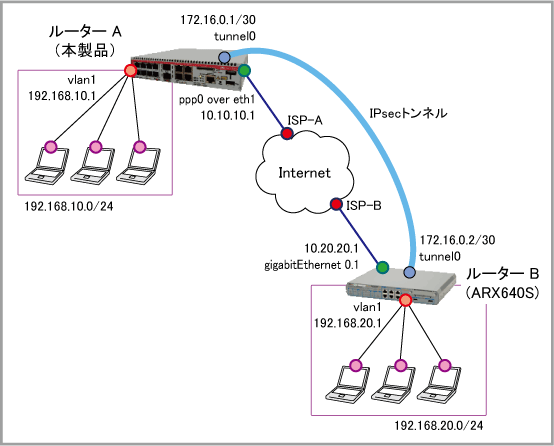

設定例集#18: PPPoE接続環境におけるARX640Sとの2点間IPsec VPN（両側アドレス固定）

	ルーターA （本製品）	ルーターB （ARX640S）
ISPから提供された情報
ISP接続用ユーザー名	user@ispA	user@ispB
ISP接続用パスワード	isppasswdA	isppasswdB
PPPoEサービス名	指定なし	指定なし
WAN側IPアドレス	10.10.10.1/32	10.20.20.1/32
ルーターの基本設定
WAN側物理インターフェース	eth1	gigabitEthernet0
WAN側（ppp0）IPアドレス	10.10.10.1/32	10.20.20.1/32
LAN側（vlan1）IPアドレス	192.168.10.1/24	192.168.20.1/24
IPsecトンネル（tunnel0）IPアドレス	172.16.0.1/30	172.16.0.2/30

• ルーターA・B間: secret


1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
   スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。


   no spanning-tree rstp enable

2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface eth1 encapsulation ppp 0

3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

   ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
   ・LCP EchoによるPPP接続状態の確認（keepalive）
   ・IPCPによるIPアドレスの取得要求（ip address negotiated）
   ・ユーザー名（ppp username）
   ・パスワード（ppp password）
   ・MSS書き換え（ip tcp adjust-mss）

   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface ppp0 ppp ipcp dns request keepalive ip address negotiated ppp username user@ispA ppp password isppasswdA ip tcp adjust-mss 1414

4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
   IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。


   interface vlan1 ip address 192.168.10.1/24

5. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
   エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

   内部ネットワークを表すゾーン「private」を作成します。
   これには、zone、network、ip subnetの各コマンドを使います。


   zone private network lan ip subnet 192.168.10.0/24 ip subnet 192.168.20.0/24

6. 外部ネットワークを表すゾーン「public」を作成します。
   前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。


   zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address dynamic interface ppp0

7. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
   これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
   アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

   IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。


   application esp protocol 50

8. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。


   application isakmp protocol udp sport 500 dport 500

9. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
   これには、firewall、rule、protectの各コマンドを使います。

   ・rule 10 - 内部から内部への通信を許可します
   ・rule 20 - 内部から外部への通信を許可します
   ・rule 30, 40 - ISAKMPパケットを許可します
   ・rule 50, 60 - IPsec（ESP）パケットを許可します
   ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

   ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。


   firewall rule 10 permit any from private to private rule 20 permit any from private to public rule 30 permit isakmp from public.wan.ppp0 to public.wan rule 40 permit isakmp from public.wan to public.wan.ppp0 rule 50 permit esp from public.wan.ppp0 to public.wan rule 60 permit esp from public.wan to public.wan.ppp0 rule 70 permit dns from public.wan.ppp0 to public.wan protect

10. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。


    nat rule 10 masq any from private to public enable

11. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。


    crypto isakmp key secret address 10.20.20.1

12. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）


    interface tunnel0 ip address 172.16.0.1/30 tunnel source ppp0 tunnel destination 10.20.20.1 tunnel mode ipsec ipv4 tunnel protection ipsec

13. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。


    ip dns forwarding

14. デフォルト経路（0.0.0.0/0）とルーターBのLAN側（192.168.20.0/24）への経路を設定します。これにはip routeコマンドを使います。
    ただし、ルーター間のVPN接続が有効になるまでは、対向側LANへの経路は使用できないように設定します。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。


    ip route 0.0.0.0/0 ppp0 ip route 192.168.20.0/24 tunnel0 ip route 192.168.20.0/24 Null 254

15. 以上で設定は完了です。


    end

Note - ARX640Sの設定に関する詳細は、ARX640Sのドキュメントをご参照ください。

1. IPインターフェースがリンクダウンしているときでも、そのインターフェース宛の通信に応答できるように設定します。


   ip address-up-always

2. ISPから通知されたPPPユーザー名やパスワード等のPPP設定情報を作成します。


   ppp profile pppoe0 my-username user@ispB password isppasswdB

3. WAN0インターフェース（gigabitEthernet 0）を有効にします。


   interface gigabitEthernet 0 no shutdown

4. WAN0インターフェース上にPPPoEインターフェース（gigabitEthernet 0.1）を作成し、インターフェースを使用できるようにします。
   接続時にIPアドレス割り当ての要求を行うように設定し、このインターフェース上で使用するPPP設定情報を括り付けます。
   また、LAN側ネットワークに接続されているすべてのコンピューターがENAT（NAPT）機能を使用できるよう設定します。
   外部からのアタック検出時やアタック発生中にパケットを破棄するように設定します。


   interface gigabitEthernet 0.1 ip address ipcp ip tcp mss auto no shutdown pppoe enable ppp bind-profile pppoe0 ip napt inside any ip traffic-filter pppoe0-in in ip traffic-filter pppoe0-out out ip ids in protect

5. LAN側インターフェース（vlan 1）にIPアドレスを設定します。


   interface vlan 1 ip address 192.168.20.1/24 no shutdown

6. トンネルインターフェース（tunnel 0）を作成し、インターフェースを使用できるようにします。
   このトンネルインターフェースに対応するIPsecポリシーを設定します。


   interface tunnel 0 tunnel mode ipsec ip address 172.16.0.2/30 ip tcp mss auto no shutdown tunnel policy vpn

7. IPsec処理の適用対象パケットを指定するためのアクセスリストipsecを作成します。


   access-list ip extended ipsec permit ip any any

8. ISAKMPパケットだけを許可し他の通信はすべて遮断するアクセスリストpppoe-inを作成します。


   access-list ip extended pppoe0-in dynamic permit udp any interface gigabitEthernet 0.1 eq 500

9. すべての通信を許可するアクセスリストpppoe0-outを作成します。


   access-list ip extended pppoe0-out dynamic permit ip any any

10. フェーズ1のプロポーザルを設定します。


    isakmp proposal isakmp encryption aes256 prf sha1 hash sha1 group 14 isakmp proposal isakmp lifetime 86400

11. ISAKMPポリシーを設定します。


    isakmp policy vpn peer 10.10.10.1 mode ikev2 auth preshared key secret proposal isakmp keepalive enable nat-traversal enable

12. フェーズ2のプロポーザルを設定します。


    ipsec proposal ipsec esp encryption aes256 hash sha1 ipsec proposal ipsec lifetime 28800

13. IPsecポリシーを設定します。


    ipsec policy vpn peer 10.10.10.1 access-list ipsec proposal ipsec always-up-sa

14. DNSリレー機能を有効にします。


    proxydns ip enable

15. デフォルト経路（0.0.0.0/0）とルーターAのLAN側（192.168.10.0/24）への経路を設定します。
    ただし、ルーター間のVPN接続が有効になるまでは、対向側LANへの経路は使用できないように設定します。


    ip route default gigabitEthernet 0.1 ip route 192.168.10.0/24 tunnel 0 ip route 192.168.10.0/24 Null 254

16. 以上で設定は完了です。


    end

awplus# copy running-config startup-config ↓ Building configuration... [OK]

awplus# write memory ↓ Building configuration... [OK]

! no spanning-tree rstp enable ! interface eth1 encapsulation ppp 0 ! interface ppp0 ppp ipcp dns request keepalive ip address negotiated ppp username user@ispA ppp password isppasswdA ip tcp adjust-mss 1414 ! interface vlan1 ip address 192.168.10.1/24 ! zone private network lan ip subnet 192.168.10.0/24 ip subnet 192.168.20.0/24 ! zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address dynamic interface ppp0 ! application esp protocol 50 ! application isakmp protocol udp sport 500 dport 500 ! firewall rule 10 permit any from private to private rule 20 permit any from private to public rule 30 permit isakmp from public.wan.ppp0 to public.wan rule 40 permit isakmp from public.wan to public.wan.ppp0 rule 50 permit esp from public.wan.ppp0 to public.wan rule 60 permit esp from public.wan to public.wan.ppp0 rule 70 permit dns from public.wan.ppp0 to public.wan protect ! nat rule 10 masq any from private to public enable ! crypto isakmp key secret address 10.20.20.1 ! interface tunnel0 ip address 172.16.0.1/30 tunnel source ppp0 tunnel destination 10.20.20.1 tunnel mode ipsec ipv4 tunnel protection ipsec ! ip dns forwarding ! ip route 0.0.0.0/0 ppp0 ip route 192.168.20.0/24 tunnel0 ip route 192.168.20.0/24 Null 254 ! end

Note - ARX640Sの設定に関する詳細は、ARX640Sのドキュメントをご参照ください。

! ip address-up-always ! ppp profile pppoe0 my-username user@ispB password isppasswdB ! interface gigabitEthernet 0 no shutdown ! interface gigabitEthernet 0.1 ip address ipcp ip tcp mss auto no shutdown pppoe enable ppp bind-profile pppoe0 ip napt inside any ip traffic-filter pppoe0-in in ip traffic-filter pppoe0-out out ip ids in protect ! interface vlan 1 ip address 192.168.20.1/24 no shutdown ! interface tunnel 0 tunnel mode ipsec ip address 172.16.0.2/30 ip tcp mss auto no shutdown tunnel policy vpn ! access-list ip extended ipsec permit ip any any ! access-list ip extended pppoe0-in dynamic permit udp any interface gigabitEthernet 0.1 eq 500 ! access-list ip extended pppoe0-out dynamic permit ip any any ! isakmp proposal isakmp encryption aes256 prf sha1 hash sha1 group 14 isakmp proposal isakmp lifetime 86400 ! isakmp policy vpn peer 10.10.10.1 mode ikev2 auth preshared key secret proposal isakmp keepalive enable nat-traversal enable ! ipsec proposal ipsec esp encryption aes256 hash sha1 ipsec proposal ipsec lifetime 28800 ! ipsec policy vpn peer 10.10.10.1 access-list ipsec proposal ipsec always-up-sa ! proxydns ip enable ! ip route default gigabitEthernet 0.1 ip route 192.168.10.0/24 tunnel 0 ip route 192.168.10.0/24 Null 254 ! end
