設定例集#16: アプリケーションコントロール(DPI = ディープパケットインスペクション)


構成
ルーターの設定
設定の保存
ファイアウォールログについて
ルーターのコンフィグ



本製品のアプリケーションコントロール(DPI = ディープパケットインスペクション)機能を利用すると、従来型ファイアウォールのようなIPアドレスやポート番号だけでなく、パケットのデータ部を監視することで特定のアプリケーションによる通信をコントロールすることが可能です。
この例では、ルーター配下からのファイル共有ソフトShareとWinnyを使用したインターネットへの通信を制限しています。

Note
アプリケーションコントロール(DPI)機能はAT-AR2050Vでは使用できません。
Note
アプリケーションコントロール(DPI)機能を使用するにはアニュアルライセンスが必要です。

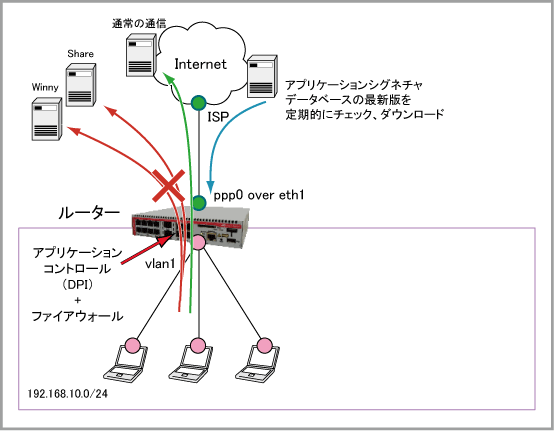

構成

ISPから提供された情報
ISP接続用ユーザー名 user@isp
ISP接続用パスワード isppasswd
PPPoEサービス名 指定なし
WAN側IPアドレス 動的割り当て(IPCP)
接続形態 端末型
ルーターの基本設定
WAN側物理インターフェース eth1
WAN側(ppp0)IPアドレス 接続時にISPから取得
LAN側(vlan1)IPアドレス 192.168.10.1/24

ルーターの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp
     ppp password isppasswd
     ip tcp adjust-mss pmtu

  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.10.1/24

  5. アプリケーションコントロール(DPI)機能の設定を行います。
    これには、dpiprovider proceraenableの各コマンドを使います。
    アプリケーションコントロール(DPI)の詳細は「UTM」/「アプリケーションコントロール(DPI)」をご覧ください。
    dpi
     provider procera
     enable

  6. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.10.0/24

  7. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ここでは、アプリケーションコントロール(DPI)機能によってShareおよびWinnyの通信と判別された内→外のトラフィックを破棄するよう設定しています。

    ・rule 10 - 内部から外部への Share(sharep2p)通信を破棄します
    ・rule 20 - 内部から外部への Winny(winny)通信を破棄します
    ・rule 30 - 内部から内部への通信を許可します
    ・rule 40 - 内部から外部への通信を許可します
    ・rule 50 - アプリケーションシグネチャデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのDNS通信を許可します
    ・rule 60 - アプリケーションシグネチャデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのHTTPS通信を許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部への通信について、DPIによる判別が完了していないトラフィックを許可します
    (DPI機能の有効時には事前定義アプリケーション「dns」よりもDPIアプリケーション「dns」が優先されるため、ルール「50」を機能させるためにこのルールが必要です)

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 deny sharep2p from private to public
     rule 20 deny winny from private to public
     rule 30 permit any from private to private
     rule 40 permit any from private to public
     rule 50 permit dns from public.wan.ppp0 to public
     rule 60 permit https from public.wan.ppp0 to public
     rule 70 permit undecided from public.wan.ppp0 to public
     protect

  9. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  10. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0

  11. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
dpi
 provider procera
 enable
!
zone private
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
firewall
 rule 10 deny sharep2p from private to public
 rule 20 deny winny from private to public
 rule 30 permit any from private to private
 rule 40 permit any from private to public
 rule 50 permit dns from public.wan.ppp0 to public
 rule 60 permit https from public.wan.ppp0 to public
 rule 70 permit undecided from public.wan.ppp0 to public
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip route 0.0.0.0/0 ppp0
!
end
