バイパスポートを使用した非対称型WAN回線冗長構成の設定例です。
ここでは、AT-AR4050SをAMFマスターとして動作させ、インターネット経由で同一のAMFネットワークを構築します。

Note
AMFマスター機能を使用するにはAMFマスターライセンスが必要です。
Note
AMFマスター機能はAT-AR4050Sでのみ利用可能です。
Note
AT-AR4050Sは外部メディアとしてUSBメモリーとSDHCカードの両方をサポートしていますが、AMFバックアップ機能においてはSDHCカードのみ使用可能です。

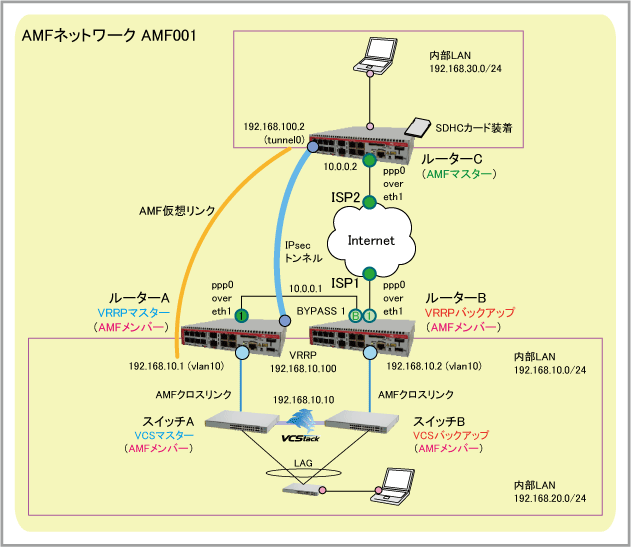

構成

AMF関連設定
AMFネットワーク名 AMF001
AMFマスター ルーターC
AMFバックアップ用外部メディア SDHCカード
AMF仮想リンク ルーターA・C間:192.168.10.1(ルーターA:AMFメンバー) - 192.168.100.2(ルーターC:AMFマスター)
ルーターB・C間:192.168.10.2(ルーターB:AMFメンバー) - 192.168.100.2(ルーターC:AMFマスター)
※ルーターA・Bのうち、VRRPマスタールーターとして動作しているほうが実際にAMF仮想リンクの接続を行います。
(VRRPバックアップルーターとして動作しているほうのAMF仮想リンクはブロックとなります)
ISPから提供された情報

ルーターA
ルーターB
ルーターC
(AT-AR4050S)
バイパスポートを利用して同一回線に接続
(実際に接続するのはVRRPマスターのみ)
ISP接続用ユーザー名 user@isp1(共通) user@isp2
ISP接続用パスワード isppasswd1(共通) isppasswd2
PPPoEサービス名 指定なし(共通) 指定なし
WAN側IPアドレス 10.0.0.1/32(共通) 10.0.0.2/32
DNSサーバーIPアドレス 自動取得(IPCP)(共通) 自動取得(IPCP)
ルーターの基本設定
WAN側物理インターフェース eth1 eth1 eth1
WAN側(ppp0)IPアドレス 10.0.0.1/32(VRRPマスター側でのみ有効) 10.0.0.2/32
LAN側(vlan1)IPアドレス 192.168.10.1/24 192.168.10.2/24 192.168.30.1/24

[事前共有鍵]

ルーターには、次のような方針で設定を行います。

この例では、以下の点に注意してください。

ルーターAの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    ※ルーターA・Bはバイパスポートを通じて同じ回線に接続されているため、PPPoE接続設定は同一です。実際にPPPoE接続を行うのは、VRRPのマスタールーターとして動作している側だけです。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp1
     ppp password isppasswd1
     ip tcp adjust-mss pmtu

  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
     vlan 10 state enable

  5. AMFノード名(ホスト名)を設定します。これにはhostnameコマンドを使います。
    hostname RouterA

  6. AMFで使用するネットワーク名を設定します(atmf network-name)。
    AMFの詳細は、「アライドテレシスマネージメントフレームワーク(AMF)」の「概要」「導入」「運用」「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001

  7. AMFマスター(ルーターC)との間にAMF仮想リンクを設定します。これにはatmf virtual-linkコマンドを使います。

    ※実際に仮想リンクが接続状態になるのは、ppp0の接続を確立しているVRRPのマスタールーター側だけです。
    atmf virtual-link id 1 ip 192.168.10.1 remote-id 1 remote-ip 192.168.100.2

  8. AMF対応スイッチと接続するLANポートにAMFクロスリンクの設定をします(switchport atmf-crosslink)。
    interface port1.0.1
     switchport
     switchport atmf-crosslink
     switchport mode trunk
     switchport trunk allowed vlan add 10

  9. LAN側インターフェースvlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
     ip address 192.168.10.1/24

  10. バイパスポートを利用した冗長構成を組むため、HA(High Availability)モードのVRRPを設定します。
    これには、router vrrpvirtual-ipcircuit-failoverpriorityha associateenableの各コマンドを使います。
    ルーターAは初期状態でマスタールーターとなるため、バイパスポートのリレー制御(ha associateコマンドのwan-bypassパラメーター)は不要です。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。
    router vrrp 10 vlan10
     virtual-ip 192.168.10.100 backup
     circuit-failover eth1 2
     priority 101
     ha associate
     enable

  11. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    AMFマネージメントサブネット(atmf management subnet)を表すゾーン「lan-atmf」を定義します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone lan-atmf
     network atmf-link
      ip subnet 172.31.0.0/16

  12. 内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側の内部ネットワークを表す「lan」、リモート側の内部ネットワークを表す「peer」、IPsecトンネル上のサブネットを表す「tunnel」、VRRPパケットを表す「vrrp」の4つのネットワークを定義しています。
    zone private
     network lan
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
     network peer
      ip subnet 192.168.30.0/24
     network tunnel
      ip subnet 192.168.100.0/30
     network vrrp
      ip subnet 224.0.0.18/32

  13. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  14. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  15. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     sport 500
     dport 500

  16. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10, 20 - ISAKMPパケットを許可します
    ・rule 30, 40 - IPsec(ESP)パケットを許可します
    ・rule 50 - AMFマネージメントサブネット上の通信を許可します
    ・rule 60 - 内部ネットワーク間の通信を許可します
    ・rule 70 - 内部ネットワークから外部への通信を許可します
    ・rule 80 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit isakmp from public.wan.ppp0 to public.wan
     rule 20 permit isakmp from public.wan to public.wan.ppp0
     rule 30 permit esp from public.wan.ppp0 to public.wan
     rule 40 permit esp from public.wan to public.wan.ppp0
     rule 50 permit any from lan-atmf to lan-atmf
     rule 60 permit any from private to private
     rule 70 permit any from private to public
     rule 80 permit dns from public.wan.ppp0 to public.wan
     protect

  17. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  18. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.2

  19. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    ・トンネルインターフェースのMTU(mtu

    ※バイパスポートを使って共有しているppp0上にIPsecトンネルを張るため、トンネル設定は同一です。実際にトンネル接続を行うのは、ppp0の接続を確立しているVRRPのマスタールーター側だけです。
    interface tunnel0
     ip address 192.168.100.1/30
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.2
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260
     mtu 1300

  20. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・ローカル側の内部ネットワーク(192.168.20.0/24)へはAMFメンバースイッチ 192.168.10.10 経由
    ・リモート側の内部ネットワーク(192.168.30.0/24)へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他(0.0.0.0/0)は ppp0 経由(デフォルト経路)

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.20.0/24 192.168.10.10
    ip route 192.168.30.0/24 tunnel0
    ip route 192.168.30.0/24 Null 254

  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  22. 以上で設定は完了です。
    end


ルーターBの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    ※ルーターA・Bはバイパスポートを通じて同じ回線に接続されているため、PPPoE接続設定は同一です。実際にPPPoE接続を行うのは、VRRPのマスタールーターとして動作している側だけです。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp1
     ppp password isppasswd1
     ip tcp adjust-mss pmtu

  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
     vlan 10 state enable

  5. AMFノード名(ホスト名)を設定します。これにはhostnameコマンドを使います。
    hostname RouterB

  6. AMFで使用するネットワーク名を設定します(atmf network-name)。
    AMFの詳細は、「アライドテレシスマネージメントフレームワーク(AMF)」の「概要」「導入」「運用」「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001

  7. AMFマスター(ルーターC)との間にAMF仮想リンクを設定します。これにはatmf virtual-linkコマンドを使います。

    ※実際に仮想リンクが接続状態になるのは、ppp0の接続を確立しているVRRPのマスタールーター側だけです。
    atmf virtual-link id 1 ip 192.168.10.2 remote-id 2 remote-ip 192.168.100.2

  8. AMF対応スイッチと接続するLANポートにAMFクロスリンクの設定をします(switchport atmf-crosslink)。
    interface port1.0.1
     switchport
     switchport atmf-crosslink
     switchport mode trunk
     switchport trunk allowed vlan add 10

  9. LAN側インターフェースvlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
     ip address 192.168.10.2/24

  10. バイパスポートを利用した冗長構成を組むため、HA(High Availability)モードのVRRPを設定します。
    これには、router vrrpvirtual-ipha associateenableの各コマンドを使います。
    ルーターBは初期状態でバックアップルーターとなるため、ha associateコマンドのwan-bypassパラメーターでWANポート(eth1)に対応するバイパスポート「1」のリレー制御を有効にします。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。
    router vrrp 10 vlan10
     virtual-ip 192.168.10.100 backup
     ha associate wan-bypass 1
     enable

  11. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    AMFマネージメントサブネット(atmf management subnet)を表すゾーン「lan-atmf」を定義します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone lan-atmf
     network atmf-link
      ip subnet 172.31.0.0/16

  12. 内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側の内部ネットワークを表す「lan」、リモート側の内部ネットワークを表す「peer」、IPsecトンネル上のサブネットを表す「tunnel」、VRRPパケットを表す「vrrp」の4つのネットワークを定義しています。
    zone private
     network lan
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
     network peer
      ip subnet 192.168.30.0/24
     network tunnel
      ip subnet 192.168.100.0/30
     network vrrp
      ip subnet 224.0.0.18/32

  13. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  14. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  15. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     sport 500
     dport 500

  16. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10, 20 - ISAKMPパケットを許可します
    ・rule 30, 40 - IPsec(ESP)パケットを許可します
    ・rule 50 - AMFマネージメントサブネット上の通信を許可します
    ・rule 60 - 内部ネットワーク間の通信を許可します
    ・rule 70 - 内部ネットワークから外部への通信を許可します
    ・rule 80 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit isakmp from public.wan.ppp0 to public.wan
     rule 20 permit isakmp from public.wan to public.wan.ppp0
     rule 30 permit esp from public.wan.ppp0 to public.wan
     rule 40 permit esp from public.wan to public.wan.ppp0
     rule 50 permit any from lan-atmf to lan-atmf
     rule 60 permit any from private to private
     rule 70 permit any from private to public
     rule 80 permit dns from public.wan.ppp0 to public.wan
     protect

  17. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  18. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.2

  19. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    ・トンネルインターフェースのMTU(mtu

    ※バイパスポートを使って共有しているppp0上にIPsecトンネルを張るため、トンネル設定は同一です。実際にトンネル接続を行うのは、ppp0の接続を確立しているVRRPのマスタールーター側だけです。
    interface tunnel0
     ip address 192.168.100.1/30
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.2
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260
     mtu 1300

  20. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・ローカル側の内部ネットワーク(192.168.20.0/24)へはAMFメンバースイッチ 192.168.10.10 経由
    ・リモート側の内部ネットワーク(192.168.30.0/24)へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他(0.0.0.0/0)は ppp0 経由(デフォルト経路)

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.20.0/24 192.168.10.10
    ip route 192.168.30.0/24 tunnel0
    ip route 192.168.30.0/24 Null 254

  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  22. 以上で設定は完了です。
    end


ルーターCの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp2
     ppp password isppasswd2
     ip tcp adjust-mss pmtu

  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
     vlan 30 state enable

  5. AMFノード名(ホスト名)を設定します。これにはhostnameコマンドを使います。
    hostname RouterC

  6. AMFの各種設定を行います。

    ・AMFネットワーク名の設定(atmf network-name
    ・AMFマスター機能の有効化(atmf master

    AMFの詳細は、「アライドテレシスマネージメントフレームワーク(AMF)」の「概要」「導入」「運用」「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
    atmf master

  7. AMFメンバー(ルーターA・B)との間にAMF仮想リンクを設定します。これにはatmf virtual-linkコマンドを使います。

    ※ここでは仮想リンクを2本設定していますが、実際に接続が確立されるのは、ルーターA・BのうちVRRPのマスタールーターとして動作している側とだけです。
    atmf virtual-link id 1 ip 192.168.100.2 remote-id 1 remote-ip 192.168.10.1
    atmf virtual-link id 2 ip 192.168.100.2 remote-id 1 remote-ip 192.168.10.2

  8. LANポートをvlan30のタグなしポートに設定します。
    interface port1.0.1-1.0.8
     switchport
     switchport mode access
     switchport access vlan 30

  9. LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan30
     ip address 192.168.30.1/24

  10. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    AMFマネージメントサブネット(atmf management subnet)を表すゾーン「lan-atmf」を定義します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone lan-atmf
     network atmf-link
      ip subnet 172.31.0.0/16

  11. 内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側の内部ネットワークを表す「lan」、リモート側の内部ネットワークを表す「peer」、IPsecトンネル上のサブネットを表す「tunnel」の3つのネットワークを定義しています。
    zone private
     network lan
      ip subnet 192.168.30.0/24
     network peer
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
     network tunnel
      ip subnet 192.168.100.0/30

  12. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     sport 500
     dport 500

  15. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10, 20 - ISAKMPパケットを許可します
    ・rule 30, 40 - IPsec(ESP)パケットを許可します
    ・rule 50 - AMFマネージメントサブネット上の通信を許可します
    ・rule 60 - 内部ネットワーク間の通信を許可します
    ・rule 70 - 内部ネットワークから外部への通信を許可します
    ・rule 80 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit isakmp from public.wan.ppp0 to public.wan
     rule 20 permit isakmp from public.wan to public.wan.ppp0
     rule 30 permit esp from public.wan.ppp0 to public.wan
     rule 40 permit esp from public.wan to public.wan.ppp0
     rule 50 permit any from lan-atmf to lan-atmf
     rule 60 permit any from private to private
     rule 70 permit any from private to public
     rule 80 permit dns from public.wan.ppp0 to public.wan
     protect

  16. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  17. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.1

  18. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    ・トンネルインターフェースのMTU(mtu
    interface tunnel0
     ip address 192.168.100.2/30
     tunnel source 10.0.0.2
     tunnel destination 10.0.0.1
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260
     mtu 1300

  19. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク(192.168.10.0/24、192.168.20.0/24)へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他(0.0.0.0/0)は ppp0 経由(デフォルト経路)

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.10.0/24 tunnel0
    ip route 192.168.10.0/24 Null 254
    ip route 192.168.20.0/24 tunnel0
    ip route 192.168.20.0/24 Null 254

  20. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  21. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10 state enable
!
hostname RouterA
!
atmf network-name AMF001
!
atmf virtual-link id 1 ip 192.168.10.1 remote-id 1 remote-ip 192.168.100.2
!
interface port1.0.1
 switchport
 switchport atmf-crosslink
 switchport mode trunk
 switchport trunk allowed vlan add 10
!
interface vlan10
 ip address 192.168.10.1/24
!
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 circuit-failover eth1 2
 priority 101
 ha associate
 enable
!
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.30.0/24
 network tunnel
  ip subnet 192.168.100.0/30
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from lan-atmf to lan-atmf
 rule 60 permit any from private to private
 rule 70 permit any from private to public
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.2
!
interface tunnel0
 ip address 192.168.100.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 192.168.10.10
ip route 192.168.30.0/24 tunnel0
ip route 192.168.30.0/24 Null 254
!
ip dns forwarding
!
end

ルーターBのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10 state enable
!
hostname RouterB
!
atmf network-name AMF001
!
atmf virtual-link id 1 ip 192.168.10.2 remote-id 2 remote-ip 192.168.100.2
!
interface port1.0.1
 switchport
 switchport atmf-crosslink
 switchport mode trunk
 switchport trunk allowed vlan add 10
!
interface vlan10
 ip address 192.168.10.2/24
!
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 ha associate wan-bypass 1
 enable
!
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.30.0/24
 network tunnel
  ip subnet 192.168.100.0/30
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from lan-atmf to lan-atmf
 rule 60 permit any from private to private
 rule 70 permit any from private to public
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.2
!
interface tunnel0
 ip address 192.168.100.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 192.168.10.10
ip route 192.168.30.0/24 tunnel0
ip route 192.168.30.0/24 Null 254
!
ip dns forwarding
!
end

ルーターCのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 30 state enable
!
hostname RouterC
!
atmf network-name AMF001
atmf master
!
atmf virtual-link id 1 ip 192.168.100.2 remote-id 1 remote-ip 192.168.10.1
atmf virtual-link id 2 ip 192.168.100.2 remote-id 1 remote-ip 192.168.10.2
!
interface port1.0.1-1.0.8
 switchport
 switchport mode access
 switchport access vlan 30
!
interface vlan30
 ip address 192.168.30.1/24
!
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
!
zone private
 network lan
  ip subnet 192.168.30.0/24
 network peer
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 192.168.100.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from lan-atmf to lan-atmf
 rule 60 permit any from private to private
 rule 70 permit any from private to public
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
interface tunnel0
 ip address 192.168.100.2/30
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
!
ip dns forwarding
!
end



(C) 2015 - 2017 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.P
