設定例集#23: VRRPを使用したVPN冗長構成（AMF併用。AT-AR4050SがAMFマスター）

構成

ルーターAの設定

ルーターBの設定

ルーターCの設定

VRRP（Virtual Router Redundancy Protocol）は、複数のルーターを連携させ1台のルーターであるかのように見せかけることで、IPネットワークの冗長構成を可能にする機能です。
この例では、本社とIPsec（ESP）トンネルで結ばれている支社側をVRRPで冗長化しています。
また、本社側のAT-AR4050SをAMFマスターとすることにより、本社、支社間でAMFネットワークの構築も行います。

Note
AMFマスター機能を使用するにはAMFマスターライセンスが必要です。

Note
AMFマスター機能はAT-AR4050Sでのみ利用可能です。

Note
AT-AR4050Sは外部メディアとしてUSBメモリーとSDHCカードの両方をサポートしていますが、AMFバックアップ機能においてはSDHCカードのみ使用可能です。

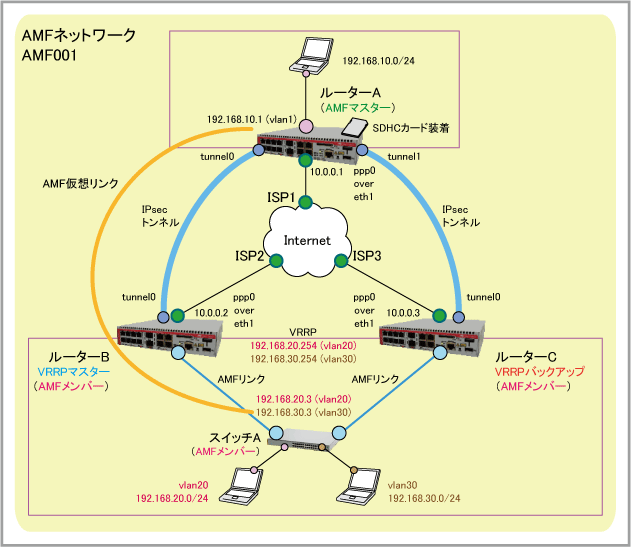

構成

AMF関連設定
AMFネットワーク名	AMF001
AMFマスター	ルーターA
AMFバックアップ用外部メディア	SDHCカード
AMF仮想リンク	192.168.10.1（ルーターA：AMFマスター） - 192.168.20.3（スイッチA：AMFメンバー）
ISPから提供された情報
	ルーターA （AT-AR4050S）	ルーターB	ルーターC
ISP接続用ユーザー名	user@isp1	user@isp2	user@isp3
ISP接続用パスワード	isppasswd1	isppasswd2	isppasswd3
PPPoEサービス名	指定なし	指定なし	指定なし
WAN側IPアドレス	10.0.0.1/32	10.0.0.2/32	10.0.0.3/32
DNSサーバーIPアドレス	自動取得（IPCP）	自動取得（IPCP）	自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース	eth1	eth1	eth1
WAN側IPアドレス	10.0.0.1/32 (ppp0)	10.0.0.2/32 (ppp0)	10.0.0.3/32 (ppp0)
LAN側IPアドレス	192.168.10.1/24 (vlan1)	192.168.20.1/24 (vlan20) 192.168.30.1/24 (vlan30)	192.168.20.2/24 (vlan20) 192.168.30.2/24 (vlan30)

[事前共有鍵]

ルーターA・B間: secret-ab
ルーターA・C間: secret-ac

[VRRP]

バーチャルIPアドレス
- vlan20: 192.168.20.254
- vlan30: 192.168.30.254
優先度
- ルーターB（初期マスタールーター）: 101
- ルーターC（初期バックアップルーター）: 100

この例では、以下の点に注意してください。

すべての拠点にグローバルアドレス1個が固定的に割り当てられていると仮定しています。
ルーターB/C配下のPCでは、プライマリーDNSサーバーアドレスをVRRPマスタールーターのLAN側実IPアドレスに、またセカンダリーDNSサーバーアドレスをVRRPバックアップルーターのLAN側実IPアドレスに設定してください。

ルーターAの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・ユーザー名（ppp username）
・パスワード（ppp password）
・IPアドレスの固定設定（ip address）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
```
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.10.1/24
```
AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
```
hostname RouterA
```
AMFの各種設定を行います。

・AMFネットワーク名の設定（atmf network-name）
・AMFマスター機能の有効化（atmf master）

AMFの詳細は、「アライドテレシスマネージメントフレームワーク（AMF）」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
```
atmf network-name AMF001
atmf master
```
AMFメンバー（スイッチA）との間にAMF仮想リンクを設定します。これにはatmf virtual-linkコマンドを使います。
```
atmf virtual-link id 1 ip 192.168.10.1 remote-id 1 remote-ip 192.168.20.3
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

AMFマネージメントサブネット（atmf management subnet）を表すゾーン「lan-atmf」を定義します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
```
内部ネットワークを表すゾーン「private」を作成します。
ここでは、ゾーン「private」内にローカル側、リモート側の内部ネットワークとIPsecトンネル上のサブネットを表す「lan」というネットワークを定義しています。
```
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
```
ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 sport 500
 dport 500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部ネットワーク間の通信を許可します
・rule 20 - 内部ネットワークから外部への通信を許可します
・rule 30, 40 - ISAKMPパケットを許可します
・rule 50, 60 - IPsec（ESP）パケットを許可します
・rule 70 - AMFマネージメントサブネット上の通信を許可します
・rule 80 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit any from lan-atmf to lan-atmf
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret-ab address 10.0.0.2
crypto isakmp key secret-ac address 10.0.0.3
```
IPsecトンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
・トンネルインターフェースのMTU（mtu）
```
interface tunnel0
 ip address 172.16.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
```
IPsecトンネルインターフェースtunnel1を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
・トンネルインターフェースのMTU（mtu）
```
interface tunnel1
 ip address 172.17.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.3
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
```
トンネルインターフェース tunnel0 経由での対向ルーターへの接続性を監視するPingポーリング「1」を作成します。
これには、ping-poll、ip、normal-interval、up-count、fail-count、activeの各コマンドを使います。
Pingポーリングの詳細は「IP付加機能」/「Pingポーリング」をご覧ください。
```
ping-poll 1
 ip 172.16.0.2
 normal-interval 1
 up-count 3
 fail-count 3
 active
```
Pingポーリングトリガーを作成します。
これには、trigger、type ping-poll、scriptの各コマンドを使います。

・trigger 1 - tunnel0 経由での対向ルーターへの接続性が失われた場合に、tunnel0 経由のリモート側内部ネットワーク宛て経路を削除し、tunnel1 経由の経路に切り替えるtunnel0_down.scpスクリプトを実行する
・trigger 2 - tunnel0 経由での対向ルーターへの接続性が回復した場合に、tunnel0 経由のリモート側内部ネットワーク宛て経路を追加し、tunnel0 経由の経路に戻すtunnel0_up.scpスクリプトを実行する

トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
```
trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up.scp
```
インターフェーストリガーを作成します。
これには、trigger、type interface、scriptの各コマンドを使います。

・trigger 3 - ppp0 がアップした場合に、tunnel0 と tunnel1 をいったんダウン・アップさせることで、tunnel0、tunnel1 経由のルーティングが正しく行われるようにする ppp0-up.scpスクリプトを実行する

トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
```
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
```
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

・リモート側の内部ネットワーク（192.168.20.0/24、192.168.30.0/24）へはIPsecトンネル tunnel0、tunnel1 経由（tunnel0を優先）。ただし、tunnel0、tunnel1 が有効になるまでは、この経路を使用できないように設定
・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel1 10
ip route 192.168.20.0/24 Null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.30.0/24 tunnel1 10
ip route 192.168.30.0/24 Null 254
ip route 192.168.30.0/24 tunnel0
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
以上で設定は完了です。
```
end
```

ルーターBの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・ユーザー名（ppp username）
・パスワード（ppp password）
・IPアドレスの固定設定（ip address）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
```
VLANを作成します。
これには、vlan databaseコマンドとvlanコマンドを使います。
VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
```
vlan database
 vlan 20,30 state enable
```
AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
```
hostname RouterB
```
AMFで使用するネットワーク名を設定します（atmf network-name）。
AMFの詳細は、「アライドテレシスマネージメントフレームワーク（AMF）」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
```
atmf network-name AMF001
```
AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
```
interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
```
LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan20
 ip address 192.168.20.1/24
```
LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan30
 ip address 192.168.30.1/24
```
vlan20とvlan30のそれぞれに対してVRRPの設定を行います。
これには、router vrrp、virtual-ip、circuit-failover、priority、enableの各コマンドを使います。
ルーターBは初期状態でマスタールーターとするため、優先度を初期値の100より高い101に設定しています。
また、インターネット接続が失われた場合は優先度を引き下げてバックアップルーターに移行するよう設定しています。

VRRPの詳細は「IP」/「VRRP」をご覧ください。
```
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

AMFマネージメントサブネット（atmf management subnet）を表すゾーン「lan-atmf」を定義します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
```
内部ネットワークを表すゾーン「private」を作成します。
ここでは、ゾーン「private」内にローカル側、リモート側の内部ネットワークとIPsecトンネル上のサブネットを表す「lan」とVRRPパケットを表す「vrrp」いうネットワークを定義しています。
```
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
```
ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 sport 500
 dport 500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部ネットワーク間の通信を許可します
・rule 20 - 内部ネットワークから外部への通信を許可します
・rule 30, 40 - ISAKMPパケットを許可します
・rule 50, 60 - IPsec（ESP）パケットを許可します
・rule 70 - AMFマネージメントサブネット上の通信を許可します
・rule 80 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit any from lan-atmf to lan-atmf
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret-ab address 10.0.0.1
```
IPsecトンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
・トンネルインターフェースのMTU（mtu）
```
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
```
インターフェーストリガーを作成します。
これには、trigger、type interface、scriptの各コマンドを使います。

・trigger 1 - LAN側スイッチAと接続しているポートport1.0.1がダウンした場合に、トンネルインターフェース tunnel0 をダウンさせるlan-down.scpスクリプトを実行する
・trigger 2 - LAN側スイッチAと接続しているポートport1.0.1がアップした場合に、トンネルインターフェース tunnel0 をアップさせるlan-up.scpスクリプトを実行する
・trigger 3 - ppp0 がアップした場合に、tunnel0 をいったんダウン・アップさせることで、tunnel0 経由のルーティングが正しく行われるようにする ppp0-up.scpスクリプトを実行する

トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
```
trigger 1
 type interface port1.0.1 down
 script 1 lan-down.scp
trigger 2
 type interface port1.0.1 up
 script 1 lan-up.scp
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
```
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

・リモート側の内部ネットワーク（192.168.10.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
以上で設定は完了です。
```
end
```

ルーターCの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・ユーザー名（ppp username）
・パスワード（ppp password）
・IPアドレスの固定設定（ip address）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
```
VLANを作成します。
これには、vlan databaseコマンドとvlanコマンドを使います。
VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
```
vlan database
 vlan 20,30 state enable
```
AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
```
hostname RouterC
```
AMFで使用するネットワーク名を設定します（atmf network-name）。
AMFの詳細は、「アライドテレシスマネージメントフレームワーク（AMF）」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
```
atmf network-name AMF001
```
AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
```
interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
```
LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan20
 ip address 192.168.20.2/24
```
LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan30
 ip address 192.168.30.2/24
```
vlan20とvlan30のそれぞれに対してVRRPの設定を行います。
これには、router vrrp、virtual-ip、enableの各コマンドを使います。
ルーターCは初期状態でバックアップルーターとするため、優先度を初期値の100のままとします。

VRRPの詳細は「IP」/「VRRP」をご覧ください。
```
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 enable
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

AMFマネージメントサブネット（atmf management subnet）を表すゾーン「lan-atmf」を定義します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
```
内部ネットワークを表すゾーン「private」を作成します。
ここでは、ゾーン「private」内にローカル側、リモート側の内部ネットワークとIPsecトンネル上のサブネットを表す「lan」とVRRPパケット表す「vrrp」というネットワークを定義しています。
```
zone private
 network lan
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
```
ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 sport 500
 dport 500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部ネットワーク間の通信を許可します
・rule 20 - 内部ネットワークから外部への通信を許可します
・rule 30, 40 - ISAKMPパケットを許可します
・rule 50, 60 - IPsec（ESP）パケットを許可します
・rule 70 - AMFマネージメントサブネット上の通信を許可します
・rule 80 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit any from lan-atmf to lan-atmf
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret-ac address 10.0.0.1
```
IPsecトンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
・トンネルインターフェースのMTU（mtu）
```
interface tunnel0
 ip address 172.17.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
```
インターフェーストリガーを作成します。
これには、trigger、type interface、scriptの各コマンドを使います。

・trigger 1 - ppp0 がアップした場合に、tunnel0 をいったんダウン・アップさせることで、tunnel0 経由のルーティングが正しく行われるようにする ppp0-up.scpスクリプトを実行する

トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
```
trigger 1
 type interface ppp0 up
 script 1 ppp0-up.scp
```
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

・リモート側の内部ネットワーク（192.168.10.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility kern msgtext Firewall ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

ルーターAのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
hostname RouterA
!
atmf network-name AMF001
atmf master
!
atmf virtual-link id 1 ip 192.168.10.1 remote-id 1 remote-ip 192.168.20.3
!
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit any from lan-atmf to lan-atmf
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ab address 10.0.0.2
crypto isakmp key secret-ac address 10.0.0.3
!
interface tunnel0
 ip address 172.16.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
interface tunnel1
 ip address 172.17.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.3
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ping-poll 1
 ip 172.16.0.2
 normal-interval 1
 up-count 3
 fail-count 3
 active
!
trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up.scp
!
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel1 10
ip route 192.168.20.0/24 Null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.30.0/24 tunnel1 10
ip route 192.168.30.0/24 Null 254
ip route 192.168.30.0/24 tunnel0
!
ip dns forwarding
!
end

ルーターBのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 20,30 state enable
!
hostname RouterB
!
atmf network-name AMF001
!
interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
!
interface vlan20
 ip address 192.168.20.1/24
!
interface vlan30
 ip address 192.168.30.1/24
!
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
!
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit any from lan-atmf to lan-atmf
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ab address 10.0.0.1
!
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
trigger 1
 type interface port1.0.1 down
 script 1 lan-down.scp
trigger 2
 type interface port1.0.1 up
 script 1 lan-up.scp
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
!
ip dns forwarding
!
end

ルーターCのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 20,30 state enable
!
hostname RouterC
!
atmf network-name AMF001
!
interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
!
interface vlan20
 ip address 192.168.20.2/24
!
interface vlan30
 ip address 192.168.30.2/24
!
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 enable
!
zone lan-atmf
 network atmf-link
  ip subnet 172.31.0.0/16
!
zone private
 network lan
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit any from lan-atmf to lan-atmf
 rule 80 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ac address 10.0.0.1
!
interface tunnel0
 ip address 172.17.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
trigger 1
 type interface ppp0 up
 script 1 ppp0-up.scp
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
!
ip dns forwarding
!
end

参考：スイッチAのコンフィグ

参考として、本設定例におけるスイッチA（AT-x510-28GTXを想定しています）のコンフィグを示します。
設定内容の詳細については、x510シリーズのマニュアルを参照してください。

!
no spanning-tree rstp enable
!
vlan database
 vlan 20,30 state enable
!
interface vlan20
 ip address 192.168.20.3/24
!
hostname Switch
!
atmf network-name AMF001
!
atmf virtual-link id 1 ip 192.168.20.3 remote-id 1 remote-ip 192.168.10.1
!
interface port1.0.1-1.0.2
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
!
interface port1.0.3-1.0.8
 switchport mode access
 switchport access vlan 20
!
interface port1.0.9-1.0.16
 switchport mode access
 switchport access vlan 30
!
ip route 0.0.0.0/0 192.168.20.254
!
end

ルーターAのトリガースクリプト

■ tunnel0_down.scp

enable
configure terminal
no ip route 192.168.20.0/24 tunnel0
no ip route 192.168.30.0/24 tunnel0

■ tunnel0_up.scp

enable
configure terminal
ip route 192.168.20.0/24 tunnel0
ip route 192.168.30.0/24 tunnel0

■ ppp0-up.scp

ena
conf t
int tunnel0
shut
do wait 3
no shut
int tunnel1
shut
do wait 3
no shut

ルーターBのトリガースクリプト

■ lan-down.scp

enable
configure terminal
interface tunnel0
shutdown

■ lan-up.scp

enable
configure terminal
interface tunnel0
no shutdown

■ ppp0-up.scp

ena
conf t
int tunnel0
shut
do wait 3
no shut

ルーターCのトリガースクリプト

■ ppp0-up.scp

ena
conf t
int tunnel0
shut
do wait 3
no shut

PN: 613-002107 Rev.P
