設定例集#39: Pingポーリングトリガーによるメイン回線から移動体データ通信サービスVPNバックアップへの自動切り替え（CUGサービス＋移動体データ通信サービス～VRRP編～）

構成

ルーターAの設定

ルーターBの設定

ルーターCの設定

センター側にVRRPのマスター・バックアップルーターを1台ずつ設置した冗長構成の構築例です。
マスタールーターでは拠点間通信にCUG（Closed Users Group）サービスを利用し、バックアップルーターではバックアップ回線としてインターネットVPNを利用するネットワークを構築します。
また、拠点側では拠点間通信にCUGサービスを利用し、バックアップ回線として移動体データ通信サービスでのVPNを利用するネットワークを構築します。

Note
本設定例のルーターA、BはWANポートを2つ使用するため、AT-AR2050Vをこれらのルーターとして使用する場合は、eth2インターフェースをvlanインターフェースに変更してご使用ください。

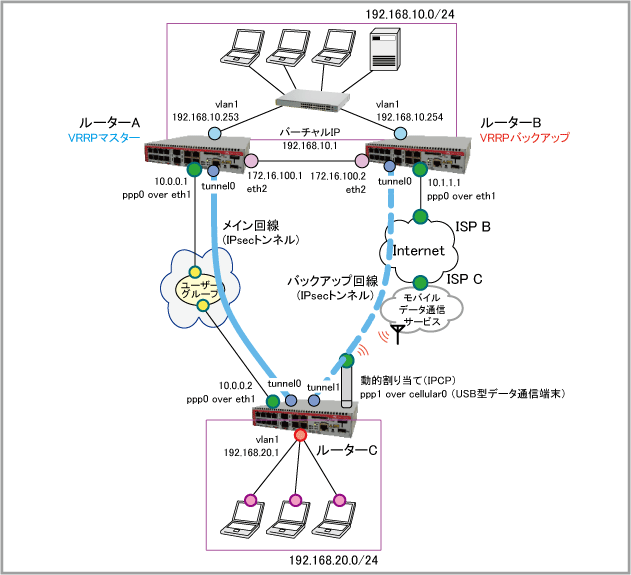

構成

	ルーターA	ルーターB	ルーターC
ISPから提供された情報
ISP接続用ユーザー名		user@ispB	user@ispC
ISP接続用パスワード		isppasswdB	isppasswdC
アクセスポイント名（APN）			testname.alliedtelesis
WAN側IPアドレス		10.1.1.1/32	動的割り当て（IPCP）
グループ管理者から提供された情報
CUG接続用ユーザー名	userA@cug		userC@cug
CUG接続用パスワード	cugpasswdA		cugpasswdC
WAN側IPアドレス	10.0.0.1/32		10.0.0.2/32
ルーターの基本設定
WAN側物理インターフェース(1)	eth1	eth1	eth1
WAN側物理インターフェース(2)			cellular0（USB型データ通信端末）
WAN側（ppp0）IPアドレス(1)	10.0.0.1/32	10.1.1.1/32	10.0.0.2/32
WAN側（ppp1）IPアドレス(2)			接続時にISPから取得
LAN側（vlan1）IPアドレス	192.168.10.253/24	192.168.10.254/24	192.168.20.1/24
IPsecトンネル（tunnel0）IPアドレス(1)	192.168.100.1/30	192.168.200.1/30	192.168.100.2/30
IPsecトンネル（tunnel1）IPアドレス(2)			192.168.200.2/30

[IKEフェーズ1（ISAKMP）設定]

ルーターA・C間
- IKEバージョン・交換モード：IKEv1 Mainモード
- アルゴリズム：AES128 / SHA1 / Group2
- ローカルID：
  - ルーターA：始点アドレス（デフォルト）
  - ルーターC：始点アドレス（デフォルト）
- SA有効期間：1時間
- 事前共有鍵：secret1
ルーターB・C間
- IKEバージョン・交換モード：IKEv1 Aggressiveモード
- アルゴリズム：AES128 / SHA1 / Group2
- ローカルID：
  - ルーターB：始点アドレス（デフォルト）
  - ルーターC：RouterC
- SA有効期間：1時間
- 事前共有鍵：secret2

[IKEフェーズ2（IPsec）設定]

ルーターA・C間
- アルゴリズム：AES128 / SHA1
ルーターB・C間
- アルゴリズム：AES128 / SHA1

想定する環境は次のとおりです。

ルーターCではUSB型データ通信端末が使用できる。
センターと拠点間はIPsecで接続する。
ルーターAとルーターC間で Pingポーリングトリガーを対向ルーターのインターフェースに向け、定期的に通信状況を確認し、障害発生時にはアクションを実行してバックアップ回線（移動体データ通信サービス）へ通信ルートを切り替える。

■ 通常接続時の通信は以下のように行われます。

センター/ISP間の通信ルート
センターのLAN側からISP宛に送出されたパケットは、VRRPマスタールーターであるルーターAのLAN側インターフェース（vlan1）を通り、ルーターBのeth2に転送され、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.10.x/24）からルーターBのppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。
センター/拠点間の通信ルート
センターのLAN側から拠点のLAN側宛に送出されたパケットは、VRRPマスタールーターであるルーターAのLAN側インターフェース（vlan1）から、ppp0上のIPsecトンネルを通ってプライベートアドレス（192.168.10.x/24）のままルーターCのLAN側インターフェース（vlan1）へ届きます。
同様に、ルーターCのLAN側からセンターのLAN側宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp0上のIPsecトンネルを通ってプライベートアドレス（192.168.20.x/24）のままルーターAのLAN側インターフェース（vlan1）へ届きます。
拠点/ISP間の通信ルート
ルーターCのLAN側からISP宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp0上のIPsecトンネルを通ってプライベートアドレス（192.168.20.x/24）のままルーターBのeth2に転送され、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.20.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。

■ メイン回線で障害発生時の通信は以下のように行われます。

センター/ISP間の通信ルート
センターのLAN側からISP宛に送出されたパケットは、VRRPマスタールーターであるルーターBのLAN側インターフェース（vlan1）を通り、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.10.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。
センター/拠点間の通信ルート
センターのLAN側から拠点のLAN側宛に送出されたパケットは、VRRPマスタールーターであるルーターBのLAN側インターフェース（vlan1）から、ppp0上のIPsecトンネルを通ってプライベートアドレス（192.168.10.x/24）のままルーターCのLAN側インターフェース（vlan1）へ届きます。
同様に、ルーターCのLAN側からセンターのLAN側宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp1上のIPsecトンネルを通ってプライベートアドレス（192.168.20.x/24）のままルーターBのLAN側インターフェース（vlan1）へ届きます。
拠点/ISP間の通信ルート
ルーターCのLAN側からISP宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp1上のIPsecトンネルを通ってプライベートアドレス（192.168.20.x/24）のままルーターBのWAN側インターフェース（ppp0）へ届き、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.20.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。

■ ルーターAのLAN側で障害発生時の通信は以下のように行われます。

センター/ISP間の通信ルート
センターのLAN側からISP宛に送出されたパケットは、VRRPマスタールーターであるルーターBのLAN側インターフェース（vlan1）を通り、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.10.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。
センター/拠点間の通信ルート
センターのLAN側から拠点のLAN側宛に送出されたパケットは、VRRPマスタールーターであるルーターBのLAN側インターフェース（vlan1）からルーターAのeth2に転送され、ルーターAのppp0上のIPsecトンネルを通ってプライベートアドレス（192.168.10.x/24）のままルーターCのLAN側インターフェース（vlan1）へ届きます。
同様に、ルーターCのLAN側からセンターのLAN側宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp0上のIPsecトンネルを通ってルーターBのeth2に転送され、プライベートアドレス（192.168.20.x/24）のままルーターBのLAN側インターフェース（vlan1）へ届きます。
拠点/ISP間の通信ルート
ルーターCのLAN側からISP宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）からppp0上のIPsecトンネルを通って、プライベートアドレス（192.168.20.x/24）のままルーターBのeth2に転送され、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.20.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。

■ ルーターA、ルーターB間のethインターフェースで障害発生時の通信は以下のように行われます。

センター/ISP間の通信ルート
センターのLAN側からISP宛に送出されたパケットは、VRRPマスタールーターであるルーターBのLAN側インターフェース（vlan1）を通り、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.10.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。
センター/拠点間の通信ルート
センターのLAN側から拠点のLAN側宛に送出されたパケットは、VRRPマスタールーターであるルーターBのLAN側インターフェース（vlan1）から、ppp0上のIPsecトンネルを通ってプライベートアドレス（192.168.10.x/24）のままルーターCのLAN側インターフェース（vlan1）へ届きます。
同様に、ルーターCのLAN側からセンターのLAN側宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp1上のIPsecトンネルを通ってプライベートアドレス（192.168.20.x/24）のままルーターBのLAN側インターフェース（vlan1）へ届きます。
拠点/ISP間の通信ルート
ルーターCのLAN側からISP宛に送出されたパケットは、ルーターCのLAN側インターフェース（vlan1）から、ppp1上のIPsecトンネルを通ってプライベートアドレス（192.168.20.x/24）のままルーターBのWAN側インターフェース（ppp0）へ届き、NAT機能によりルーターBのppp0でプライベートアドレス（192.168.20.x/24）からppp0のグローバルアドレス（10.1.1.1/32）に変換されてISPへ届きます。

ルーターAの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 keepalive
 ip address negotiated
 ppp username userA@cug
 ppp password cugpasswdA
 ip tcp adjust-mss pmtu
```
VRRPバックアップルーターとの接続に使うeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface eth2
 ip address 172.16.100.1/24
```
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.10.253/24
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret1 address 10.0.0.2
```
IPsecの通信方式を規定するIPsecプロファイルを作成します。
IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

・SA有効期間（lifetime）
・アルゴリズム（transform）
```
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
```
ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

・IKEバージョン（version）
・SA有効期間（lifetime）
・アルゴリズム（transform）
```
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
```
対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
```
crypto isakmp peer address 10.0.0.2 profile isakmp1
```
IPsecトンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
```
interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.100.1/30
 ip tcp adjust-mss 1260
```
vlan1に対してVRRPの設定を行います。
これには、router vrrp、virtual-ip、priority、circuit-failover、enableの各コマンドを使います。
ルーターAは初期状態でマスタールーターとするため、優先度を初期値の100より高い101に設定しています。
また、ルーターA、B間（eth2）の接続が失われた場合は優先度を引き下げてバックアップルーターに移行するよう設定しています。

VRRPの詳細は「IP」/「VRRP」をご覧ください。
```
router vrrp 1 vlan1
 virtual-ip 192.168.10.1 backup
 priority 101
 circuit-failover eth2 2
 enable
```
トンネルインターフェース tunnel0 経由での対向ルーターへの接続性を監視するPingポーリング「1」を作成します。
これには、ping-poll、ip、normal-interval、up-count、sample-size、activeの各コマンドを使います。
Pingポーリングの詳細は「IP付加機能」/「Pingポーリング」をご覧ください。
```
ping-poll 1
 ip 10.0.0.2
 normal-interval 10
 up-count 5
 sample-size 10
 active
```
Pingポーリングトリガーを作成します。
これには、trigger、type ping-poll、scriptの各コマンドを使います。

・trigger 1 - tunnel0 経由での対向ルーターへの接続性が失われた場合に、ISAKMP SAを削除し、eth2を無効にしてVRRPバックアップルーターに移行するpingdown.scpスクリプトを実行する
・trigger 2 - tunnel0 経由での対向ルーターへの接続性が回復した場合に、eth2を有効にしてVRRPのマスタールーターに復帰するpingup.scpスクリプトを実行する

トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
```
trigger 1
 type ping-poll 1 down
 script 1 flash:/pingdown.scp
trigger 2
 type ping-poll 1 up
 script 1 flash:/pingup.scp
```
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

・IPsecトンネルの対向ルーターへは ppp0 経由で接続。ただし、ppp0 が有効になるまでは、この経路を使用できないように設定
・LAN側インターフェースがダウンした場合に備え、内部ネットワーク（192.168.10.0/24）宛てのパケットを eth2 経由でルーターBに転送するバックアップ経路を設定
・リモート側の内部ネットワーク（192.168.20.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
・その他（0.0.0.0/0）は eth2 経由でルーターBに転送（デフォルト経路）。

IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 172.16.100.2
ip route 10.0.0.2/32 ppp0
ip route 10.0.0.2/32 Null 254
ip route 192.168.10.0/24 172.16.100.2 10
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
```
以上で設定は完了です。
```
end
```

ルーターBの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
```
VRRPマスタールーターとの接続に使うeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface eth2
 ip address 172.16.100.2/24
```
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.10.254/24
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private
 network lan
  ip subnet 172.16.100.0/24
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 192.168.200.0/30
 network vrrp
  ip subnet 224.0.0.18/32
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.1.1.1
```
ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 sport 500
 dport 500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します
・rule 20 - 内部から外部への通信を許可します
・rule 30, 40 - ISAKMPパケットを許可します
・rule 50, 60 - IPsec（ESP）パケットを許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret2 hostname RouterC
```
IPsecの通信方式を規定するIPsecプロファイルを作成します。
IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

・SA有効期間（lifetime）
・アルゴリズム（transform）
```
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
```
ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

・IKEバージョン（version）
・SA有効期間（lifetime）
・アルゴリズム（transform）
```
crypto isakmp profile isakmp1
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
```
対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
キーワードdynamicは、IPアドレスが不定なすべての対向ルーターを意味しています。
```
crypto isakmp peer dynamic profile isakmp1
```
IPsecトンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースにおける対向装置ID（リモートID）（tunnel remote name）
・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
```
interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination dynamic
 tunnel remote name RouterC
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.200.1/30
 ip tcp adjust-mss 1260
```
vlan1に対してVRRPの設定を行います。
これには、router vrrp、virtual-ip、enableの各コマンドを使います。
ルーターBは初期状態でバックアップルーターとするため、優先度を初期値の100のままとします。

VRRPの詳細は「IP」/「VRRP」をご覧ください。
```
router vrrp 1 vlan1
 virtual-ip 192.168.10.1 backup
 enable
```
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

・リモート側の内部ネットワーク（192.168.20.0/24）へは通常 eth2 経由でルーターAに転送するが、ルーターAとの接続（eth2）がダウンした場合は、IPsecトンネル tunnel0 経由に切り替える。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 172.16.100.1
ip route 192.168.20.0/24 tunnel0 10
ip route 192.168.20.0/24 Null 254
```
以上で設定は完了です。
```
end
```

ルーターCの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 keepalive
 ip address negotiated
 ppp username userC@cug
 ppp password cugpasswdC
 ip tcp adjust-mss pmtu
```
USB型データ通信端末cellular0上にPPPインターフェースppp1を作成し、アクセスポイント名（APN）と呼ばれる接続先情報を設定します。これには、encapsulation pppコマンドとapnコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface cellular0
 encapsulation ppp 1
 apn testname.alliedtelesis
```
PPPインターフェースppp1に対し、PPP接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・無通信時の自動切断とオンデマンド接続の有効化（ppp timeout idle）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp1
 keepalive
 ip address negotiated
 ppp username user@ispC
 ppp password isppasswdC
 ppp timeout idle 300
 ip tcp adjust-mss pmtu
```
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.20.1/24
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private
 network lan
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 0.0.0.0/0 interface tunnel0
  ip subnet 0.0.0.0/0 interface tunnel1
  ip subnet 192.168.10.0/24
```

外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。

zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.2
  host ppp1
   ip address dynamic interface ppp1
  host RouterA
   ip address 10.0.0.1

ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 sport 500
 dport 500
```

外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します
・rule 20 - 内部から外部への通信を許可します
・rule 30, 40, 50, 60 - ISAKMPパケットを許可します
・rule 70, 80, 90, 100 - IPsec（ESP）パケットを許可します
・rule 110, 120 - Pingポーリングパケットを許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit ping from public.wan.ppp0 to public.wan.RouterA
 rule 120 permit ping from public.wan.RouterA to public.wan.ppp0
 protect

対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 address 10.1.1.1
```
IPsecの通信方式を規定するIPsecプロファイルを作成します。
IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

・SA有効期間（lifetime）
・アルゴリズム（transform）
```
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
```
ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

・IKEバージョン（version）
・SA有効期間（lifetime）
・アルゴリズム（transform）

ISAKMPプロファイル「isakmp1」では IKEv1 Mainモードを使うよう設定します。
```
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
```

ISAKMPプロファイル「isakmp2」では IKEv1 Aggressiveモードを使うよう設定します。

crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2

対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
```
crypto isakmp peer address 10.0.0.1 profile isakmp1
crypto isakmp peer address 10.1.1.1 profile isakmp2
```
IPsecトンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
・トンネリング方式（tunnel mode ipsec）
・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
```
interface tunnel0
 mtu 1300
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.100.2/30
 ip tcp adjust-mss 1260
```

同様にしてIPsecトンネルインターフェースtunnel1を作成します。

interface tunnel1
 mtu 1300
 tunnel source ppp1
 tunnel destination 10.1.1.1
 tunnel local name RouterC
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.200.2/30
 ip tcp adjust-mss 1260

トンネルインターフェース tunnel0 経由でルーターA・B間の eth2 接続を確認することにより、tunnel0 経由での対向ルーターへの接続性と、センター側のルーターAがVRRPマスタールーターとして動作しているかどうかを監視するPingポーリング「1」を作成します。
これには、ping-poll、ip、source-ip、normal-interval、up-count、sample-size、activeの各コマンドを使います。
Pingポーリングの詳細は「IP付加機能」/「Pingポーリング」をご覧ください。
```
ping-poll 1
 ip 172.16.100.2
 source-ip 192.168.20.1
 normal-interval 10
 up-count 5
 sample-size 10
 active
```
同様にトンネルインターフェース tunnel1 経由でルーターA・B間の eth2 接続を確認することにより、tunnel1 経由での対向ルーターへの接続性と、センター側のルーターAがVRRPマスタールーターに復帰したかどうかを監視するPingポーリング「2」を作成します。こちらは tunnel0 側の経路がダウンしたときにトリガー「1」によって自動的に有効化（active）されるため、初期状態では停止状態にしておきます。
```
ping-poll 2
 ip 172.16.100.1
 source-ip 192.168.20.1
 normal-interval 10
 up-count 5
 sample-size 10
```
Pingポーリングトリガーを作成します。
これには、trigger、type ping-poll、scriptの各コマンドを使います。

・trigger 1 - tunnel0 経由での対向ルーターへの接続性が失われた、あるいは、ルーターAがVRRPマスタールーターでなくなった場合に、tunnel1経由のルートに切り替えるpingdown.scpスクリプトを実行する
・trigger 2 - tunnel1 経由での対向ルーターへの接続性が失われた、あるいは、ルーターAがVRRPマスタールーターに復帰した場合に、tunnel0経由のルートに切り替えるpingup.scpスクリプトを実行する

トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
```
trigger 1
 type ping-poll 1 down
 script 1 flash:/pingdown.scp
trigger 2
 type ping-poll 2 up
 script 1 flash:/pingup.scp
```
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

・IPsecトンネルtunnel0の対向ルーターへは ppp0 経由で接続。ただし、ppp0 が有効になるまでは、この経路を使用できないように設定
・IPsecトンネルtunnel1の対向ルーターへは、トリガーによって経路が登録されるまで通信できないように設定
・その他（0.0.0.0/0）は tunnel0 経由でルーターAに転送（デフォルト経路）。

IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 tunnel0
ip route 10.0.0.1/32 ppp0
ip route 10.0.0.1/32 Null 254
ip route 10.1.1.1/32 Null 254
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility kern msgtext Firewall ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓
