設定例集#40: L2TPv3+IPsec VPNを利用した2点間接続+回線冗長(OSPF)


構成
ルーターAの設定
ルーターBの設定
設定の保存
ファイアウォールログについて
ルーターAのコンフィグ
ルーターBのコンフィグ



CUG(Closed Users Group)サービスと移動体データ通信サービスを利用し、CUGサービスをメイン回線、移動体データ通信サービスをバックアップ回線として使用します。
CUGサービス側で通信経路断となった場合、OSPFで経路情報を更新し、移動体データ通信サービス側のネットワークへ経路を切り替えます。
この例ではL2TPv3トンネルをIPsec(ESP)で保護し、データの安全性も確保しています。

Note
本設定例のルーターBはWANポートを2つ使用するため、AT-AR2050Vをこれらのルーターとして使用することはできません。

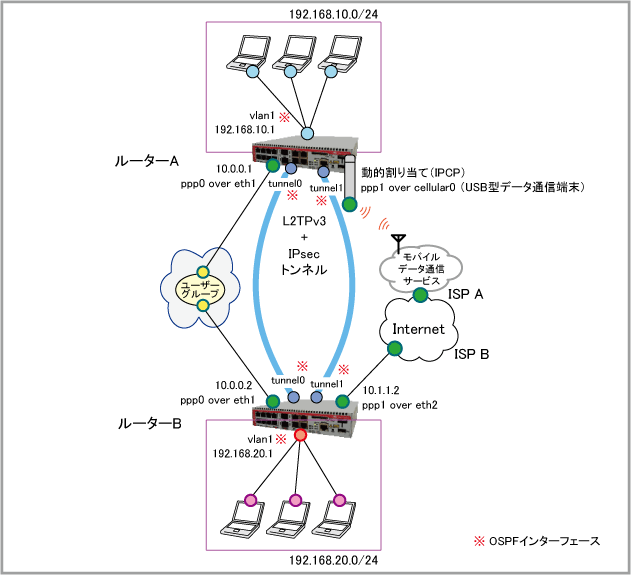

構成


ルーターA
ルーターB
ISPから提供された情報
ISP接続用ユーザー名 user@ispA user@ispB
ISP接続用パスワード isppasswdA isppasswdB
アクセスポイント名(APN) testname.alliedtelesis
WAN側IPアドレス 動的割り当て(IPCP) 10.1.1.2/32
グループ管理者から提供された情報
CUG接続用ユーザー名 userA@cug userB@cug
CUG接続用パスワード cugpasswdA cugpasswdB
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32
ルーターの基本設定
WAN側物理インターフェース(1) eth1 eth1
WAN側物理インターフェース(2) cellular0 eth2
WAN側(ppp0)IPアドレス(1) 10.0.0.1/32 10.0.0.2/32
WAN側(ppp1)IPアドレス(2) 接続時にISPから取得 10.1.1.2/32
LAN側(vlan1)IPアドレス 192.168.10.1/24 192.168.20.1/24
IPsecトンネル(tunnel0)IPアドレス(1) 192.168.100.1/30 192.168.100.2/30
IPsecトンネル(tunnel1)IPアドレス(2) 192.168.200.1/30 192.168.200.2/30

[IKEフェーズ1(ISAKMP)設定]

[IKEフェーズ2(IPsec)設定]

ルーターAの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ip address negotiated
     ppp username userA@cug
     ppp password cugpasswdA
     ip tcp adjust-mss pmtu

  4. USB型データ通信端末cellular0上にPPPインターフェースppp1を作成し、アクセスポイント名(APN)と呼ばれる接続先情報を設定します。これには、encapsulation pppコマンドとapnコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface cellular0
     encapsulation ppp 1
     apn testname.alliedtelesis

  5. PPPインターフェースppp1に対し、PPP接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@ispA
     ppp password isppasswdA
     ip tcp adjust-mss pmtu

  6. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.10.1/24

  7. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.10.0/24
     network peer
      ip subnet 192.168.20.0/24
     network tunnel
      ip subnet 192.168.100.0/30
      ip subnet 192.168.200.0/30

  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      ip subnet 0.0.0.0/0 interface ppp1
      host ppp0
       ip address 10.0.0.1
      host ppp1
       ip address dynamic interface ppp1

  9. OSPFパケットの送信先となるマルチキャストグループアドレスを表すゾーン「ospf」を定義します。
    zone ospf
     network ospf
      ip subnet 224.0.0.5/32
      ip subnet 224.0.0.6/32

  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     sport 500
     dport 500

  12. OSPFパケットを表すカスタムアプリケーション「ospf」を定義します。
    application ospf
     protocol 89

  13. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40, 50, 60 - ISAKMPパケットを許可します
    ・rule 70, 80, 90, 100 - IPsec(ESP)パケットを許可します
    ・rule 110, 120, 130, 140 - L2TPパケットを許可します
    ・rule 150 - 内部のOSPFパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit isakmp from public.wan.ppp1 to public.wan
     rule 60 permit isakmp from public.wan to public.wan.ppp1
     rule 70 permit esp from public.wan.ppp0 to public.wan
     rule 80 permit esp from public.wan to public.wan.ppp0
     rule 90 permit esp from public.wan.ppp1 to public.wan
     rule 100 permit esp from public.wan to public.wan.ppp1
     rule 110 permit l2tp from public.wan.ppp0 to public.wan
     rule 120 permit l2tp from public.wan to public.wan.ppp0
     rule 130 permit l2tp from public.wan.ppp1 to public.wan
     rule 140 permit l2tp from public.wan to public.wan.ppp1
     rule 150 permit ospf from private to ospf
     protect

  14. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  15. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.2
    crypto isakmp key secret2 address 10.1.1.2

  16. IPsecの通信方式を規定するIPsecプロファイルを作成します。
    IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

    ・SA有効期間(lifetime
    ・アルゴリズム(transform
    crypto ipsec profile ipsec1
     lifetime seconds 3600
     transform 1 protocol esp integrity SHA1 encryption AES128

  17. ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
    ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

    ・IKEバージョン(version
    ・SA有効期間(lifetime
    ・アルゴリズム(transform

    プロファイル「isakmp1」はMainモード用です。
    crypto isakmp profile isakmp1
     version 1 mode main
     lifetime 3600
     transform 1 integrity SHA1 encryption AES128 group 2

  18. プロファイル「isakmp2」はAggressiveモード用です。
    crypto isakmp profile isakmp2
     version 1 mode aggressive
     lifetime 3600
     transform 1 integrity SHA1 encryption AES128 group 2

  19. 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
    crypto isakmp peer address 10.0.0.2 profile isakmp1
    crypto isakmp peer address 10.1.1.2 profile isakmp2

  20. IPsecで保護されたL2TPv3トンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースにおける自装置ID(tunnel local id
    ・トンネルインターフェースにおける対向装置ID(tunnel remote id
    ・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定(tunnel protection ipsec
    ・トンネリング方式(tunnel mode l2tp v3
    ・トンネルインターフェースのIPアドレス(ip address
    interface tunnel0
     mtu 1500
     tunnel source ppp0
     tunnel destination 10.0.0.2
     tunnel local id 1
     tunnel remote id 2
     tunnel protection ipsec profile ipsec1
     tunnel mode l2tp v3
     ip address 192.168.100.1/30

  21. 同様にしてIPsecで保護されたL2TPv3トンネルインターフェースtunnel1を作成します。
    interface tunnel1
     mtu 1500
     tunnel source ppp1
     tunnel destination 10.1.1.2
     tunnel local name RouterA
     tunnel local id 3
     tunnel remote id 4
     tunnel protection ipsec profile ipsec1
     tunnel mode l2tp v3
     ip address 192.168.200.1/30
     ip ospf cost 10

  22. 経路制御プロトコルOSPFの設定を行います。
    これには、router ospfospf router-idnetworkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御(OSPF)」をご覧ください。
    router ospf
     ospf router-id 0.0.0.1
     network 192.168.10.0/24 area 0.0.0.0
     network 192.168.100.0/30 area 0.0.0.0
     network 192.168.200.0/30 area 0.0.0.0

  23. デフォルト経路をPPPインターフェースppp1に向けます。また、tunnel0の対向ルーターにはppp0経由で接続するよう設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp1
    ip route 10.0.0.2/32 ppp0

  24. 以上で設定は完了です。
    end


ルーターBの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ip address negotiated
     ppp username userB@cug
     ppp password cugpasswdB
     ip tcp adjust-mss pmtu

  4. WANポートeth2上にPPPoEインターフェースppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth2
     encapsulation ppp 1

  5. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@ispB
     ppp password isppasswdB
     ip tcp adjust-mss pmtu

  6. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.20.1/24

  7. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.20.0/24
     network peer
      ip subnet 192.168.10.0/24
     network tunnel
      ip subnet 192.168.100.0/30
      ip subnet 192.168.200.0/30

  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      ip subnet 0.0.0.0/0 interface ppp1
      host ppp0
       ip address 10.0.0.2
      host ppp1
       ip address 10.1.1.2

  9. OSPFパケットの送信先となるマルチキャストグループアドレスを表すゾーン「ospf」を定義します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone ospf
     network ospf
      ip subnet 224.0.0.5/32
      ip subnet 224.0.0.6/32

  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     sport 500
     dport 500

  12. OSPFパケットを表すカスタムアプリケーション「ospf」を定義します。
    application ospf
     protocol 89

  13. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40, 50, 60 - ISAKMPパケットを許可します
    ・rule 70, 80, 90, 100 - IPsec(ESP)パケットを許可します
    ・rule 110, 120, 130, 140 - L2TPパケットを許可します
    ・rule 150 - 内部のOSPFパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit isakmp from public.wan.ppp1 to public.wan
     rule 60 permit isakmp from public.wan to public.wan.ppp1
     rule 70 permit esp from public.wan.ppp0 to public.wan
     rule 80 permit esp from public.wan to public.wan.ppp0
     rule 90 permit esp from public.wan.ppp1 to public.wan
     rule 100 permit esp from public.wan to public.wan.ppp1
     rule 110 permit l2tp from public.wan.ppp0 to public.wan
     rule 120 permit l2tp from public.wan to public.wan.ppp0
     rule 130 permit l2tp from public.wan.ppp1 to public.wan
     rule 140 permit l2tp from public.wan to public.wan.ppp1
     rule 150 permit ospf from private to ospf
     protect

  14. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  15. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.1
    crypto isakmp key secret2 hostname RouterA

  16. IPsecの通信方式を規定するIPsecプロファイルを作成します。
    IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

    ・SA有効期間(lifetime
    ・アルゴリズム(transform
    crypto ipsec profile ipsec1
     lifetime seconds 3600
     transform 1 protocol esp integrity SHA1 encryption AES128

  17. ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
    ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

    ・IKEバージョン(version
    ・SA有効期間(lifetime
    ・アルゴリズム(transform

    プロファイル「isakmp1」はMainモード用です。
    crypto isakmp profile isakmp1
     version 1 mode main
     lifetime 3600
     transform 1 integrity SHA1 encryption AES128 group 2

  18. プロファイル「isakmp2」はAggressiveモード用です。
    crypto isakmp profile isakmp2
     version 1 mode aggressive
     lifetime 3600
     transform 1 integrity SHA1 encryption AES128 group 2

  19. 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
    crypto isakmp peer address 10.0.0.1 profile isakmp1
    crypto isakmp peer dynamic profile isakmp2

  20. IPsecで保護されたL2TPv3トンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースにおける自装置ID(tunnel local id
    ・トンネルインターフェースにおける対向装置ID(tunnel remote id
    ・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定(tunnel protection ipsec
    ・トンネリング方式(tunnel mode l2tp v3
    ・トンネルインターフェースのIPアドレス(ip address
    interface tunnel0
     mtu 1500
     tunnel source ppp0
     tunnel destination 10.0.0.1
     tunnel local id 2
     tunnel remote id 1
     tunnel protection ipsec profile ipsec1
     tunnel mode l2tp v3
     ip address 192.168.100.2/30

  21. 同様にしてIPsecで保護されたL2TPv3トンネルインターフェースtunnel1を作成します。
    interface tunnel1
     mtu 1500
     tunnel source ppp1
     tunnel destination dynamic
     tunnel remote name RouterA
     tunnel local id 4
     tunnel remote id 3
     tunnel protection ipsec profile ipsec1
     tunnel mode l2tp v3
     ip address 192.168.200.2/30
     ip ospf cost 10

  22. 経路制御プロトコルOSPFの設定を行います。
    これには、router ospfospf router-idnetworkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御(OSPF)」をご覧ください。
    router ospf
     ospf router-id 0.0.0.2
     network 192.168.20.0/24 area 0.0.0.0
     network 192.168.100.0/30 area 0.0.0.0
     network 192.168.200.0/30 area 0.0.0.0

  23. デフォルト経路をPPPインターフェースppp1に向けます。また、tunnel0の対向ルーターにはppp0経由で接続するよう設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp1
    ip route 10.0.0.1/32 ppp0

  24. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username userA@cug
 ppp password cugpasswdA
 ip tcp adjust-mss pmtu
!
interface cellular0
 encapsulation ppp 1
 apn testname.alliedtelesis
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 192.168.100.0/30
  ip subnet 192.168.200.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.1
  host ppp1
   ip address dynamic interface ppp1
!
zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application ospf
 protocol 89
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit l2tp from public.wan.ppp0 to public.wan
 rule 120 permit l2tp from public.wan to public.wan.ppp0
 rule 130 permit l2tp from public.wan.ppp1 to public.wan
 rule 140 permit l2tp from public.wan to public.wan.ppp1
 rule 150 permit ospf from private to ospf
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 address 10.1.1.2
!
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
!
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp peer address 10.0.0.2 profile isakmp1
crypto isakmp peer address 10.1.1.2 profile isakmp2
!
interface tunnel0
 mtu 1500
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 ip address 192.168.100.1/30
!
interface tunnel1
 mtu 1500
 tunnel source ppp1
 tunnel destination 10.1.1.2
 tunnel local name RouterA
 tunnel local id 3
 tunnel remote id 4
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 ip address 192.168.200.1/30
 ip ospf cost 10
!
router ospf
 ospf router-id 0.0.0.1
 network 192.168.10.0/24 area 0.0.0.0
 network 192.168.100.0/30 area 0.0.0.0
 network 192.168.200.0/30 area 0.0.0.0
!
ip route 0.0.0.0/0 ppp1
ip route 10.0.0.2/32 ppp0
!
end

ルーターBのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username userB@cug
 ppp password cugpasswdB
 ip tcp adjust-mss pmtu
!
interface eth2
 encapsulation ppp 1
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.20.1/24
!
zone private
 network lan
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.10.0/24
 network tunnel
  ip subnet 192.168.100.0/30
  ip subnet 192.168.200.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.2
  host ppp1
   ip address 10.1.1.2
!
zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application ospf
 protocol 89
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit l2tp from public.wan.ppp0 to public.wan
 rule 120 permit l2tp from public.wan to public.wan.ppp0
 rule 130 permit l2tp from public.wan.ppp1 to public.wan
 rule 140 permit l2tp from public.wan to public.wan.ppp1
 rule 150 permit ospf from private to ospf
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 hostname RouterA
!
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
!
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp peer address 10.0.0.1 profile isakmp1
crypto isakmp peer dynamic profile isakmp2
!
interface tunnel0
 mtu 1500
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel local id 2
 tunnel remote id 1
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 ip address 192.168.100.2/30
!
interface tunnel1
 mtu 1500
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterA
 tunnel local id 4
 tunnel remote id 3
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 ip address 192.168.200.2/30
 ip ospf cost 10
!
router ospf
 ospf router-id 0.0.0.2
 network 192.168.20.0/24 area 0.0.0.0
 network 192.168.100.0/30 area 0.0.0.0
 network 192.168.200.0/30 area 0.0.0.0
!
ip route 0.0.0.0/0 ppp1
ip route 10.0.0.1/32 ppp0
!
end



(C) 2015 - 2017 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.P
