本構成は、L2TPによるリモートアクセス型VPNを使用したIEEE 802.1qタグ付きパケットのブリッジング構成において、弊社AR400/AR500シリーズからAR2050V/AR3050S/AR4050Sへの移行時における構成に関して説明します。

ルータ―A・D間でL2TPv3トンネル、ルーターB・C(弊社AR570Sを想定)間でL2TPv2トンネルを張り、IEEE 802.1Qタグ付きパケットをリモートブリッジし、VLANネットワークを共有します。
ルーターAでは、ルーターCからのL2TPv2パケットをルーターBに転送するため、スタティックENAT(ポートフォワーディング)を使用します。

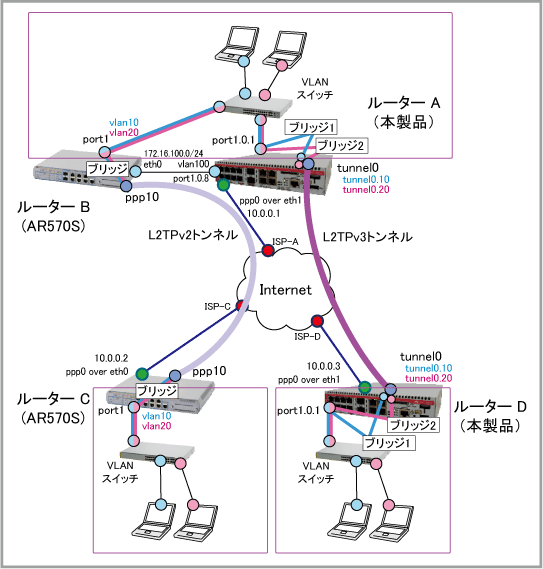

構成


ルーターA
(本製品)
ルーターC
(AR570S)
ルーターD
(本製品)
ISPから提供された情報
ISP接続用ユーザー名 user@ispA user@ispC user@ispD
ISP接続用パスワード isppasswdA isppasswdC isppasswdD
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
接続形態 端末型(アドレス1個固定) 端末型(アドレス1個固定) 端末型(アドレス1個固定)
ルーターの基本設定
WAN側物理インターフェース eth1 eth0 eth1
WAN側(ppp0)IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32

[L2TPサーバーパスワード]

ルーターA(本製品)の設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ip address negotiated
     ppp username user@ispA
     ppp password isppasswdA
     ip tcp adjust-mss pmtu

  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
     vlan 10,20,100 state enable

  5. LANポート1.0.1をvlan10とvlan20のタグ付きポートに設定します。また、ネイティブVLAN(タグなしVLAN)をなしに設定します。
    これには、switchport modeコマンド、switchport trunk allowed vlanコマンド、switchport trunk native vlanコマンドを使います。
    VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.1
     switchport
     switchport mode trunk
     switchport trunk allowed vlan add 10,20
     switchport trunk native vlan none

  6. LANポート1.0.8をvlan100のタグなしポートに設定します。
    これには、switchport modeコマンド、switchport access vlanコマンドを使います。
    interface port1.0.8
     switchport
     switchport mode access
     switchport access vlan 100

  7. ソフトウェアブリッジ「1」と「2」を作成します。これには、bridgeコマンドを使います。
    ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
    bridge 1
    bridge 2

  8. L2TPv3トンネルインターフェースtunnel0を作成し、さらにその上にvlan10とvlan20のタグ付きパケットを送受信する802.1Qサブインターフェースtunnel0.10とtunnel0.20を作成します。
    トンネルインターフェースはinterfaceコマンドで作成し、802.1Qサブインターフェースはencapsulation dot1qコマンドで作成します。また、L2TPv3の接続に必要な下記の設定を行います。

    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースのL2TPv3 自装置ID(tunnel local id
    ・トンネルインターフェースのL2TPv3 対向装置ID(tunnel remote id
    ・トンネリング方式(tunnel mode l2tp v3

    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、L2TPv3の詳細は「VPN」/「L2TPv3」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。
    interface tunnel0
     encapsulation dot1q 10
     encapsulation dot1q 20
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.3
     tunnel local id 1
     tunnel remote id 2
     tunnel mode l2tp v3

  9. ソフトウェアブリッジ「2」に802.1Qサブインターフェースtunnel0.20をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。また、mtuコマンドでMTUを指定します。
    interface tunnel0.20
     mtu 1500
     bridge-group 2

  10. ソフトウェアブリッジ「1」に802.1Qサブインターフェースtunnel0.10をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。また、mtuコマンドでMTUを指定します。
    interface tunnel0.10
     mtu 1500
     bridge-group 1

  11. ソフトウェアブリッジ「1」にvlan10をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
    interface vlan10
     bridge-group 1

  12. ソフトウェアブリッジ「2」にvlan20をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
    interface vlan20
     bridge-group 2

  13. vlan100にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan100
     ip address 172.16.100.1/24

  14. ルーターB・C間で使用しているL2TPv2トンネルパケットと区別するため、L2TPv3で使用するUDPポートを初期値の1701から1702に変更します。これには、l2tp unmanaged portコマンドを使います。
    l2tp unmanaged port 1702

  15. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    UDPポート1702番を使うL2TPv3パケットを表すカスタムアプリケーション「l2tpv3」を定義します。
    application l2tpv3
     protocol udp
     sport 1702
     dport 1702

  16. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnethostip addressの各コマンドを使います。
    zone private
     network lan
      ip subnet 172.16.100.0/24
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
      host RouterB
       ip address 172.16.100.2

  17. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address 10.0.0.1

  18. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - L2TPv2パケットを許可します
    ・rule 50, 60 - L2TPv3パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit l2tp from public.wan.ppp0 to public.wan
     rule 40 permit l2tp from public.wan to public.wan.ppp0
     rule 50 permit l2tpv3 from public.wan.ppp0 to public.wan
     rule 60 permit l2tpv3 from public.wan to public.wan.ppp0
     protect

  19. NAT機能の設定を行います。
    これには、natruleenableの各コマンドを使います。

    ・rule 10 - ゾーン「private」のコンピューターがダイナミックENAT機能を使用できるようにします
    ・rule 20 - ppp0インターフェースで受信したL2TPv2パケットを内部ネットワーク上のルーターBに転送します

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     rule 20 portfwd l2tp from public.wan with dst private.lan.RouterB
     enable

  20. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0

  21. 以上で設定は完了です。
    end


ルーターB(AR570S)の設定

Note
AR570Sの設定に関する詳細は、AR570Sのドキュメントをご参照ください。
  1. L2TPの設定を行います。
    enable l2tp
    enable l2tp server=both
    add l2tp password=secret
    add l2tp call=center rem=branch1 ip=10.0.0.2 ty=virtual pass=secret prec=in


  2. VLANの設定を行います。
    create vlan=vlan10 vid=10
    add vlan=10 port=1 frame=tagged
    create vlan=vlan20 vid=20
    add vlan=20 port=1 frame=tagged
    delete vlan=default port=1


  3. L2TPトンネル上のPPPインターフェースの設定を行います。
    create ppp=10 idle=999999999 over=TNL-center
    set ppp=10 lqr=off bap=off


  4. IPの基本設定を行います。
    enable ip
    add ip int=eth0 ip=172.16.100.2 mask=255.255.255.0
    add ip rou=0.0.0.0 mask=0.0.0.0 int=eth0 next=172.16.100.1


  5. ブリッジの設定を行います。
    enable bridge
    add bridge protocol=1 type=IP
    add bridge protocol=2 type=ARP
    set brid stripv=no
    add brid po=1 int=vlan10
    add brid po=2 int=vlan20
    add brid po=3 int=ppp10
    set brid fil=1 po=3
    set brid fil=2 po=1,2
    set brid po=1 fil=1
    set brid po=2 fil=1
    set brid po=3 fil=2


ルーターC(AR570S)の設定

Note
AR570Sの設定に関する詳細は、AR570Sのドキュメントをご参照ください。
  1. L2TPの設定を行います。
    enable l2tp
    enable l2tp server=both
    add l2tp password=secret
    add l2tp call=branch1 rem=center ip=10.0.0.1 ty=virtual pass=secret prec=out


  2. VLANの設定を行います。
    create vlan=vlan10 vid=10
    add vlan=10 port=1 frame=tagged
    create vlan=vlan20 vid=20
    add vlan=20 port=1 frame=tagged
    delete vlan=default port=1


  3. PPPoE接続の設定を行います。
    create ppp=0 over=eth0-any
    set ppp=0 bap=off iprequest=on username=user@ispC password=isppasswdC
    set ppp=0 over=eth0-any lqr=off echo=10


  4. L2TPトンネル上のPPPインターフェースの設定を行います。
    create ppp=10 idle=999999999 over=TNL-branch1
    set ppp=10 lqr=off bap=off


  5. IPの基本設定を行います。
    enable ip
    enable ip remote
    add ip int=ppp0 ip=10.0.0.2 mask=255.255.255.255
    add ip rou=0.0.0.0 mask=0.0.0.0 int=ppp0 next=0.0.0.0


  6. ファイアウォールの設定を行います。
    enable firewall
    create firewall policy=net
    disable firewall policy=net identproxy
    enable firewall policy=net icmp_f=unre,ping
    add firewall policy=net int=ppp0 type=public
    add firewall poli=net ru=1 ac=allo int=ppp0 prot=udp po=1701


  7. ブリッジの設定を行います。
    enable bridge
    add bridge protocol=1 type=IP
    add bridge protocol=2 type=ARP
    set brid stripv=no
    add brid po=1 int=vlan10
    add brid po=2 int=vlan20
    add brid po=3 int=ppp10
    set brid fil=1 po=3
    set brid fil=2 po=1,2
    set brid po=1 fil=1
    set brid po=2 fil=1
    set brid po=3 fil=2


ルーターD(本製品)の設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable

  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ip address negotiated
     ppp username user@ispD
     ppp password isppasswdD
     ip tcp adjust-mss pmtu

  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
     vlan 10,20 state enable

  5. LANポート1.0.1をvlan10とvlan20のタグ付きポートに設定します。また、ネイティブVLAN(タグなしVLAN)をなしに設定します。
    これには、switchport modeコマンド、switchport trunk allowed vlanコマンド、switchport trunk native vlanコマンドを使います。
    VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.1
     switchport
     switchport mode trunk
     switchport trunk allowed vlan add 10,20
     switchport trunk native vlan none

  6. ソフトウェアブリッジ「1」と「2」を作成します。これには、bridgeコマンドを使います。
    ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
    bridge 1
    bridge 2

  7. L2TPv3トンネルインターフェースtunnel0を作成し、さらにその上にvlan10とvlan20のタグ付きパケットを送受信する802.1Qサブインターフェースtunnel0.10とtunnel0.20を作成します。
    トンネルインターフェースはinterfaceコマンドで作成し、802.1Qサブインターフェースはencapsulation dot1qコマンドで作成します。また、L2TPv3の接続に必要な下記の設定を行います。

    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースのL2TPv3 自装置ID(tunnel local id
    ・トンネルインターフェースのL2TPv3 対向装置ID(tunnel remote id
    ・トンネリング方式(tunnel mode l2tp v3

    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、L2TPv3の詳細は「VPN」/「L2TPv3」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。
    interface tunnel0
     encapsulation dot1q 10
     encapsulation dot1q 20
     tunnel source 10.0.0.3
     tunnel destination 10.0.0.1
     tunnel local id 2
     tunnel remote id 1
     tunnel mode l2tp v3

  8. ソフトウェアブリッジ「2」に802.1Qサブインターフェースtunnel0.20をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。また、mtuコマンドでMTUを指定します。
    interface tunnel0.20
     mtu 1500
     bridge-group 2

  9. ソフトウェアブリッジ「1」に802.1Qサブインターフェースtunnel0.10をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。また、mtuコマンドでMTUを指定します。
    interface tunnel0.10
     mtu 1500
     bridge-group 1

  10. ソフトウェアブリッジ「1」にvlan10をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
    interface vlan10
     bridge-group 1

  11. ソフトウェアブリッジ「2」にvlan20をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
    interface vlan20
     bridge-group 2

  12. ルーターB・C間で使用しているL2TPv2トンネルパケットと区別するため、L2TPv3で使用するUDPポートを初期値の1701から1702に変更します。これには、l2tp unmanaged portコマンドを使います。
    l2tp unmanaged port 1702

  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    UDPポート1702番を使うL2TPv3パケットを表すカスタムアプリケーション「l2tpv3」を定義します。
    application l2tpv3
     protocol udp
     sport 1702
     dport 1702

  14. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24

  15. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address 10.0.0.3

  16. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - L2TPv3パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit l2tpv3 from public.wan.ppp0 to public.wan
     rule 40 permit l2tpv3 from public.wan to public.wan.ppp0
     protect

  17. NAT機能の設定を行います。
    これには、natruleenableの各コマンドを使います。

    ・rule 10 - ゾーン「private」のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  18. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0

  19. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターA(本製品)のコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10,20,100 state enable
!
interface port1.0.1
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
 switchport trunk native vlan none
!
interface port1.0.8
 switchport
 switchport mode access
 switchport access vlan 100
!
bridge 1
bridge 2
!
interface tunnel0
 encapsulation dot1q 10
 encapsulation dot1q 20
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.3
 tunnel local id 1
 tunnel remote id 2
 tunnel mode l2tp v3
!
interface tunnel0.20
 mtu 1500
 bridge-group 2
!
interface tunnel0.10
 mtu 1500
 bridge-group 1
!
interface vlan10
 bridge-group 1
!
interface vlan20
 bridge-group 2
!
interface vlan100
 ip address 172.16.100.1/24
!
l2tp unmanaged port 1702
!
application l2tpv3
 protocol udp
 sport 1702
 dport 1702
!
zone private
 network lan
  ip subnet 172.16.100.0/24
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  host RouterB
   ip address 172.16.100.2
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit l2tp from public.wan.ppp0 to public.wan
 rule 40 permit l2tp from public.wan to public.wan.ppp0
 rule 50 permit l2tpv3 from public.wan.ppp0 to public.wan
 rule 60 permit l2tpv3 from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 rule 20 portfwd l2tp from public.wan with dst private.lan.RouterB
 enable
!
ip route 0.0.0.0/0 ppp0
!
end

ルーターB(AR570S)のコンフィグ

Note
AR570Sの設定に関する詳細は、AR570Sのドキュメントをご参照ください。
enable l2tp
enable l2tp server=both
add l2tp password=secret
add l2tp call=center rem=branch1 ip=10.0.0.2 ty=virtual pass=secret prec=in
create vlan=vlan10 vid=10
add vlan=10 port=1 frame=tagged
create vlan=vlan20 vid=20
add vlan=20 port=1 frame=tagged
delete vlan=default port=1
create ppp=10 idle=999999999 over=TNL-center
set ppp=10 lqr=off bap=off
enable ip
add ip int=eth0 ip=172.16.100.2 mask=255.255.255.0
add ip rou=0.0.0.0 mask=0.0.0.0 int=eth0 next=172.16.100.1
enable bridge
add bridge protocol=1 type=IP
add bridge protocol=2 type=ARP
set brid stripv=no
add brid po=1 int=vlan10
add brid po=2 int=vlan20
add brid po=3 int=ppp10
set brid fil=1 po=3
set brid fil=2 po=1,2
set brid po=1 fil=1
set brid po=2 fil=1
set brid po=3 fil=2

ルーターC(AR570S)のコンフィグ

Note
AR570Sの設定に関する詳細は、AR570Sのドキュメントをご参照ください。
enable l2tp
enable l2tp server=both
add l2tp password=secret
add l2tp call=branch1 rem=center ip=10.0.0.1 ty=virtual pass=secret prec=out
create vlan=vlan10 vid=10
add vlan=10 port=1 frame=tagged
create vlan=vlan20 vid=20
add vlan=20 port=1 frame=tagged
delete vlan=default port=1
create ppp=0 over=eth0-any
set ppp=0 bap=off iprequest=on username=user@ispC password=isppasswdC
set ppp=0 over=eth0-any lqr=off echo=10
create ppp=10 idle=999999999 over=TNL-branch1
set ppp=10 lqr=off bap=off
enable ip
enable ip remote
add ip int=ppp0 ip=10.0.0.2 mask=255.255.255.255
add ip rou=0.0.0.0 mask=0.0.0.0 int=ppp0 next=0.0.0.0
enable firewall
create firewall policy=net
disable firewall policy=net identproxy
enable firewall policy=net icmp_f=unre,ping
add firewall policy=net int=ppp0 type=public
add firewall poli=net ru=1 ac=allo int=ppp0 prot=udp po=1701
enable bridge
add bridge protocol=1 type=IP
add bridge protocol=2 type=ARP
set brid stripv=no
add brid po=1 int=vlan10
add brid po=2 int=vlan20
add brid po=3 int=ppp10
set brid fil=1 po=3
set brid fil=2 po=1,2
set brid po=1 fil=1
set brid po=2 fil=1
set brid po=3 fil=2

ルーターD(本製品)のコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username user@ispD
 ppp password isppasswdD
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10,20 state enable
!
interface port1.0.1
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
 switchport trunk native vlan none
!
bridge 1
bridge 2
!
interface tunnel0
 encapsulation dot1q 10
 encapsulation dot1q 20
 tunnel source 10.0.0.3
 tunnel destination 10.0.0.1
 tunnel local id 2
 tunnel remote id 1
 tunnel mode l2tp v3
!
interface tunnel0.20
 mtu 1500
 bridge-group 2
!
interface tunnel0.10
 mtu 1500
 bridge-group 1
!
interface vlan10
 bridge-group 1
!
interface vlan20
 bridge-group 2
!
l2tp unmanaged port 1702
!
application l2tpv3
 protocol udp
 sport 1702
 dport 1702
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.3
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit l2tpv3 from public.wan.ppp0 to public.wan
 rule 40 permit l2tpv3 from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip route 0.0.0.0/0 ppp0
!
end



(C) 2015 - 2017 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.P
