設定例集#55: インターネットアクセスログ（閲覧履歴）の取得

PPPoEによるインターネット接続環境において、URLフィルター機能を使用して特定サイトへのアクセスを遮断しつつ、配下の端末からインターネットへのアクセスログ（閲覧履歴）を取得するための設定を行います。

本設定例では、URLフィルター機能、ファイアウォール機能の通常ログに加え、下記のアクセスログを有効化して、これらをSyslogサーバーに送信します。

すべてのWebアクセス（URLリクエスト）のログ（log url-requestsコマンド）
ファイアウォール/NATセッションの開始・終了ログ（connection-log eventsコマンド）

また、アプリケーションコントロール（DPI）を有効にすることで、DPIによって判別されたアプリケーションの情報がファイアウォールのログに含まれるよう設定します。

Note
アプリケーションコントロール（DPI）機能はAT-AR2050Vでは使用できません。

Note
アプリケーションコントロール（DPI）機能を使用するには、アニュアルライセンスが必要です

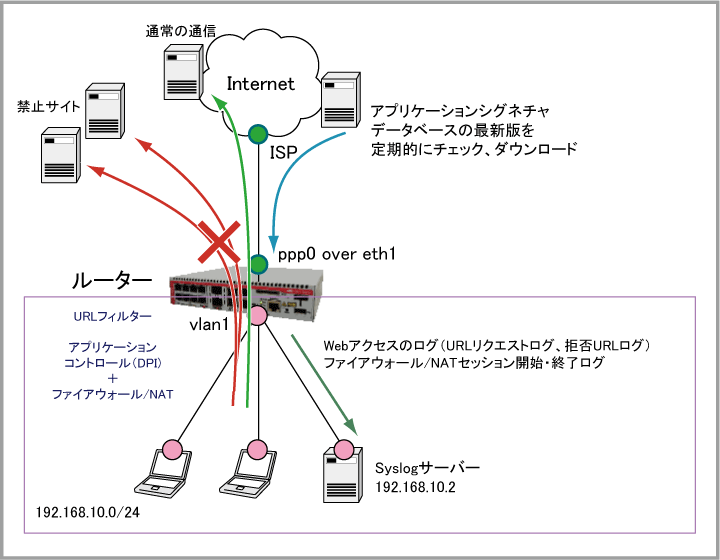

構成

ISPから提供された情報
ISP接続用ユーザー名	user@isp
ISP接続用パスワード	isppasswd
PPPoEサービス名	指定なし
WAN側IPアドレス	動的割り当て（IPCP）
DNSサーバー	自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース	eth1
WAN側（ppp0）IPアドレス	接続時にISPから取得
LAN側（vlan1）IPアドレス	192.168.10.1/24
Syslogサーバー	192.168.10.2
DHCPサーバー機能	有効
DHCPサーバーの設定
DHCPプール名	pool10
リース時間	2時間
対象サブネット	192.168.10.0/24
デフォルトゲートウェイ	192.168.10.1
DNSサーバー	192.168.10.1
提供するIPアドレスの範囲	192.168.10.100～192.168.10.131（32個）

ルーターの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
```
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.10.1/24
```
URLフィルター機能の設定を行います。
これには、url-filter、blacklist、protectの各コマンドを使います。
また、デフォルトでは拒否したURLのログしか記録されないため、log url-requestsコマンドですべてのURLリクエストを記録するよう設定します。

URLフィルターの詳細は「UTM」/「URLフィルター」をご覧ください。
```
url-filter
 blacklist blacklist.txt
 log url-requests
 protect
```
ファイアウォールのログにアプリケーションの情報を含めるため、アプリケーションコントロール（DPI）機能の設定を行います。
これには、dpi、provider procera、enableの各コマンドを使います。
アプリケーションコントロール（DPI）の詳細は「UTM」/「アプリケーションコントロール（DPI）」をご覧ください。
```
dpi
 provider procera
 enable
```
アクセスログをSyslogサーバーに送信するため、hostログ（syslog送信先）を定義します。
これには、log、log(filter)の各コマンドを使います。

ここでは下記のログを送信対象にするため、ログフィルター（log(filter)コマンド）で、それぞれの機能に対応するログメッセージの条件を次のように指定します。

・URLフィルターのログ、ファイアウォール/NATセッションの開始・終了ログ - local5ファシリティー、informationalレベル
・ファイアウォールの通常ログ- kernファシリティー、informationalレベル、文字列「Firewall」を含む
```
log host 192.168.10.2
log host 192.168.10.2 level informational facility local5
log host 192.168.10.2 level informational facility kern msgtext Firewall
```
ファイアウォール/NATセッションの開始・終了ログを有効にします。
```
connection-log events new end
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private
 network lan
  ip subnet 192.168.10.0/24
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
・rule 20 - 内部から外部への通信を許可します
・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します
・rule 40 - アプリケーションシグネチャデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのHTTPS通信を許可します
・rule 50 - 本製品のWAN側インターフェースから外部への通信について、DPIによる判別が完了していないトラフィックを許可します
（DPI機能の有効時には事前定義アプリケーション「dns」よりもDPIアプリケーション「dns」が優先されるため、ルール「30」を機能させるためにこのルールが必要です）

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public log
 rule 30 permit dns from public.wan.ppp0 to public.wan
 rule 40 permit https from public.wan.ppp0 to public.wan
 rule 50 permit undecided from public.wan.ppp0 to public.wan
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

・サブネット（network）
・リースするIPアドレス（range）
・DNSサーバーアドレス（dns-server）
・デフォルトゲートウェイ（default-router）
・リース時間（lease）
```
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
```
DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
```
service dhcp-server
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
url-filter
 blacklist blacklist.txt
 log url-requests
 protect
!
dpi
 provider procera
 enable
!
log host 192.168.10.2
log host 192.168.10.2 level informational facility local5
log host 192.168.10.2 level informational facility kern msgtext Firewall
!
connection-log events new end
!
zone private
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public log
 rule 30 permit dns from public.wan.ppp0 to public.wan
 rule 40 permit https from public.wan.ppp0 to public.wan
 rule 50 permit undecided from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
!
end

ブラックリストファイル

■ blacklist.txt

example.com
example.net
