インターフェース / スイッチポート

portX.Y.Z


• Xはシャーシ番号です。

• Yはスロット番号です。

• Zはポート番号です。


port1.1.8

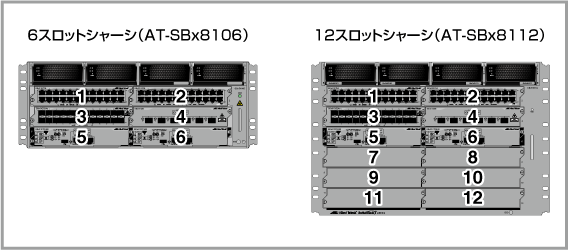

装着可能なカードの種類	スロット番号
	AT-SBx8106	AT-SBx8112
コントロールファブリックカード	5	5, 6
コントロールファブリックカードまたはラインカード	6	なし
ラインカード	1〜4	1〜4, 7〜12

Note - AT-SBx8106のスロット6は、コントロールファブリックカード、ラインカードのどちらでも使用できます。特に設定変更は不要です。

Note - アドバンスド ラインカード AT-SBx81XS16 はコントロールファブリックカードAT-SBx81CFC960搭載時のみ使用可能です。

Note - AT-SBx8112において、アドバンスド ラインカード AT-SBx81XS16 はスロット1、2、3、4、8、10でのみ使用できます。他のスロットにAT-SBx81XS16を装着した場合は、show card/show card detailコマンドにおいて該当スロットのState表示が「Disabled」となり、該当ラインカードは動作しませんのでご注意ください。

saX


• Xはスタティックチャンネルグループ番号（1〜94）です。これはstatic-channel-groupコマンドで指定した番号です


poX


• XはLACPチャンネルグループ番号（1〜32）です。これはchannel-groupコマンドで指定した番号です


awplus(config)# interface port1.1.8 ↓ awplus(config-if)# shutdown ↓

awplus(config)# interface port1.1.8 ↓ awplus(config-if)# no shutdown ↓

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# speed 100 ↓ awplus(config-if)# duplex full ↓

awplus> show interface port1.1.1 ↓

awplus> clear port counter port1.1.1 ↓

• ソースポート（タグ付きポート）でタグ付きパケットを受け取った場合、ミラーポートには送受信ともにタグ付きパケットとして出力されます。


• ソースポート（タグなしポート）でタグなしパケットを受け取った場合、ミラーポートには送受信ともにタグなしパケットとして出力されます。


• ソースポートにタグ付きポートとタグなしポートが混在している状態でタグ付きパケットを受け取った場合、ミラーポートには送受信ともにタグ付きパケットとして出力されます。


• ソースポートにタグ付きポートとタグなしポートが混在している状態でタグなしパケットを受け取った場合、ミラーポートには送受信ともにタグなしパケットとして出力されます。


Note - PAUSEフレームはミラーリングできません。

Note - sFlowとポートミラーリングを同一装置上で同時に使用することはできません。

1. ミラーポートとして設定するポートを指定してインターフェースモードに入ります。ここでは、ポート1.1.5をミラーポートに設定します。


   awplus(config)# interface port1.1.5 ↓




   Note - ミラーポートはシステム内で1つしか設定できないため、インターフェースモードに入るときは、interfaceコマンドでスイッチポートを1つだけ指定してください。複数ポートを指定してインターフェースモードに入った場合、次の手順でmirror interfaceコマンドを実行したときエラーになります。




   Note - トランクグループ（LACPチャンネルグループ、スタティックチャンネルグループ）、および、トランクグループに参加しているポートをミラーポートに設定することはできません。ここでトランクグループやトランクグループに参加しているポートを指定すると、次の手順でmirror interfaceコマンドを実行したときエラーになります。




2. ソースポートとトラフィックの向きを指定します。ここではポート1.1.1から送受信されるトラフィックをミラーポートにコピーします。


   awplus(config-if)# mirror interface port1.1.1 direction both ↓




   Note - ミラーポートはシステム内で1つしか設定できないため、すでに他のポートがミラーポートに設定されている場合、mirror interfaceコマンドは失敗します。その場合は、現行ミラーポートの設定を解除してから、もう一度同コマンドを実行してください。




   Note - 複数のポートをミラーしたいときは、ソースポートを「port1.1.1-port1.1.3」のように複数指定することができます。ただし、ミラーリング対象ポートを増やす場合、ミラーポートの帯域を超えてしまう可能性があるため注意が必要です。ミラーリングのソースポートは8ポートまでに制限されますが、4ポート以上設定した場合、Warningメッセージが出力されます。




   Note - トランクグループ（LACPチャンネルグループ、スタティックチャンネルグループ）をソースポートに指定するときは、「saX」、「poX」ではなく、該当グループの全所属ポートを「port1.1.1-1.1.3」のように一括指定してください。インターフェース名「saX」や「poX」をソースポートに指定することはできません。




   Note - mirror interfaceコマンドを実行すると、指定ポートはミラーポートとして設定され、どのVLANにも属していない状態となります。




   Note - ミラーポートに設定されたポートは通常のスイッチポートとしては機能しません。




   Note - ソースポートを指定する通常のポートミラーリングを使用するときは、ハードウェアパケットフィルターやQoSポリシーマップのcopy-to-mirrorアクションを使用しないでください。




   Note - ハードウェアパケットフィルターやQoSポリシーマップのcopy-to-mirrorアクションを使用する場合、mirror interfaceコマンドではnoneを指定してください。また、通常のソースポートは指定しないでください。copy-to-mirrorアクションは、access-list(hardware ip)コマンド、access-list(hardware mac)コマンド、default-actionコマンドで設定します。

awplus# show mirror ↓ Mirror Test Port Name: port1.1.5 Mirror option: Enabled Mirror direction: both Monitored Port Name: port1.1.1

awplus(config)# interface port1.1.5 ↓ awplus(config-if)# no mirror interface port1.1.1 ↓

Note - トランクグループではポートセキュリティーを使用できません。

Note - ポートセキュリティーとUDLDは併用できません。

Note - ジャンボフレームはポートセキュリティーの対象になりません。

表 2

アクション名	動作
protect（DISCARD）	不正なパケットを破棄する。
shutdown（DISABLE）	不正なパケットを破棄し、該当ポートを無効化する。

1. 対象ポートを指定してインターフェースモードに入ります。


   awplus(config)# interface port1.1.1 ↓



2. 対象ポートでポートセキュリティーを有効にします。これには、switchport port-securityコマンドを使います。同コマンドを実行しただけでは、学習可能なMACアドレス数の上限が設定されていないため、まだポートセキュリティーの動作はしません。


   awplus(config-if)# switchport port-security ↓



3. 対象ポートで学習可能なMACアドレスの最大数を設定します（初期値は0。これは制限なしの意）。これには、switchport port-security maximumコマンドを使います。


   awplus(config-if)# switchport port-security maximum 20 ↓



4. 不正パケット受信時のアクションを指定します（初期値はprotect）。これには、switchport port-security violationコマンドを使います。


   awplus(config-if)# switchport port-security violation shutdown ↓

• switchport port-security agingコマンドが実行されているとき（ダイナミックポートセキュリティー）、学習したMACアドレスはダイナミックMACアドレスとして扱われ、エージングによって削除されます（Dynamic Limitedモード）。


• switchport port-security agingコマンドが実行されていないとき（通常のポートセキュリティー）は、学習したMACアドレスはスタティックMACアドレスとして扱われ、エージングによって削除されません（Limitedモード）。


awplus> show mac address-table | include port1.1.1 ↓ 1 port1.1.1 000a.7933.7b43 forward static 1 port1.1.1 000a.7934.0612 forward static

awplus# show port-security interface port1.1.1 ↓ Port Security configuration ------------------------------------------------------------ Security Enabled : YES Port Status : ENABLED Violation Mode : DISCARD Aging : OFF Maximum MAC Addresses : 2 Total MAC Addresses : 2 Lock Status : LOCKED Security Violation Count : 1 Last Violation Source Address : 00-00-cd-08-17-0c

awplus# show port-security intrusion ↓ Port Security Intrusion List ------------------------------------------------------------ Interface: port1.1.1 - 2 intrusion(s) detected 00-0c-29-04-49-46 00-00-cd-08-17-0c Interface: port1.1.2 - no intrusions detected Interface: port1.1.3 - no intrusions detected ...

awplus# clear port-security intrusion interface port1.0.1 ↓

awplus(config)# mac address-table static 0000.f488.8888 forward interface port1.1.1 vlan 1 ↓

awplus(config)# no mac address-table static 0000.f488.8888 forward interface port1.1.1 vlan 1 ↓

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# no switchport port-security ↓ awplus(config-if)# no switchport port-security maximum ↓

Note - ポートセキュリティーによって学習されたMACアドレスをエージアウトしないよう設定し、ポートセキュリティーの不正パケット受信時の動作を指定している場合、ポートセキュリティーを無効にしてもスタティックMACアドレスがコンフィグに残ったままになります。コンフィグに残ってしまったスタティックMACアドレスは、mac address-table staticコマンドをno形式で実行するか、clear mac address-tableコマンドで削除してください。

Note - ポートセキュリティーにおいて、不正パケット受信時の動作をshutdown（DISABLE）に設定している状態で、ポートセキュリティーを無効にすると、ログが正しく出力されず、show interface statusコマンドでインターフェースのステータスが正しく表示されません。shutdownコマンドでインターフェースを無効にし、その後有効にすることで正しく表示されます。

Note - 不正パケット受信時のアクションとしてshutdown（DISABLE）が実行されたあと、clear mac address-tableコマンドでスタティックエントリーを削除すると、show port-security interfaceコマンドで表示されるLock StatusがLOCKEDからUNLOCKEDに変わり、ポートがリンクダウンしたままになります。この状態でポートのロックを解除するには、switchport port-securityコマンドをno形式で実行してください。

Note - どちらか一方のコマンドを実行すればポートセキュリティーの動作が無効になり、ポートのロックも解除されますが、片方だけを実行した場合はもう一方の設定がランニングコンフィグに残ります。これでも動作上は問題ありませんが、のちの混乱を避けるため、通常は両方のコマンドを実行することをおすすめします。

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# no shutdown ↓

Note - ダイナミックポートセキュリティーを使用しているポート（switchport port-security agingコマンドを実行しているポート）では、学習アドレス数がいったん上限に達しても、エージングにより再度上限を下回ることがありますが、アクションにshutdown（DISABLE）を指定した場合は、学習アドレス数が上限を下回っても該当ポートが自動的に有効化されることはありません。

awplus(config)# log buffered level information ↓

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# storm-control broadcast level 30 ↓

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# storm-control multicast level 50 ↓

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# storm-control dlf level 70 ↓

awplus(config)# interface port1.1.1 ↓ awplus(config-if)# no storm-control broadcast level ↓

• LDF検出

• MACアドレススラッシングプロテクション

• 受信レート検出（QoSストームプロテクション）


Note - AT-SBx81CFC400では、LDF 検出とタグVLAN は併用できません。

Note - LDF検出とMACアドレススラッシングプロテクションは同一装置上で併用（同時使用）できません。初期状態ではMACアドレススラッシング検出時の動作が有効なため、LDF検出を使う場合は、全ポートでMACアドレススラッシング検出時の動作を無効化（thrash-limitingコマンドのactionパラメーターにnoneを指定する）してから、LDF検出を有効化してください。

Note - LDF検出とWeb認証は同一装置上で併用（同時使用）できません。LDF検出を使う場合は、Web認証を有効化（auth-web enableコマンド）しないでください。

Note - QoSとLDF検出を同一ポートで併用した場合、LDFを受信してもループを検出できません。併用する場合は、LDFをCPUへ転送するようなアクセスリスト（access-list(hardware mac)コマンドでsend-to-cpuアクションを指定する）をクラスマップに設定してください。

Note - 本製品において、RSTPが初期設定で有効化されているため、LDF検出機能を有効にしても、RSTPの動作の影響により、ループが発生せず、LDF検出機能の動作を確認できない場合があります。

Note - 配下のHUBやスイッチにて輻輳などによりLDFが消失した場合、ループを検出できない場合があります。

Note - MSTPの設定後、LDF検出機能を有効にし、その後MSTPを無効にするかMSTインスタンスに関連付けられたVLANを削除すると、LDFが送出されなくなります。LDFの送出を再開させるには、システムを再起動してください。ただし、MSTインスタンスを作成せずにMSTPを有効にしただけの場合は、本現象は発生しません。また、RSTPでは本現象は発生しません。

Note - LDF検出機能はアクセスリストのエントリーに空きがないと使用できません。

表 3：LDFによるループ検出時の動作

port-disable	ポートを無効化する。リンクはアップ状態のまま。また、ログへの記録とSNMPトラップの送信も行う
vlan-disable	ループを検出したVLANに対してのみポートを無効化する（初期値）。また、ログへの記録とSNMPトラップの送信も行う
link-down	ポートを物理的にリンクダウンさせる。また、ログへの記録とSNMPトラップの送信も行う
log-only	ポートの制御は行わず、ログへの記録とSNMPトラップの送信だけを行う
none	LDF検出機能を無効にする

1. すべてのポートでMACアドレススラッシング検出時の動作を無効化します。これは、thrash-limitingコマンドのactionパラメーターにnoneを指定することで行います。
   たとえば、ポート1.1.1〜1.1.12でMACアドレススラッシング検出時の動作を無効化するには次のようにします。


   awplus(config)# interface port1.1.1-1.1.12 ↓ awplus(config-if)# thrash-limiting action none ↓ awplus(config-if)# exit ↓

   Note - MACアドレススラッシング検出時の動作をすでに無効化している場合、本手順は不要です。また、上記コマンドは一例です。interfaceコマンドで指定するインターフェース名は適宜変更してください。



2. LDF検出機能を有効化します。


   awplus(config)# loop-protection loop-detect ↓



3. ポート単位での動作設定はloop-protection actionコマンドで行います。初期状態では各ポートにvlan-disableアクションが設定されていますが、ここでは、ポートグループ1.1.1〜1.1.8に対してlink-downアクションを設定し、LDFによるループ検出時にポートを物理的にリンクダウンするよう設定を変更してみます。


   awplus(config)# interface port1.1.1-1.1.8 ↓ awplus(config-if)# loop-protection action link-down ↓

awplus(config)# interface port1.1.1-1.1.8 ↓ awplus(config-if)# loop-protection timeout 60 ↓

awplus(config)# interface port1.1.1-1.1.8 ↓ awplus(config-if)# loop-protection action-delay-time 10 ↓

• ただし、LDF検出のログメッセージはinformationalレベルなので、メモリー上に保存されるbufferedログ、permanentログの初期設定では記録されません。LDF検出のログメッセージをこれらのログに記録するためには、log(filter)コマンドを使ってログフィルターの設定を変更する必要があります。たとえば、bufferedログにinformationalレベルのログを記録したいときは次のようにします。


  awplus(config)# log buffered level information ↓

  なお、前記コマンドではLDF検出以外のinformationalログも記録されてしまいます。これを避けるには先ほどのコマンドの代わりに次のようにしてプログラム名loopprotを指定するのがよいでしょう。


  awplus(config)# log buffered level informational program loopprot ↓



• また、実際にSNMPトラップを送信するには、トラップ送信先などのSNMP基本設定に加え、snmp-server enable trapコマンドで「loopprot」を有効にしておく必要があります。SNMPの基本設定については「運用・管理」/「SNMP」をご覧ください。


  awplus(config)# snmp-server enable trap loopprot ↓

awplus(config)# interface sa1 ↓ awplus(config-if)# loop-protection action link-down ↓

Note - saXインターフェースに対してLDF検出の設定をしているときは、saX内のメンバーポートに対する個別設定は無視されます。

awplus(config)# interface po1 ↓ awplus(config-if)# loop-protection action port-disable ↓

Note - poXインターフェースに対してLDF検出の設定をしているときは、poX内のメンバーポートに対する個別設定は無視されます。

awplus# show loop-protection ↓

awplus(config)# no loop-protection loop-detect ↓

awplus(config)# interface port1.1.1-1.1.2 ↓ awplus(config-if)# loop-protection action none ↓

表 4：MACアドレススラッシング検出時の動作

learn-disable	MACアドレスの学習を停止する（初期値）。また、SNMPトラップの送信も行う
port-disable	ポートを無効化する。リンクはアップ状態のまま。また、ログへの記録とSNMPトラップの送信も行う
vlan-disable	スラッシングを検出したVLANに対してのみポートを無効化する。また、ログへの記録とSNMPトラップの送信も行う
link-down	ポートを物理的にリンクダウンさせる。また、ログへの記録とSNMPトラップの送信も行う
none	MACアドレススラッシング検出時の動作を無効にする

Note - MACアドレススラッシングプロテクション設定時は、ループを検出したすべてのポートが、設定した動作を行います。

Note - MACアドレススラッシングプロテクションとLDF検出は同一装置上で併用（同時使用）できません。初期状態では、MACアドレススラッシング検出時の動作が有効、LDF検出が無効に設定されているため、MACアドレススラッシングプロテクションを使う場合はLDF検出を有効化せずにそのままお使いください。すでにLDF検出を使っている場合は、LDF検出を無効化（loop-protectionコマンドをno形式で実行）してからMACアドレススラッシング検出時の動作を有効化してください。

Note - learn-disableアクションを設定していても、MACアドレススラッシング検出後にMACアドレスの学習が停止されないことがあります。

awplus(config)# interface port1.1.1-1.1.8 ↓ awplus(config-if)# thrash-limiting action vlan-disable ↓

awplus(config)# interface port1.1.1-1.1.8 ↓ awplus(config-if)# thrash-limiting timeout 5 ↓

• ただし、実際にSNMPトラップを送信するには、トラップ送信先などのSNMP基本設定に加え、snmp-server enable trapコマンドで「thrash-limit」を有効にしておく必要があります。SNMPの基本設定については「運用・管理」/「SNMP」をご覧ください。


  awplus(config)# snmp-server enable trap thrash-limit ↓

awplus(config)# mac address-table thrash-limit 5 ↓

awplus(config)# interface port1.1.1-1.1.12 ↓ awplus(config-if)# thrash-limiting action none ↓

表 5：受信レート超過時の動作

portdisable	ポートを無効化する
vlandisable	入力VLAN（クラスマップのmatch vlan節で指定したVLAN）に対してのみ受信ポートを無効化する。本動作を使用する場合は、対象トラフィッククラスを識別するクラスマップにおいて、match vlan節を指定しておく必要がある
linkdown	ポートを物理的にリンクダウンさせる

• QoS機能の有効化

• ポリシーマップの作成
  （QoSストームプロテクションの有効化および動作パラメーターの設定を含む）

• スイッチポートへのポリシーマップ適用


1. QoS機能を有効にします。
   QoS関連コマンドの多くは、QoS機能を有効にしておかないと実行できないので、最初にmls qos enableコマンドを実行してQoS機能を有効化しておいてください。


   awplus(config)# mls qos enable ↓



2. ポリシーマップを作成します。最初にpolicy-mapコマンドでポリシーマップの名前を指定して、ポリシーマップモードに移動します。


   awplus(config)# policy-map sp ↓ awplus(config-pmap)#



3. デフォルトトラフィッククラスに対するQoS処理を指定します。
   classコマンドでキーワード「default」を指定するとポリシーマップ・クラスモードに移動するので、同モードのコマンドでQoSストームプロテクションの設定を行っていきます。


   awplus(config-pmap)# class default ↓ awplus(config-pmap-c)#



4. QoSストームプロテクションを使用する場合は対象トラフィッククラスでメータリング統計保存機能を有効化しておく必要があるため、最初にpolice countersコマンドで同機能を有効にします。


   awplus(config-pmap-c)# police counters ↓



5. QoSストームプロテクション機能を有効にします。これには、storm-protectionコマンドを使います。


   awplus(config-pmap-c)# storm-protection ↓


   なお、QoSストームプロテクション機能を使用するためには、storm-protectionコマンドで同機能を有効化するだけでなく、以下のパラメーターも明示的に設定する必要があるため、以降の手順ではこれらも設定していきます。


   • 受信レートの上限値（storm-rateコマンド）

   • 受信レートのサンプリング間隔（storm-windowコマンド）

   • 受信レート超過時の動作（storm-actionコマンド）


   また、下記パラメーターは初期値を持つため設定は任意ですが、ここでは例として初期値以外の値を設定しています。


   • 受信レート超過時の動作継続時間（自動復旧までの時間）（storm-downtimeコマンド）



6. 受信レートの上限値をstorm-rateコマンドで設定します。初期状態では未設定のため、必ず明示的に指定してください。ここでは、500Kbpsに設定しています。


   awplus(config-pmap-c)# storm-rate 500 ↓



7. 受信レートのサンプリング間隔をstorm-windowコマンドで設定します。初期状態では未設定のため、必ず明示的に指定してください。ここでは、5秒に設定しています。


   awplus(config-pmap-c)# storm-window 5000 ↓



8. 受信レート超過時の動作をstorm-actionコマンドで設定します。初期状態では未設定のため、必ず明示的に指定してください。ここではportdisable（ポート無効化）に設定しています。


   awplus(config-pmap-c)# storm-action portdisable ↓



9. 受信レート超過時の動作継続時間（自動復旧までの時間）はstorm-downtimeコマンドで指定します。初期状態で10秒に設定されているため、必須の設定ではありませんが、必要に応じて変更してください。ここでは例として3秒に設定しています。


   awplus(config-pmap-c)# storm-downtime 3 ↓ awplus(config-pmap-c)# exit ↓ awplus(config-pmap)# exit ↓ awplus(config)#



10. ポリシーマップspを受信スイッチポートであるポート1.1.1〜1.1.3に適用します。


    awplus(config)# interface port1.1.1-1.1.3 ↓ awplus(config-if)# service-policy input sp ↓ awplus(config-if)# exit ↓

Note - 本機能を使用する場合は、対象トラフィッククラス（クラスマップ）においてpolice countersコマンドを実行し、メータリング統計保存機能を有効化しておく必要があります。

Note - 本機能は集約ポリサーを適用（police-aggregate）しているトラフィッククラス（クラスマップ）では使用できません。

Note - QoSストームプロテクション有効時、STPが有効になっている場合、QoSで指定したアクション通りに動作しない。STPを無効にすることで、QoSで指定したアクションで動作する。

Note - スタティックチャンネルグループと併用する場合は、QoSストームプロテクション機能が有効になっているポリシーマップをスタティックチャンネルグループのメンバーポートに対して適用する必要があります。その場合、static-channel-groupコマンドでグループを作成する際に「member-filters」パラメーターを指定してください。本パラメーターを使用することで、スタティックチャンネルグループの所属ポートにポリシーマップを適用することが可能になります。

awplus(config)# interface port1.0.1-1.0.3 ↓ awplus(config-if)# static-channel-group [1-94] member-filters ↓

awplus(config)# interface port1.1.8 ↓ awplus(config-if)# egress-rate-limit 8m ↓ % Egress rate limit has been set to 7979 Kb

Note - egress-rate-limitコマンドに指定できる値の範囲は1〜10000000Kbpsですが、実際に使用できるのは1〜2665845Kbpsです。また、帯域制限の粒度は347Kbpsなので、指定値が347Kbpsの倍数でない場合は倍数になるよう丸められる点にもご注意ください。上記例でも指定値が347Kbpsの倍数（7979Kbps = 347Kbps x 22）に丸められています。

Note - トランクグループ（saX, poX）に対してegress-rate-limitコマンドを実行した場合、送信レート上限値はトランクグループ全体に対してではなく、メンバーポート単位で適用されます。

awplus(config)# interface port1.1.8 ↓ awplus(config-if)# no egress-rate-limit ↓

awplus> show interface port1.1.8 ↓ Interface port1.1.8 Scope: both Link is UP, administrative state is UP Thrash-limiting Status Not Detected, Action learn-disable, Timeout 1(s) Hardware is Ethernet, address is 0000.cd24.0367 (bia 0000.cd24.0367) index 5013 metric 1 mtu 1500 duplex-full speed 100 polarity auto <UP,BROADCAST,RUNNING,MULTICAST> VRF Binding: Not bound Egress Rate Limit 7979 Kb input packets 235512, bytes 16850873, dropped 0, multicast packets 12 output packets 8746698, bytes 9367135608, multicast packets 2007 broadcast p ackets 11

1. リンクダウン時にflash:/p101down.scpを実行するインターフェーストリガー「1」を作成します。


   awplus(config)# trigger 1 ↓ awplus(config-trigger)# type interface port1.1.1 down ↓ awplus(config-trigger)# script 1 flash:/p101down.scp ↓ awplus(config-trigger)# exit ↓



2. リンクアップ時にflash:/p101up.scpを実行するインターフェーストリガー「2」を作成します。


   awplus(config)# trigger 2 ↓ awplus(config-trigger)# type interface port1.1.1 up ↓ awplus(config-trigger)# script 1 flash:/p101up.scp ↓ awplus(config-trigger)# end ↓
