PN: 613-002219 Rev.D

AT-TQ4600/4400 AT-SecureEnterpriseSDN Controller対応ファームウェア リリースノート

1. 対象製品とファームウェアバージョン

本リリースノートは、下記の製品・バージョンを対象としています。各項目がどの製品に該当するかは次のアイコンで示します。

2. 本バージョンで追加・拡張された機能

2.1. 一般

• 2.1.1
  TQ4600 TQ4400
  バーチャルアクセスポイント

  仮想的なアクセスポイントを作り出すバーチャルアクセスポイント（VAP）機能に対応しました。
  なお、VAP 機能は無線1/2 ごとに作成できます。
• 2.1.2
  TQ4600 TQ4400
  AT-Vista Manager

  AT-Vista Manager V.1.1.0 の「無線AP管理」機能に対応しました。
• 2.1.3
  TQ4600 TQ4400
  管理 VLAN タグ

  管理用 VLAN にタグを設定できるようになりました。管理 VLAN ID を 2〜4094 で指定するとタグありで動作します。管理 VLAN ID に「1」を指定した場合は、タグなしで動作します。

  注意：SDN 版では通常版の設定と異なり、管理 VLAN ID の設定で「タグあり」、「タグなし」の動作を切り替えます。「タグなし VLAN」の設定項目において「有効」、「無効」のどちらかが設定されていても上記の動作に影響しません。また、「タグなし VLAN ID」の設定は動作しないため、初期状態の設定を変更しないでください。

• 2.1.4
  TQ4600 TQ4400
  データパス ID

  AT-SESC 側から OpenFlow スイッチを識別するためのデータパス ID を変更できるようになりました。設定項目については、「6 マニュアルの補足」をご覧ください。
• 2.1.5
  TQ4600 TQ4400
  クリティカルモード、タイムアウト時間

  AT-SESC との接続が失われタイムアウト時間で設定した時間（秒）を超えると、VAP で設定した VLAN に従って通信を行えるようになりました。設定項目については「6 マニュアルの補足」をご覧ください。
• 2.1.6
  TQ4600 TQ4400
  VAP セキュリティーの認証方式と暗号化

  VAP セキュリティーの認証方式の IEEE 802.1X と暗号化の WEP 64/128 ビット（IEEE 802.11a/b/g 使用時のみ）が使用可能になりました。

3. 本バージョンで仕様変更された機能

3.1. 一般

• 3.1.1
  TQ4600 TQ4400
  本製品の配下に接続するデバイスに、AT-SESC 上の設定で、認証時に VLAN をアサインする際に VLAN ID 1 を指定できませんでしたが、指定できるようになりました。VLAN のアサインは、AT-SESC 上で設定してください。また、VLAN ID に 0 （*） は指定できません。 ※AT-SESC 上で VLAN ID 「0」の設定は、VLAN をアサインしない 　 （ネットワークを割り当てない）設定と同じ動作です。

4. 本バージョンで修正された項目

本バージョンでは、以下の項目が修正されました。

• 4.1
  TQ4600 TQ4400
  「詳細設定 / イーサネット設定」の「OpenFlow 設定」項目の設定を行った際に、「ステータス / イベント」に不要なログが記録されていましたが、これを修正しました。

5. 本バージョンでの制限事項

本バージョンには、以下の制限事項があります。

5.1. 一般

• 5.1.1
  TQ4600 TQ4400
  同一周波数帯を使用する端末間では、異なる VLAN に所属していても、各端末が同一の SSID に接続している場合は、通信ができてしまう場合があります。
• 5.1.2
  TQ4600 TQ4400
  DHCP クライアント機能において IP アドレスが正しく取得できません。 IP アドレスを割り当てる場合は、スタティックで割り当ててください。
• 5.1.3
  TQ4600 TQ4400
  Web ブラウザーから本製品を再起動すると、Web ブラウザーのページが「更新中」の表示のままになり、自動で切り替わりません。しばらく待ってから Web ブラウザーの再読み込みを行ってください。
• 5.1.4
  TQ4600 TQ4400
  フローエントリー上ではマルチキャストが転送されない VLAN セグメントに所属する端末であっても、同一周波数帯で既にマルチキャストを受信している端末が存在する状態で、グループ参加要求を送れば、別 VLAN 宛のマルチキャストを受信します。
• 5.1.5
  TQ4600 TQ4400
  送信元指定によるマルチキャストのフィルタリングは未サポートです。送信元に関係なく、グループアドレスに基づく転送が行われます。
• 5.1.6
  TQ4600 TQ4400
  無線インターフェースに接続している端末と本製品との通信はできません。本製品との通信を行う際には、有線インターフェースを使用してください。
• 5.1.7
  TQ4600 TQ4400
  WPA2 エンタープライズでは、無線クライアントがローミングした際に移動先のアクセスポイントに対し認証情報を中継できません。WPA2 エンタープライズを使用する場合、VAP / セキュリティーの設定で「事前認証を有効にする」の項目はチェックをはずしてください。
  なお、AW+ ワイヤレスマネージャーを使用している場合は、AW+ ワイヤレスマネージャー側の事前認証の中継機能を無効（no wpa2 pre-authentication）にしてください。

6. マニュアルの補足・誤記訂正

各種ドキュメントの補足事項および誤記訂正です。

6.1. 一般

• 6.1.1
  TQ4600 TQ4400
  サポート・未サポート機能

  〜・〜 サポート機能 〜・〜

  サポート機能
  大カテゴリー	中カテゴリー	詳細
  無線部	IEEE 802.11 規格	IEEE 802.11、IEEE 802.11a / b / g / n / ac
  	データ通信速度※1	802.11a / g ： 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6Mbps 自動切替
  		802.11b ： 11 / 5.5 / 2 / 1Mbps 自動切替
  		802.11n ： MCS データレート自動切替（Mbps）
  		802.11ac ： 最大1,300Mbps （AT-TQ4600）、最大867Mbps （AT-TQ4400）
  	チャンネル数	802.11a ： 19 チャンネル（W52 / W53 / W56）
  		802.11b ： 13 チャンネル
  		802.11g ： 13 チャンネル
  		802.11n （2.4GHz） ： 13 チャンネル
  		802.11n （5GHz） ： 19 チャンネル
  		802.11ac ： 19 チャンネル
  無線部詳細		Auto チャンネル候補
  		定期チャンネル更新
  		使用帯域幅
  		制御用チャンネル
  		ショートガードインターバル
  		ビーコンに国情報を付加
  		プロテクション
  		ビーコン間隔
  		DTIM 間隔
  		パケット分割しきい値
  		RTS しきい値
  		最大ステーション数（接続台数制限）
  		送信出力
  イーサネット設定	インターフェース設定	管理 VLAN ID
  	IP 関連	スタティック IP アドレス
  		サブネットマスク
  		デフォルトゲートウェイ
  		DNS ネームサーバー
  VAP		SSID 名の変更
  		SSID のブロードキャスト（SSID 隠蔽）
  		セキュリティー設定
  		VLAN ID ※4
  		バンドステアリング
  VAP セキュリティー	認証方式	オープンシステム認証
  		IEEE 802.1X
  		WPA パーソナル
  		WPA2 パーソナル
  		WPA エンタープライズ
  		WPA2 エンタープライズ ※2
  	暗号化	WEP ： 64 / 128 ビット（IEEE 802.11a / b / g 使用時のみ）
  		WPA / WPA2 ： AES
  	RADIUS	RADIUS アカウンティング
  		セカンダリーRADIUS サーバー
  	その他	隣接 AP 検出
  		ANY 接続拒否
  		無線クライアント間通信禁止
  オプション		SNMP MIB （v1 / v2c） / SNMP トラップ
  		Eco LED
  		Web GUI による設定（HTTP / HTTPS）
  		NTP クライアント
  その他管理機能		設定のバックアップとリストア
  		ファームウェアの更新 ※3
  		ロギング（buffer / permanent / syslog）
  		統計情報表示
  	被管理機能	AW+ ワイヤレスマネージャーによる集中一括管理 / 監視 ※5 ※6
  		AT-Vista Manager による管理 ※5
  		AMF ゲストノード ※6
  有線部	準拠規格	IEEE 802.3 （10BASE-T）
  		IEEE 802.3u （100BASE-TX）
  		IEEE 802.3ab （1000BASE-T）
  		IEEE 802.3x （Flow Control）
  		IEEE 802.3af （Power over Ethernet）
  		IEEE 802.3at （Power over Ethernet+） ※7
  		IEEE 802.1Q （VLAN Tagging）
  		オートネゴシエーション、MDI / MDI-X 自動認識

  ※ 1　通信速度の自動切替は行われますが、実速度は OpenFlow 処理速度に依存します。
  ※ 2　事前認証とダイナミック VLANは未サポートです。
  ※ 3　搭載可能なファームウェアは1 つのみです。
  ※ 4　クリティカルモードの「有効：すべて許可」を使用する場合のみ使用します。
  ※ 5　同時管理はできません。
  ※ 6　同時使用はできません。
  ※ 7　AT-TQ4600 のみです。


  〜・〜 未サポート機能 〜・〜
  ※未サポート機能はリファレンスマニュアルに掲載の機能において未サポートまたは初期状態で設定されている値の変更が未サポートのものです。

  未サポート機能
  大カテゴリー	中カテゴリー	小カテゴリー
  無線部詳細		マルチキャスト送信レート
  		レガシーレートセット
  		MCS （データレート）設定
  		速度制限
  		バースト時の速度制限
  		ブロードキャスト/ マルチキャスト速度制限
  イーサーネット設定	インターフェース設定	タグなし VLAN
  		タグなし VLAN ID
  	IP 関連	DHCP クライアント
  	Ping 応答	ディレクテッド・ブロードキャスト Ping 応答
  VAP		VLAN ID ※1
  		MAC フィルタリング
  VAPセキュリティー	暗号化	WPA / WPA2：TKIP
  WDS		WDS 各種機能
  クラスター		クラスター各種機能
  オプション		QoS（WMM）
  		LLDP
  その他管理機能		セカンダリーファームウェアの格納（搭載可能なファームウェアは 1 つのみ。2面化は不可）
  		自動チャンネル管理（クラスター機能）
  	被管理機能	AT-UWC / AT-UWC-APL による集中一括管理 / 監視

  ※1 クリティカルモードの「有効：すべて許可」を使用する場合は VAP に設定された VLAN ID を使用します。

• 6.1.2
  TQ4600 TQ4400
  VAP

  本製品で複数の VAP を設定した場合、本製品の OpenFlow スイッチポート番号（AT-SESC の接続中 OpenFlow スイッチに表示されるポート番号）と VAP の番号の関連付けは固定ではありません。無線 LAN の設定や VAP の設定順によって変動します。
• 6.1.3
  TQ4600 TQ4400
  syslog

  V.1.0.1 以降、AW+ ワイヤレスマネージャーの AP プロファイルから syslog 機能を有効にすることはできません。syslog 機能を有効にする場合は、AW+ ワイヤレスマネージャー管理下に入る前に 本製品のWeb 管理画面からsyslog 機能を有効にしてください。
• 6.1.4
  TQ4600 TQ4400

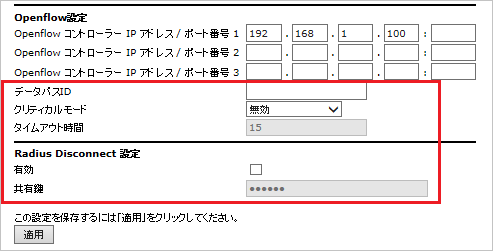

  Openflow設定（データパス ID、クリティカルモード・タイムアウト時間）、Radius Disconnect 設定

  本バージョンより AT-SESC 側から OpenFlow スイッチを識別するためのデータパス ID を変更できるようになりました。なお、データパス ID は AT-SESC が管理する OpenFlow スイッチで一意の値を割り当てる必要があるため、他の OpenFlow スイッチの値と重複しないよう設定してください。

  本バージョンより AT-SESC との接続が失われた際に、VAP で設定した VLAN に従って通信できるようになりました。AT-SESC との接続がタイムアウト時間で設定した秒数を超えるとクリティカルモードで設定した動作に移行します。複数の AT-SESC を設定している場合は、すべての AT-SESC との接続が失われた場合に移行します。

  Radius Disconnect 機能は未サポートです。



  項目名	説明
  データパス ID	設定なし（空白：初期状態）の場合は、有線インターフェースの MAC アドレスをもとに自動設定されます。自動設定されるデータパス ID はその MAC アドレスの先頭にゼロを補完した16 桁の16進数になります。 値を設定する場合は、16 桁以下の16 進数の値を設定します。すべてが 0（ゼロ）の値は設定できません。16 桁未満の値を指定した場合は先頭に0（ゼロ） を補完しますが、設定画面上は設定した値が表示されます。
  クリティカルモード	無効： 従来の OpenFlow の動作モードです。この場合は AT-SESC が存在しないため、新規に本製品に接続されたデバイスは通信できません。既に接続していたデバイスは本製品に設定されているパケット制御フローに従って通信が可能です。 （AT-SESC に設定されているフロー無通信タイムアウトおよび既定フロー有効時間に従ってパケット制御フローが削除された場合には通信不可となります。） 有効：すべて許可： ※ VAP に設定された VLAN ID に従って通信（タグあり）が可能です。 有効：すべて破棄：※ 既に接続していたデバイスおよび新規で接続されたデバイスの通信はすべて破棄されます。 ※有効の動作に移行した際に、その時点で本製品が保持している AT-SESC から設定されたパケット制御フローは削除されます。
  タイムアウト時間	クリティカルモードで設定した動作に移行するまでの時間（秒）を設定します（設定可能範囲：15-1000）。 AT-SESC は OpenFlow スイッチに対して死活監視を10 秒間隔で行っているため、移行までの時間は最大で設定値+ 約10 秒の差が生じます。
  有効	Radius Disconnect 機能は未サポートです。
  共有鍵	Radius Disconnect 機能は未サポートです。

• 6.1.5
  TQ4600 TQ4400
  OpenFlow ライセンス対応ファームウェアのインストール、インストール後の必須設定

  〜・〜 OpenFlow ライセンス対応ファームウェアのインストール 〜・〜

  注意： SDN 版でサポートしている機能の設定を引き継ぐ場合は、「6.1.6 バージョンアップ・バージョンダウン」 の 「通常版から SDN 版 V.1.1.1 へのバージョンアップ」を初めにお読みください。

  1. Web ブラウザーからアクセスポイントの設定画面にログインします。
     （以下、「言語 / Language」を「日本語」に設定している場合の例で説明します。）

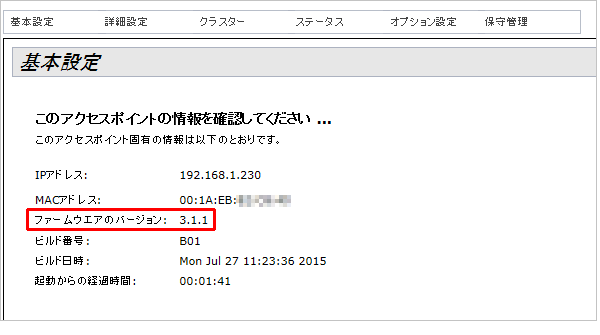

     「基本設定」画面で、現在のファームウェアバージョンがアップグレードの対象（3.0.x、3.1.x、3.2.x、3.3.x のいずれか）かどうか確認します。

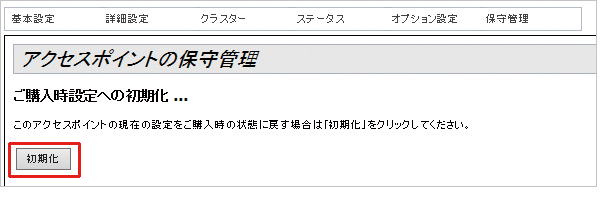

  2. 設定を初期化します。
     中間ファームウェアにアップグレードする前の通常版ファームウェアの状態で、装置設定をご購入時の状態に戻す必要があります。

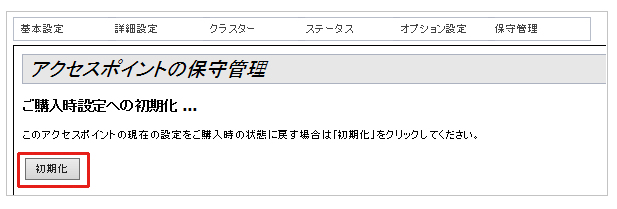

     「保守管理」 / 「設定」画面を開き、「初期化」ボタンをクリックします。



     初期化実行後、アクセスポイントの設定画面に再度ログインします。
     設定の初期化によりアクセスポイントの IP アドレスは 192.168.1.230 の初期設定に戻りますのでご注意ください。

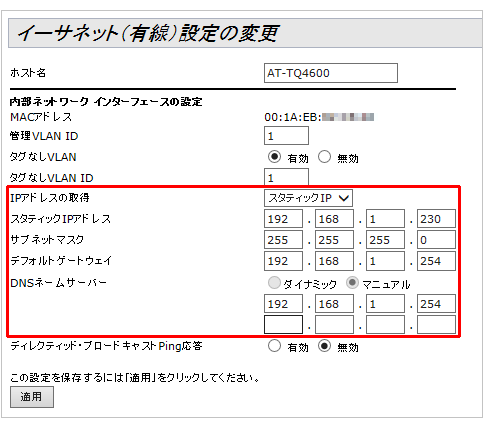

  3. 「詳細設定」 / 「イーサネット設定」を開きます。
     以下の手順でアクセスポイントのスタティック IP アドレスを設定します。


     • 「IP アドレスの取得」を「スタティック IP」に設定します。
     • 「スタティック IP アドレス」、「サブネットマスク」、「デフォルトゲートウェイ」、および「DNS ネームサーバー」の各項目を設定します。

     • 設定後、「適用」をクリックします。
     • 設定用コンピューターの IP アドレスを 192.168.1.xxx に、サブネットマスクを 255.255.255.0 に変更します。（xxx には空いている任意のアドレスを指定します。）
     • 変更後の IP アドレスでアクセスポイントの設定画面に再度ログインします。
     • 「言語 / Language」の設定が「English」になっている場合は、「日本語」に変更します。

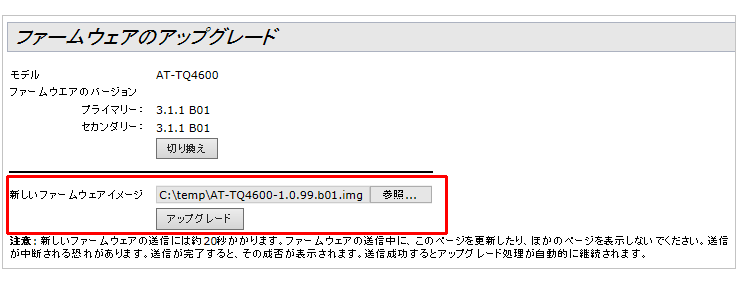

  4. 「保守管理」 / 「アップグレード」画面を開きます。
     「新しいファームウェアイメージ」の「参照」をクリックして、中間ファームウェアのファイルを指定します。（OpenFlow 対応中間ファームウェアイメージは OpenFlow 対応ライセンスに付属の CD-R に含まれます。この例では「AT-TQ4600-1.0.99.b01.img」を指定しています。）
     ファイルを指定後、「アップグレード」をクリックしてアップグレードを実行します。

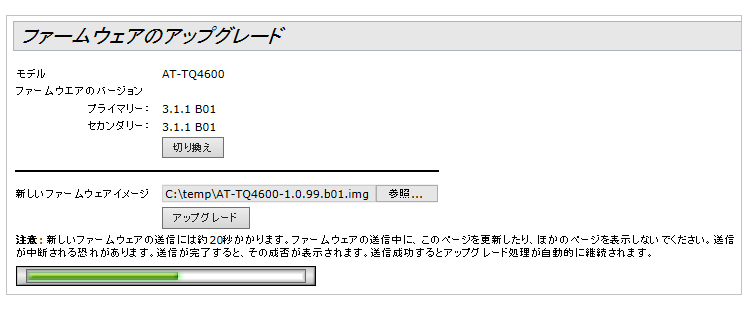

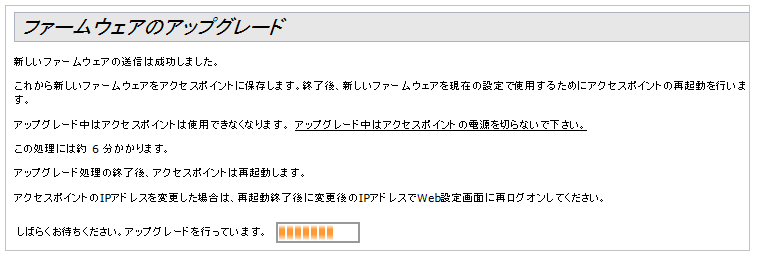

  5. アップグレード中は以下のような画面になります。完了するとログイン画面が表示されます。





  6. アクセスポイントに再度ログインします。

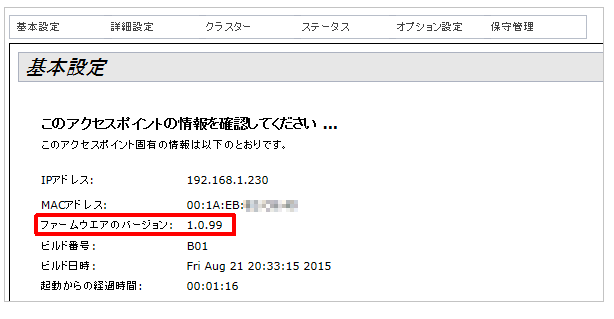

     ログイン後、「基本設定」画面で、ファームウェアのバージョンが中間ファームウェア（この例では 1.0.99）になっていることを確認します。

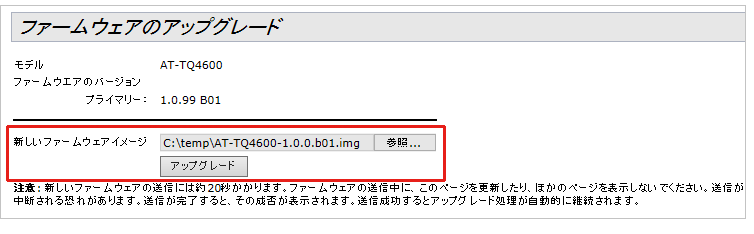

  7. 「保守管理」/「アップグレード」画面を開きます。
     「新しいファームウェアイメージ」の「参照」をクリックして OpenFlow 対応ファームウェアのファイルを指定します。（OpenFlow 対応ファームウェアイメージは OpenFlow 対応ライセンスに付属の CD-R に含まれます。この例では「AT-TQ4600-1.0.0.b01.img」を指定しています。）
     ファイルを指定後、「アップグレード」をクリックしてインストールを実行します。


  8. 完了するとログイン画面が表示されます。

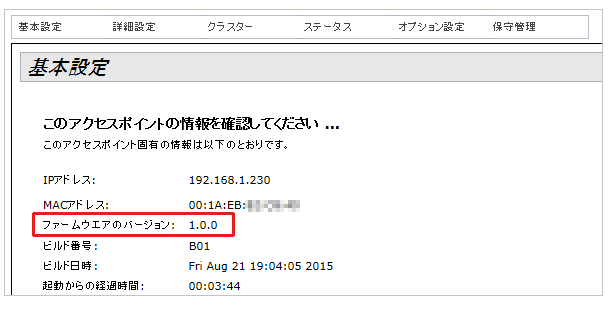

  9. アクセスポイントに再度ログインします。
     ログイン後、「基本設定」画面で、ファームウェアのバージョンが OpenFlow 対応ファームウェア（この例では 1.0.0）になっていることを確認します。


  10. 設定を初期化します。
      通常版ファームウェアから OpenFlow 対応ファームウェアに更新した場合、装置設定をご購入時の状態に戻す必要があります。
      「保守管理」 / 「設定」画面を開き、「初期化」ボタンをクリックします。


      以上でインストール手順は完了です。

  〜・〜 インストール後の必須設定 〜・〜

  ファームウェアのインストール後、以下の設定を行ってください。

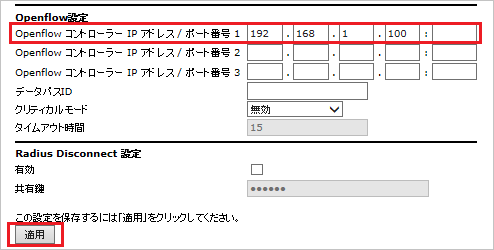

  ここでは、Openflow コントローラーの IP アドレスとポート番号を指定します。





  OpenFlow コントローラーは 3台まで登録することが可能です。


  • OpenFlow コントローラー IP アドレス
    OpenFlow コントローラーのIPアドレスを設定します。

  • OpenFlow コントローラー ポート番号
    OpenFlow コントローラーのポート番号を設定します。


  これらの項目を設定後、「適用」をクリックすると、設定は完了です。

• 6.1.6
  TQ4600 TQ4400
  バージョンアップ・バージョンダウン

  ファームウェアのバージョンアップ、バージョンダウンは、以下を参照ください。
  また、AW+ ワイヤレスマネージャーおよび AT-Vista Manager によるファームウェアの変更も下記手順により行えます。

  注意：SDN 版に中間ファームウェアをインストールしないでください。
  中間ファームウェアをインストールしてしまった場合は、必ず通常版に戻してください。

  • SDN 版 V.1.0.x から SDN 版 V.1.1.1 へのバージョンアップ


    「AT-TQ シリーズ リファレンスマニュアル 3.1 」の「保守管理 / 33: アップグレード 」の手順通りにアップグレードを行ってください。

  • 通常版から SDN 版 V.1.1.1 へのバージョンアップ


    購入時設定に初期化してから行う場合：
    「6.1.5 の OpenFlow ライセンス対応ファームウェアのインストール」の手順通りにアップグレードを行ってください。なお、通常版から SDN 版へアップグレード可能な通常版のファームウェアバージョンは、V.3.0.x、V.3.1.x、V.3.2.x、V.3.3.x で、V.1.1.1 の中間ファームウェアは「AT-TQ4x00-1.1.99.b02.img」となります。

    SDN 版でサポートしている機能の設定を引き継ぐ場合：
    通常版で SDN 版の未サポート機能を使用している場合は、その機能を初期状態に戻してから「6.1.5 の OpenFlow ライセンス対応ファームウェアのインストール」の手順2 と手順10 をスキップしバージョンアップを行ってください。ただし、イーサネット設定の「管理 VLAN ID」を「1 以外」で「タグなし VLAN」を「無効」に設定している場合、この2 箇所の設定を初期状態に戻す必要はありません。「管理 VLAN ID」については「2.1.3 管理 VLAN タグ」もご覧ください。

  • SDN 版 V.1.1.1 から SDN 版 V.1.0.x へのバージョンダウン


    「AT-TQ シリーズ リファレンスマニュアル 3.1 」の「保守管理 / 33: アップグレード 」の手順通りにバージョンダウンを行ってください。

    注意： リファレンスマニュアルの「アップグレード」を「バージョンダウン」に置き換えてお読みください。
    設定ファイルに下位互換性はありませんので、アップグレード後に前バージョンに戻す可能性がある場合は、アップグレードを行う前に、「保守管理」/「設定」画面で設定ファイルをバックアップしてください。

  • SDN 版 V.1.1.1 から 通常版へ戻す


    SDN版 V.1.1.1から通常版ファームウェアに戻す場合は、以下の手順で行ってください。

    1. 設定を初期化します。
       「保守管理」/「設定」画面を開き、「初期化」ボタンをクリックします。
    2. 通常版ファームウェアのインストールを行います。
       「6.1.5 の OpenFlow ライセンス対応ファームウェアのインストール」を参考に、通常版ファームウェアを 2 回インストールします。（通常版ファームウェアをインストール後、同じファイルをもう 1 回インストールすることで、プライマリーとセカンダリー両方にファームウェアが書き込まれます。）
    3. 設定を初期化します。
       ダウングレード後に再度「保守管理」/「設定」画面を開き、「初期化」ボタンをクリックします。
       ダウングレードの手順は以上です。

  • AW+ ワイヤレスマネージャー、AT-Vista Manager でのファームウェアの変更


    AW+ ワイヤレスマネージャーまたはAT-Vista Managerでのファームウェアの更新は、該当バージョンのコマンドリファレンスまたはユーザーガイドをご覧のうえ、変更を行ってください。

  7. 最新マニュアルについて

  TQ4600 TQ4400

  本バージョンに準拠のAT-TQ シリーズ リファレンスマニュアル（613-001965 Rev.D）、AT-SESC リファレンスマニュアル「AT-SecureEnterpriseSDN Controller リファレンスマニュアル」（613-002214 Rev.E）は弊社ホームページに掲載されています。
  本リリースノートは、上記のリファレンスマニュアルに対応した内容になっていますので、お手持ちのリファレンスマニュアルが上記のものでない場合は、弊社ホームページで最新の情報をご覧ください。
  http://www.allied-telesis.co.jp/

  アライドテレシス株式会社
