Web GUI / 無線管理

セットアップ

スタート

ネットワーク

アクセスポイント

無線管理メニュー配下の各画面では、無線LANコントローラー（AWC対応）機能の設定や情報確認が行えます。
各設定項目の詳細は、「無線LANコントローラー（AWC対応）」/「概要」をはじめとする各解説ページをご参照ください。

Note
CLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください（全角文字および半角カナも入力できません）。

Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。

Note
Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

セットアップ

無線LANコントローラー機能の基本設定が行えます。

無線LANコントローラー機能の設定を開始するには、最初に「スタート」画面で無線APとの通信に使用するIPアドレスを「管理IPアドレス」欄から選択し、「無線管理を開始する」を有効にしてください。

その後、「ネットワーク」画面で無線ネットワーク（セキュリティー設定を含む）を作成し、「アクセスポイント」画面でプロファイルを作成してから、管理対象のアクセスポイントを登録します。

セットアップの基本的な流れは概要ページの「基本設定（クイックツアー）」を参考にしてください。

Note
CLIでは、セキュリティー設定と無線ネットワーク設定は個別に作成し、無線ネットワーク設定の作成時にセキュリティー設定を関連付けますが、Web GUIではネットワーク設定の作成時に「セキュリティー設定」もあわせて行います。

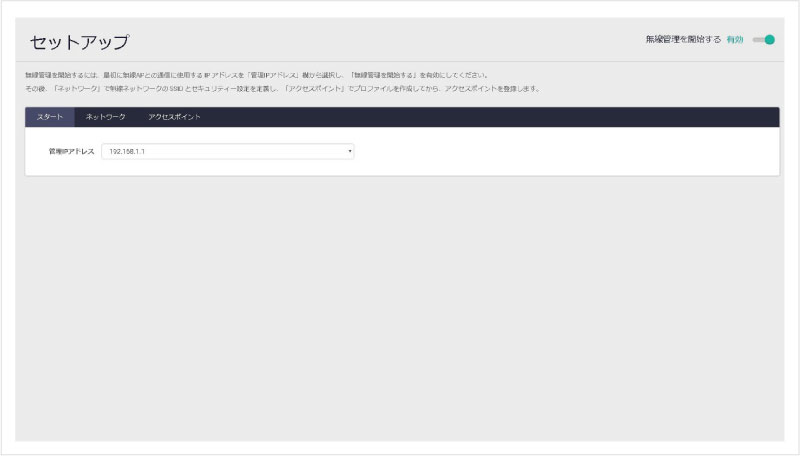

スタート

「スタート」画面では無線APとの通信に使用する管理IPアドレスの選択と無線LANコントローラー機能の有効・無効設定が行えます。
各設定項目については「無線LANコントローラー（AWC対応）」/「全体設定」をご覧ください。

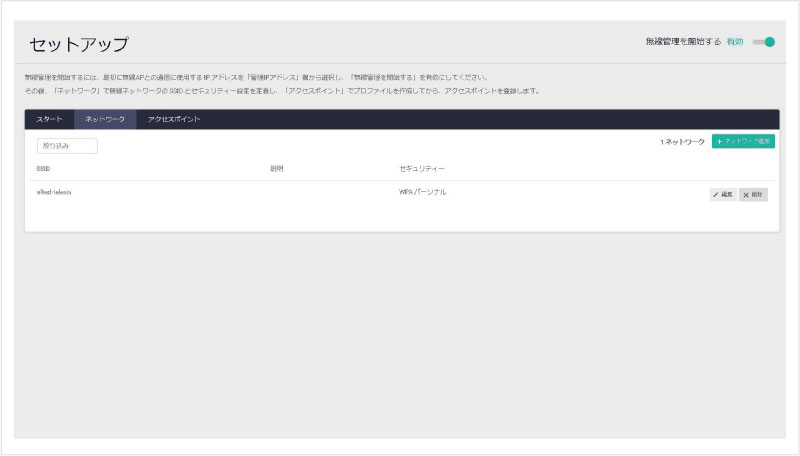

ネットワーク

「ネットワーク」画面ではSSID、セキュリティーなどの無線ネットワーク設定を作成できます。

Note
CLIでは、セキュリティー設定と無線ネットワーク設定は個別に作成し、無線ネットワーク設定の作成時にセキュリティー設定を関連付けますが、Web GUIではネットワーク設定の作成時に「セキュリティー設定」もあわせて行います。

各設定項目については「無線LANコントローラー（AWC対応）」/「セキュリティー設定」、「無線LANコントローラー（AWC対応）」/「無線ネットワーク設定」をご覧ください。

Note
Web GUIから設定できるセキュリティー方式はWPAパーソナルとWPAエンタープライズだけです。WEPを使用する場合はCLIから設定してください。

Note
WPAパーソナル・WPAエンタープライズのブロードキャストキー更新間隔と管理フレーム保護（MFP）機能の有効・無効はGUIからは設定できません。
Web GUI上からWPAパーソナル、WPAエンタープライズの設定を行った場合、ブロードキャストキー更新間隔と管理フレーム保護の有効・無効は初期値/初期設定となります。
設定変更はCLIから下記コマンドで行ってください。

bcast-key-refresh-interval（WPAパーソナル設定モード）：初期値 0（更新しない）

bcast-key-refresh-interval（WPAエンタープライズ設定モード）：初期値 0（更新しない）

management-frame-protection enable（WPAパーソナル設定モード）：初期設定有効

management-frame-protection enable（WPAエンタープライズ設定モード）：初期設定有効

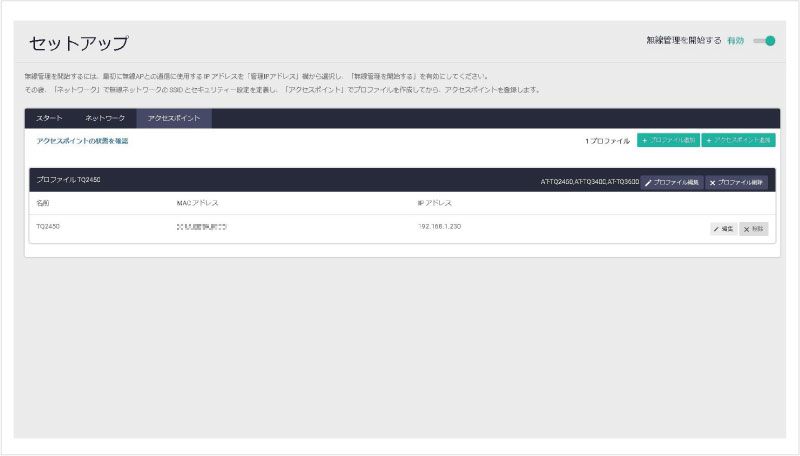

アクセスポイント

「アクセスポイント」画面ではAP共通設定（APプロファイル）の作成と、アクセスポイントの登録（個別設定）を行えます。
各設定項目については「無線LANコントローラー（AWC対応）」/「AP共通設定（APプロファイル）」、「無線LANコントローラー（AWC対応）」/「AP個別設定（AP登録）」をご覧ください。

Note
GUI上からAPを無効化することはできません。APを無効化したい場合はCLIのenableコマンドで行ってください。

監視/メンテナンス

無線LANの状態確認や管理下APに対する操作を行えます。

アクセスポイント

管理下APの一覧を表示します。この画面からAPへの設定適用やファームウェア更新、再起動なども行えます。

Note
アクセスポイントのファームウェア更新は1台ずつ行ってください。

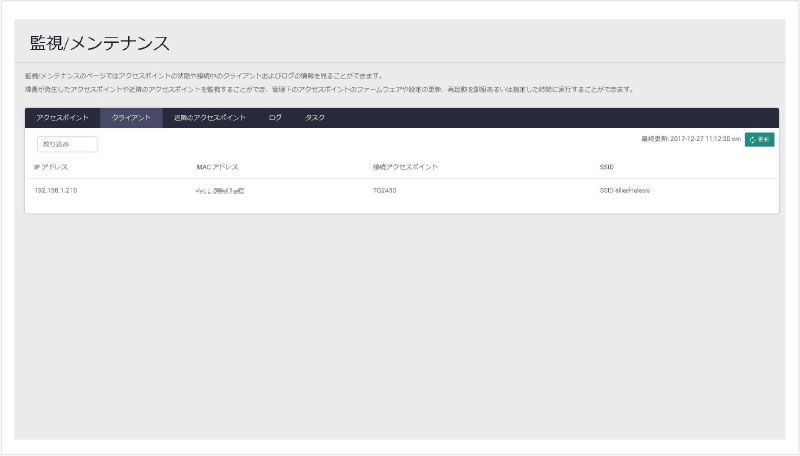

クライアント

無線クライアントの一覧を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「運用機能」をご覧ください。

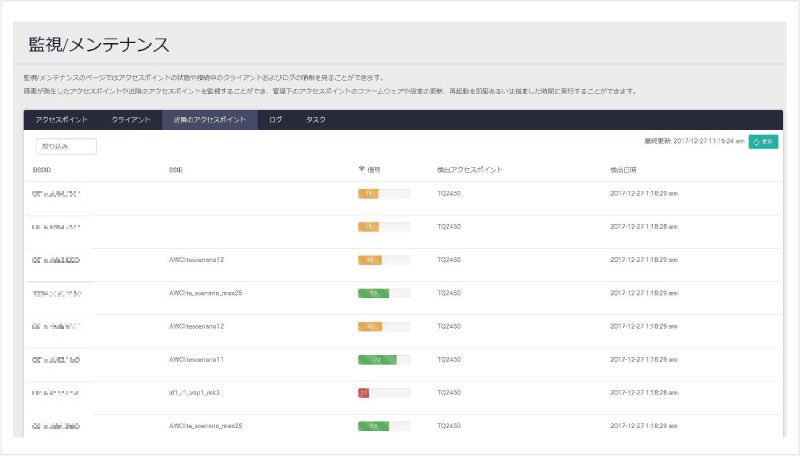

近隣のアクセスポイント

管理下APが検出した近隣アクセスポイントの一覧を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「運用機能」をご覧ください。

ログ

ログを表示します。

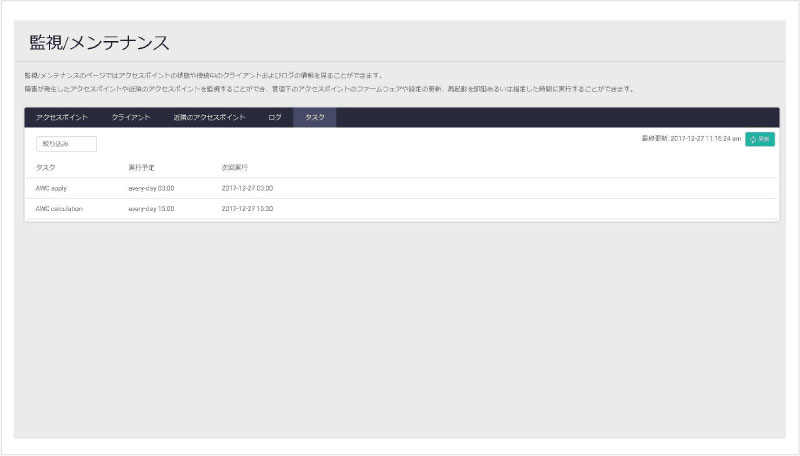

タスク

タスクの一覧を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「タスク設定」をご覧ください。

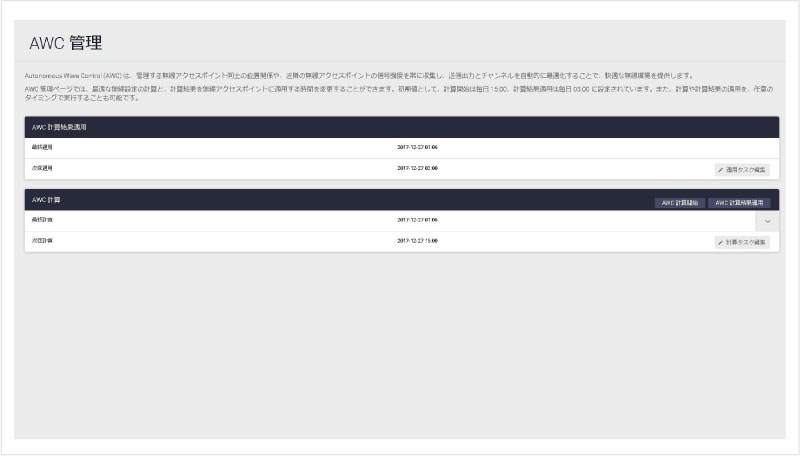

AWC管理

AWC（Autonomous Wave Control）タスクの状態を確認できます。
詳細は概要ページ「基本設定（クイックツアー）」の「AWCのスケジュール設定（タスク設定）」をご覧ください。

Note
Web GUIから作成できるAWC計算、AWC計算適用のタスクはそれぞれ1つです。
Web GUIによって作成されたAWC計算適用タスク（type power-channel ap）にはタスク番号「1000」が、AWC計算タスク（type power-channel ap）には「1001」が自動的に割り当てられます。これらのタスク設定をCLIから変更しないでください。

PN: 613-002107 Rev.R
