PPPoEを使ってインターネットサービスプロバイダー（ISP）に接続します。
この例は、グローバルアドレスを8個、16個などのブロック単位で固定的に割り当てられるLAN型接続の設定例です。
ここでは、NATを使用せず、LAN側端末にグローバルアドレスを直接割り当てます。
また、ファイアウォールを使って外部からのアクセスを原則拒否しつつ、特定のサーバーだけを外部に公開します。

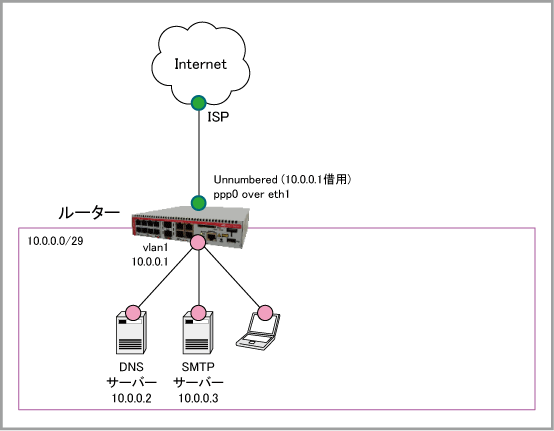

構成

設定例集#25： [ 設定例集目次 ] ページ内目次

ISPから提供された情報
ISP接続用ユーザー名 user@isp
ISP接続用パスワード isppasswd
PPPoEサービス名 指定なし
使用できるアドレス 10.0.0.0/29（10.0.0.0～10.0.0.7）
接続形態 LAN型（アドレス8個固定）
ルーターの基本設定
WAN側物理インターフェース eth1
WAN側（ppp0）IPアドレス Unnumbered
LAN側（vlan1）IPアドレス 10.0.0.1/29
DHCPサーバー機能 使わない

ここでは、次の方針で設定を行います。


ルーターの設定

設定例集#25： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・提示されたIPアドレスを無条件で受け入れる設定（ppp ipcp ip-override）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・Unnumbered IPインターフェースの設定（ip unnumbered）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp ipcp ip-override
 ppp username user@isp
 ppp password isppasswd
 ip unnumbered vlan1
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 10.0.0.1/29
  5. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ここでは、TCP上のDNS通信を表すカスタムアプリケーション「dns-tcp」を定義します。
    application dns-tcp
 protocol tcp
 dport 53
  6. ファイアウォールのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
    zone private
 network lan
  ip subnet 10.0.0.0/29
  host dns
   ip address 10.0.0.2
  host smtp
   ip address 10.0.0.3
  7. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 外部から内部DNSサーバーへのUDP通信を許可します
    ・rule 40 - 外部から内部DNSサーバーへのTCP通信を許可します
    ・rule 50 - 外部から内部SMTPサーバーへの通信を許可します
    ・rule 60 - 外部から内部へのPingを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan to private.lan.dns
 rule 40 permit dns-tcp from public.wan to private.lan.dns
 rule 50 permit smtp from public.wan to private.lan.smtp
 rule 60 permit ping from public.wan to private.lan
 protect
  9. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
  10. 以上で設定は完了です。
    end

設定の保存

設定例集#25： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall ↓

ルーターのコンフィグ

設定例集#25： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp ipcp ip-override
 ppp username user@isp
 ppp password isppasswd
 ip unnumbered vlan1
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 10.0.0.1/29
!
application dns-tcp
 protocol tcp
 dport 53
!
zone private
 network lan
  ip subnet 10.0.0.0/29
  host dns
   ip address 10.0.0.2
  host smtp
   ip address 10.0.0.3
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan to private.lan.dns
 rule 40 permit dns-tcp from public.wan to private.lan.dns
 rule 50 permit smtp from public.wan to private.lan.smtp
 rule 60 permit ping from public.wan to private.lan
 protect
!
ip route 0.0.0.0/0 ppp0
!
end
