Web GUI（アプレット版） / IP

IP > IP Interfaces
IP > IP Interfaces > Configure Primary IP Address
IP > IP Interfaces > Add Secondary IP Address
IP > Static Routes
IP > Static Routes > Add Static Route
IP > ARP
IP > DNS
IP > DNS > Add DNS Server
IP > IGMP Snooping
IP > IGMP Snooping > Configure Interface

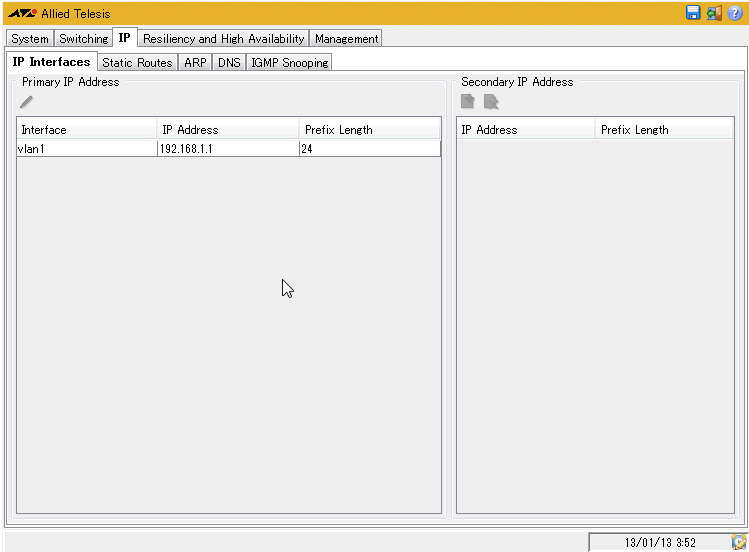

IP > IP Interfaces

IP > IP Interfaces タブでは、VLANインターフェースにIPアドレス（プライマリー/セカンダリー）を設定します。

セカンダリーアドレスを追加するためには、あらかじめプライマリーアドレスの設定が必要です。

設定するインターフェースを選択して、Primary IP Address の下のペンアイコンをクリックすると、IPアドレスの設定ができます。ペンアイコンをクリックすると、プライマリーIPアドレスの設定ダイアログボックスが表示されるので、そこで設定したIPアドレスを削除することもできます。

既にプライマリーIPアドレスが設定されているインターフェースには、セカンダリーIPアドレスを複数個設定できます。IPアドレスを追加するには、インターフェースを選択し、Secondary IP Address の下の+アイコンをクリックします。
IPアドレスを削除するには、Secondary IP Address の下のxアイコンをクリックします。


表 1
Primary IP Address プライマリーIPアドレスの表示設定を行う
Secondary IP Address セカンダリーIPアドレスの表示設定を行う

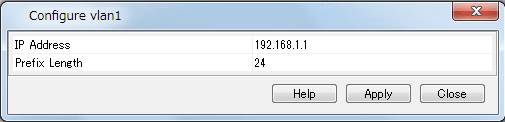

IP > IP Interfaces > Configure Primary IP Address

IP > IP Interfaces > Configure Primary IP Address ダイアログでは、プライマリーIPアドレスの、IPアドレスとマスク長を設定します。


表 2
IP Address IPアドレス（IPv4）を設定する。（例：A.B.C.D）
Prefix Length マスク長（IPv4）を設定する。（例：A.B.C.D/24の場合、スラッシュは不要で、24のみを入力）

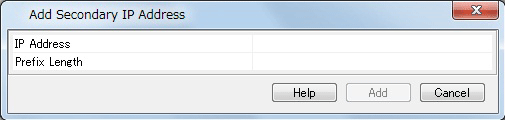

IP > IP Interfaces > Add Secondary IP Address

IP > IP Interfaces > Configure Primary IP Address ダイアログでは、セカンダリーIPアドレスの、IPアドレスとマスク長を設定します。プライマリーIPアドレスを設定してあるインターフェースでないと、セカンダリーIPアドレスは設定できません。


表 3
IP Address IPアドレス（IPv4）を設定する。（例：A.B.C.D）
Prefix Length マスク長（IPv4）を設定する。（例：A.B.C.D/24の場合、スラッシュは不要で、24のみを入力）

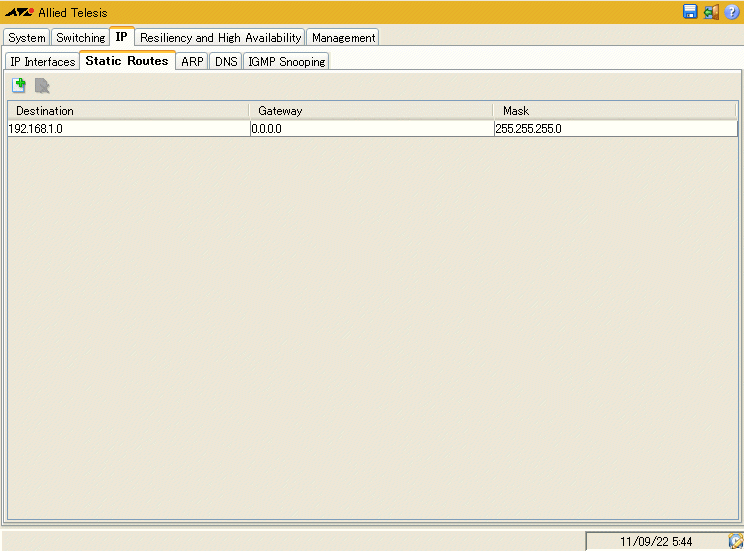

IP > Static Routes

IP > Static Routes タブでは、スタティック経路の追加、削除を行います。宛先ネットワークアドレスとサブネットマスク、ゲートウェイ（ネクストホップ）のIPアドレスを設定します。

タイトル部分をクリックすると、宛先アドレス/ゲートウェイアドレス/サブネットマスクの昇順/降順に並び順が変わります。

スタティックルートを追加するには、+ アイコンをクリックします。
削除するには、x アイコンをクリックします。


表 4
Destination 宛先ネットワークアドレス（IPv4）
Gateway ゲートウェイ（ネクストホップ）のIPアドレス（IPv4）
Mask サブネットマスク（IPv4）

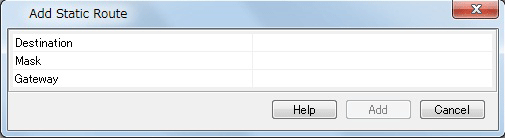

IP > Static Routes > Add Static Route

IP > Static Routes > Add Static Route dialog ダイアログでは、スタティックルートを追加します。


表 5
Destination 宛先ネットワークアドレス（IPv4）を設定する
Mask サブネットマスク（IPv4）を設定する。（例：255.255.255.128）
Gateway ゲートウェイ（ネクストホップ）のIPアドレス（IPv4）を設定する

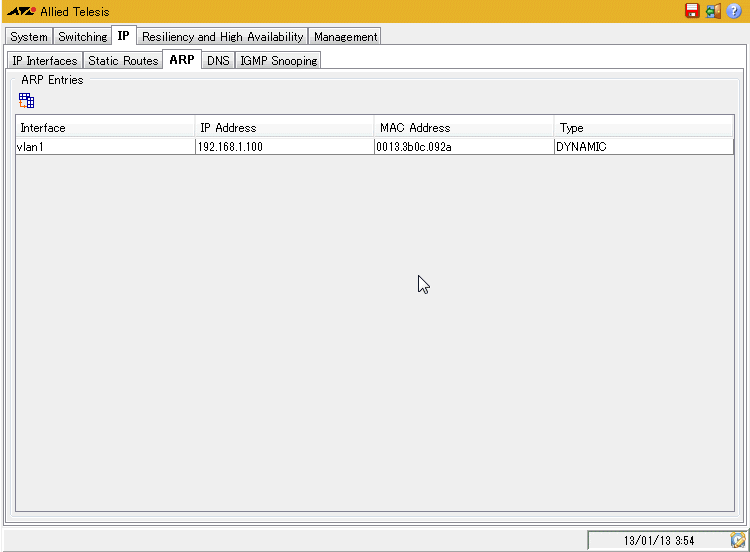

IP > ARP

IP > ARP タブでは、ARPキャッシュの内容を表示します。

ARPテーブルの上にある、table view アイコンをクリックすると、項目の並び順が、垂直または水平に変わります。

また、タイトル部分をクリックすると、インターフェース/MACアドレス/ステータスの昇順/降順に並び順が変わります。


表 6
ARP Entries / Interface インターフェース名
ARP Entries / IP Address IPアドレス
ARP Entries / MAC Address 物理（MAC）アドレス
ARP Entries / Type エントリー種別。static（スタティックエントリー）、dynamic（ダイナミックエントリー）のいずれか

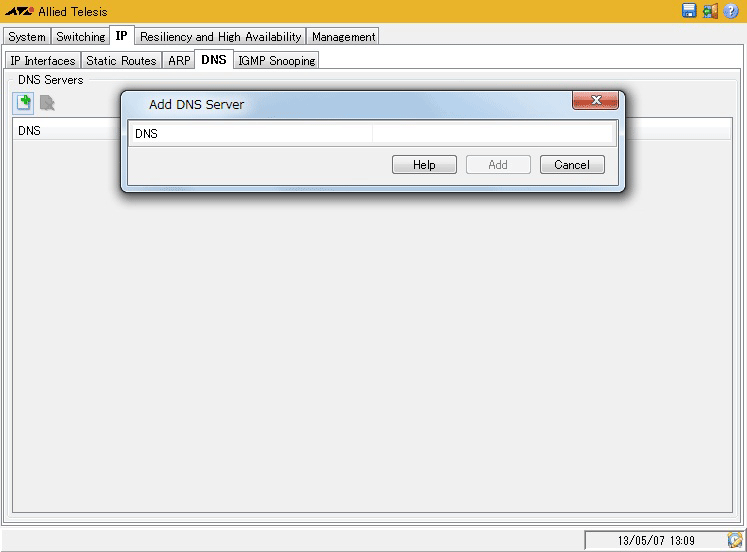

IP > DNS

IP > DNS タブでは、DNSサーバー（Domain Name System）の設定を行います。

+ アイコンをクリックすると、DNSサーバーリストにサーバーを追加することができます。

x アイコンをクリックすると、DNSサーバーリストから、サーバーを削除することができます。


表 7
DNS DNSサーバーのIPアドレス（IPv4）

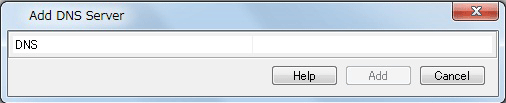

IP > DNS > Add DNS Server

IP > DNS > Add DNS Server ダイアログでは、DNSサーバーリストにサーバーを追加します。


表 8
DNS DNSサーバーのIPアドレス（IPv4）を設定する

IP > IGMP Snooping

IP > IGMP Snooping タブでは、インターフェースのIGMP関連情報とルーターポートの情報を表示します。

また、VLANインターフェースを選択して、ペンアイコンをクリックすると、そのVLANに所属するポートごとに、IGMP Snoopingの有効/無効を設定することができます。


表 9
IGMP Snooping / IGMP Snooping VLANインターフェースのIGMP関連情報を表示
IGMP Snooping / Multicast Routing Interface VLANインターフェースのルーターポートの表示と設定

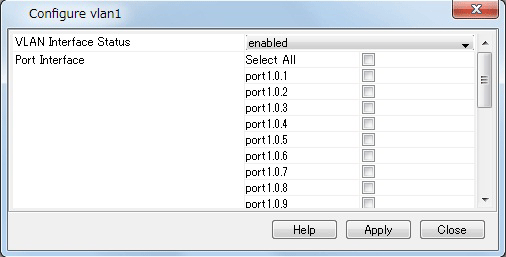

IP > IGMP Snooping > Configure Interface

IP > IGMP Snooping > Configure Interface ダイアログでは、対象VLANインターフェースにおいて、ルーターポート（マルチキャストルーターが接続されているスイッチポート）をスタティックに設定することが可能です。
設定したいポートが所属するVLANを選択してから、ペンアイコンをクリックするとダイアログが表示されるので、そこで設定を行います。


表 10
VLAN Interface Status 選択されたVLANインターフェースでのIGMP Snooping有効/無効を表示
Port Interface 選択されたポートを、該当VLANインターフェースにおいてのルーターポートとしてスタティックに設定したい場合は、該当ポートのチェックボックスにチェックを付ける。　ただし、該当VLANインターフェースがアップしている状態(所属するポートが1ポートでもリンクアップしている状態)のみ、ポートを選択することができますので、VLANに所属するポートのいずれかをリンクアップさせた状態で設定すること。
