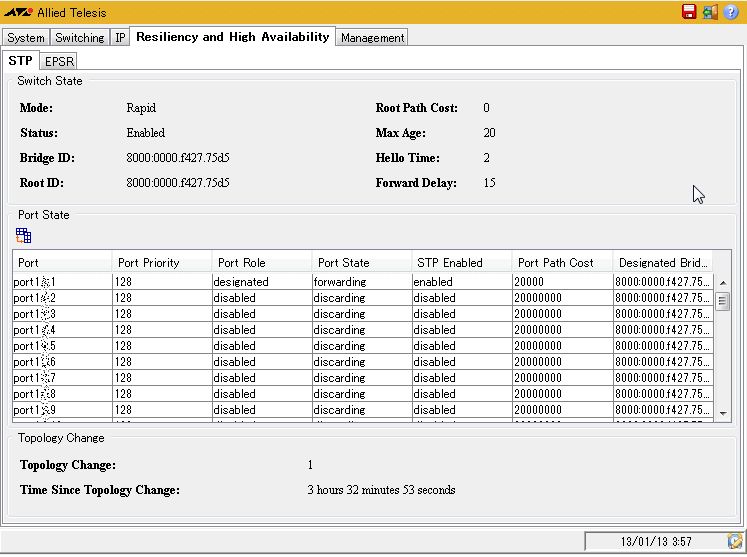

NoteWeb GUIから、STPの設定を行うことはできません。設定の詳細については、「L2スイッチング/スパニングツリープロトコル」を参照してください。
| Switch State / Mode | 動作モード。STP (Spanning Tree Protocol), RSTP (Rapid Spanning Tree Protocol) or MSTP (Multiple Spanning Tree Protocol) |
| Switch State / Status | STPドメインの状態 |
| Switch State / Bridge ID | ブリッジ識別子。ブリッジプライオリティー/MACアドレスが表示される |
| Switch State / Root ID | ルートのブリッジ識別子。ブリッジプライオリティー/MACアドレスが表示される |
| Switch State / Root Path Cost | ルートパスコスト。ルートブリッジまでのパスコスト |
| Switch State / Max Age | 最大エージタイム設定値（秒） |
| Switch State / Hello Time | ハロータイム設定値（秒） |
| Switch State / Forward Delay | フォワードディレイタイム設定値（秒） |
| Port State / Port | ポート番号 |
| Port State / Port Priority | ポートプライオリティー |
| Port State / Port Role | ポートの役割 |
| Port State / Port State | ポートの状態 |
| Port State / STP Enabled | スパニングツリードメインの有効/無効 |
| Port State / Port Path Cost | ポートパスコスト |
| Port State / Designated Bridge ID | ブリッジ識別子 |
| Topology Change / Topology Change | スイッチが起動してからのトポロジーチェンジの回数 |
| Topology Change / Time Since Topology Change | 直近のトポロジーチェンジが発生してからの経過時間 |

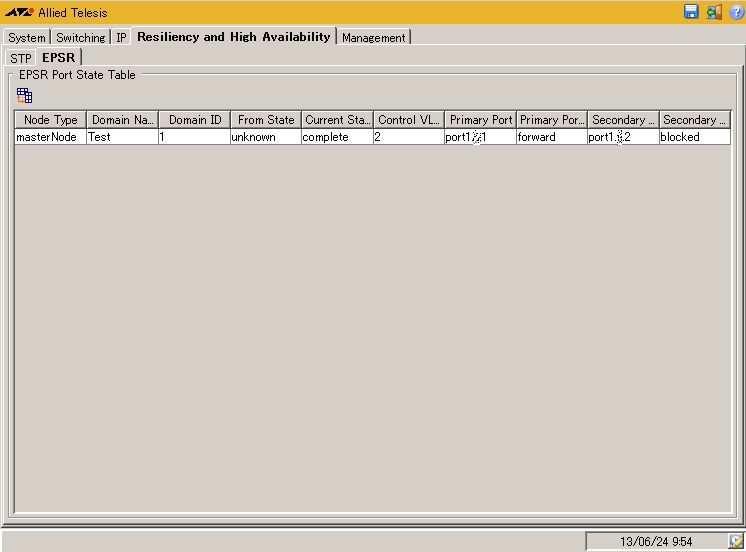

NoteWeb GUIから、EPSRの設定を行うことはできません。設定の詳細については、「L2スイッチング/イーサネットリングプロテクション（EPSR）」を参照してください。
| EPSR Port State Table / Node Type | EPSRドメインにおける役割 |
| EPSR Port State Table / Domain Name | EPSRドメイン名 |
| EPSR Port State Table / Domain ID | ドメインID |
| EPSR Port State Table / From State | EPSRドメインの以前の状態 |
| EPSR Port State Table / Current State | EPSRドメインの現在の状態 |
| EPSR Port State Table / Control VLAN | コントロールVLANのVLAN ID（VID） |
| EPSR Port State Table / Primary Port | プライマリーポートのインターフェース名 |
| EPSR Port State Table / Primary Port Status | プライマリーポートの状態 |
| EPSR Port State Table / Secondary Port | セカンダリーポートのインターフェース名 |
| EPSR Port State Table / Secondary Port Status | セカンダリーポートの状態 |
