[index] CentreCOM x510Lシリーズ コマンドリファレンス 5.4.8
NoteVCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

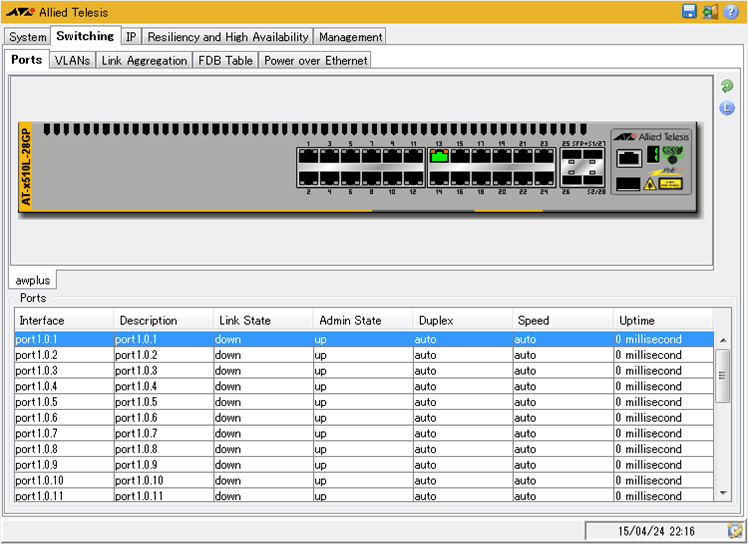

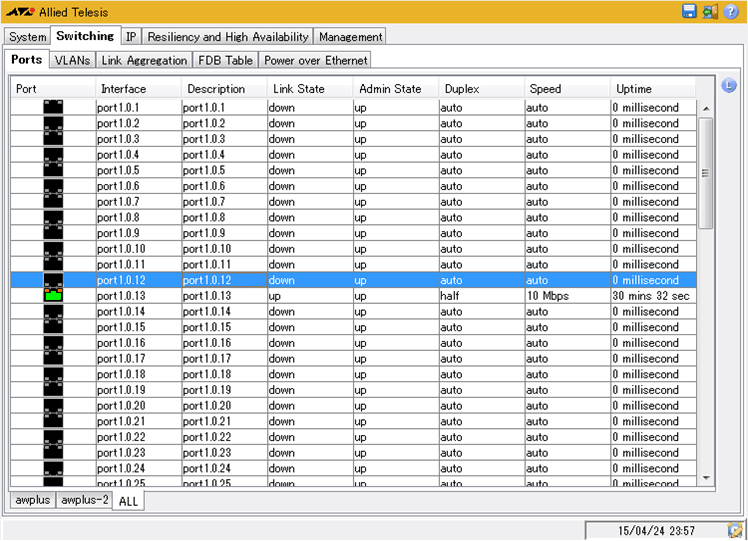

| Ports | ポート番号、リンクステータス、管理ステータス、デュプレックスモード、通信速度や稼働時間（ミリ秒単位）が表示される |

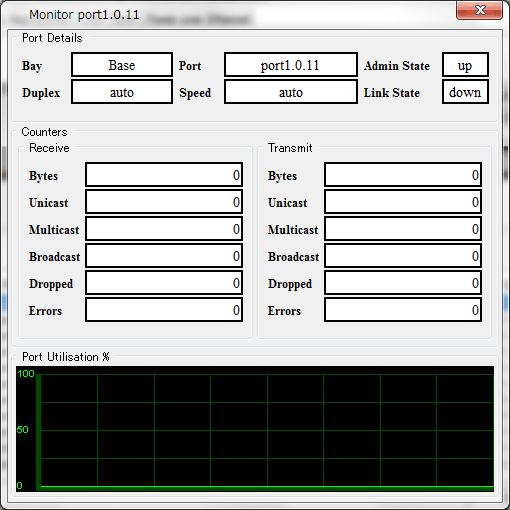

| Port Details | スロット番号、ポート番号、デュプレックスモード、通信速度、管理ステータスやリンクステータスが表示される |
| Counters | バイト長単位で、送受信数、ユニキャストフレームの送受信数、マルチキャストフレームの送受信数、ブロードキャストフレームの送受信数、取りこぼしたフレームの数やエラーにより送受信に失敗したフレーム数が表示される |
| Port Utilisation% | ポートの使用状況をパーセントのグラフで表示 |

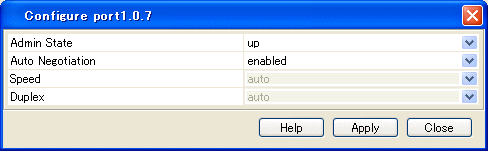

| Admin State | 管理ステータス（upまたはdown）をドロップダウンリストから選択 |
| Auto Negotiation | オートネゴシエーションの有効/無効をドロップダウンリストから選択。オートネゴシエーション有効を選択すると、デュプレックスモードと通信速度の設定はグレーアウトされる |
| Speed | 通信速度（10 Mbps、100 Mbps、1000 Mbps、10 Gbpsまたはauto）をドロップダウンリストから選択 |
| Duplex | デュプレックスモード（full、halfまたはauto）をドロップダウンリストから選択 |
Note通信速度とデュプレックスモードの設定は、オートネゴシエーション設定でないときだけ変更できます。
NoteVCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

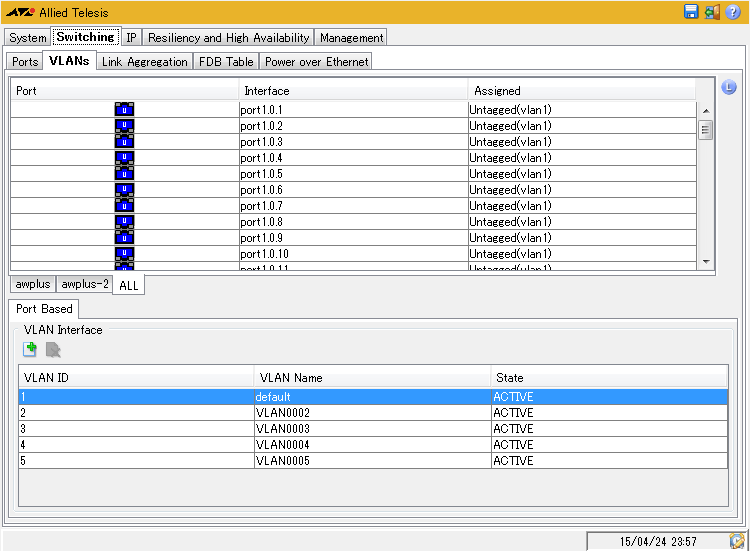

| Port Based / VLAN ID | VLAN ID（VID）。1～4094 |
| Port Based / VLAN Name | VLAN名。最大32文字 |
| Port Based / State | VLANの状態。ACTIVE（転送有効）またはINACTIVE（転送無効）を表示 |

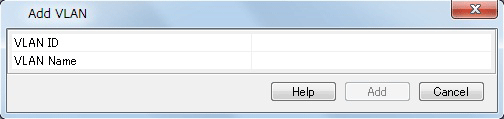

| VLAN ID | 新規に作成するVLANのIDを設定する。範囲は、2～4094 |
| VLAN Name | 新規に作成するVLANの名前を設定する。最大32文字 |
Note作成可能なトランクグループの数など、リンクアグリゲーション全般の注意事項については、「インターフェース」/「リンクアグリゲーション（IEEE 802.3ad）」の解説編をご覧ください。

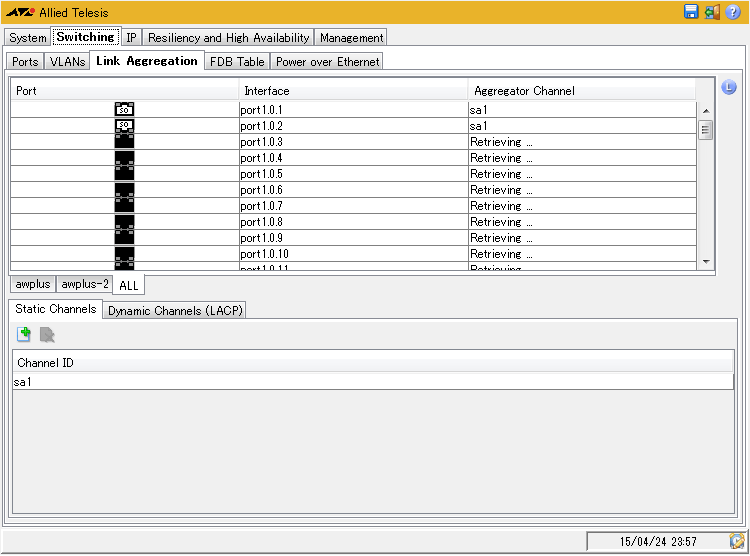

NoteVCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

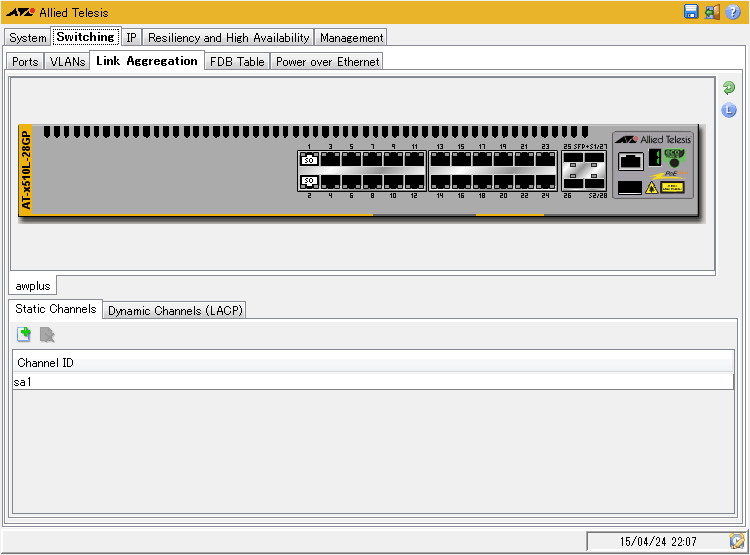

| Static Channels | 手動設定のトランクグループ（チャンネルグループ）番号が表示される |
| Dynamic Channels | (LACP) 手動設定のトランクグループ（チャンネルグループ）番号が表示される |

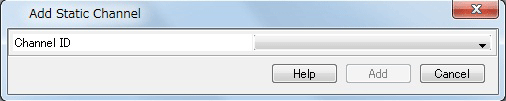

| Channel ID | 手動設定のトランクグループ（チャンネルグループ）番号を設定する |

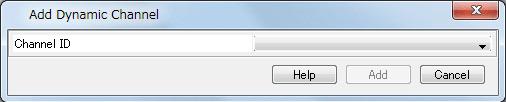

| Channel ID | 自動設定のトランクグループ（LACPチャンネルグループ）番号を設定する |

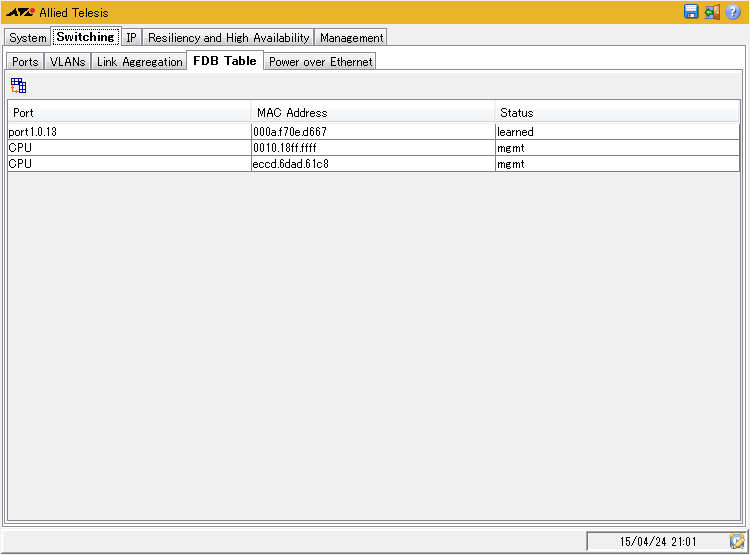

| FDB Table | フォワーディングデータベース（MACアドレステーブル）の内容を表示する。ポート番号、MACアドレス、ステータスが表示される。ステータスの意味は以下のとおり。learned：ダイナミックエントリー。mgmt：スタティックエントリーおよび自身のMACアドレス。バーチャルMACアドレスも含む。 |
| Port Name | ポート番号 |
| Power Class | ポートに接続されている受電機器の電力クラス |
| PD Type | 受電機器に関する説明文（power-inline descriptionコマンドまたは Configure Port ダイアログ（後述）で設定した文字列） |
| Power Priority | ポートの給電優先度 |
| Status | 受電機器の状態 |
| PSE ID | PoE電源のID |
| PSE Status | PoE電源の稼働状態 |
| Nominal Power | PoE電源の最大供給電力 |
| Total Power Consumption | 受電機器の合計電力 |
| Power Delivery Threshold | PoE電源の電力使用量監視しきい値 |
| Admin | 管理ステータス（ポートのPoE給電機能の有効/無効、enabledまたはdisabled）をドロップダウンリストから選択 |
| Power Priority | ポートの給電優先度（low、high、criticalのいずれか）をドロップダウンリストから選択 |
| PD Type | 受電機器に関する説明文を設定する |

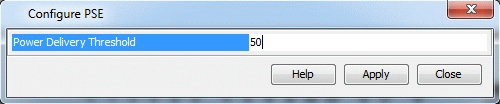

| Power Delivery Threshold | PoE電源の電力使用量監視しきい値（1-99）を設定する |
