Note
- 2台構成時、スタックポートは各メンバー1ポートずつ(スタックリンク 1本)でも動作しますが、スタックリンクに冗長性を持たせ、耐障害性を高めることと、帯域確保を目的として通常は2ポートずつ使ってスタックリンクをリング状に接続することをおすすめします。
- スタックモジュールはホットスワップ対応のため、取り付け・取りはずしの際に、本体の電源を切る必要はありません。異なる種類(型番)のモジュールへのホットスワップも可能です。
- 1つのVCSグループ内で、カッパーのリンクとファイバーのリンク、または、伝送距離の異なるファイバーリンクを混在させることができます。
- レジリエンシーリンクもスタックリンクと同様にリング上の接続が基本ですが、2台構成時は1本でもかまいません。
- AT-SP10LRをスタックモジュールとして使用する場合の最大伝送距離は9kmです(通常のスイッチポートとして使用する場合は10km)。
NoteスレーブメンバーがVCSグループに加入しようとしているときにコンフィグを変更すると、再加入したスレーブメンバーにコンフィグが反映されないことがあります。スレーブメンバーが加入中に設定の変更はしないでください。
コンフィグファイル | ○ ※1 | |
スクリプトファイル | ○ | |
テキストファイル | × ※2 | |
HTMLファイル | × ※2 | |
cssファイル | × ※2 | |
GIFファイル | × ※2 | |
Javaアプレットファイル | ○ | |
リモートSSHユーザーの公開鍵 | × ※2 | |
ルートCA証明書(ローカルRadius) | ○ | |
ユーザ証明書(ローカルRadius) | ○ | |
ローカルユーザパスワードファイル | ○ | |
DHCPリース関連ファイル | ○ | |
DHCPリースバックアップファイル | ○ | |
GUIファイル | ○ |
Force-Authorized | Authenticated |
Force-Unauthorized | Down |
Failed to send ATL CPG msg (udt_data 0) - result -23この場合、スタックメンバーに一部のハードウェアパケットフィルターが適用されていないため、ハードウェアアクセスリスト(シーケンス番号対応)などを利用して、各スイッチポートに適用するaccess-groupコマンドの行数を減らしてください。
awplus> enable ↓ awplus#
awplus# show boot ↓ Boot configuration -------------------------------------------------------------------------------- Current software : x510-5.4.8-2.3.rel Current boot image : flash:/x510-5.4.8-2.3.rel (file exists) Backup boot image : Not set Default boot config: flash:/default.cfg Current boot config: flash:/default.cfg (file exists) Backup boot config : Not set Autoboot status : disabled
awplus# copy startup-config StandaloneConfig.cfg ↓ Copying.. Successful operation
awplus# erase startup-config ↓ Deleting.. Successful operation awplus# show boot ↓ Boot configuration -------------------------------------------------------------------------------- Current software : x510-5.4.8-2.3.rel Current boot image : flash:/x510-5.4.8-2.3.rel (file exists) Backup boot image : Not set Default boot config: flash:/default.cfg Current boot config: flash:/default.cfg (file not found) Backup boot config : Not set Autoboot status : disabled
Noteフィーチャーライセンスが適用された機器でVCS 構成を利用する場合は、各VCS メンバーに同一の「License issue date」を持つフィーチャーライセンスがインストールされている必要があります。各VCS メンバー間でフィーチャーライセンスの「License issue date」が異なる場合には、ライセンスパスワードを更新する必要がありますので、弊社窓口までご連絡ください。フィーチャーライセンスの「License issue date」は、show licenseコマンドでご確認いただけます。

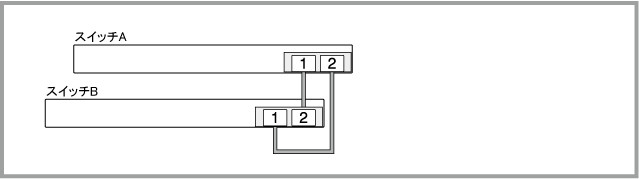

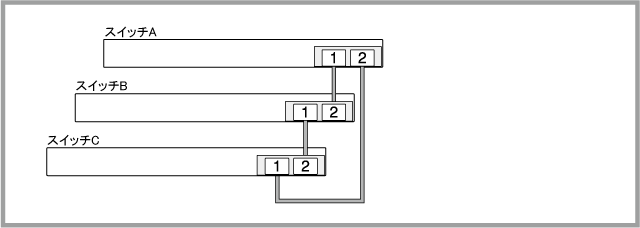

Noteスタックリンクに冗長性を持たせ、耐障害性を高めるため、通常はスタックケーブルをリング状に接続することをおすすめします。これ以降の説明はすべて、リング状に接続していることを前提としています。
Noteスタックを組む場合、スタックポート間に他の装置をはさまず、スタックポート同士を直接接続してください。

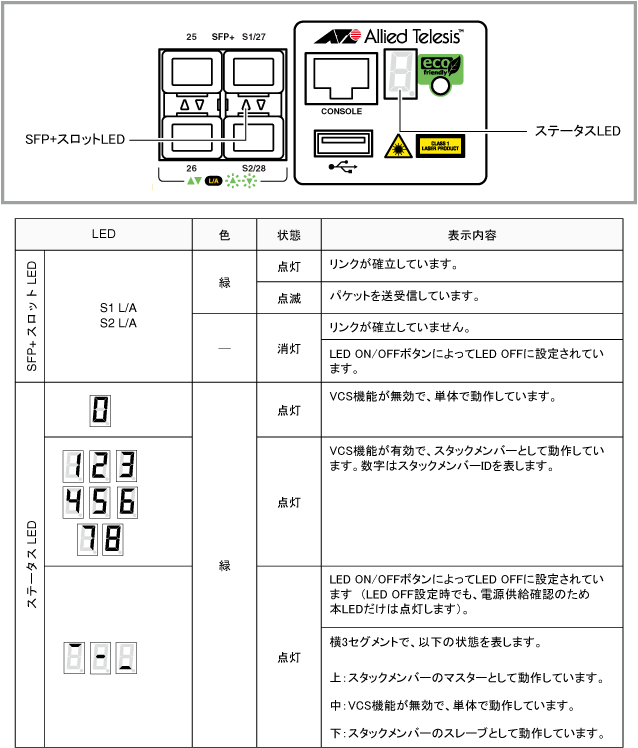

awplus> enable ↓ awplus#

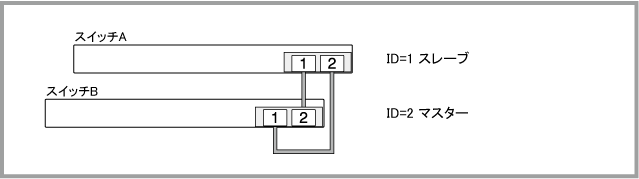

awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# stack 2 renumber cascade ↓ Any existing interface configuration may no longer be valid Are you sure you want to renumber and reboot the entire stack? (y/n): y ↓
awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# hostname vcg ↓

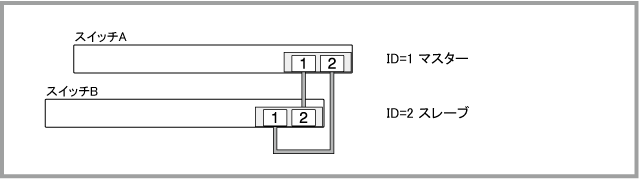

vcg(config)# stack 1 priority 64 ↓
vcg(config)# stack virtual-mac ↓ vcg(config)# stack virtual-chassis-id 127 ↓
Note同一ネットワーク上に複数のVCSグループが存在するときは、該当するVCSグループ間でバーチャルシャーシID(stack virtual-chassis-id)が重複しないよう注意して設定してください。バーチャルシャーシIDは、show stackコマンドをdetailオプション付きで実行したときに表示される「Virtual Chassis ID」欄で確認できます。
NoteバーチャルMACアドレス機能の有効化は、stack virtual-macコマンドで行います。バーチャルMACアドレス機能は初期設定では無効ですが、VCS使用時は必ずバーチャルMACアドレス機能を有効にした状態で運用してください。無効状態での運用はサポート対象外となります。
vcg(config)# stack management subnet 172.21.255.64 ↓
vcg(config)# stack management vlan 4000 ↓
vcg(config)# end ↓ vcg# show running-config ↓ ...(表示されるコンフィグに問題がないことを確認) ... vcg# copy running-config startup-config ↓ Building configuration... [OK] Synchronizing file across the stack, please wait.. File synchronization with stack member-1 successfully completed [DONE] vcg# reload ↓ Are you sure you want to reboot the whole stack? (y/n): y ↓
vcg> enable ↓ vcg# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. vcg(config)# stack resiliencylink vlan4001 ↓

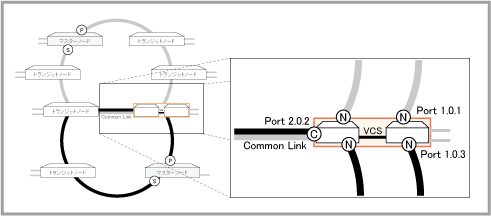

vcg(config)# interface port1.0.1-1.0.2,port2.0.1-2.0.2 ↓ vcg(config-if)# switchport resiliencylink ↓

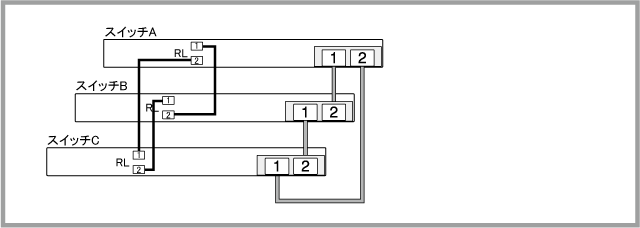

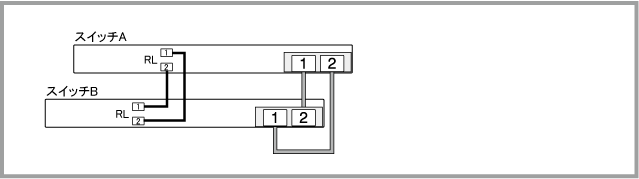

Noteレジリエンシーリンクに冗長性を持たせ、耐障害性を高めるため、通常は各メンバー2ポートずつをレジリエンシーリンク用に設定し、イーサネットケーブルをリング状に接続することをおすすめします。ただし、メンバー2台でVCSグループを構成するときは、各メンバー1ポートずつをレジリエンシーリンク用に設定して、1本のケーブルで接続してもかまいません。なお、これ以降の説明はすべて、リング状に接続していることを前提としています。
vcg(config)# end ↓ vcg# show running-config ↓ ...(表示されるコンフィグに問題がないことを確認) ... vcg# copy running-config startup-config ↓ Building configuration... [OK] Synchronizing file across the stack, please wait.. File synchronization with stack member-2 successfully completed [DONE] vcg#
