設定例集#74: ネットワークマップ

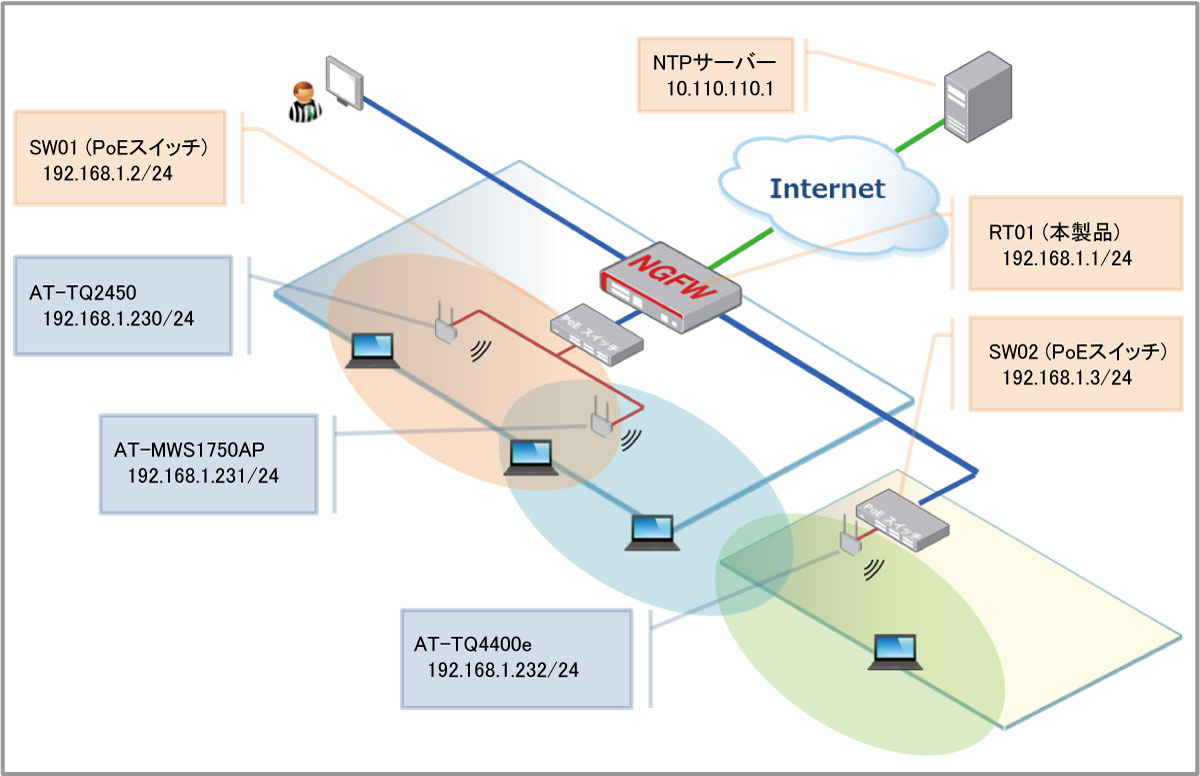

構成

事前準備

ルーターの準備（必須）

1. LAN側インターフェースにIPアドレスを設定し、Webサーバー機能を有効化します。


   awplus(config)# interface eth2 ↓
   awplus(config-if)# ip address 192.168.1.1/24 ↓
   awplus(config-if)# exit ↓
   awplus(config)# service http ↓

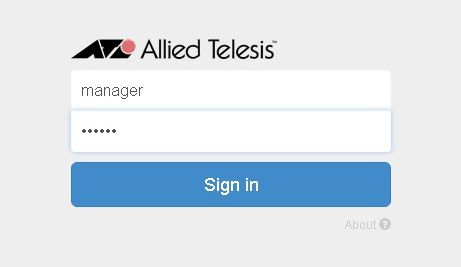

2. Webブラウザー Chrome または Firefox で「192.168.1.1」にアクセスし、管理者のユーザー名、パスワードでログインしてください。




   Note

   ネットワークマップ機能をサポートしているファームウェア、GUIファイルは以下のとおりです。


   ARシリーズ F/W	v5.4.8-2.3 以降
   GUI ファイル	arc-gui_548_10 以降

APの準備（使用する場合は必須）

設定

無線LANコントローラー機能の設定（任意）

AMFネットワークの設定（任意）

Note

本製品はAMFマスター機能をサポートしていないため、AMFネットワークの設定はスキップしてください。

1. AMFマスター（本製品）に下記設定を行います。

   • ホスト名の設定（hostname）

   • AMFマスターの設定（atmf master）

   • AMFネットワーク名の設定（atmf network-name）

   • AMFリンクの設定（switchport atmf-link）

   • AMFとGUIの連携機能の有効化（atmf topology-gui enableコマンド）


   awplus(config)# hostname RT01 ↓
   RT01(config)# atmf network-name AMF001 ↓
   RT01(config)# interface port1.0.1-1.0.2 ↓
   RT01(config-if)# switchport atmf-link ↓
   RT01(config-if)# exit ↓
   RT01(config)# atmf master ↓
   RT01(config)# atmf topology-gui enable ↓




2. AMFメンバー（PoEスイッチ）に下記設定を行います。

   • ホスト名の設定（hostname）

   • AMFネットワーク名の設定（atmf network-name）

   • AMFリンクの設定（switchport atmf-link）


   SW01の設定:


   awplus(config)# hostname SW01 ↓
   SW01(config)# atmf network-name AMF001 ↓
   SW01(config)# interface port1.0.1 ↓
   SW01(config-if)# switchport atmf-link ↓



   SW02の設定:


   awplus(config)# hostname SW02 ↓
   SW02(config)# atmf network-name AMF001 ↓
   SW02(config)# interface port1.0.1 ↓
   SW02(config-if)# switchport atmf-link ↓




3. APがAMFゲストノード機能に対応している場合はAMFゲストノードに追加します。
   本設定は必須ではありませんが、より精密なトポロジーマップが生成されるようになります。
   本構成例ではAT-TQ2450とAT-TQ4400eをAMFゲストノードとするため、APを接続するPoEスイッチのポートにゲストノード機能の設定を行います。
   ここではAMFゲストノードの機器情報を検索する方法を手動として、APに事前に割り振ったIPアドレスを指定しています。

   SW01の設定:


   SW01(config)# interface vlan1 ↓
   SW01(config-if)# ip address 192.168.1.2/24 ↓
   SW01(config-if)# exit ↓
   SW01(config)# atmf guest-class tq_device ↓
   SW01(config-atmf-guest)# modeltype tq ↓
   SW01(config-atmf-guest)# username manager password friend ↓
   SW01(config-atmf-guest)# discovery static ↓
   SW01(config-atmf-guest)# exit ↓
   SW01(config)# interface port1.0.2 ↓
   SW01(config-if)# switchport atmf-guestlink class tq_device ip 192.168.1.230 ↓



   SW02の設定:


   SW02(config)# interface vlan1 ↓
   SW02(config-if)# ip address 192.168.1.3/24 ↓
   SW02(config-if)# exit ↓
   SW02(config)# atmf guest-class tq_device ↓
   SW02(config-atmf-guest)# modeltype tq ↓
   SW02(config-atmf-guest)# username manager password friend ↓
   SW02(config-atmf-guest)# discovery static ↓
   SW02(config-atmf-guest)# exit ↓
   SW02(config)# interface port1.0.2 ↓
   SW02(config-if)# switchport atmf-guestlink class tq_device ip 192.168.1.232 ↓


ネットワークマップの利用

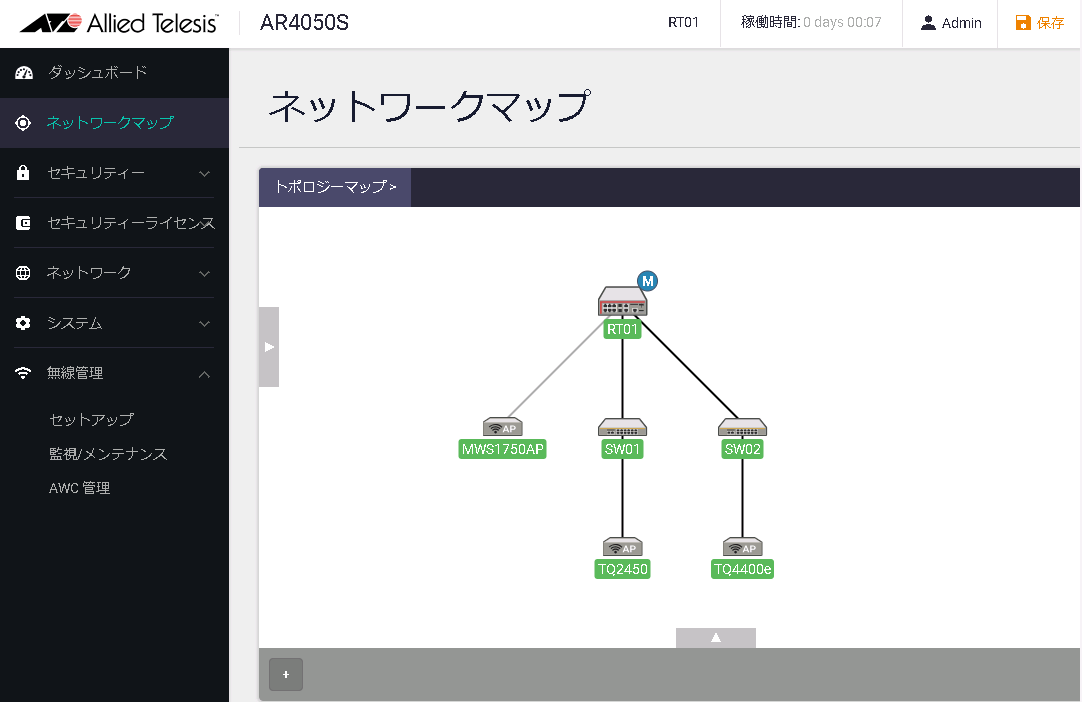

トポロジーマップ

Note

本製品はAMFマスター機能をサポートしていないため、管理下APのみが本製品の直下に表示されます。

フロアマップ

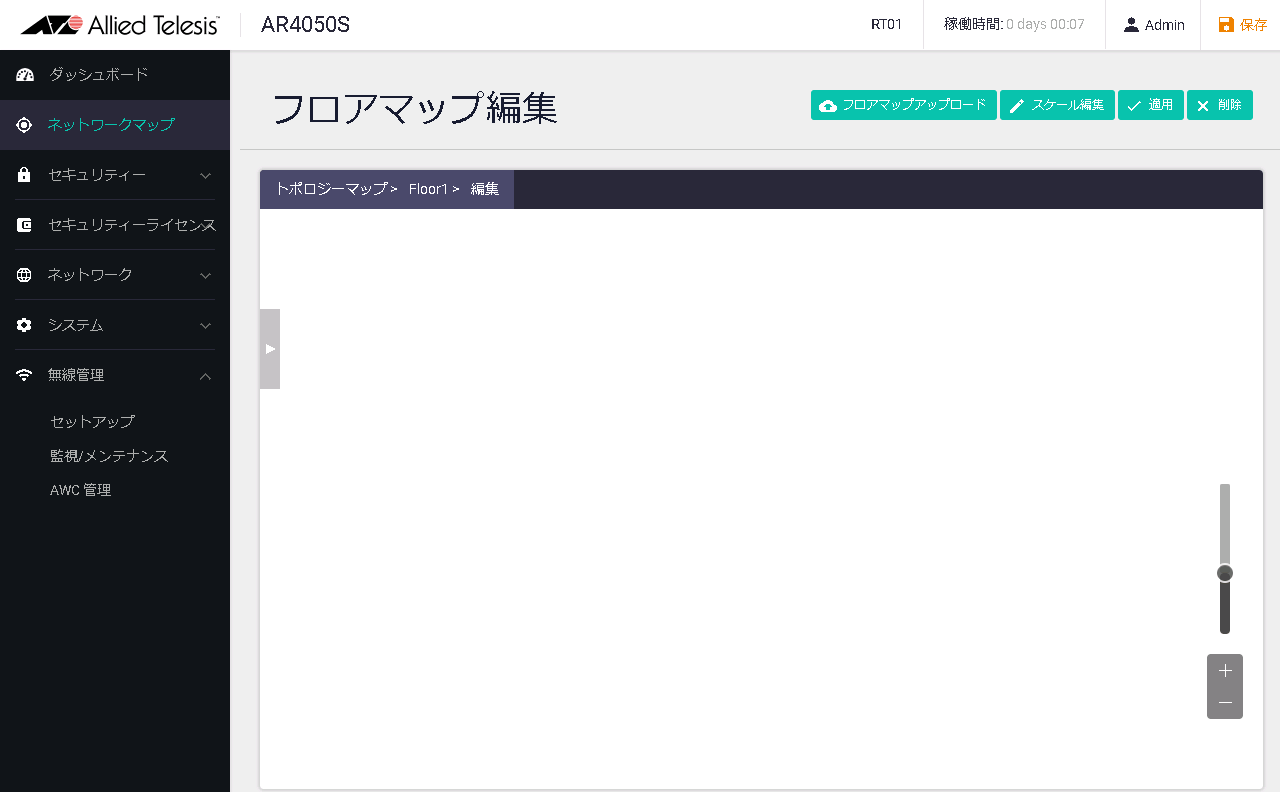

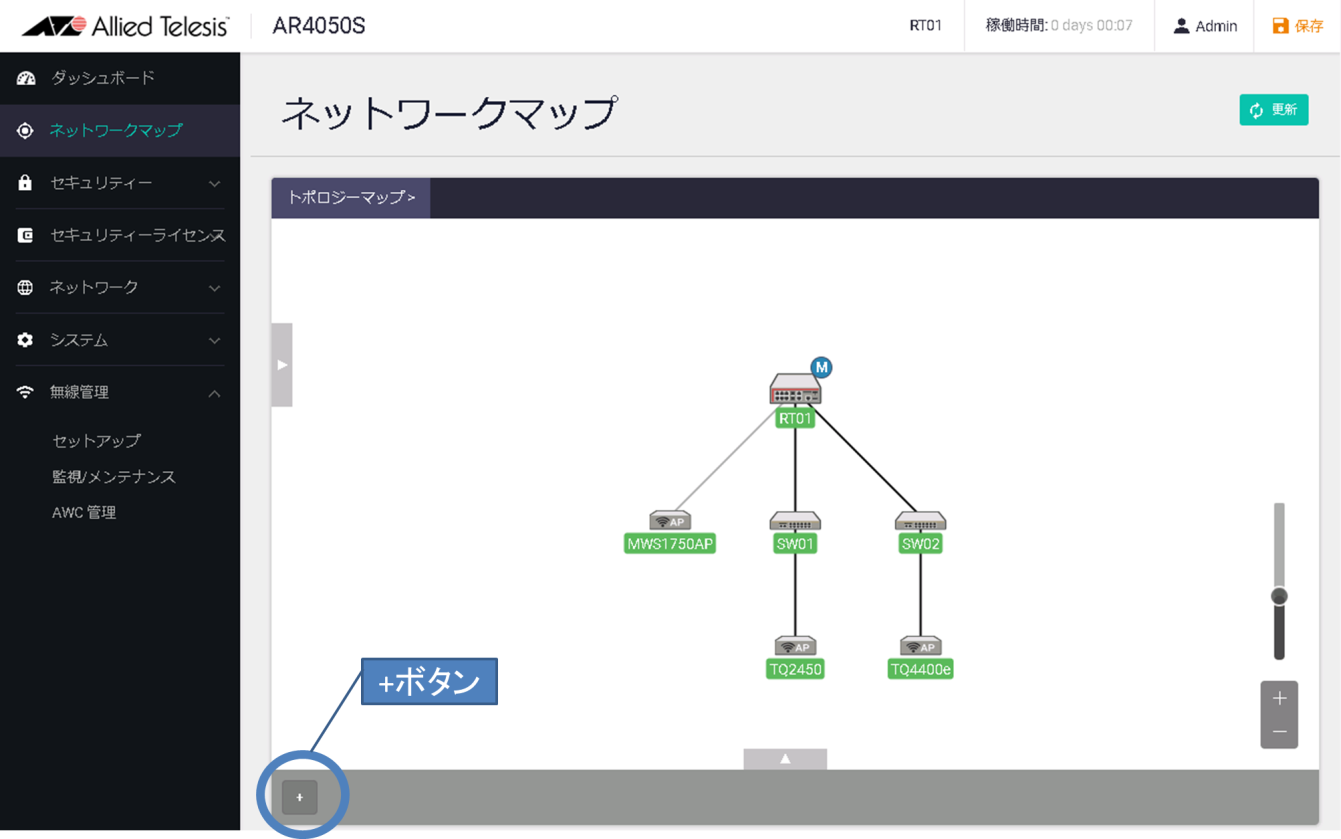

1. トポロジーマップ下部のフロアマップ一覧にある「+」ボタンを選択するとフロアマップ編集画面が表示されます。

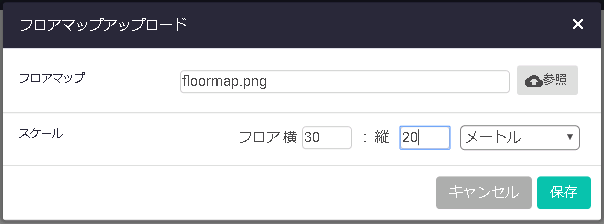

2. 「フロアマップアップロード」ボタンをクリックして背景画像をアップロードします。
   スケールには画像の縦横の実環境での距離を入力します。この値はフロアマップの縮尺の計算や電波到達範囲の表示に利用されます。

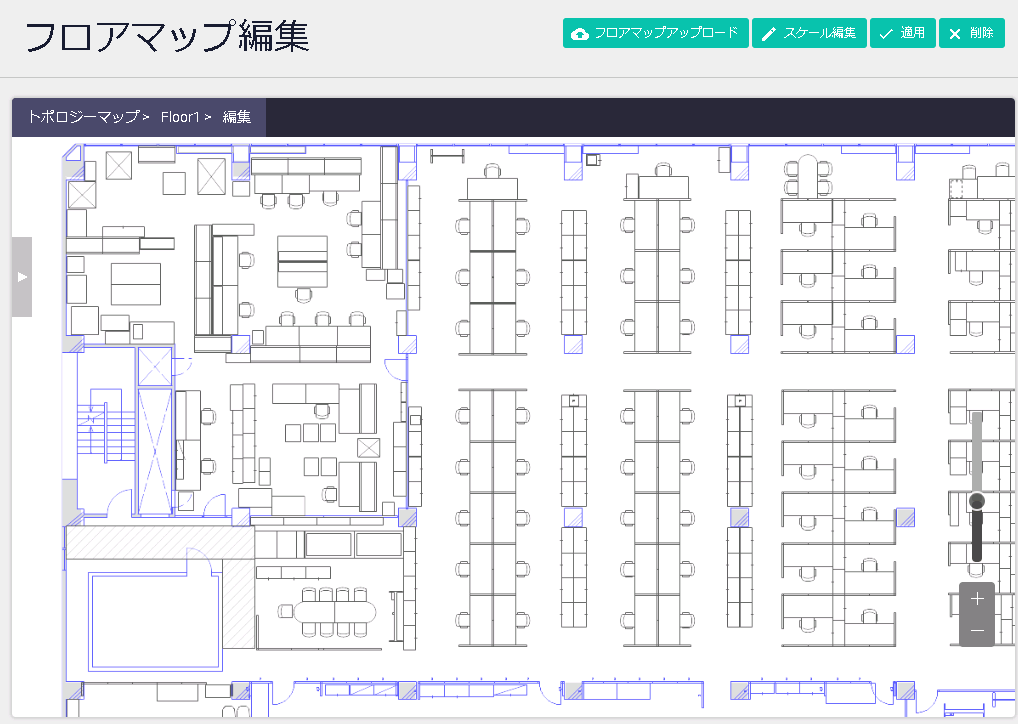

3. 成功するとアップロードした画像がフロアマップに表示されます。

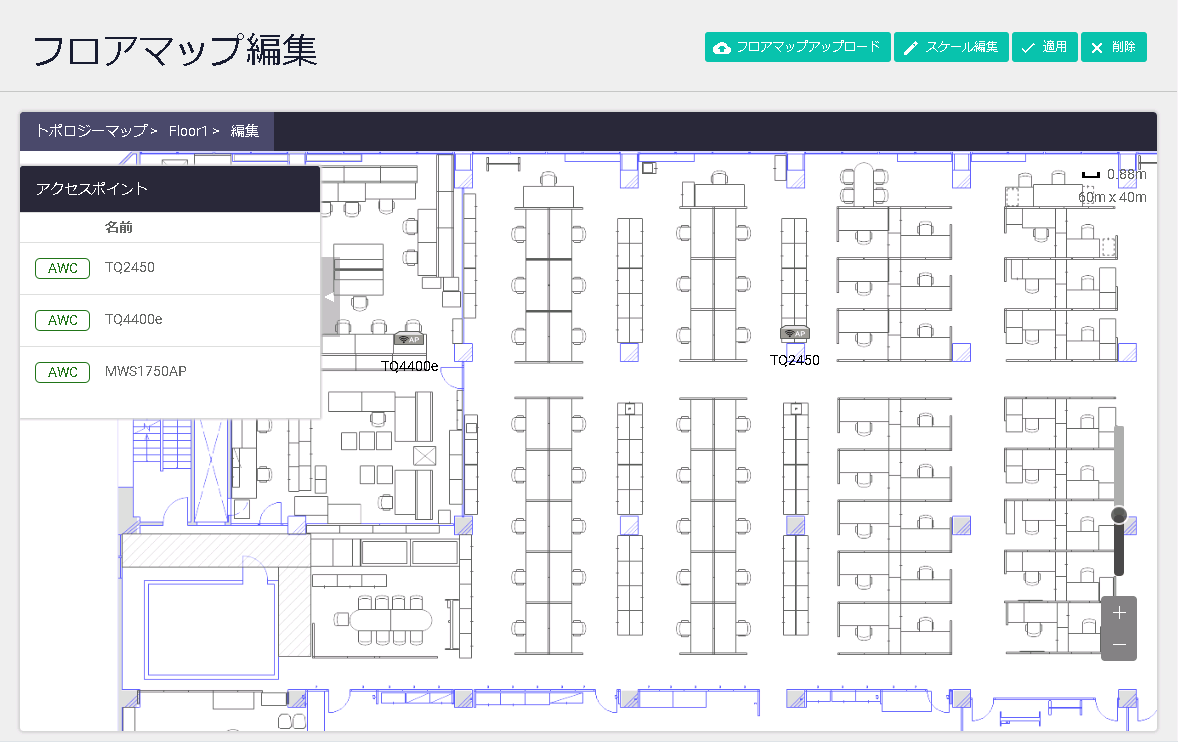

4. フロアマップ上にAPを配置します。
   フロアマップ左のアクセスポイント一覧からAP名を選択すると、フロアマップにアイコンが追加されます。
   APのアイコンはドラッグ＆ドロップで自由に移動することができます。






5. 配置が完了したら「適用」ボタンをクリックして保存します。
   作成したフロアマップは画面下部のフロアマップ一覧に追加されます。

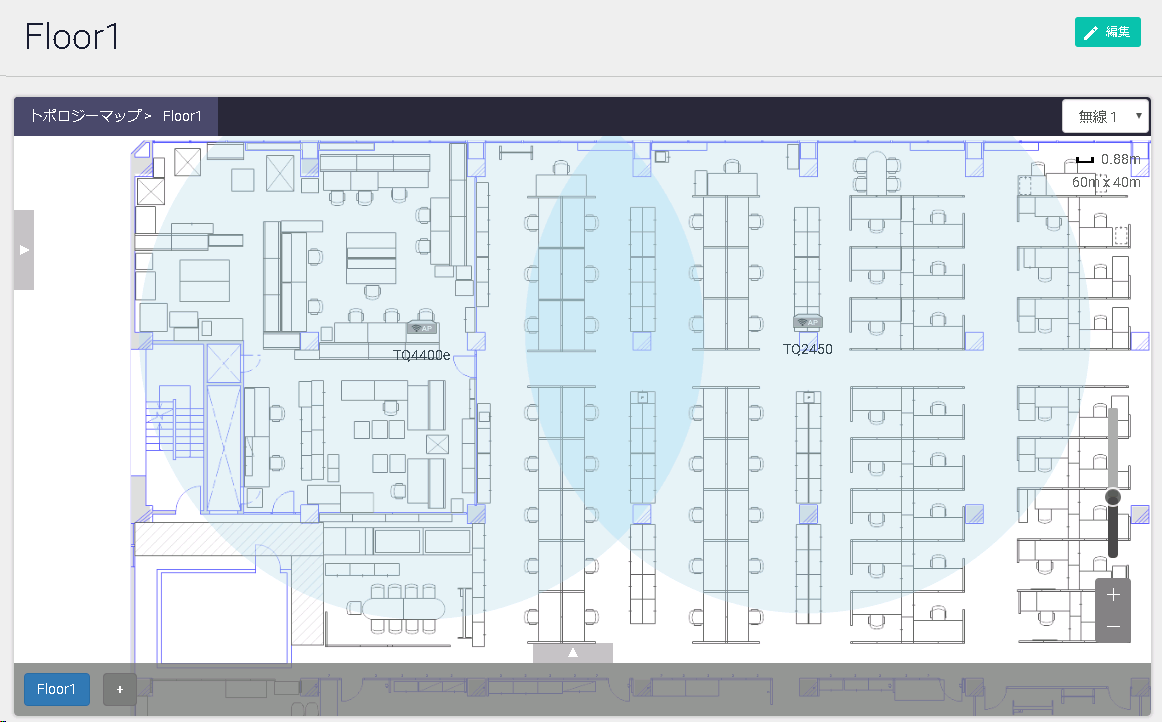

6. 保存されたフロアマップを開くとAPの電波到達範囲を確認することができます。
