Web GUI / ネットワークマップ

トポロジーマップ
AMFマスターを頂点とするAMFのネットワークトポロジー（接続構成図）を表示します。
AMFマスター、AMFメンバー、AMFゲストノードの接続構成と基本情報を確認することができます。
また、無線LANコントローラー機能を使用している場合は、同機能の管理下にある無線LANアクセスポイント（以下AP）も表示します。
ヒートマップ
無線LANコントローラー機能の管理下にあるAPの配置と無線電波の想定到達範囲および強度を表示します。
ヒートマップは複数作成することができ、各マップには任意の背景画像を指定して縮尺を自由に設定できます。
管理下APのアイコンを指定した縮尺にもとづいて配置することで、各APの無線電波がカバーする範囲を視覚的に確認できます。

Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。

Note
Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

注意事項

前提事項

ネットワークマップは、AMFおよび無線LANコントローラー機能の情報をもとにマップを表示するため、Web GUIを使用するための前提事項に加え、以下の前提事項があります。

トポロジーマップ
- AMFマスター機能とGUI連携機能
  AMFのネットワークトポロジー（AMFマスター、AMFメンバー、AMFゲストノード）を表示するには、Web GUIを提供する装置でAMFマスター機能が有効になっており、また同装置をAMFマスターとするAMFネットワークが正しく構築されている必要があります。
  また、AMFマスターにおいて、GUI製品との連携機能（atmf topology-gui enableコマンド）が有効に設定されている必要があります。
  AMFマスター機能、GUI連携機能のいずれかが無効の場合や、AMFネットワークが構築されていない場合、AMFのネットワークトポロジーは表示されません。
  ただしその場合でも、無線LANコントローラー機能が有効であれば、同機能の管理下にあるAPは本製品の直下に接続された形で表示されます。
- 無線LANコントローラー機能
  AMFマスターおよびトポロジーマップ連携機能に加えて無線LANコントローラー機能も有効な場合は、AMFのネットワークトポロジーと管理下APが統合された形で表示されます。
  AMFゲストノードとしても認識されている管理下のAPは、実際の接続先であるAMFノードにつながった形で表示されます。
  一方、AMFゲストノードとして認識されていない管理下APは、本製品の直下に接続された形で表示されます。
  AMFマスターまたはトポロジーマップ連携機能が無効で、無線LANコントローラー機能だけが有効な場合は、同機能の管理下にあるAPだけが本製品の直下に接続された形で表示されます。
ヒートマップ
- 無線LANコントローラー機能
  ヒートマップにAPのアイコンを配置して電波範囲を表示するためには、無線LANコントローラー機能が有効になっており、該当APが同機能の管理下に置かれている必要があります。

  Note
  無線LANコントローラー機能の管理下にないAPであっても、AMFゲストノードとして認識されている場合はアクセスポイント一覧に表示されますが、管理下にないAPをヒートマップに配置することはサポート対象外です。

AMFマスター機能およびAMFネットワークの設定については「アライドテレシスマネージメントフレームワーク（AMF）」/「導入」をはじめとするAMF各解説ページを、GUI製品との連携機能については atmf topology-gui enableコマンドのページをご参照ください。
無線LANコントローラー機能の設定については「無線LANコントローラー（AWC対応）」/「概要」をはじめとする同機能の各解説ページをご参照ください。

また、Web GUIを使用するための準備については、「Web GUI」/「準備」をご覧ください。

サポートリミット

作成可能なヒートマップの数：最大15
トポロジーマップに表示可能なノードの数：最大400
※本製品（AMFマスター/無線LANコントローラー）、AMFメンバー、AMFゲストノード、管理下APの合計

画面構成

メニュー欄の「ネットワークマップ」をクリックすると、トポロジーマップ画面が開きます。
また、トポロジーマップ下部のヒートマップ一覧からは、任意のヒートマップ画面に移動することができます。
ここでは、トポロジーマップとヒートマップの基本的な画面構成について説明します。

トポロジーマップ

トポロジーマップの画面構成は次のとおりです。

トポロジーマップ本体
画面中央にはAMFおよび無線LANコントローラーの情報にもとづくトポロジーマップが表示されます。
ノードのアイコンをクリックすると、該当ノードの基本情報がポップアップで表示されます。詳しくは「ノード基本情報の確認」をご覧ください。
ナビゲーションリンク
現在、ネットワークマップ内のどの画面を表示しているかを階層的に示し、上位画面に移動するためのリンクを提供します。
ただし、トポロジーマップは最上位の階層であるため、トポロジーマップ画面では他の画面に移動するためのリンクは表示されません。
画面更新ボタン
トポロジーマップはいったん表示されるとその後は自動更新されませんので、表示内容を更新したい場合はこのボタンをクリックしてください。
表示設定ボタン
トポロジーマップにおけるノードアイコンの集約・展開表示を変更するためのボタンです。クリックにより「トポロジーマップ表示設定」が表示されます。
ズーム調整
トポロジーマップをズームイン・ズームアウトしたいときは、ズーム調整のスライダーを上下にドラッグするか、「＋」「－」ボタンをクリックしてください。
アクセスポイント一覧開閉ボタン
アクセスポイント一覧を開閉するためのボタンです。クリックするたびに開閉が切り替わります。トポロジーマップを開いた直後は閉じています。
アクセスポイント一覧
トポロジーマップ上にあるアクセスポイントの一覧が表示されます。
無線LANコントローラーの管理下にある場合はAMFゲストノードかどうかにかかわらず「AWC」と表示され、無線LANコントローラーの管理下にないAMFゲストノードの場合は「Guest」と表示されます。
トポロジーマップ上の「アクセスポイント一覧」でAPをクリックすると、マップ上で該当APの基本情報がポップアップで表示され、また、ヒートマップ一覧にフィルターがかかって、該当APが配置されているヒートマップの「表示ボタン」だけが表示された状態になります。
ヒートマップ一覧大小切り替えボタン
ヒートマップ一覧の表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えるためのボタンです。クリックするたびに大小が切り替わります。トポロジーマップを開いた直後は小表示です。
小表示からはヒートマップの選択（表示）と追加が、大表示ではこれらに加えてヒートマップの編集と削除が可能です。
なお、初期状態ではヒートマップは存在していませんが、次の「追加ボタン」で追加できます。
ヒートマップ一覧追加ボタン
ヒートマップを新規追加するためのボタンです。クリックにより新規ヒートマップの編集画面に移動します。
ヒートマップ一覧表示ボタン
ヒートマップを表示するためのボタンです。クリックにより該当ヒートマップ画面に移動します。
「ヒートマップ一覧大小切り替えボタン」により、表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えることができます。

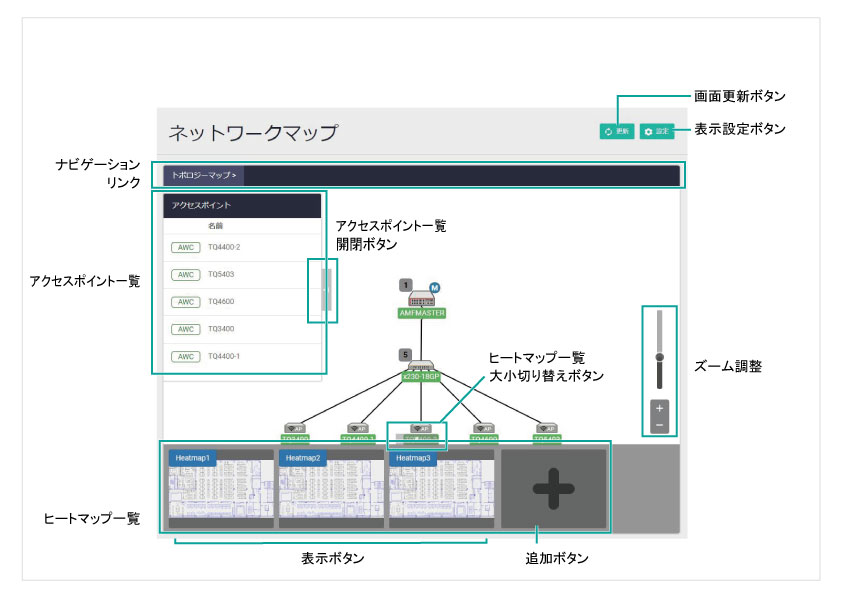

次はアクセスポイント一覧を開き、ヒートマップ一覧を大表示に切り替えた状態です。集約されていたノードアイコンも展開しています。

ヒートマップ

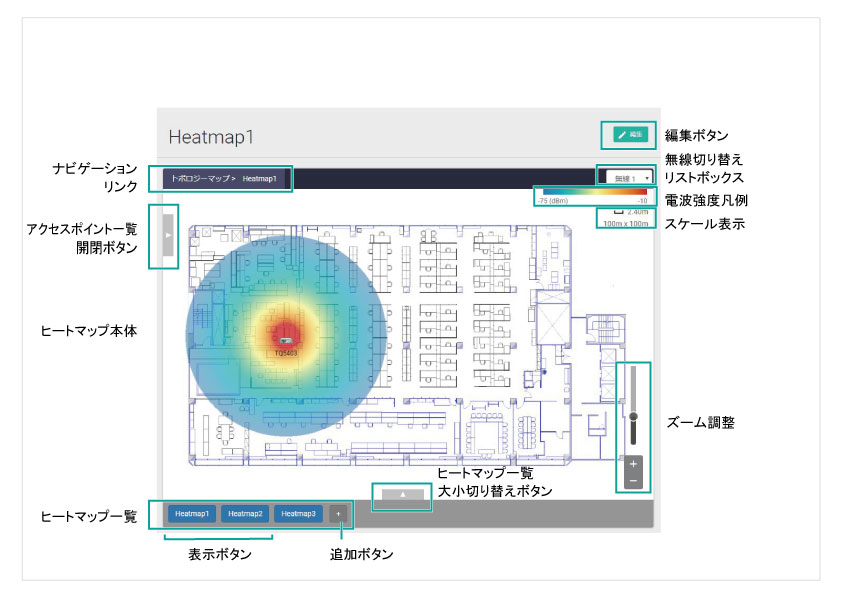

ヒートマップの画面構成は次のとおりです。

ヒートマップ本体
画面中央には管理下APの位置と電波の想定到達範囲を示すヒートマップが表示されます。
背景画像と画面上の縮尺、管理下APアイコンの位置はユーザー（管理者）がヒートマップ編集画面で指定します。
APのアイコンをクリックすると、該当APの基本情報がポップアップで表示されます。
ナビゲーションリンク
現在、ネットワークマップ内のどの画面を表示しているかを階層的に示し、上位画面に移動するためのリンクを提供します。
ヒートマップ画面では、「トポロジーマップ」のリンクをクリックすることでトポロジーマップの画面に戻ることができます。
編集ボタン
ヒートマップ編集画面に移動するためのボタンです。
ヒートマップの背景画像やスケール（縮尺）、APの配置を変更する場合はこのボタンをクリックして編集画面に入ってください。
無線切り替えリストボックス
ヒートマップに表示する電波範囲と強度の対象無線（無線1、無線2、無線3）を切り替えるためのドロップダウンリストボックスです。
電波強度凡例
ヒートマップに表示する電波範囲円の色と電波強度の関係を示します。
スケール表示
現画面上での縮尺を表す距離目盛りとヒートマップの大きさ（背景画像の横幅と縦幅が実環境でどれだけのサイズになるか）を表示します。
ズーム調整
ヒートマップをズームイン・ズームアウトしたいときは、ズーム調整のスライダーを上下にドラッグするか、「＋」「－」ボタンをクリックしてください。
アクセスポイント一覧開閉ボタン
アクセスポイント一覧を開閉するためのボタンです。クリックするたびに開閉が切り替わります。ヒートマップを開いた直後は閉じています。
アクセスポイント一覧
該当ヒートマップに配置されているアクセスポイントの一覧が表示されます。
無線LANコントローラーの管理下にある場合はAMFゲストノードかどうかにかかわらず「AWC」と表示され、無線LANコントローラーの管理下にないAMFゲストノードの場合は「Guest」と表示されます。
ヒートマップ一覧大小切り替えボタン
ヒートマップ一覧の表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えるためのボタンです。クリックするたびに大小が切り替わります。トポロジーマップを開いた直後は小表示です。
小表示からはヒートマップの選択（表示）と追加が、大表示ではこれらに加えてヒートマップの編集と削除が可能です。
なお、初期状態ではヒートマップは存在していませんが、次の「追加ボタン」で追加できます。
ヒートマップ一覧追加ボタン
ヒートマップを新規追加するためのボタンです。クリックにより新規ヒートマップの編集画面に移動します。
ヒートマップ一覧表示ボタン
ヒートマップを表示するためのボタンです。クリックにより該当ヒートマップ画面に移動します。
「ヒートマップ一覧大小切り替えボタン」により、表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えることができます。

操作・表示リファレンス

各マップ上で可能な操作と画面表示について説明します。

マップ情報の保存について

ネットワークマップでは画面上部ナビゲーションバーの「保存」ボタンによるスタートアップコンフィグへの保存は不要です。
ヒートマップに対する編集内容は、背景画像アップロード画面の「保存」ボタン押下時やヒートマップ編集画面の「適用」ボタン押下時に適宜保存されます。

Note
ヒートマップ関連の設定情報は、内蔵フラッシュメモリーのルートディレクトリー直下に自動作成される gui-userdata ディレクトリーに保存されます。このディレクトリーを削除したり、内容を手動で変更したりしないようご注意ください。

Note
gui-userdata ディレクトリーをバックアップする際はAMFのバックアップ機能をご利用ください。外部メディア等から手動で gui-userdata ディレクトリーを再配置することはサポート対象外です。

各マップ共通

トポロジーマップ、ヒートマップで共通に行える操作は以下の通りです。

ヒートマップを追加する
ヒートマップを表示する
ヒートマップ編集画面に移動する
ヒートマップを削除する

ヒートマップを追加する

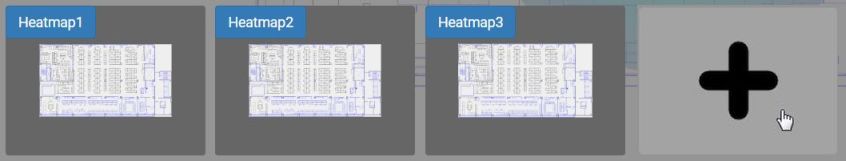

画面下部のヒートマップ一覧に表示されているヒートマップ追加ボタン（＋）をクリックすることで、新規ヒートマップの編集画面に移動できます。

[小]

[大]

ヒートマップを表示する

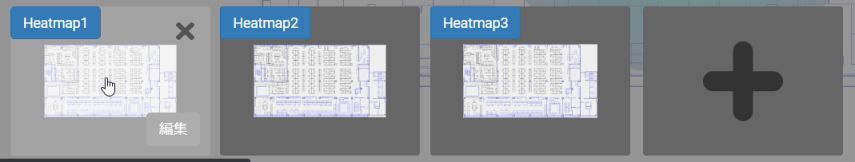

画面下部のヒートマップ一覧に表示されているヒートマップ表示ボタンをクリックすることで、該当ヒートマップを表示させることができます。

[小]

[大]

ヒートマップを編集する

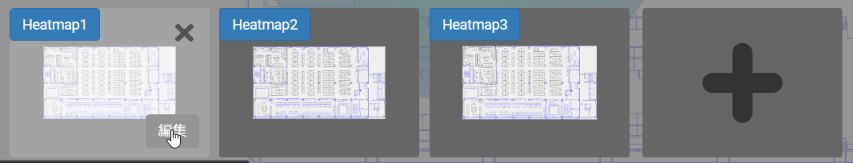

大表示のヒートマップ一覧では、ヒートマップのサムネイル右下にある「編集」ボタンをクリックすることで、該当ヒートマップの編集画面に移動できます。
ヒートマップ編集画面では、背景画像やスケール（縮尺）、AP配置の変更やヒートマップの削除が可能です。

[大]

ヒートマップを削除する

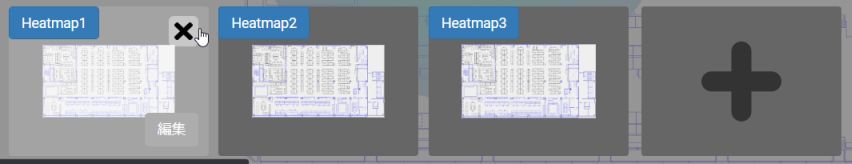

大表示のヒートマップ一覧では、ヒートマップのサムネイル右上にある削除（×）ボタンをクリックすることで、該当ヒートマップを削除できます。

Note
ヒートマップ一覧の削除ボタンをクリックした場合は、確認なしに削除されますのでご注意ください。

[大]

トポロジーマップ

トポロジーマップでは以下の操作が可能です。

ノード基本情報を確認する
ノードアイコンを集約・展開する
トポロジーマップの表示設定を変更する

Note
トポロジーマップ上ではノードアイコンの配置を自由に変更できますが、画面を更新すると元の位置に戻ります。

ノード基本情報の確認

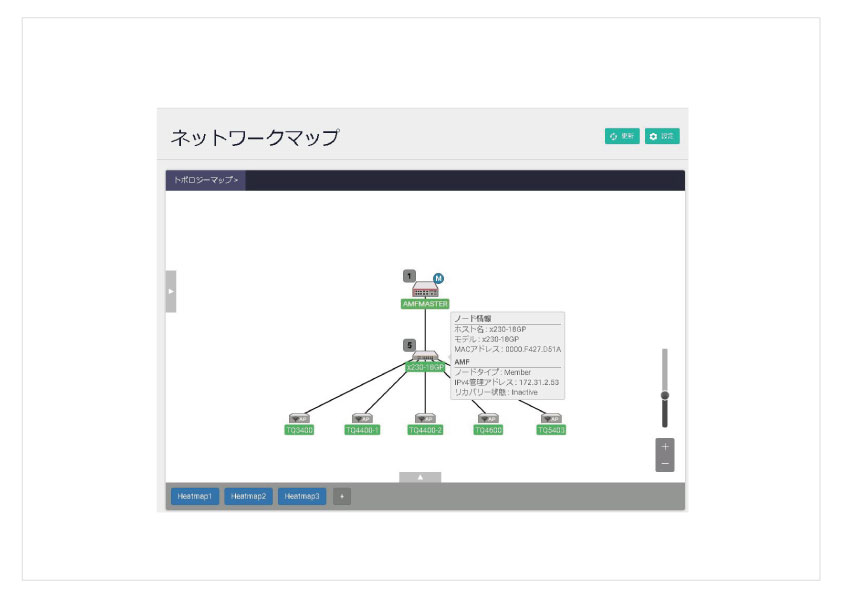

トポロジーマップ上のノードアイコンをクリックすることで、該当ノードの基本情報をポップアップで表示させることができます。

ノード名を表すラベルの色は各ノードの状態を示しています。それぞれの色の意味は下記のとおりです。

NODENAME	緑	AMFノードとして管理されています。あるいは、無線LANコントローラーで管理されています。また、Web GUI（ネットワークマップ）を実行している製品はAMFや無線LANコントローラー機能の有効・無効と関係なく常に緑で表示されます。アイコンの左上には配下の接続ノード数が表示されます。水色の背景 5 は配下のノードアイコンを集約していることを、灰色の背景 5 は配下のノードアイコンを展開していることを示します。集約・展開表示については「ノードアイコンの集約・展開表示」をご覧ください。さらに、AMFマスターとして動作している場合はアイコンの右上にMが表示されます
NODENAME	青	AMFゲストノードとして管理されています
NODENAME	橙	AMFでリカバリー中です
NODENAME	赤	無線LANコントローラー上でのステータスがFailedになっています

アクセスポイント一覧においてノード名の前に表示されるラベルの文字列と色は該当APの管理状態を表しています。それぞれの意味は下記のとおりです。

AWC	AWC(緑)	無線LANコントローラーで管理されています
Guest	Guest(青)	AMFゲストノードとして管理されています
AWC	AWC(赤)	無線LANコントローラー上でのステータスがFailedになっています

また、ノード間を接続するリンクの色は次の意味を持ちます。

	黒	AMFリンク、AMF仮想リンク、AMFゲストリンクで管理されたリンクです
	緑	AMFクロスリンクで管理されたリンクです
	灰	無線LANコントローラーのみで管理されたリンクです

ノードアイコンの集約・展開表示

トポロジーマップの初期設定では、特定のノードアイコンに5個以上のノードアイコンが接続されている場合、これらを集約して表示します。

Note
集約表示の設定は「トポロジーマップ表示設定」で変更できます。

配下のノードアイコンを集約表示している場合、親ノードの「接続ノード数」の背景が水色になります。

水色の「接続ノード数」をクリックすると、集約されていたノードアイコンが展開表示され、「接続ノード数」の背景が灰色になります。

トポロジーマップ表示設定

トポロジーマップ右上の「設定」ボタンをクリックすると、「トポロジーマップ表示設定」ダイアログが開きます。
このダイアログでは、トポロジーマップにおけるノードアイコンの集約・展開表示を変更することが可能です。

「省略数」は子ノードが何個以上のときに集約して表示するかの設定です（初期値は5）。

「折り返し数」は、集約されていた子ノードアイコンを展開した時に、1列に何個ずつ子ノードアイコンを表示するかの設定です（初期値は10）。

「省略表示」と「折り返し表示」はそれぞれ「有効」「無効」の設定も可能です。

Note
本ダイアログの設定内容は画面を更新すると初期値に戻ります。

ヒートマップ

ヒートマップ画面は、大きく分けて表示画面と編集画面の2つの画面で構成されています。
ヒートマップ一覧の「表示ボタン」をクリックしたときは該当ヒートマップの表示画面に、ヒートマップ一覧の「追加ボタン」をクリックしたときは新規ヒートマップの編集画面に移動します。
またヒートマップ表示画面の「編集」ボタンをクリックした場合は該当ヒートマップの編集画面に、ヒートマップ編集画面の「適用」ボタンをクリックしたときは該当ヒートマップの表示画面に移動します。

ヒートマップ表示画面

ヒートマップ表示画面では以下の操作が可能です。

無線電波の到達範囲と強度を確認する
AP基本情報を確認する
ヒートマップ編集画面に移動する

無線電波の到達範囲と強度を確認する

ヒートマップ上のAPアイコンの周りには、該当ヒートマップの縮尺とAPの送信出力設定の情報にもとづき、想定される電波の到達範囲と強度が色付きの円で示されます。
到達範囲は無線別（無線1、無線2、無線3）に表示されます。表示する無線の切り替えはマップ右上のリストボックスから行います。

Note
到達範囲と強度の表示はAPの無線送信出力設定から算出される見通しでの想定到達距離にもとづきます。設置場所の状況（遮蔽、反射など）は考慮されませんので、実際の到達範囲や強度、通信状態とは異なる場合があります。

AP基本情報を確認する

ヒートマップ上のAPアイコンをクリックすることで、該当APの基本情報をポップアップで表示させることができます。
表示内容はトポロジーマップの管理下APと同じです。

ヒートマップを編集する

ヒートマップ右上の「編集」ボタンをクリックすることで、該当ヒートマップの編集画面に移動できます。
ヒートマップ編集画面では、背景画像やスケール（縮尺）、AP配置の変更やヒートマップの削除が可能です。

ヒートマップ編集画面

ヒートマップ編集画面では以下の操作が可能です。

ヒートマップ名を変更する
背景画像を設定する
スケール（縮尺）を設定・変更する
APアイコンを配置（追加・移動・削除）する
ヒートマップを削除する

次に示すのは、ヒートマップ追加ボタンで新規作成した直後のヒートマップ編集画面です。
ヒートマップを利用するには、以下の説明にしたがって、背景画像を設定し、APアイコンを配置してください。

ヒートマップ名を変更する

ヒートマップ名は以下の手順で変更できます。作成直後のヒートマップ名は「HeatmapX」（Xは番号）です。

ヒートマップ編集画面で鉛筆アイコンの横に表示されているヒートマップ名をクリックします。
ヒートマップ名欄が編集可能になるので希望の名前を入力します。

ヒートマップ名は下記の基準を満たす必要があります。
- 最大文字数は64文字
- 使用可能な文字は半角英数字、半角記号 ! # $ % & ( ) - ^ \ = ~ | [ { ; ] + * } , . / < > _
入力が終わったらチェックマークをクリックします。
ヒートマップ名が変更されます。

背景画像を設定する

ヒートマップ背景画像の設定手順は次のとおりです。

ヒートマップ編集画面の「マップアップロード」ボタンをクリックします。
「参照」ボタンを押して画像ファイルを選択し、さらに「スケール」欄でマップ上における背景画像領域の実サイズを指定して、「保存」ボタンをクリックします。
Note
背景画像として使用できる画像ファイルの条件は次のとおりです。
- ファイル形式：JPEG（.jpg, .jpeg）、GIF（.gif）、PNG（.png）
- ファイルサイズ：最大4MB
Note
「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。

スケールを設定・変更する

ヒートマップの縮尺は背景画像の設定時に指定しますが、後で変更することも可能です。
スケールの変更手順は次の通りです。

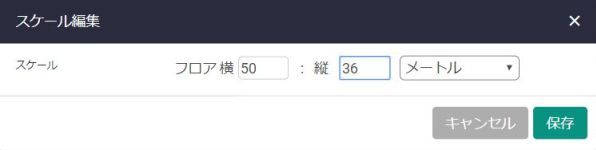

ヒートマップ編集画面の「スケール編集」ボタンをクリックします。
「スケール」欄でマップ上における背景画像領域の実サイズを指定して、「保存」ボタンをクリックします。

Note
「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。

APアイコンを配置（追加・移動・削除）する

ヒートマップの新規作成時には管理下APのアイコンは配置されていません。
ヒートマップに背景画像を設定し、スケール（縮尺）を指定したら、以下の手順で管理下APのアイコンを配置します。
既存ヒートマップのAPアイコンを移動、追加、削除する場合も同様です。

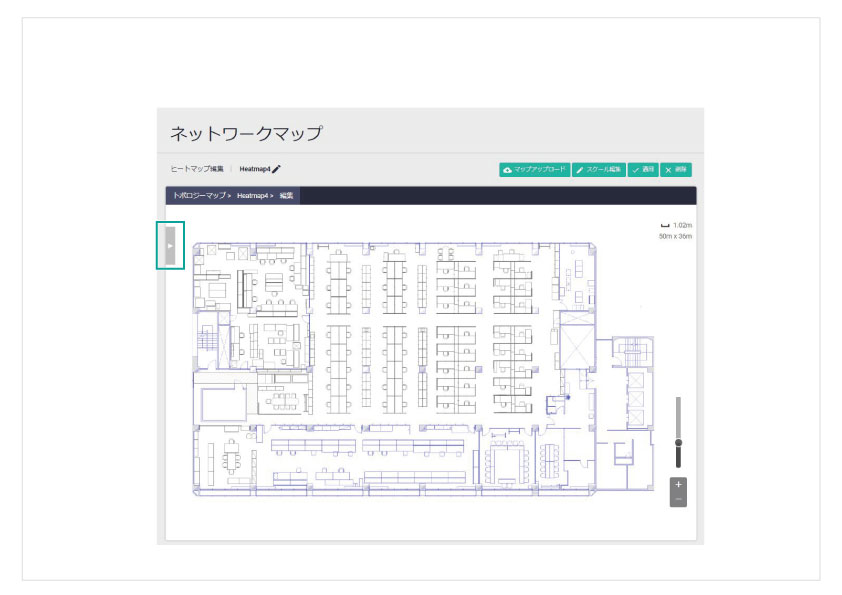

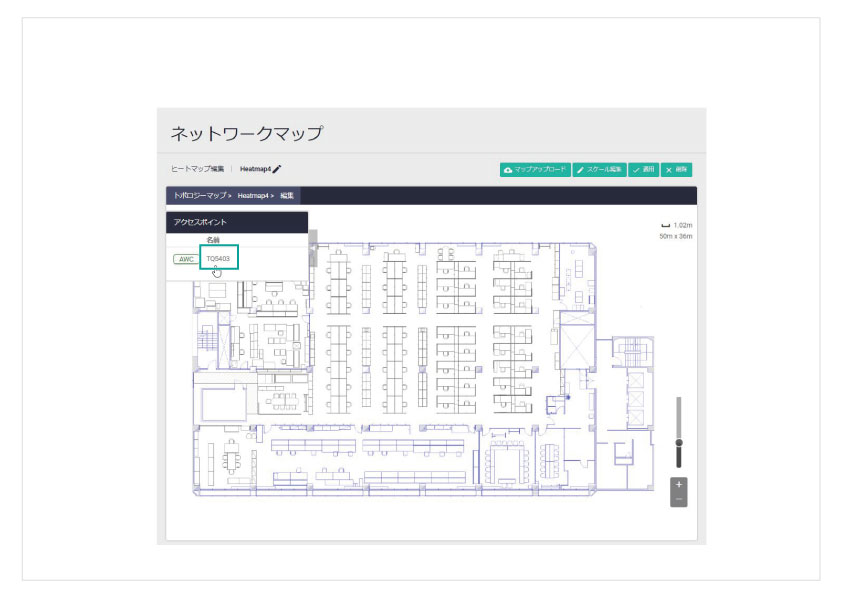

ヒートマップ編集画面の「アクセスポイント一覧」を開きます。
「アクセスポイント一覧」上で配置したいAPをクリックします。

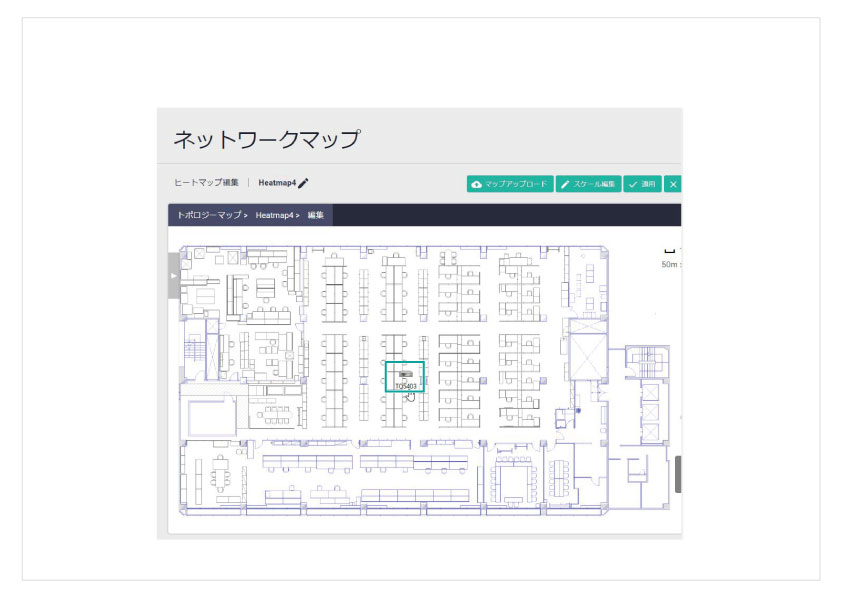

クリックしたAPのアイコンがヒートマップの中央に配置されるので、ドラッグ＆ドロップで任意の場所に移動します。
また、既存のAPアイコンも同様の操作で移動できます。
複数のAPアイコンを配置する場合は、上記1～3の手順を繰り返してください。
また、配置を取りやめたい場合（ヒートマップからアイコンを削除したい場合）は、「アクセスポイント一覧」で対象のAPをもう一度クリックすると該当APのアイコンがヒートマップから取り除かれます。
アイコンの配置が決まったら、配置情報を保存してヒートマップ表示画面に反映します。
ヒートマップ編集画面の「適用」ボタンをクリックしてください。

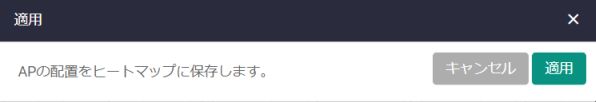

問題なければ確認ダイアログで「適用」ボタンをクリックします。

ヒートマップを削除する

ヒートマップの削除手順は次のとおりです。

削除したいヒートマップを開きます。

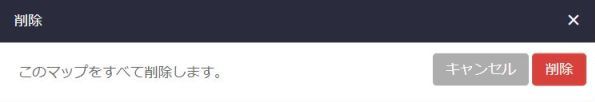

ヒートマップ編集画面の「削除」ボタンをクリックします。
問題なければ確認ダイアログで「削除」ボタンをクリックします。
