ネットワークマップは、本製品配下のネットワークを視覚的に表示する機能で、下記2種類のマップをサポートしています。
Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
Note
Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

注意事項

前提事項

ネットワークマップは、AMFおよび無線LANコントローラー機能の情報をもとにマップを表示するため、Web GUIを使用するための前提事項に加え、以下の前提事項があります。

AMFマスター機能およびAMFネットワークの設定については「アライドテレシスマネージメントフレームワーク(AMF)」/「導入」をはじめとするAMF各解説ページを、GUI製品との連携機能については atmf topology-gui enableコマンドのページをご参照ください。
無線LANコントローラー機能の設定については「無線LANコントローラー(AWC対応)」/「概要」をはじめとする同機能の各解説ページをご参照ください。

また、Web GUIを使用するための準備については、「Web GUI」/「準備」をご覧ください。

サポートリミット


画面構成

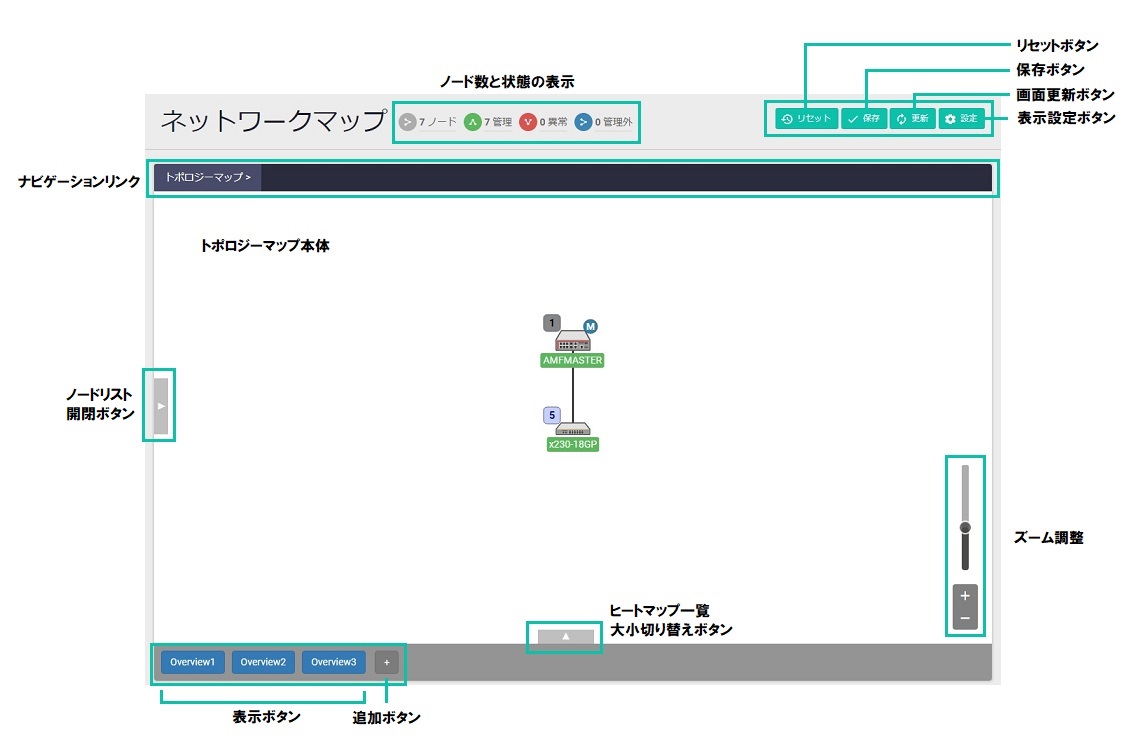

メニュー欄の「ネットワークマップ」をクリックすると、トポロジーマップ画面が開きます。
また、トポロジーマップ下部のヒートマップ一覧からは、任意のヒートマップ画面に移動することができます。
ここでは、トポロジーマップとヒートマップの基本的な画面構成について説明します。

トポロジーマップ

トポロジーマップの画面構成は次のとおりです。


次はノードリストを開き、ヒートマップ一覧を大表示に切り替えた状態です。集約されていたノードアイコンも展開しています。


ヒートマップ

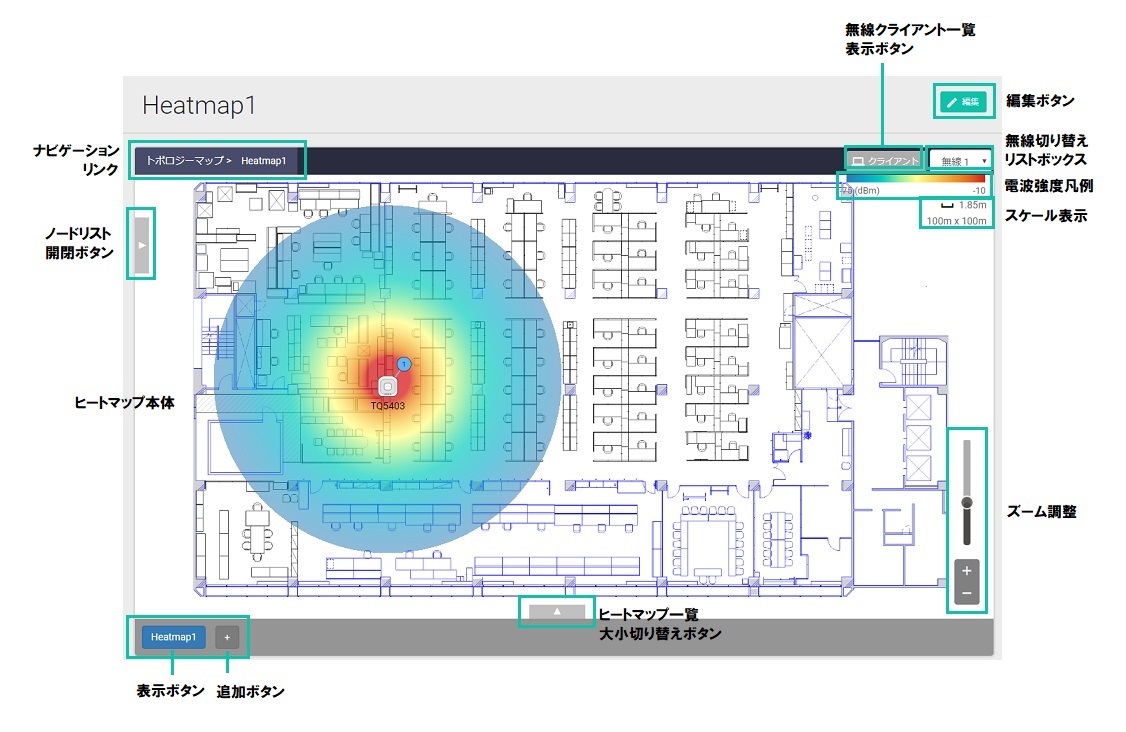

ヒートマップの画面構成は次のとおりです。


操作・表示リファレンス

各マップ上で可能な操作と画面表示について説明します。

マップ情報の保存について

ネットワークマップでは画面上部ナビゲーションバーの「保存」ボタンによるスタートアップコンフィグへの保存は不要です。
ヒートマップに対する編集内容は、背景画像アップロード画面の「保存」ボタン押下時やヒートマップ編集画面の「適用」ボタン押下時に適宜保存されます。
Note
ヒートマップ関連の設定情報は、内蔵フラッシュメモリーのルートディレクトリー直下に自動作成される gui-userdata ディレクトリーに保存されます。このディレクトリーを削除したり、内容を手動で変更したりしないようご注意ください。
Note
gui-userdata ディレクトリーをバックアップする際はAMFのバックアップ機能をご利用ください。外部メディア等から手動で gui-userdata ディレクトリーを再配置することはサポート対象外です。

各マップ共通

トポロジーマップ、ヒートマップで共通に行える操作は以下の通りです。

ヒートマップを追加する

画面下部のヒートマップ一覧に表示されているヒートマップ追加ボタン(+)をクリックすることで、新規ヒートマップの編集画面に移動できます。

[小]

[大]


ヒートマップを表示する

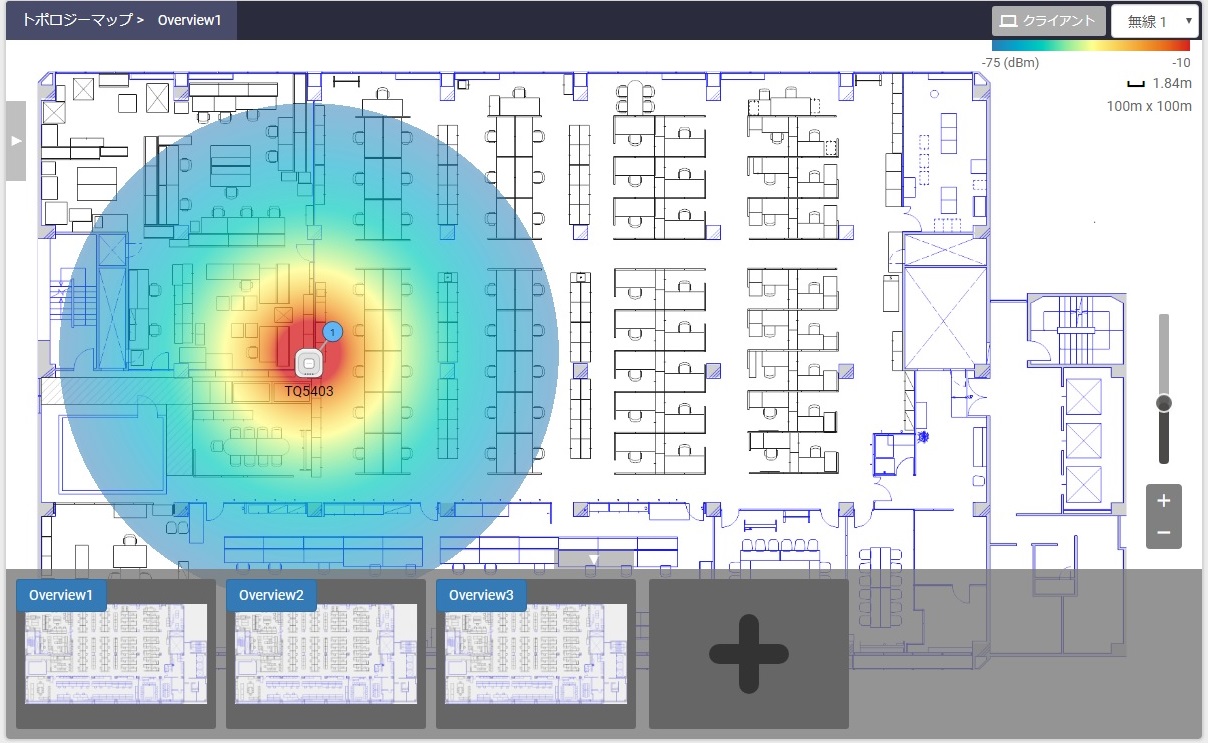

画面下部のヒートマップ一覧に表示されているヒートマップ表示ボタンをクリックすることで、該当ヒートマップを表示させることができます。

[小]

[大]


ヒートマップを編集する

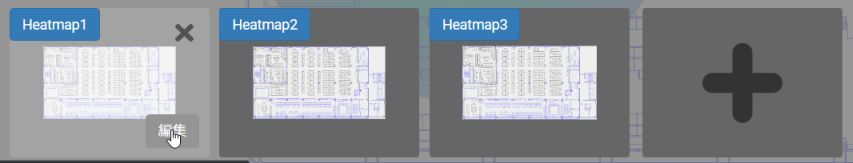

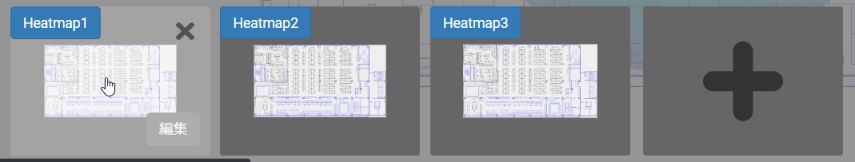

大表示のヒートマップ一覧では、ヒートマップのサムネイル右下にある「編集」ボタンをクリックすることで、該当ヒートマップの編集画面に移動できます。
ヒートマップ編集画面では、背景画像やスケール(縮尺)、AP配置の変更やヒートマップの削除が可能です。

[大]


ヒートマップを削除する

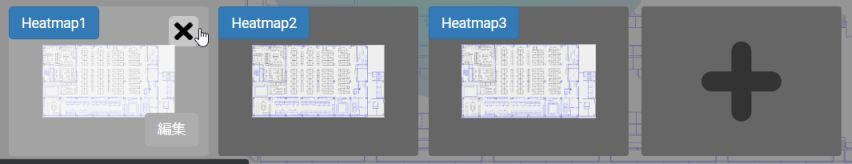

大表示のヒートマップ一覧では、ヒートマップのサムネイル右上にある削除(×)ボタンをクリックすることで、該当ヒートマップを削除できます。
Note
ヒートマップ一覧の削除ボタンをクリックした場合は、確認なしに削除されますのでご注意ください。

[大]


トポロジーマップ

トポロジーマップでは以下の操作が可能です。
Note
トポロジーマップ上ではノードアイコンの配置を自由に変更できますが、画面を更新すると元の位置に戻ります。

ノード数と状態の確認

ネットワークマップページの画面上部にはトポロジーマップ上に表示されているノード数と状態が表示されます。
管理に失敗したAPの数を確認することができます。


それぞれ色の付いたマークの横にノード数と状態が表示されます。
それぞれの状態の意味は下記のとおりです。
ノード トポロジーマップ上に表示されている全てのノード
管理 AMFマスターおよびメンバーや無線LANコントローラーとして管理されているノード
異常 ステータスがFailedとなっているノード
管理外 AMFゲストノード

ノード基本情報の確認

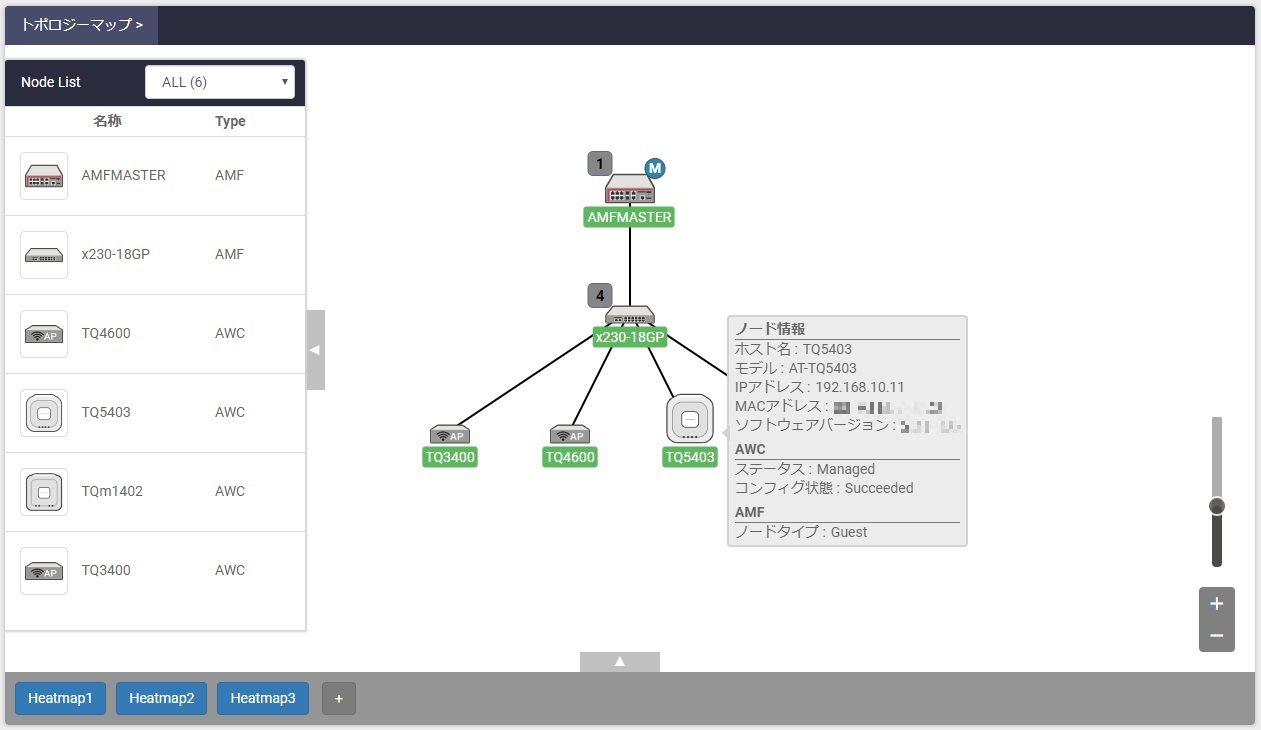

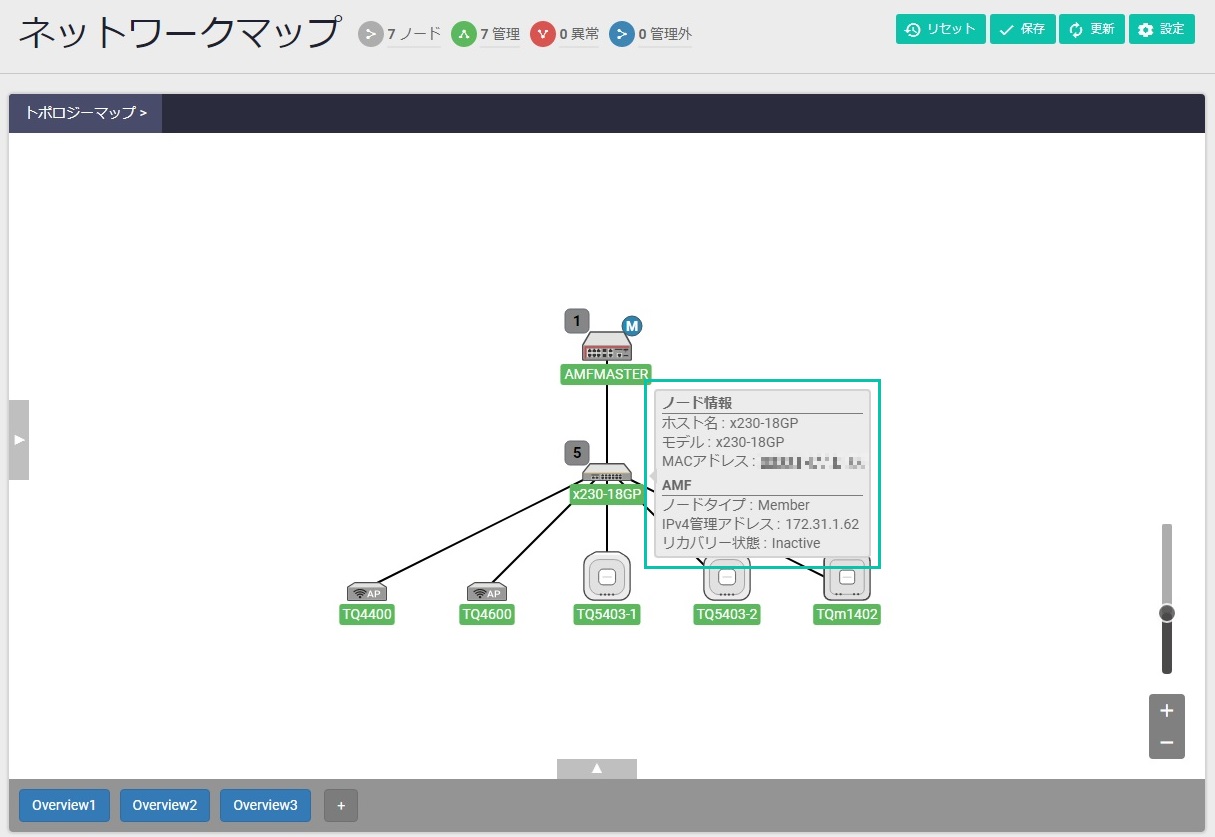

トポロジーマップ上のノードアイコンをクリックすることで、該当ノードの基本情報をポップアップで表示させることができます。


ノード名を表すラベルの色は各ノードの状態を示しています。それぞれの色の意味は下記のとおりです。

NODENAME AMFノードとして管理されています。あるいは、無線LANコントローラーで管理されています。
また、Web GUI(ネットワークマップ)を実行している製品はAMFや無線LANコントローラー機能の有効・無効と関係なく常に緑で表示されます。
アイコンの左上には配下の接続ノード数が表示されます。水色の背景 5 は配下のノードアイコンを集約していることを、灰色の背景 5 は配下のノードアイコンを展開していることを示します。集約・展開表示については「ノードアイコンの集約・展開表示」をご覧ください。
さらに、AMFマスターとして動作している場合はアイコンの右上にMが表示されます
NODENAME AMFゲストノードとして管理されています
NODENAME AMFでリカバリー中です
NODENAME 無線LANコントローラー上でのステータスがFailedになっています

また、ノード間を接続するリンクの色は次の意味を持ちます。


AMFリンク、AMF仮想リンク、AMFゲストリンクで管理されたリンクです

AMFクロスリンクで管理されたリンクです

無線LANコントローラーのみで管理されたリンクです

ノードリストでは、ノードアイコン、ノード名(名称)および種類(Type)が表示されます。
またフィルターを使用することでノードリスト上に表示させるノードを絞ることができます。

フィルターの意味は下記のとおりです。
ALL 全てのノードを表示
AMF Master AMFマスターを表示
AMF Member AMFメンバーを表示
AMF Guest AMFゲストノードを表示
AMF Guest AWC AMFゲストノードかつ無線LANコントローラーで管理されているノードを表示
AWC 無線LANコントローラーで管理されているノードを表示
Note
該当ノードがAMFゲストノードかつ無線LANコントローラーで管理されている場合、ノードリストの種類(Type)にはAWCと表示されます。
Note
ノードリスト上のフィルターの「AMF Guest」および「AWC」にAMFゲストノードかつ無線LANコントローラーで管理されているノードは含まれません。

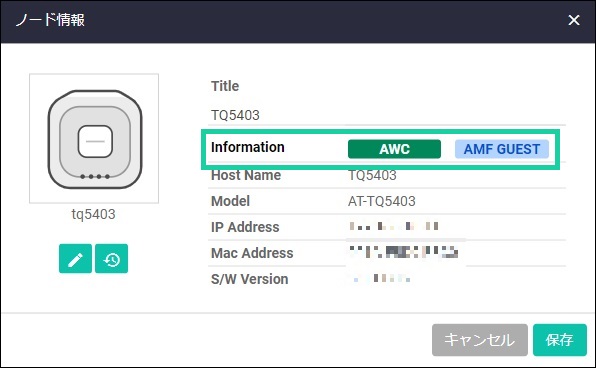

ノードリストのノードアイコンをクリックすると、「ノード情報」ダイアログが表示されます。
「ノード情報」ダイアログのInformationに表示されるラベルの意味は下記の通りです。

AMF MASTER(赤) AMFマスター
AMF MEMBER(橙) AMFメンバー
AMF GUEST(青) AMFゲストノード
AWC(緑) 無線LANコントローラーで管理されているノード

ノード名を変更する

ノードリストに表示されるノード名(名称)の変更は、「ノード情報」ダイアログの編集マーク(もしくはノードアイコンをクリック)から行います。


「Title」の下の行をクリックすると、編集が可能な状態になるので、好きな名前を入力し、「保存」をすると、ノード名が変更されます。
Note
ノード名は下記の基準を満たす必要があります。


ノードアイコンを設定(配置・変更・追加・リセット)する

ノードリストを開き、変更・追加・リセットしたいノードアイコンをクリックすると、ノード情報ダイアログが表示されます。
「ノード情報」ダイアログでは、ノードアイコンの変更・追加・リセット・名前の変更ができます。


ノードアイコンの配置
トポロジーマップ上でのノードアイコンを配置を保存する場合は、ページ画面右上の「保存」ボタンをクリックします。


「保存」ボタンをクリックすると、「ノードの位置を保存します。」と出てきますので「保存」ボタンをクリックしてください。


保存した配置は、Web GUIから一度ログアウトして再度ログインしても保存されています。
Note
トポロジーマップのノードアイコンの配置場所を保存した状態で新規にノードアイコンが追加された場合、再度手動で新規ノードアイコンを移動し、配置場所を保存してください。

保存したノードアイコンの配置をリセットしたい場合は、画面右上の「リセット」ボタンをクリックしてください。


ノードアイコンの変更
ノードアイコンの変更は、「ノード情報」ダイアログの編集マーク(もしくはノードアイコンをクリック)から行います。


編集マークをクリックすると、下にノードアイコン一覧が表示されます。
ノードアイコンに使用したい画像を一覧から選択し、「保存」をすると、ノードアイコンが変更されます。


ノードアイコンの追加
ノードアイコンの追加は、「ノード情報」ダイアログの編集マーク(もしくはノードアイコンをクリック)から行います。


「+」をクリックし、ノードアイコンとして使用する画像ファイルを選択します。
Note
ノードアイコンとして使用できる画像ファイルの条件は次のとおりです。
ファイル形式:JPEG(.jpg, .jpeg)、GIF(.gif)、PNG(.png)
ファイルサイズ:最大1MB


選択した画像ファイルがノードアイコン一覧に表示されるので、指定し、「保存」をクリックすると、追加したノードアイコンに変更されます。

追加したノードアイコンをアイコン一覧から削除するには、「ノード情報」ダイアログの編集マーク(もしくはノードアイコンをクリック)から行います。


編集マークをクリックすると、下にノードアイコン一覧が表示されます。
削除したいアイコンの上にマウスポインターをあてると、右上に×マークが表示されるので、クリックします。


上部に「このアイコンを削除します」と出てくるので、「削除」をクリックすると、ノードアイコンが削除されます。


ノードアイコンのリセット
ノードアイコンを初期状態に戻したい場合は、「ノード情報」ダイアログのリセットマークから行います。
リセットマークをクリックすると、初期状態のノードアイコンに戻り、「保存」をすると、ノードアイコンがリセットされます。


ノードアイコンの自動決定

ヒートマップに表示されるノードアイコンは、ノード名(Title)から自動で決定されます。
Note
ノードアイコンの自動決定は以下のルールに基づいて行われます。
なお、ユーザーが手動でノードアイコンを変更もしくはノード名を変更すると、それに応じてノードアイコンも変化します。
また、手動でノードアイコンもしくはノード名を変更した時点で、アイコン自動決定に使用された情報は上書きされます。
ただし、ノード情報内のリセットボタンを押せば、手動設定した内容はリセットされ、自動決定されたアイコンに戻ります。

ノード名に対応するノードアイコン画像の組み合わせは以下のとおりです。
Note
ノード名は、完全一致だけでなく、該当の文字列を含む場合にも、対応するノードアイコンが表示されます。
Note
ノード名は大文字、小文字の区別はありません。
ノード名(Title) 対応するノードアイコン
wireless_node
Switch
video_camera
ip_camera
ip_dom_cam
tq5403
tq1402

背景画像を設定する

トポロジーマップの背景画像の設定手順は次のとおりです。

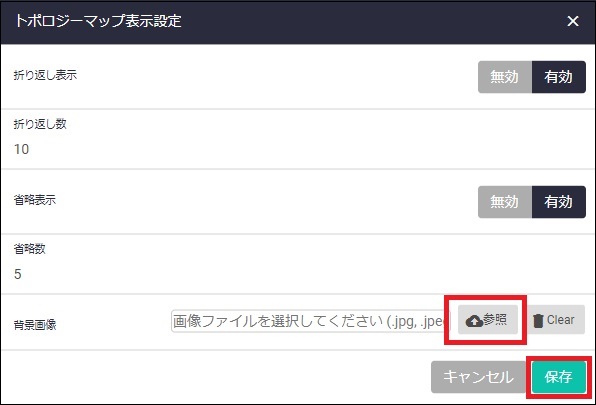

1. トポロジーマップ右上の「設定」ボタンをクリックすると、「トポロジーマップ表示設定」ダイアログが開きます。


2. 背景画像の横の「参照」をクリックし、背景に使いたい画像ファイルを選択し、「保存」ボタンをクリックします。

Note
背景画像として使用できる画像ファイルの条件は次のとおりです。
ファイル形式:JPEG(.jpg, .jpeg)、GIF(.gif)、PNG(.png)
ファイルサイズ:最大4MB

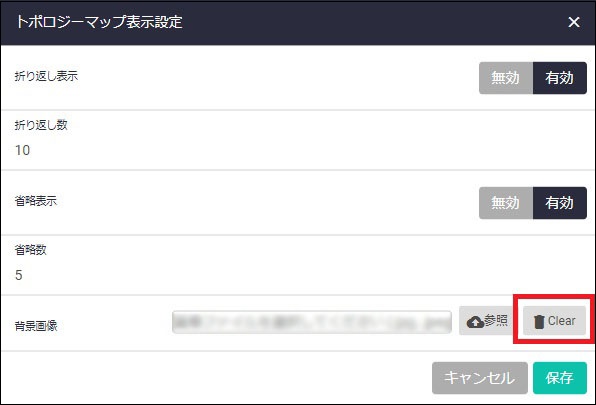

設定した背景画像を削除したい場合には、「トポロジーマップ表示設定」ダイアログで「Clear」をクリックします。
「トポロジーマップの背景画像を削除します」と出るので「削除」をし、「保存」ボタンをクリックします。


ノードアイコンの集約・展開表示

トポロジーマップの初期設定では、特定のノードアイコンに5個以上のノードアイコンが接続されている場合、これらを集約して表示します。
Note
集約表示の設定は「トポロジーマップ表示設定」で変更できます。

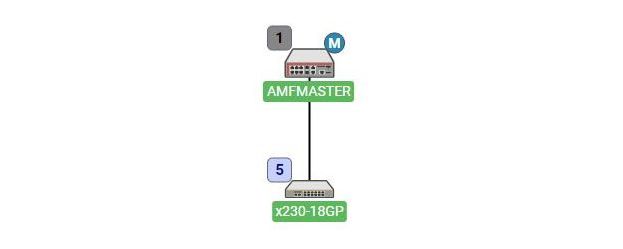

配下のノードアイコンを集約表示している場合、親ノードの「接続ノード数」の背景が水色になります。

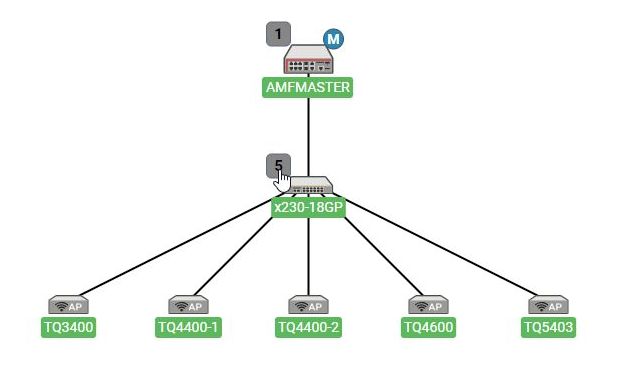

水色の「接続ノード数」をクリックすると、集約されていたノードアイコンが展開表示され、「接続ノード数」の背景が灰色になります。


トポロジーマップ表示設定

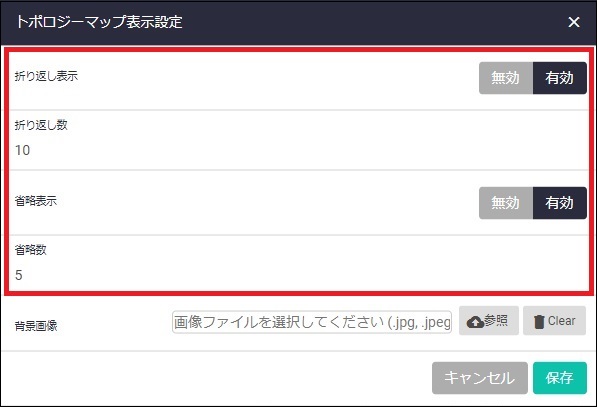

トポロジーマップ右上の「設定」ボタンをクリックすると、「トポロジーマップ表示設定」ダイアログが開きます。
このダイアログでは、トポロジーマップにおけるノードアイコンの集約・展開表示を変更することが可能です。

「省略数」は子ノードが何個以上のときに集約して表示するかの設定です(初期値は5)。

「折り返し数」は、集約されていた子ノードアイコンを展開した時に、1列に何個ずつ子ノードアイコンを表示するかの設定です(初期値は10)。

「省略表示」と「折り返し表示」はそれぞれ「有効」「無効」の設定も可能です。
Note
本ダイアログの設定内容は画面を更新すると初期値に戻ります。

ヒートマップ

ヒートマップ画面は、大きく分けて表示画面と編集画面の2つの画面で構成されています。
ヒートマップ一覧の「表示ボタン」をクリックしたときは該当ヒートマップの表示画面に、ヒートマップ一覧の「追加ボタン」をクリックしたときは新規ヒートマップの編集画面に移動します。
またヒートマップ表示画面の「編集」ボタンをクリックした場合は該当ヒートマップの編集画面に、ヒートマップ編集画面の「適用」ボタンをクリックしたときは該当ヒートマップの表示画面に移動します。

ヒートマップ表示画面

ヒートマップ表示画面では以下の操作が可能です。

無線電波の到達範囲と強度を確認する
ヒートマップ上のAPアイコンの周りには、該当ヒートマップの縮尺とAPの送信出力設定の情報にもとづき、想定される電波の到達範囲と強度が色付きの円で示されます。
到達範囲は無線別(無線1、無線2、無線3)に表示されます。表示する無線の切り替えはマップ右上のリストボックスから行います。
Note
到達範囲と強度の表示はAPの無線送信出力設定から算出される見通しでの想定到達距離にもとづきます。設置場所の状況(遮蔽、反射など)は考慮されませんので、実際の到達範囲や強度、通信状態とは異なる場合があります。


AP基本情報を確認する

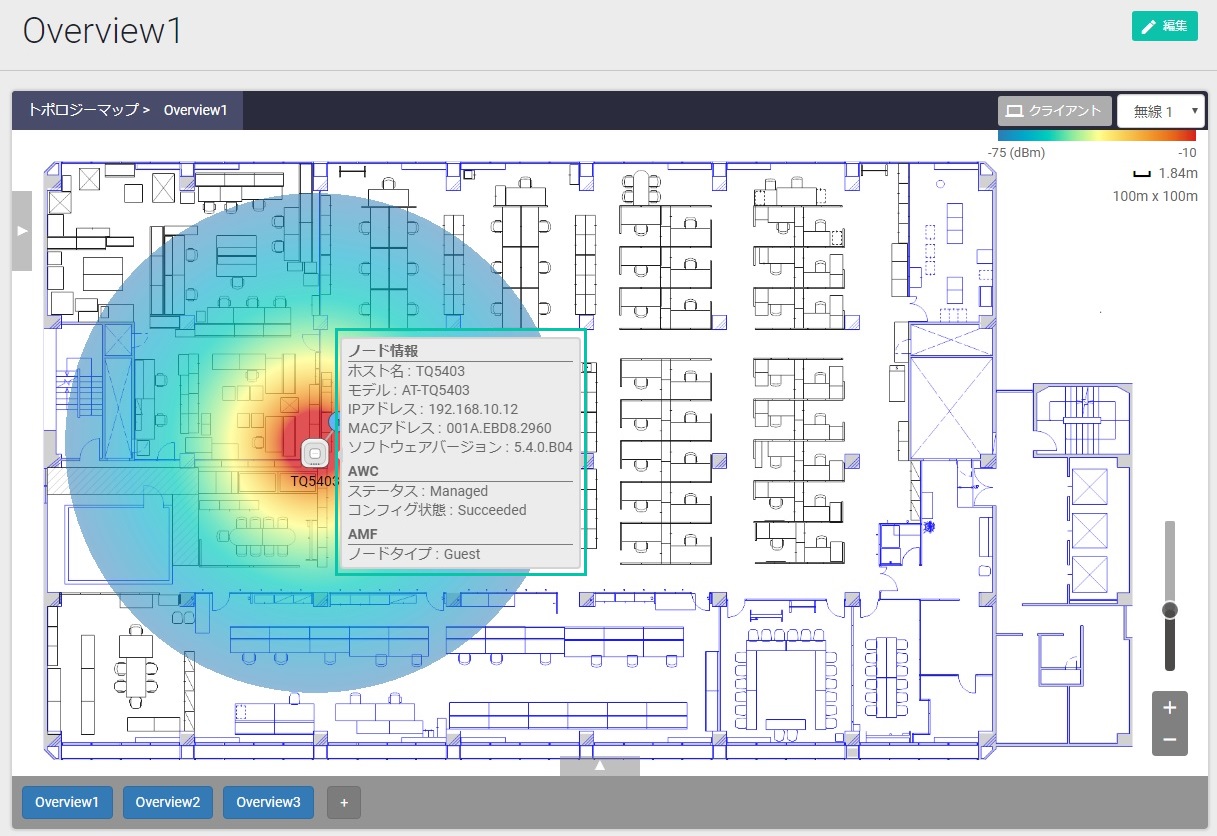

ヒートマップ上のAPアイコンをクリックすることで、該当APの基本情報をポップアップで表示させることができます。
表示内容はトポロジーマップの管理下APと同じです。


各APに接続している無線クライアントを確認する

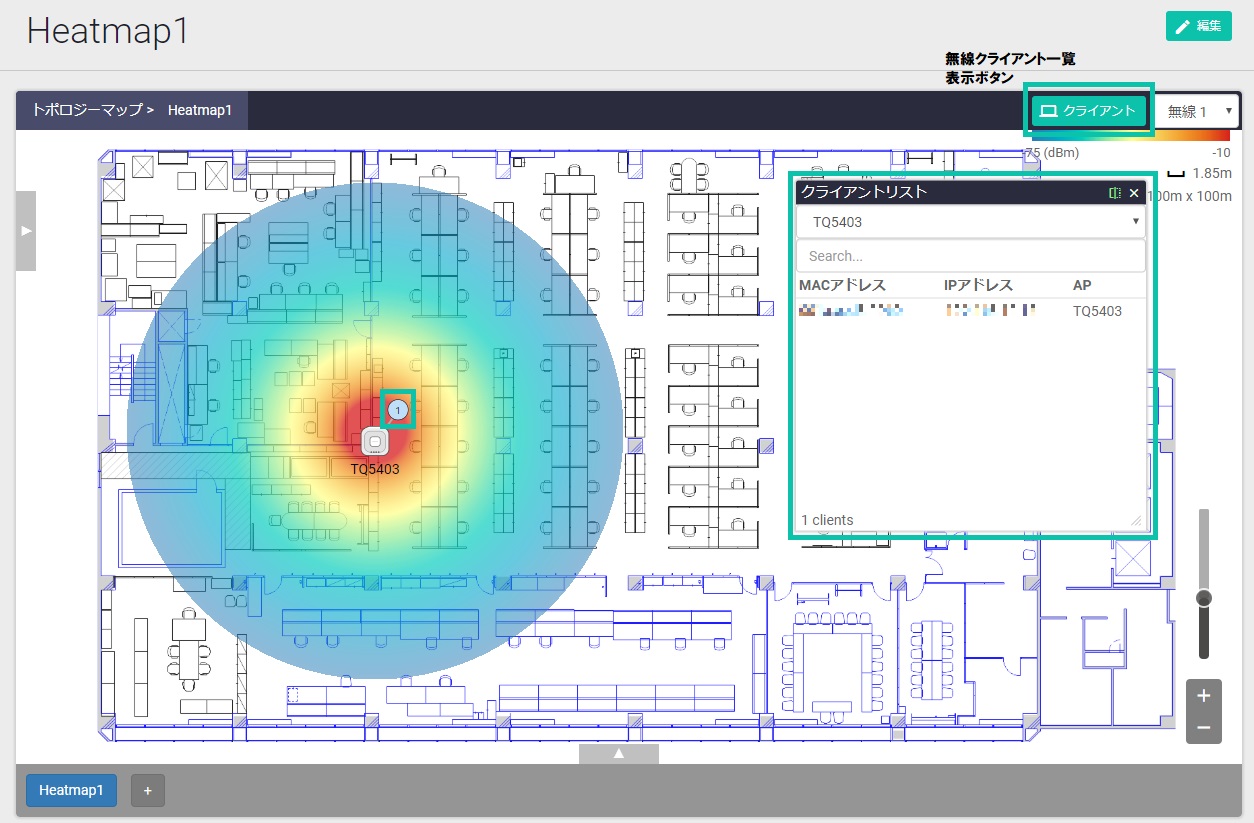

ヒートマップ上のAPアイコンの右上に、APに接続しているクライアントの数が表示されます。
クライアント数をクリックすると、無線クライアントの一覧(MACアドレス/IPアドレス/AP名)がポップアップ表示されます。
またクライアントの移動はアニメーションで表示されます。


ヒートマップを編集する

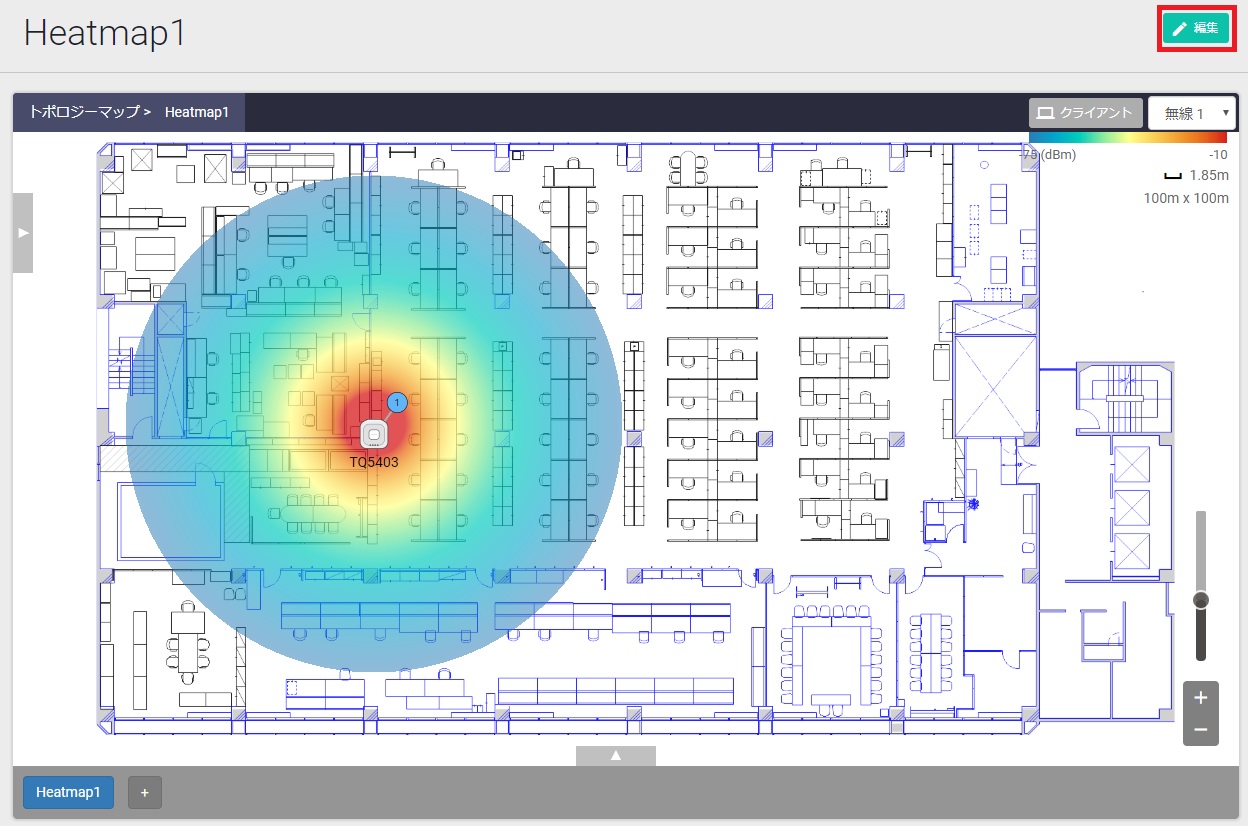

ヒートマップ右上の「編集」ボタンをクリックすることで、該当ヒートマップの編集画面に移動できます。
ヒートマップ編集画面では、背景画像やスケール(縮尺)、AP配置の変更やヒートマップの削除が可能です。


ヒートマップ編集画面

ヒートマップ編集画面では以下の操作が可能です。

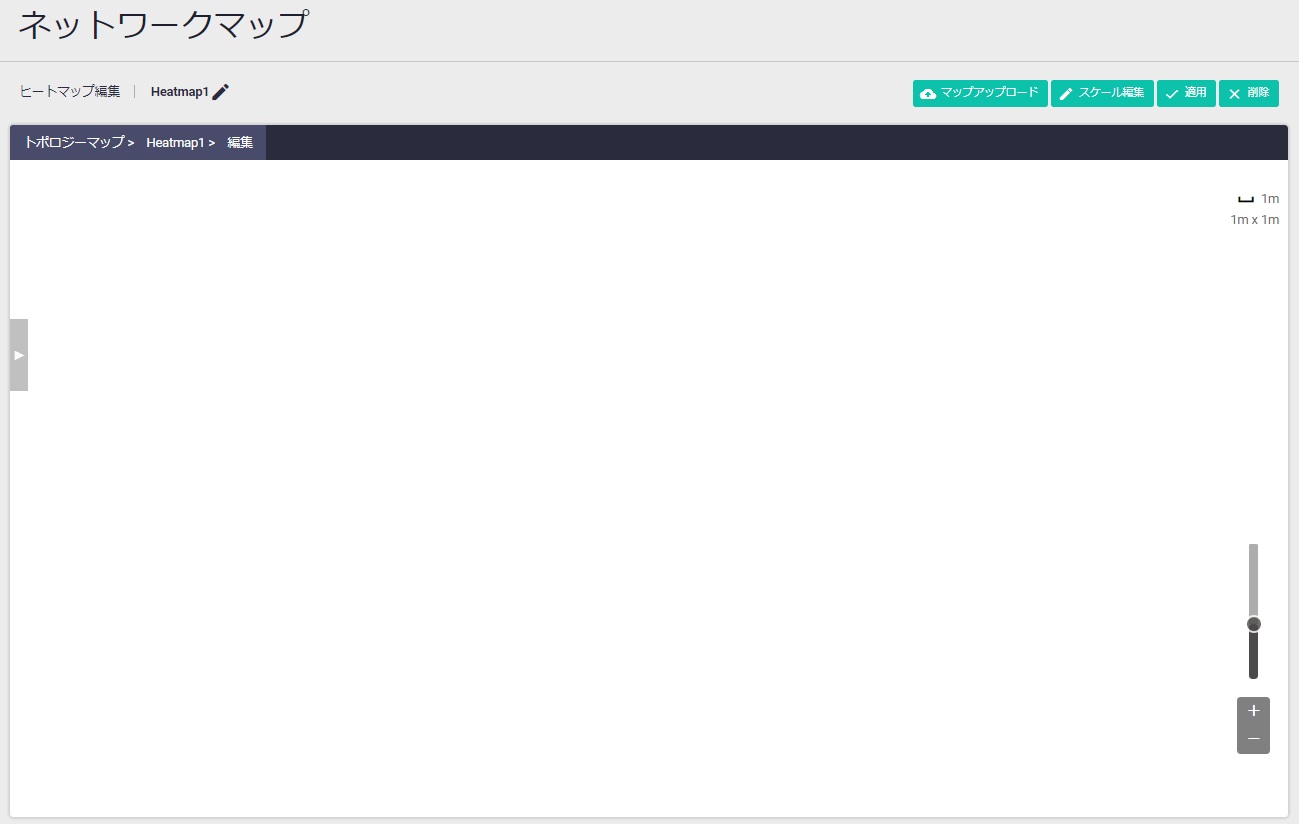

次に示すのは、ヒートマップ追加ボタンで新規作成した直後のヒートマップ編集画面です。
ヒートマップを利用するには、以下の説明にしたがって、背景画像を設定し、APアイコンを配置してください。


ヒートマップ名を変更する
ヒートマップ名は以下の手順で変更できます。作成直後のヒートマップ名は「HeatmapX」(Xは番号)です。
  1. ヒートマップ編集画面で鉛筆アイコンの横に表示されているヒートマップ名をクリックします。


  2. ヒートマップ名欄が編集可能になるので希望の名前を入力します。

    ヒートマップ名は下記の基準を満たす必要があります。

  3. 入力が終わったらチェックマークをクリックします。


  4. ヒートマップ名が変更されます。


背景画像を設定する
ヒートマップ背景画像の設定手順は次のとおりです。

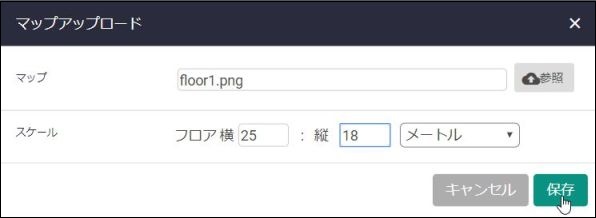

  1. ヒートマップ編集画面の「マップアップロード」ボタンをクリックします。


  2. 「参照」ボタンを押して画像ファイルを選択し、さらに「スケール」欄でマップ上における背景画像領域の実サイズを指定して、「保存」ボタンをクリックします。

    Note
    背景画像として使用できる画像ファイルの条件は次のとおりです。
    • ファイル形式:JPEG(.jpg, .jpeg)、GIF(.gif)、PNG(.png)
    • ファイルサイズ:最大4MB
    Note
    「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
    なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。

スケールを設定・変更する
ヒートマップの縮尺は背景画像の設定時に指定しますが、後で変更することも可能です。
スケールの変更手順は次の通りです。
  1. ヒートマップ編集画面の「スケール編集」ボタンをクリックします。

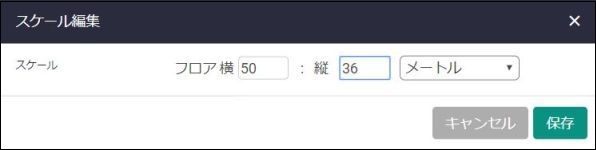

  2. 「スケール」欄でマップ上における背景画像領域の実サイズを指定して、「保存」ボタンをクリックします。

    Note
    「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
    なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。

APアイコンを配置(追加・移動・削除)する
ヒートマップの新規作成時には管理下APのアイコンは配置されていません。
ヒートマップに背景画像を設定し、スケール(縮尺)を指定したら、以下の手順で管理下APのアイコンを配置します。
既存ヒートマップのAPアイコンを移動、追加、削除する場合も同様です。

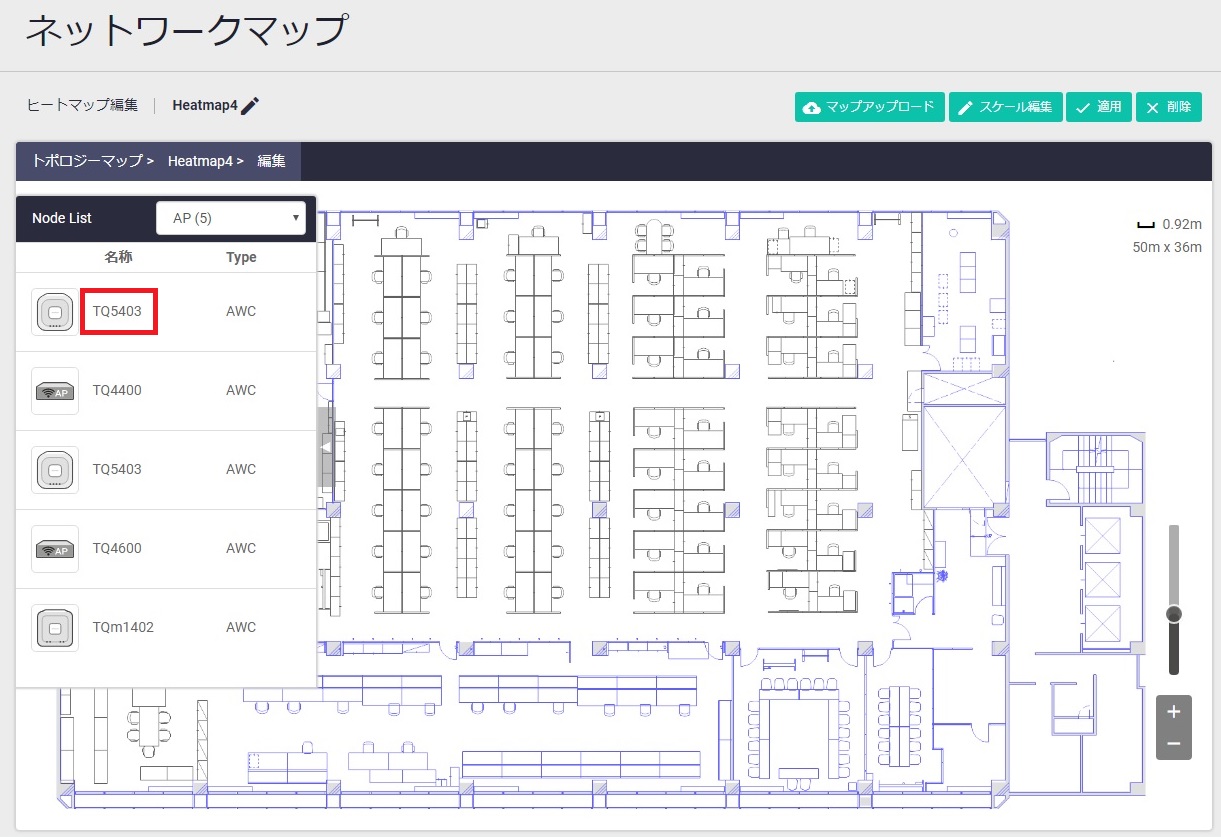

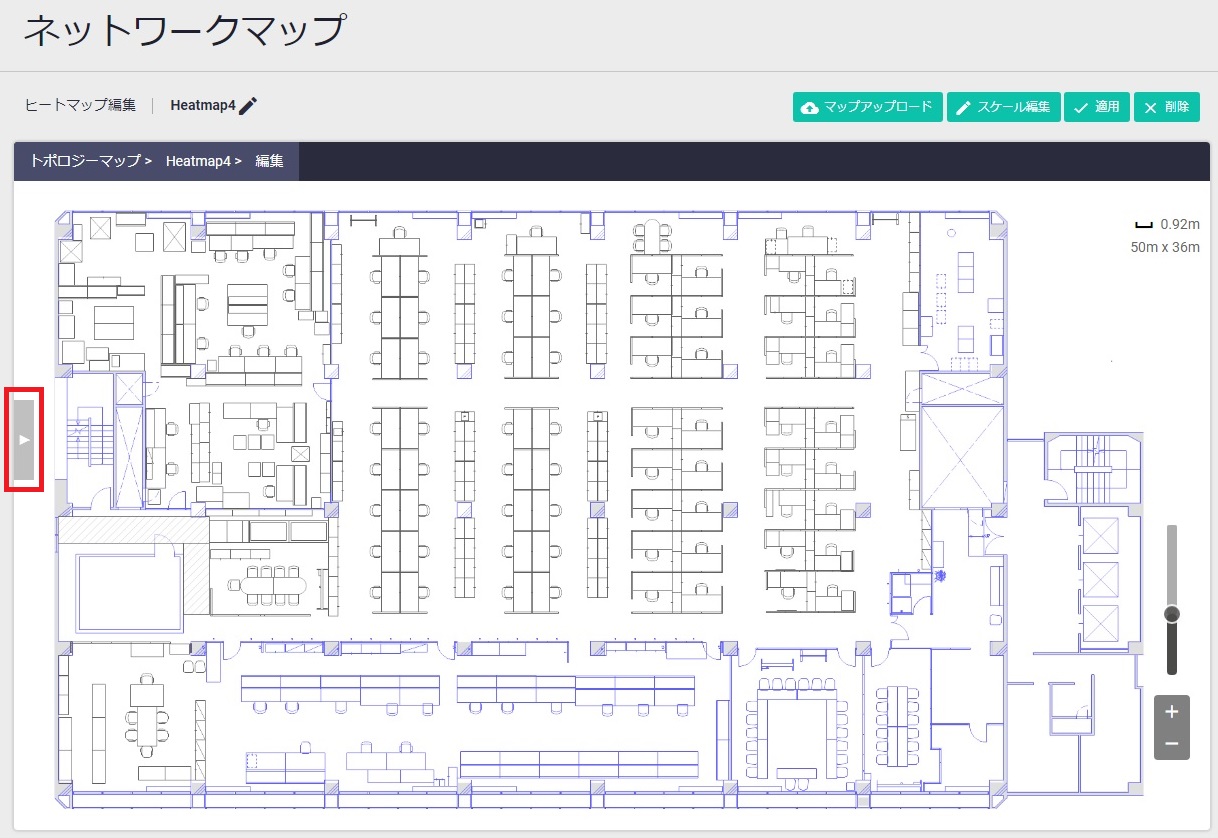

  1. ヒートマップ編集画面の「ノードリスト」を開きます。


  2. 「ノードリスト」上で配置したいAPをクリックします。

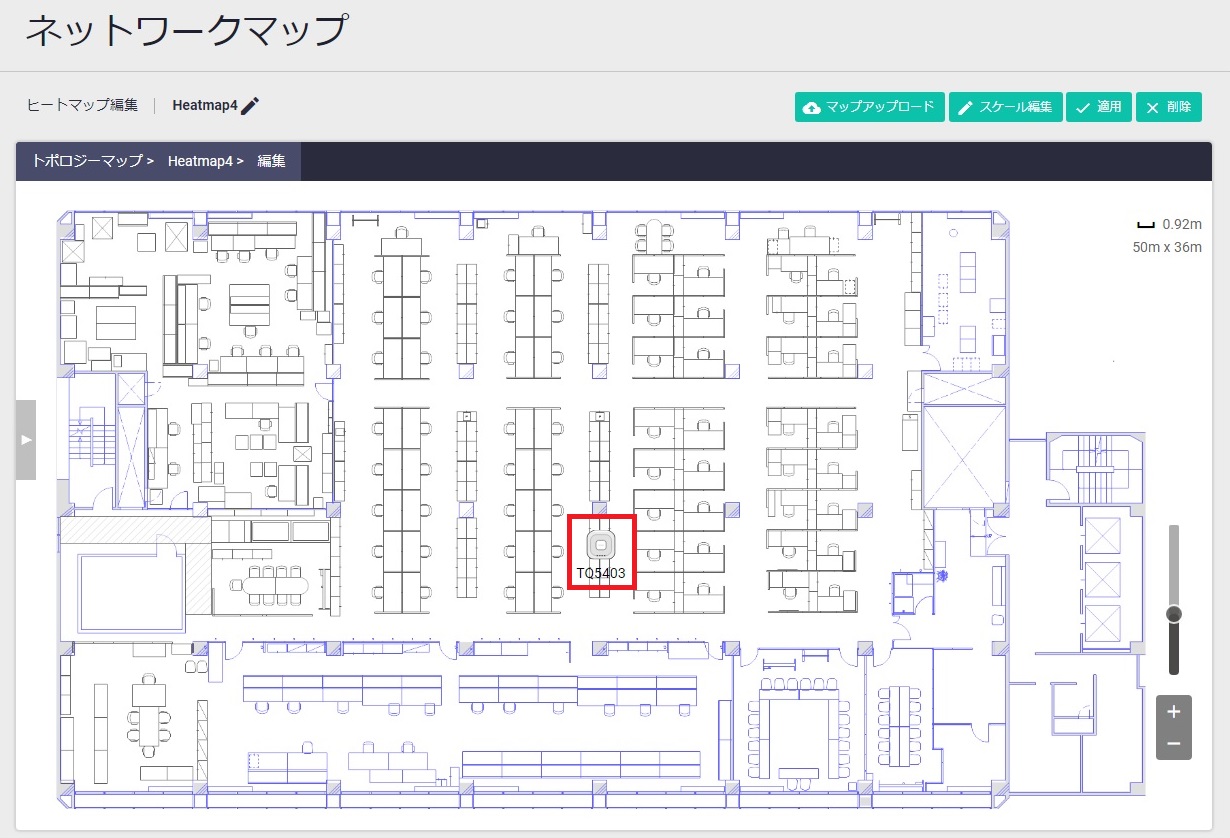

  3. クリックしたAPのアイコンがヒートマップの中央に配置されるので、ドラッグ&ドロップで任意の場所に移動します。
    また、既存のAPアイコンも同様の操作で移動できます。


  4. 複数のAPアイコンを配置する場合は、上記1~3の手順を繰り返してください。
    また、配置を取りやめたい場合(ヒートマップからアイコンを削除したい場合)は、「ノードリスト」で対象のAPをもう一度クリックすると該当APのアイコンがヒートマップから取り除かれます。

  5. アイコンの配置が決まったら、配置情報を保存してヒートマップ表示画面に反映します。
    ヒートマップ編集画面の「適用」ボタンをクリックしてください。

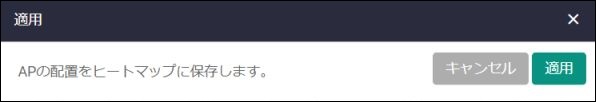

  6. 問題なければ確認ダイアログで「適用」ボタンをクリックします。


ヒートマップを削除する
ヒートマップの削除手順は次のとおりです。
  1. 削除したいヒートマップを開きます。

  2. ヒートマップ編集画面の「削除」ボタンをクリックします。

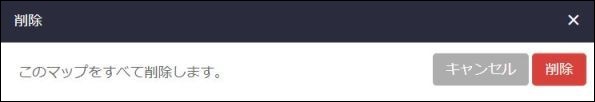

  3. 問題なければ確認ダイアログで「削除」ボタンをクリックします。
