設定例集#84: 無線LANコントローラー（チャンネルブランケット併用）（CLI編）

構成
設定開始前に
自動設定の確認と削除
システム時刻の設定
事前準備
必要ライセンス
ルーターの設定
スイッチの設定
設定の保存
備考
管理下APのステータス確認
チャンネルブランケットのステータス確認
ルーターのコンフィグ
スイッチのコンフィグ

設定例集#84： [ 設定例集目次 ] ページ内目次

無線LANコントローラー機能では、弊社独自のチャンネルブランケット型無線ネットワークである AWC-CB（AWC-Channel Blanket）の設定・管理をサポートしています。
本設定例では、具体的な構成を例に、コマンドラインインターフェース（CLI）から無線LANコントローラーの基本設定を行う手順を説明します。
Note
チャンネルブランケットはAT-AR4050Sでのみサポートです。AT-AR3050S、AT-AR2050Vでは使用できません。

構成

設定例集#84： [ 設定例集目次 ] ページ内目次

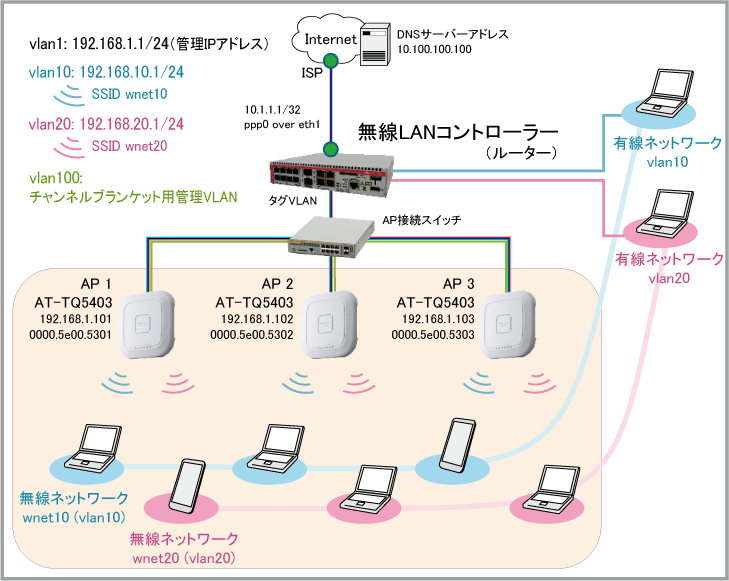

本設定例では、無線1（2.4GHz）をチャンネルブランケット型、無線2（5GHz W52/W53）をセル型として使用します。

表 1：ISPから提供された情報
ISP接続用ユーザー名 user@isp
ISP接続用パスワード isppasswd
PPPoEサービス名 指定なし
WAN側IPアドレス 10.1.1.1/32
DNSサーバー 10.100.100.100
表 2：ルーターの基本設定
WAN側物理インターフェース eth1
WAN側（ppp0）IPアドレス 10.1.1.1/32
LAN側（vlan1）IPアドレス 192.168.1.1/24
表 3：無線LANコントローラー
管理IPアドレス（VLAN ID） 192.168.1.1（1）
NTPサーバー機能 有効
DHCPサーバー機能 有効
表 4：アクセスポイント
番号
機種名
IPアドレス（VLAN ID）
MACアドレス
1 AT-TQ5403 192.168.1.101（1） 0000.5e00.5301
2 AT-TQ5403 192.168.1.102（1） 0000.5e00.5302
3 AT-TQ5403 192.168.1.103（1） 0000.5e00.5303
表 5：有線ネットワーク
VLAN ID
IPサブネット
備考
1 192.168.1.0/24 無線LANコントローラーと管理下APの通信に使用する管理用VLAN
10 192.168.10.0/24 ユーザーVLAN。無線ネットワーク wnet10 はこのVLANに所属する
20 192.168.20.0/24 ユーザーVLAN。無線ネットワーク wnet20 はこのVLANに所属する
100 IP設定不要 チャンネルブランケット用管理VLAN
表 6：無線ネットワーク
番号
SSID
VLAN ID
セキュリティー設定
番号
セキュリティー方式
WPAバージョン
暗号プロトコル
セキュリティーキー
1 wnet10 10 1 WPAパーソナル WPA2 CCMP(AES) passphrase_for_wnet
2 wnet20 20 2 WPAパーソナル WPA2 CCMP(AES) ローカルRADIUSサーバーへユーザーごとに登録

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

事前準備

無線LANコントローラーで無線管理を行うための準備として、無線LANアクセスポイント（AP）にIPアドレスを設定し、MACアドレスを確認します。各APにPCを接続してIPアドレスを変更し、MACアドレスを控えてください。

また、無線LANコントローラーの解説編で、APの機種、ファームウェアバージョンが無線コントローラーのサポート対象になっているかどうかも確認してください。
Note
無線AP単独でのIPアドレス設定、工場出荷状態への初期化については、各APのリファレンスマニュアルをご参照ください。

必要ライセンス

無線LANコントローラーでチャンネルブランケットの設定・管理を行うためにはライセンスが必要です。
必要なライセンスや管理可能なAP台数については、チャンネルブランケット解説編の「必要ライセンス」をご参照ください。

ルーターの設定

設定例集#84： [ 設定例集目次 ] ページ内目次
Note
無線LANコントローラー機能において、チャンネルブランケットをサポートしているファームウェアは以下のとおりです。
ARシリーズ F/W v5.4.9-1.3 以降
  1. 無線LANコントローラーとAP間で通信可能なインターフェースにIPアドレスを設定します。
    これには、ip addressコマンドを使います。
    interface vlan1
 ip address 192.168.1.1/24
  2. チャンネルブランケット内のユーザーVLAN「10」とセル型ネットワーク内のユーザーVLAN「20」を作成します。
    vlan database
 vlan 10 name cb_user
 vlan 20 name cell_user
  3. VLAN「10」と「20」にIPアドレスを指定します。
    interface vlan10
 ip address 192.168.10.1/24
interface vlan20
 ip address 192.168.20.1/24
  4. NTPサーバーのIPアドレスを設定します。これには、ntp serverコマンドを使います。
    AWCを使用するには、管理下APでNTPクライアント機能を有効にしておく必要があります。本製品の初期設定では、無線LANコントローラーの管理IPアドレスがNTPサーバーのアドレスとしてAPにNTP設定が行われ、時刻同期するよう設定されます。そのため本製品をNTPサーバーとして動作するよう設定しておく必要があります。ここでは、本製品が上位のNTPサーバーに同期するよう設定します。
    なお、APが時刻同期するNTPサーバーはntp designated-serverコマンドで変更可能です。
    ntp server 10.110.110.1
  5. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  6. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  7. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
  8. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
    zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.1.0/24
  host ap
   ip address 192.168.1.101
   ip address 192.168.1.102
   ip address 192.168.1.103
 network wireless_user
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  9. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  10. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    DHCPパケットを表すカスタムアプリケーション「dhcp」を定義します。
    application dhcp
 protocol udp
 dport 67 to 68
  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部でのDHCPによる通信を許可します
    ・rule 20 - 内部から内部への通信を許可します（ここでは本製品・無線AP間の通信）
    ・rule 30 - 内部から外部への通信を許可します
    ・rule 40 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します
    ・rule 50 - ユーザーからアクセスポイントへの通信を破棄します

    ※アクセスリストなどのフィルタリング機能併用時は、無線LANコントローラーと管理下AP間の通信が遮断されないようにご注意ください。
    ※無線端末からアクセスポイントへの通信を遮断するような設定を行っていますが、不要な場合は rule 50 を削除してください。

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit dhcp from private.dhcp to private.dhcp
 rule 20 permit any from private.lan to private.lan
 rule 30 permit any from private to public
 rule 40 permit dns from public.wan.ppp0 to public.wan
 rule 50 deny any from private.lan.wireless_user to private.lan.ap
 protect
  12. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10 - ゾーン「private」のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  13. DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。これには、ip name-serverコマンドを使います。
    ip name-server 10.100.100.100
  14. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  15. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
  16. DHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・デフォルトゲートウェイ（default-router）
    ・DNSサーバーアドレス（dns-server）
    ・リース時間（lease）
    ip dhcp pool pool1
 network 192.168.10.0/24
 range 192.168.10.201 192.168.10.210
 default-router 192.168.10.1
 subnet-mask 255.255.255.0
ip dhcp pool pool2
 network 192.168.20.0/24
 range 192.168.20.201 192.168.20.210
 default-router 192.168.20.1
 subnet-mask 255.255.255.0
  17. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
    service dhcp-server
  18. 無線LANコントローラーの管理IPアドレス（APとの通信に使用するIPアドレス）を指定し、無線LANコントローラー機能を有効にします。
    これには、wireless、management address、enableの各コマンドを使います。
    wireless
 management address 192.168.1.1
 enable
  19. ここから、無線セキュリティーの設定を行います。

    最初に、APがWPAエンタープライズで使用するRADIUSサーバーとして、本製品のローカルRADIUSサーバーを設定します。
    ローカルRADIUSサーバーを有効にし、APのIPアドレスをRADIUSクライアント（NAS）として登録します。APのIPアドレスとアクセス時の共有パスワードを設定してください。ここでは共有パスワードをnas123456として登録します。

    ここには示していませんが、下記の設定後、WPAエンタープライズの認証で使用するユーザーをローカルRADIUSサーバーに登録してください。
    radius-server local
 nas 192.168.1.101 key nas123456
 nas 192.168.1.102 key nas123456
 nas 192.168.1.103 key nas123456
 server enable
  20. 次に、APが使用すべきRADIUSサーバーの設定を行います。この設定は管理下のAPに送られる設定です。
    radius-server host 192.168.1.1 key nas123456
aaa group server radius wpa4login
 server 192.168.1.1
  21. WPAパーソナル用のセキュリティー設定「1」を作成します。
    wireless
 security 1 mode wpa-personal
  key passphrase_for_wnet
  22. WPAエンタープライズ用のセキュリティー設定「2」を作成します。
     security 2 mode wpa-enterprise
  radius authentication group wpa4login
  radius accounting group wpa4login
  no dynamic-vlan enable
  23. 無線ネットワーク「1」「2」を作成します。
    無線ネットワーク「1」のSSIDは「wnet10」、セキュリティー方式はWPAパーソナルで、
    無線ネットワーク「2」のSSIDは「wnet20」、セキュリティー方式はWPAエンタープライズとします。
     network 1
  vlan 10
  ssid wnet10
  security 1
 network 2
  vlan 20
  ssid wnet20
  security 2
  24. APプロファイル「1」を作成します。
    無線1（2.4GHz）のVAP「0」でネットワーク「1」をチャンネルブランケットとして、
    無線2（5GHz W52/W53）のVAP「0」でネットワーク「2」をセル型として運用するものとします。
    また、channel-blanketコマンドを使用してチャンネルブランケット設定を行います。ここでは無線1の5chを使用します。
     ap-profile 1
  hwtype at-tq5403
  radio 1
   enable
   vap 0 network 1 channel-blanket
  radio 2
   enable
   vap 0 network 2
  channel-blanket
   control-vlan 100
   designated-ap 1
   cb-channel radio 1 channel 5
  25. AP「1」「2」「3」を登録します。
     ap 1
  enable
  profile 1
  ip-address 192.168.1.101
  mac-address 0000.5e00.5301
 ap 2
  enable
  profile 1
  ip-address 192.168.1.102
  mac-address 0000.5e00.5302
 ap 3
  enable
  profile 1
  ip-address 192.168.1.103
  mac-address 0000.5e00.5303
  26. 毎日15:00にAWC計算を実行するタスク「1」を作成します。
     task 1
  time 15:00
  type power-channel ap all calculate
  enable
  27. 毎日3:00にAWC計算結果を適用するタスク「2」を作成します。

    ※AWC機能はセル型の無線バンドのみ対象となります。
     task 2
  time 03:00
  type power-channel ap all apply
  enable
  28. スイッチを接続するポートの設定を行います。
    interface port1.0.1
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
  29. ルーターへの設定は以上です。
    end
Note
Web GUIでは初期設定でタスクが設定されており、AWCの計算開始タスク「1000」が毎日 15:00、計算結果適用タスク「1001」が毎日 03:00 に設定されています。そのため、CLIでタスク設定後にWeb GUIで無線LANコントローラーにアクセスした場合、タスク「1000」と「1001」が自動で追加されます。Web GUIでAP管理を行う場合は、AWCのスケジュールはGUI上から登録してください。

スイッチの設定

設定例集#84： [ 設定例集目次 ] ページ内目次
  1. チャンネルブランケット内のユーザーVLAN「10」とセル型ネットワーク内のユーザーVLAN「20」、チャンネルブランケット用管理VLAN「100」を作成します。
    vlan database
 vlan 10 name cb_user
 vlan 20 name cell_user
 vlan 100 name cb_control
  2. 無線LANコントローラーに接続するポートの設定を行います。
    interface port1.0.1
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
  3. 無線APを接続するスイッチのポートに前述のチャンネルブランケット用管理VLANをタグ付きポートとして設定します。
    ポート1.0.3～1.0.5にAPを接続する場合、下記の設定を行ってください。
    さらに、チャンネルブランケット用管理VLANを設定するポートでは、MACアドレススラッシングプロテクション機能を無効にします。
    interface port1.0.3-1.0.5
 thrash-limiting action none
 switchport mode trunk
 switchport trunk allowed vlan add 10,20,100
  4. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    no spanning-tree rstp enable
  5. スイッチへの設定は以上です。ルーターとスイッチへの設定が完了したらルーター、スイッチ、無線APを接続してください。
    end

設定の保存

設定例集#84： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

備考

無線LANコントローラーでは下記のステータスを確認できます。

管理下APのステータス確認

登録したAPのステータスは、show wireless ap statusコマンドで確認できます。
awplus# show wireless ap status ↓
ID    Model        FW ver     Manage rup Config   c Clnt Uptime
----- ------------ ---------- ---------- ---------- ---- ---------------
    1 AT-TQ5403    5.4.0.B05  Managd --- Succeed  -    0             350
    2 AT-TQ5403    5.4.0.B05  Managd --- Succeed  -    0             312
    3 AT-TQ5403    5.4.0.B05  Managd --- Succeed  -    0             300

チャンネルブランケットのステータス確認

■ show wireless channel-blanket ap statusコマンドでチャンネルブランケット所属APの状態を確認できます。
awplus# show wireless channel-blanket ap status ↓
AP: 1
Last Update Time: 2019-10-25 16:43:56
Number of CB member: 3
AP    MAC Address
----- --------------
    1 0000.5e00.5301
    2 0000.5e00.5302
    3 0000.5e00.5303

AP: 2
Last Update Time: 2019-10-25 16:43:35
Number of CB member: 3
AP    MAC Address
----- --------------
    1 0000.5e00.5301
    2 0000.5e00.5302
    3 0000.5e00.5303

AP: 3
Last Update Time: 2019-10-25 16:42:36
Number of CB member: 3
AP    MAC Address
----- --------------
    1 0000.5e00.5301
    2 0000.5e00.5302
    3 0000.5e00.5303

■ show wireless channel-blanket ap-profile statusコマンドで、APプロファイルにもとづいて構築されたチャンネルブランケットの状態を確認できます。
awplus# show wireless channel-blanket ap-profile all status ↓
AP Profile: 1
AP    Member TimeStamp
----- ------ -------------------
    1      3 2019-10-25 16:43:56
    2      3 2019-10-25 16:43:35
    3      3 2019-10-25 16:42:36

ルーターのコンフィグ

設定例集#84： [ 設定例集目次 ] ページ内目次
!
interface vlan1
 ip address 192.168.1.1/24
!
vlan database
 vlan 10 name cb_user
 vlan 20 name cell_user
!
interface vlan10
 ip address 192.168.10.1/24
interface vlan20
 ip address 192.168.20.1/24
!
ntp server 10.110.110.1
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.1.0/24
  host ap
   ip address 192.168.1.101
   ip address 192.168.1.102
   ip address 192.168.1.103
 network wireless_user
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application dhcp
 protocol udp
 dport 67 to 68
!
firewall
 rule 10 permit dhcp from private.dhcp to private.dhcp
 rule 20 permit any from private.lan to private.lan
 rule 30 permit any from private to public
 rule 40 permit dns from public.wan.ppp0 to public.wan
 rule 50 deny any from private.lan.wireless_user to private.lan.ap
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip name-server 10.100.100.100
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
!
ip dhcp pool pool1
 network 192.168.10.0/24
 range 192.168.10.201 192.168.10.210
 default-router 192.168.10.1
 subnet-mask 255.255.255.0
ip dhcp pool pool2
 network 192.168.20.0/24
 range 192.168.20.201 192.168.20.210
 default-router 192.168.20.1
 subnet-mask 255.255.255.0
!
service dhcp-server
!
wireless
 management address 192.168.1.1
 enable
!
radius-server local
 nas 192.168.1.101 key nas123456
 nas 192.168.1.102 key nas123456
 nas 192.168.1.103 key nas123456
 server enable
!
radius-server host 192.168.1.1 key nas123456
aaa group server radius wpa4login
 server 192.168.1.1
!
wireless
 security 1 mode wpa-personal
  key passphrase_for_wnet
!
 security 2 mode wpa-enterprise
  radius authentication group wpa4login
  radius accounting group wpa4login
  no dynamic-vlan enable
!
 network 1
  vlan 10
  ssid wnet10
  security 1
 network 2
  vlan 20
  ssid wnet20
  security 2
!
 ap-profile 1
  hwtype at-tq5403
  radio 1
   enable
   vap 0 network 1 channel-blanket
  radio 2
   enable
   vap 0 network 2
  channel-blanket
   control-vlan 100
   designated-ap 1
   cb-channel radio 1 channel 5
!
 ap 1
  enable
  profile 1
  ip-address 192.168.1.101
  mac-address 0000.5e00.5301
 ap 2
  enable
  profile 1
  ip-address 192.168.1.102
  mac-address 0000.5e00.5302
 ap 3
  enable
  profile 1
  ip-address 192.168.1.103
  mac-address 0000.5e00.5303
!
 task 1
  time 15:00
  type power-channel ap all calculate
  enable
!
 task 2
  time 03:00
  type power-channel ap all apply
  enable
!
interface port1.0.1
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
!
end

スイッチのコンフィグ

設定例集#84： [ 設定例集目次 ] ページ内目次
!
vlan database
 vlan 10 name cb_user
 vlan 20 name cell_user
 vlan 100 name cb_control
!
interface port1.0.1
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
!
interface port1.0.3-1.0.5
 thrash-limiting action none
 switchport mode trunk
 switchport trunk allowed vlan add 10,20,100
!
no spanning-tree rstp enable
!
end


設定例集#84： [ 設定例集目次 ] ページ内目次

(C) 2015 - 2019 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.AC
