Web GUI / システム

情報

動作環境詳細

ファイル管理

ライセンス管理

システムメニュー配下の各画面では、本製品とWeb GUIの基本的な情報を確認できます。また、ファイル管理やCLI（仮想コンソール）へのアクセスも可能です。

Note
CLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください（全角文字および半角カナも入力できません）。

Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。

Note
Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

情報

本製品とWeb GUIの基本的な情報を確認できます。

ホスト名	ホスト名が表示されます
モデル	製品名が表示されます
MACアドレス	本体のMACアドレスが表示されます
シリアル番号	本体のシリアル番号が表示されます
動作環境	動作環境の全体ステータスが表示されます。下向き矢印をクリックすると、動作環境の詳細な情報が表示されます
ファームウェアファイル	現在使用中のファームウェアイメージファイルが表示されます
ファームウェアバージョン	現在使用中のファームウェアバージョンが表示されます
ブートローダー	ブートローダーのバージョンが表示されます
GUIバージョン	現在使用中のGUIバージョンが表示されます
GUIビルド	現在使用中のGUIビルドが表示されます

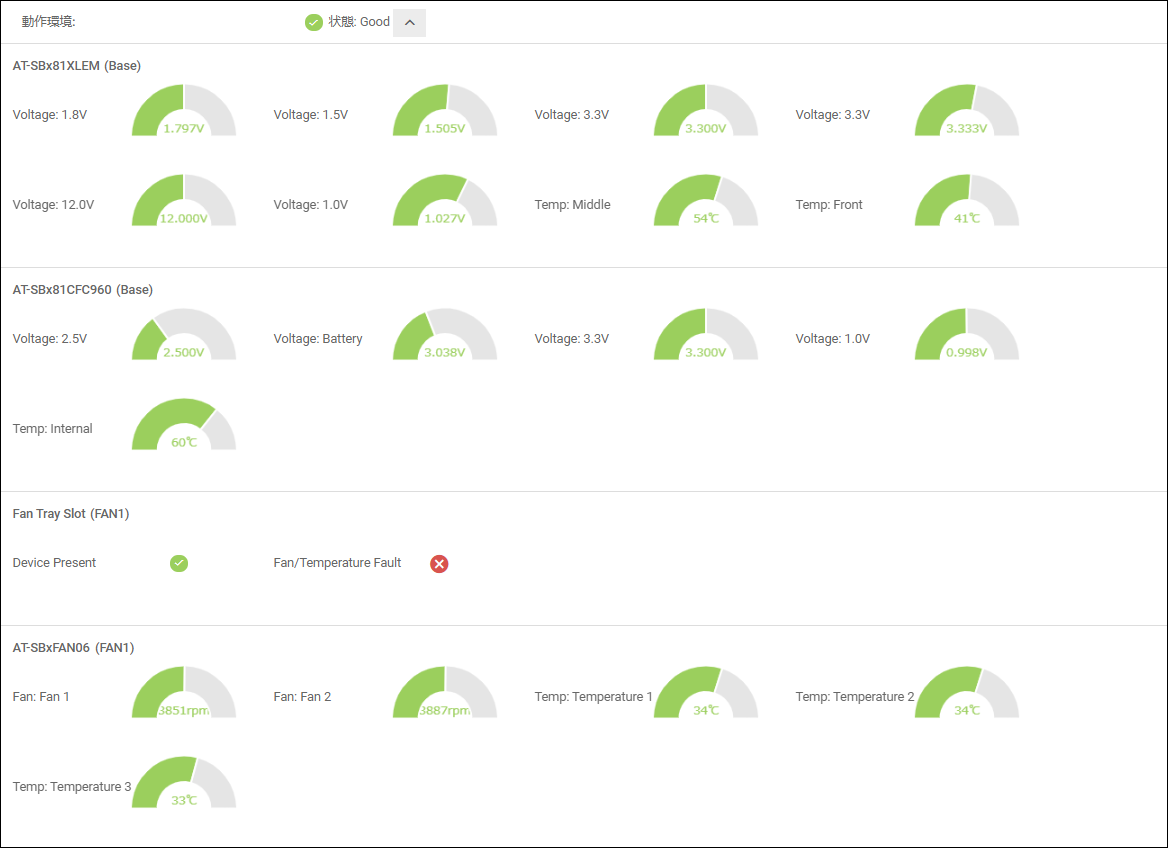

動作環境詳細

動作環境欄の下向き矢印をクリックすると、show system environmentコマンドで表示されるのと同じ、動作環境に関する詳細情報（温度、ファン回転数など）が視覚的に表示されます。詳細表示を閉じるには上向き矢印をクリックします。

Note
表示内容は機器構成によって異なります。

ファイル管理

ファイル一覧の参照やファイルの操作、起動時ファームウェアファイル、コンフィグファイルの確認、変更などが可能です。

Note

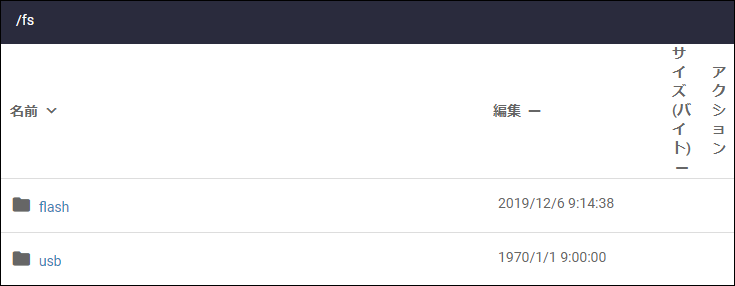

機器に接続している外部メディア内のファイルを参照する場合は、ファイル一覧のラベル上にある「/fs」をクリックし、該当の外部メディア名（cardまたはusb）を選択してください（次図参照）。デフォルトでは内蔵フラッシュメモリー（flash）が選択されています。

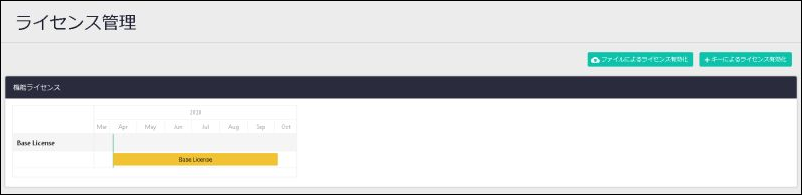

ライセンス管理

ライセンスごとのステータスを確認できます。

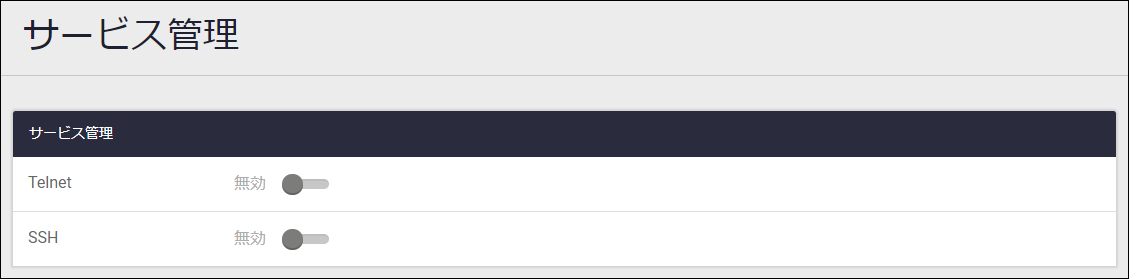

サービス管理

Telnetサーバー、SSHサーバーの状態（有効・無効）を確認、変更できます。

Telnetスライドボタン	Telnetサーバーの有効・無効を切り替えます
SSHスライドボタン	SSHサーバーの有効・無効を切り替えます

Note
SSHスライドボタンで有効化・無効化ができるのは、IPv4上のSSHサービスのみです。IPv6上のSSHサービスを有効化・無効化する場合はCLIのservice sshコマンドをご使用ください。

Note
本製品にSSHログインするには、SSHサービスの有効化だけでなく、許可ユーザーの登録も必要です。許可ユーザーの登録はCLIのssh server allow-usersコマンドで行ってください。なお、起動時にAMFネットワーク未検出時の拡張動作が機能した場合は、SSHサーバーが有効化され、デフォルトの管理者ユーザー「manager」が許可ユーザーリストに登録された状態となります。

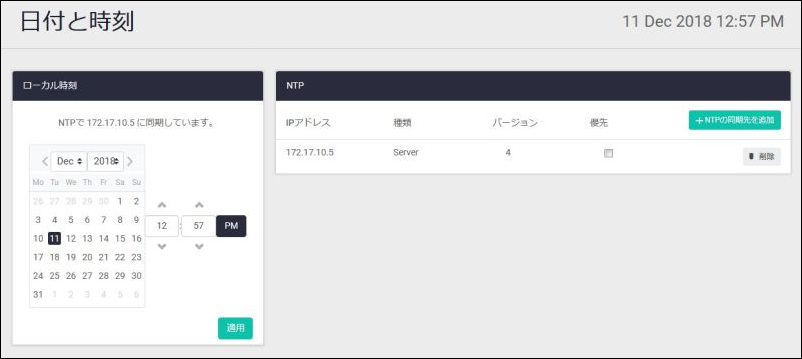

日付と時刻

システム時計の手動設定およびNTPの設定が可能です。

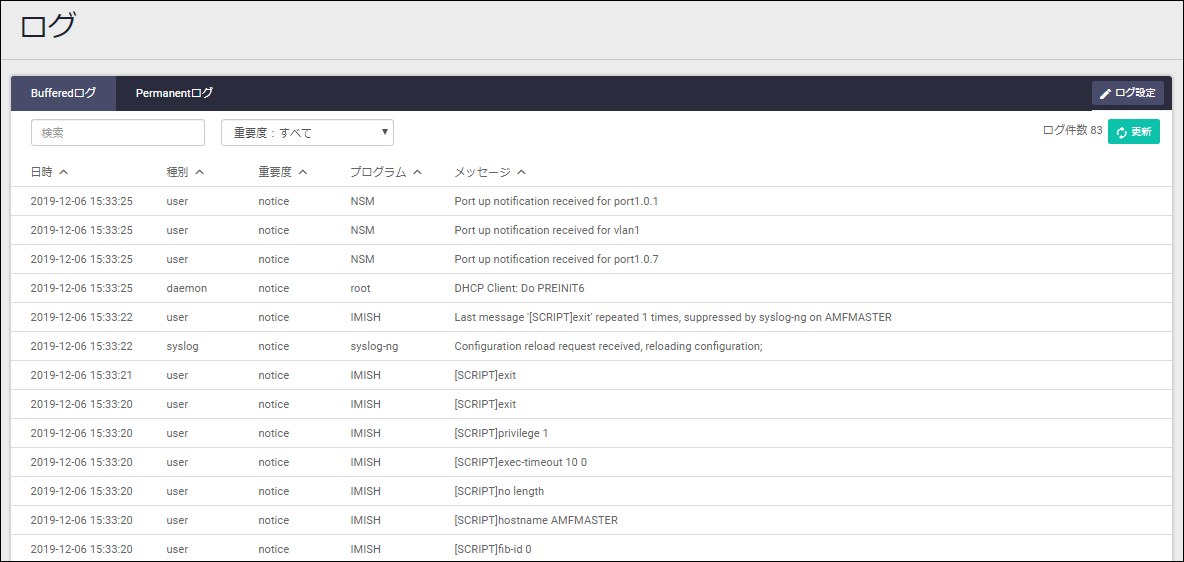

ログ

ローカルログの確認・設定やリモートログの設定が可能です。

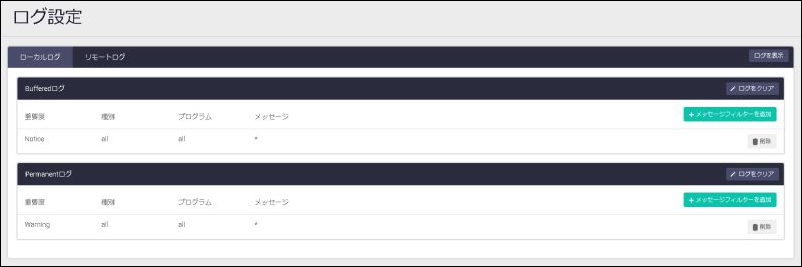

「ログ設定」画面ではメッセージフィルターの確認や設定が可能です。

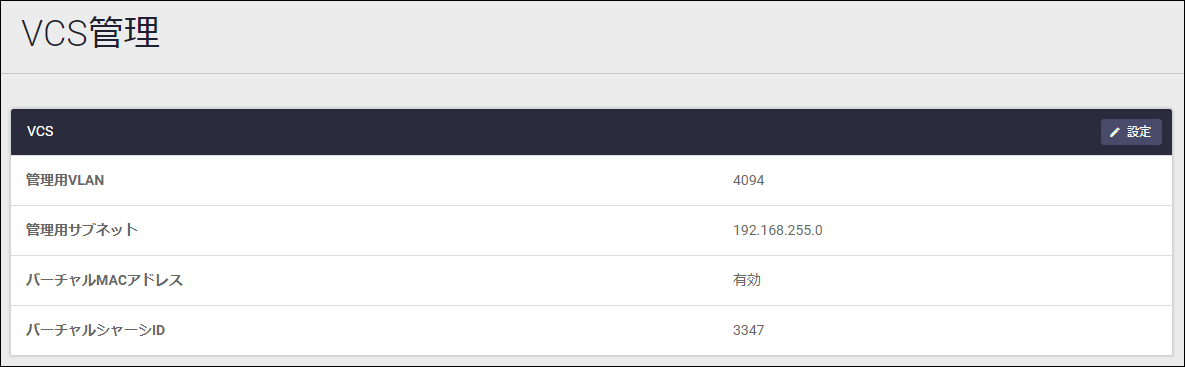

VCS

VCSの動作に関する基本設定を確認・変更できます。

管理用VLAN	VCS機能が内部的に使用するVCS管理用VLANのIDが表示されます
管理用サブネット	VCS機能が内部的に使用するVCS管理用サブネットのネットワークIPアドレスが表示されます
バーチャルMACアドレス	バーチャルMACアドレス機能の有効・無効が表示されます
バーチャルシャーシID	バーチャルMACアドレスの下位12ビットとして使用されるバーチャルシャーシIDが表示されます
設定ボタン	本画面に表示されている各設定内容を変更するためのVCS設定ダイアログを開きます

VCS設定

VCSの動作パラメーターを変更するためのダイアログです。

Note
本ダイアログで設定した内容を動作に反映するには、設定を保存して再起動する必要があります。

管理用サブネット	VCS機能が内部的に使用するVCS管理用サブネットのネットワークIPアドレスを入力してください。サブネットマスクは27ビット（255.255.255.224）固定のため指定する必要はありません
管理用VLAN	VCS機能が内部的に使用するVCS管理用VLANのIDを入力してください
バーチャルMACアドレス	バーチャルMACアドレス機能の有効・無効を指定してください
バーチャルシャーシID	バーチャルMACアドレスの下位12ビットとして使用されるバーチャルシャーシIDを入力してください
キャンセルボタン	どのパラメーターも変更せずに表示画面に戻ります
適用ボタン	入力または選択したパラメーターをランニングコンフィグに反映して表示画面に戻ります。未入力のパラメーターは薄い色で表示されている現在値のまま変更されません。また、本ダイアログで変更した内容は、設定を保存して再起動するまで実際の動作には反映されません

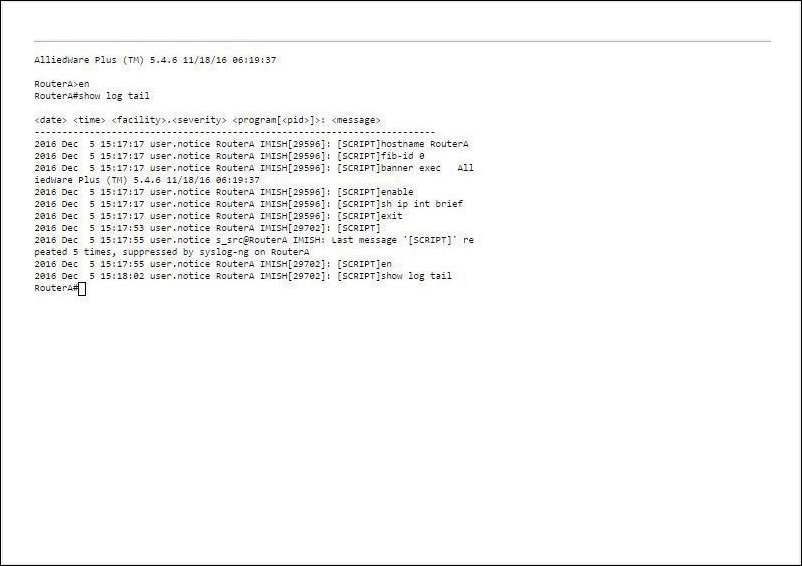

CLI

別ウィンドウで仮想コンソールを開きます。同ウィンドウでは、任意のCLIコマンドの実行が可能です。

PN: 613-002914 Rev.A
