ネットワークサービスメニュー配下の各画面では、ネットワーク経由で提供または利用するサービス(サーバー機能/クライアント機能)の設定やPing、Tracerouteといったネットワークツールの実行を行えます。
Note
CLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください(全角文字および半角カナも入力できません)。
Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
Note
Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

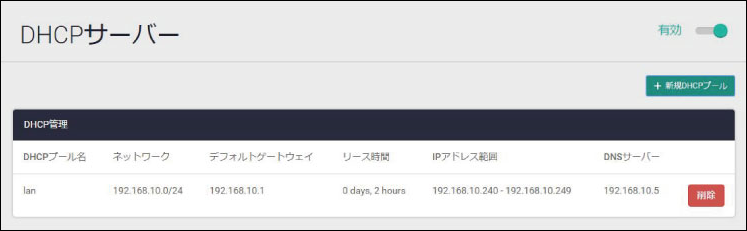

DHCPサーバー

DHCPサーバーの状態確認と設定変更を行えます。
詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

DHCPプール名 DHCPプール名が表示されます
ネットワーク DHCPプールの対象ネットワークが表示されます
デフォルトゲートウェイ クライアントに通知するデフォルトゲートウェイアドレスが表示されます
リース時間 DHCPプールが提供するIPアドレスのリース時間が表示されます
IPアドレス範囲 DHCPプールが提供するIPアドレスの範囲が表示されます
DNSサーバー クライアントに通知するDNSサーバーアドレスが表示されます
無効・有効スライドボタン DHCPサーバー機能の無効・有効を切り替えます
削除ボタン DHCPプールを削除します。削除前には確認のダイアログが表示されます
新規DHCPプールボタン 新規DHCPプールダイアログが開きます

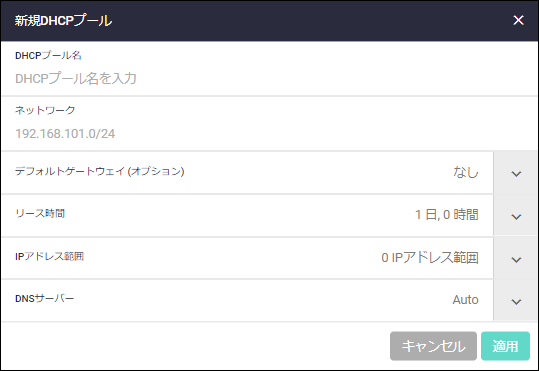

新規DHCPプール

DHCPプールを新規追加するためのダイアログです。

DHCPプール名 追加するDHCPプールの名前を入力してください。半角英数字と半角記号(- _)のみ使用可能です
ネットワーク DHCPプールの対象ネットワークアドレスを入力してください
デフォルトゲートウェイ(オプション) クライアントにデフォルトゲートウェイ(ルーター)のアドレスを通知する場合は、右側の下向き矢印をクリックして「+ デフォルトゲートウェイ追加」をクリックし、デフォルトゲートウェイのアドレスを入力してください
リース時間 右側の下向き矢印をクリックし、DHCPプールが提供するIPアドレスのリース時間を指定してください
IPアドレス範囲 右側の下向き矢印をクリックして「+ 動的IPアドレスの範囲指定」をクリックし、DHCPプールが提供するIPアドレスの範囲を入力してください
DNSサーバー クライアントにDNSサーバーのアドレスを通知する場合は、右側の下向き矢印をクリックして「+ DNSサーバー追加」をクリックし、DNSサーバーのアドレスを入力してください
キャンセルボタン 新規DHCPプールを追加せずに一覧画面に戻ります
適用ボタン 新規DHCPプールを追加して一覧画面に戻ります

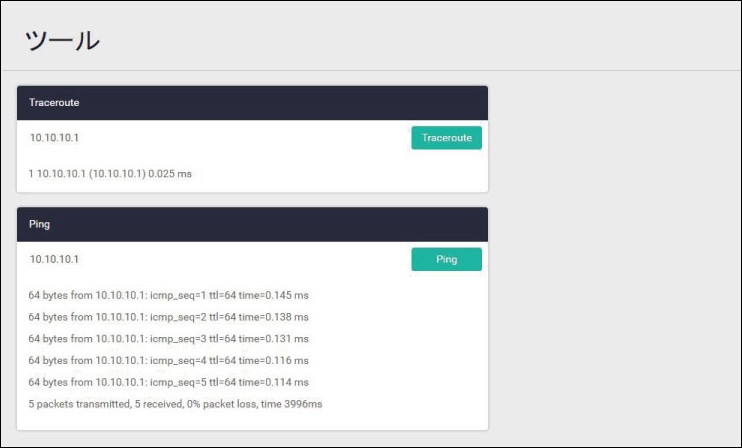

ツール

指定したIPv4アドレス宛てにtraceroutepingを実行できます。

Traceroute
XXX.XXX.XXX.XXX Tracerouteの実行対象を入力してください。IPv4アドレスのみ指定可能です
Tracerouteボタン 入力したIPv4アドレス宛てにTracerouteを実行します
Ping
XXX.XXX.XXX.XXX Pingの実行対象を入力してください。IPv4アドレスのみ指定可能です
Pingボタン 入力したIPv4アドレス宛てにPingを実行します
