Web GUI / Vista Manager mini - 無線管理

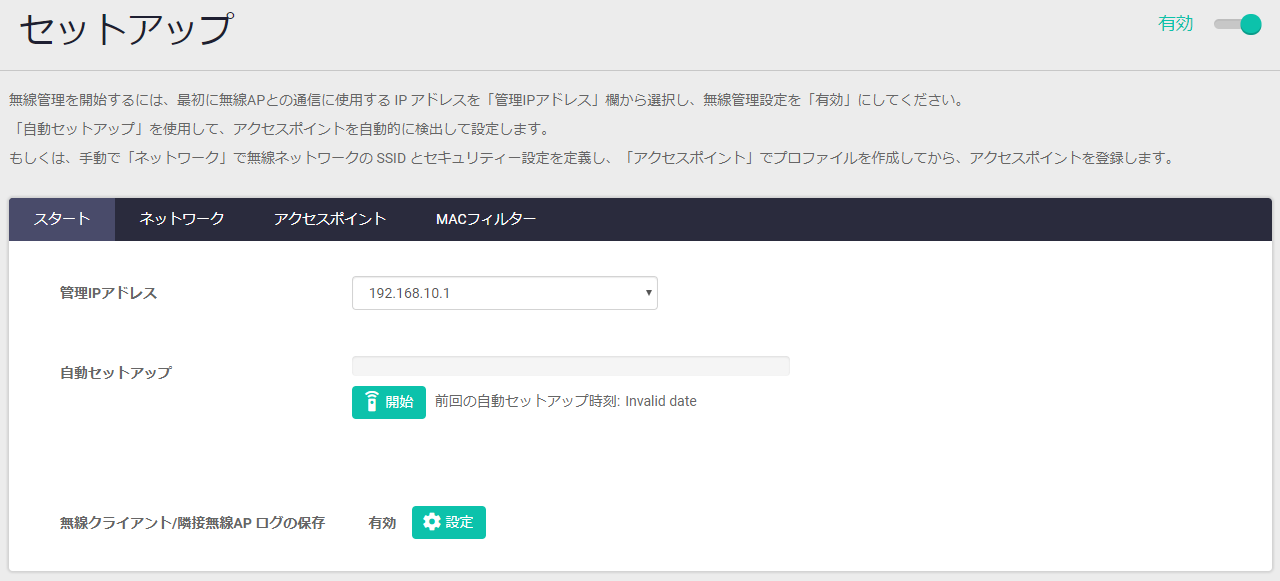

自動セットアップ機能を利用する場合は、「スタート」画面の「自動セットアップ」欄にある「開始」ボタンをクリックして、以後画面の指示にしたがってセットアップを行います。

自動セットアップでは、接続したAPを無線LANコントローラーの管理下に置き、クライアントから無線接続が可能な状態に設定します。自動セットアップの完了後は、SSID、セキュリティーキーの変更など、必要に応じて手動で設定の変更や追加を実施してください。

自動セットアップの詳細については、「無線LANコントローラー（AWC対応）」/「自動セットアップ」をご参照ください。

また、本製品とアクセスポイントが工場出荷時状態であることを前提に、Web GUIから自動セットアップを実行するための手順を図解した「無線LAN コントローラー（AWC）簡単セットアップガイド」を弊社ホームページに掲載していますので、こちらも参考にしてください。

無線クライアント/隣接無線APログの保存

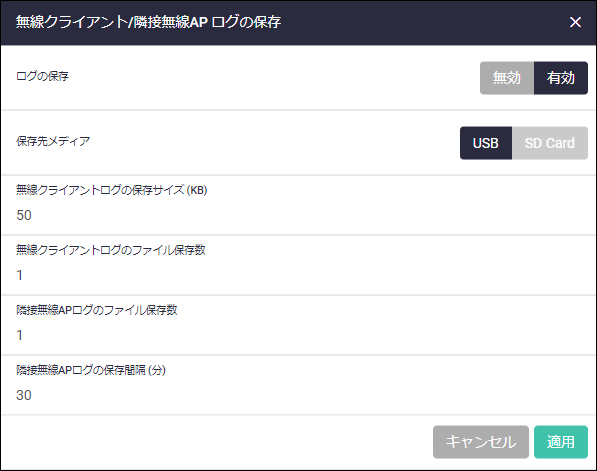

無線クライアント・隣接無線APログ機能の設定を行えます。
詳細は「無線LANコントローラー（AWC対応）」/「無線クライアント・隣接無線APログ」をご参照ください。

ログの保存	無線クライアント・隣接無線APログ機能の無効・有効を切り替えます
保存先メディア	ログを保存する外部メディアを指定します
無線クライアントログの保存サイズ(KB)	無線クライアントログの総保存量（KByte）を指定します
無線クライアントログのファイル保存数	無線クライアントログの過去ログを何世代分保存するかを指定します
隣接無線APログのファイル保存数	隣接無線APログの過去ログを何世代分保存するかを指定します
隣接無線APログの保存間隔（分）	隣接無線APログの保存間隔（分）を指定します
キャンセルボタン	本ダイアログで変更した設定内容を保存・適用せずに一覧画面に戻ります
適用ボタン	本ダイアログで変更した設定内容を保存・適用して一覧画面に戻ります

Note
外部メディアを機器に接続してから設定を行ってください。

Note
AR2050Vの保存先メディアはUSBのみのサポートですが、設定を有効にする場合は必ず「USB」を選択してから設定を適用してください。

Note
外部メディアに保存されたデータの確認方法は「無線LANコントローラー（AWC対応）」/「無線クライアント・隣接無線APログ」を参照してください。

ネットワーク

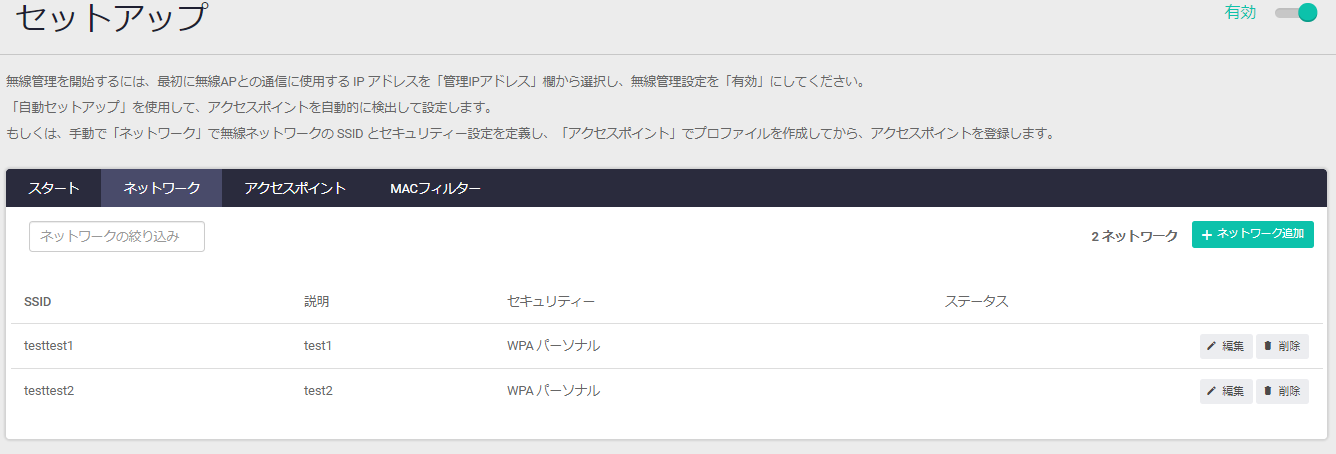

「ネットワーク」画面ではSSID、セキュリティーなどの無線ネットワーク設定を作成できます。

Note
CLIでは、セキュリティー設定と無線ネットワーク設定は個別に作成し、無線ネットワーク設定の作成時にセキュリティー設定を関連付けますが、Web GUIではネットワーク設定の作成時に「セキュリティー設定」もあわせて行います。

各設定項目については「無線LANコントローラー（AWC対応）」/「セキュリティー設定」、「無線LANコントローラー（AWC対応）」/「無線ネットワーク設定」をご覧ください。

無線ネットワーク設定を開始するには、「セットアップ」画面で「ネットワーク追加」ボタンをクリックします。
「新しいネットワーク」ダイアログが表示されるので、そこから設定を行います。
「新しいネットワーク」ダイアログでは、基本設定と拡張設定（一般・セキュリティー・高速ローミング）の設定が可能です。

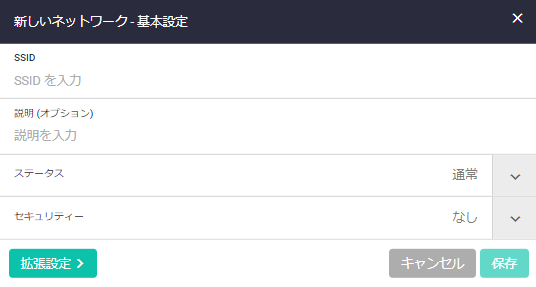

新しいネットワーク - 基本設定

「新しいネットワーク」ダイアログの基本設定について説明します。
「新しいネットワーク - 基本設定」ダイアログでは、SSID、説明（オプション）、ステータス、セキュリティーの設定が可能です。

各項目の説明は以下です。

SSID	対象無線ネットワークのSSIDを設定
説明（オプション）	対象無線ネットワーク設定に説明文を設定
ステータス	対象無線ネットワークのステータス（通常、緊急）を指定
セキュリティー	対象無線ネットワークで使用するセキュリティー設定（なし、WPAパーソナル、WPAエンタープライズ）を指定
セキュリティーでWPAパーソナルを選択すると表示される項目
キー	WPAパーソナルで使用するセキュリティーキー
セキュリティーでWPAエンタープライズを選択すると表示される項目
RADUIS 認証グループ	WPAエンタープライズで使用する認証用RADIUSサーバーグループを指定
RADUIS アカウンティンググループ	WPAエンタープライズで使用するアカウンティング用RADIUSサーバーグループを指定
ダイナミックVLAN	ダイナミックVLANの有効/無効を選択

Note
Web GUIから設定できるセキュリティー方式はWPAパーソナルとWPAエンタープライズだけです。WEPを使用する場合はCLIから設定してください。

新しいネットワーク - 拡張設定

「新しいネットワーク」ダイアログの拡張設定について説明します。

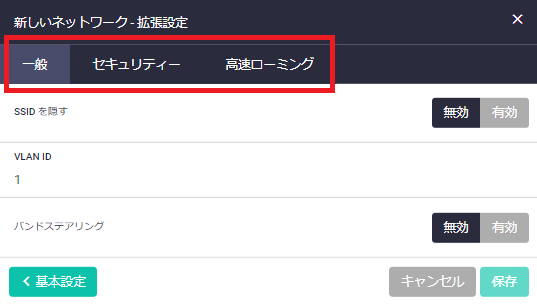

「新しいネットワーク - 拡張設定」ダイアログでは、一般、セキュリティー、高速ローミングタブが選択できます。

Note
WPAパーソナル・WPAエンタープライズのブロードキャストキー更新間隔と管理フレーム保護（MFP）機能の有効・無効はGUIからは設定できません。
Web GUI上からWPAパーソナル、WPAエンタープライズの設定を行った場合、ブロードキャストキー更新間隔と管理フレーム保護の有効・無効は初期値/初期設定となります。
設定変更はCLIから下記コマンドで行ってください。

bcast-key-refresh-interval（WPAパーソナル設定モード）：初期値 0（更新しない）

bcast-key-refresh-interval（WPAエンタープライズ設定モード）：初期値 0（更新しない）

management-frame-protection enable（WPAパーソナル設定モード）：初期設定有効

management-frame-protection enable（WPAエンタープライズ設定モード）：初期設定有効

一般

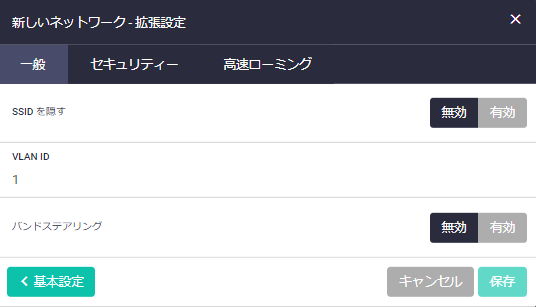

一般タブではSSID隠蔽、VLAN ID、バンドステアリングの設定ができます。

各項目の説明は以下です。

SSIDを隠す	対象無線ネットワークのSSIDを設定
VLAN ID	対象無線ネットワークのVLAN IDを指定。初期値は「1」
バンドステアリング	バンドステアリングの有効/無効を選択

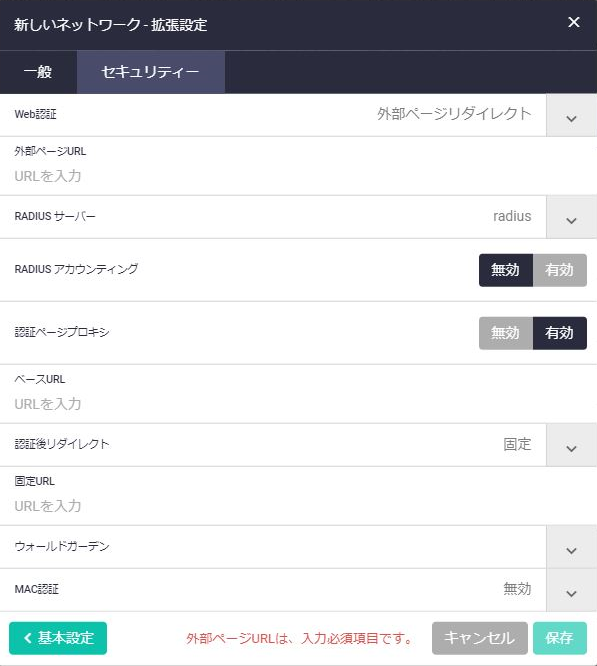

セキュリティー

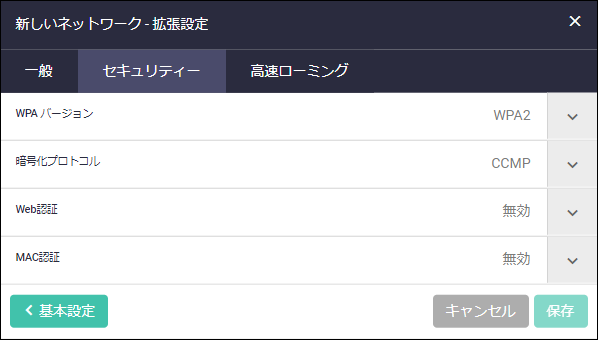

セキュリティータブでは無線セキュリティーに関する設定ができます

各項目の説明は以下です。

WPAバージョン	WPAバージョン（WPA2/WPA3/WPA）を選択
暗号化プロトコル	WPAパーソナルで使用する暗号プロトコル（CCMP/TKIP）を指定。初期設定はCCMP
Web認証	Web認証の有効/無効を設定
MAC認証	MAC認証の有効/無効を設定

Note
WPAバージョンと暗号化プロトコルは「新しいネットワーク - 基本設定」のセキュリティーの項目で「WPAパーソナル」もしくは「WPAエンタープライズ」を選択している場合に表示されます。

Note
WPA3はAT-TQ5403、AT-TQm5403、AT-TQ5403eのバージョン6.0.1-0.1以降、および、AT-TQ1402、AT-TQm1402でのみサポート。

キャプティブポータル（Web認証）の設定は、「Web認証」で行います。
各項目の詳細については「無線LANコントローラー（AWC対応）」/「キャプティブポータル」をご覧ください。

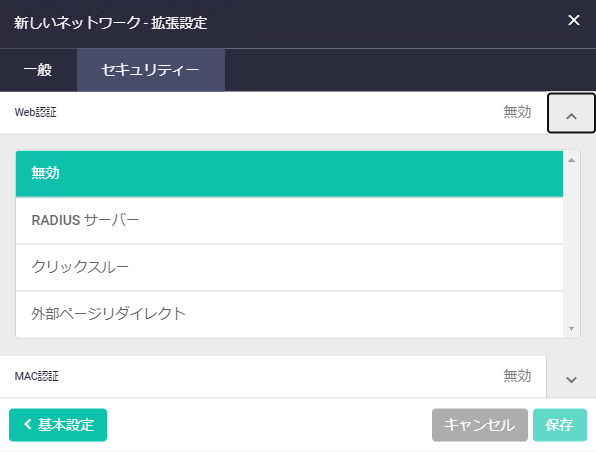

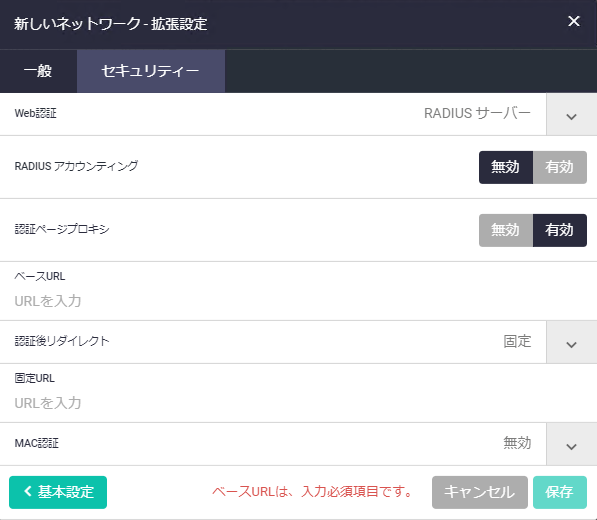

外部RADIUS認証を使用する場合は「RADIUSサーバー」、クリックスルーを使用する場合は「クリックスルー」、外部ページへのリダイレクトを使用する場合は「外部ページリダイレクト」を選択し、それによって表示された他の項目を適宜設定してください。

「RADIUSサーバー」を選択すると、以下の項目が表示されます。

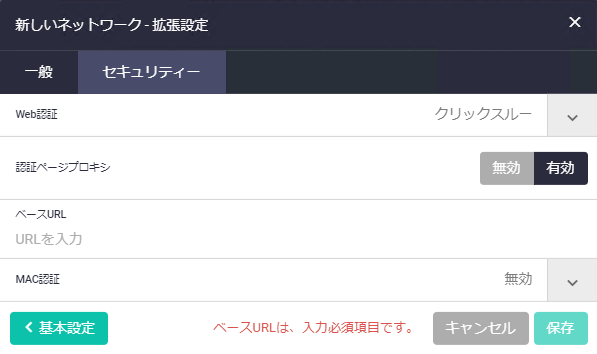

「クリックスルー」を選択すると、以下の項目が表示されます。

「外部ページリダイレクト」を選択すると、以下の項目が表示されます。

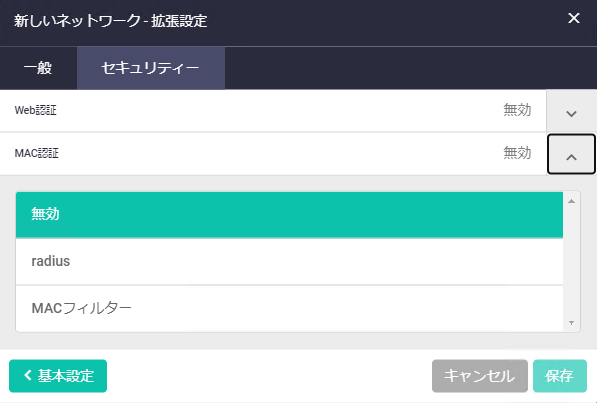

MACフィルターを使用する場合、「MAC認証」の項目で「MACフィルター」を指定してください。

高速ローミング

タブでは高速移行、分散システム、モビリティドメイン、PMK-ROキー保持時間、リアソシエーション期限、AESキー、無線リソース管理、無線ネットワーク管理の設定ができます。

各項目の説明は以下です。

高速移行	IEEE 802.11r による高速移行（高速ローミング）の有効/無効を設定
分散システム	分散システム（DS）を介した認証要求の有効/無効を設定
モビリティドメイン	高速移行を行う無線APのモビリティドメインを指定。初期値は「a1b2」
PMK-ROキー保持時間	PMK-R0の保持時間を設定。初期値は「10000」
リアソシエーション期限	※本設定は未サポートとなります。そのため、初期値の「1000」から変更しないでください
AESキー	AP間でPMK-R1をやり取りするときの暗号化に用いるAESキーを設定
無線リソース管理	IEEE 802.11k RRM（無線リソース管理）の有効/無効を設定
無線ネットワーク管理	IEEE 802.11v WNM（無線ネットワーク管理）の有効/無効を設定

Note
AESキーは高速移行が有効な場合に必須となります。また、無線リソース管理または無線ネットワーク管理が有効で、高速移行が無効な場合でも必須となります。

アクセスポイント

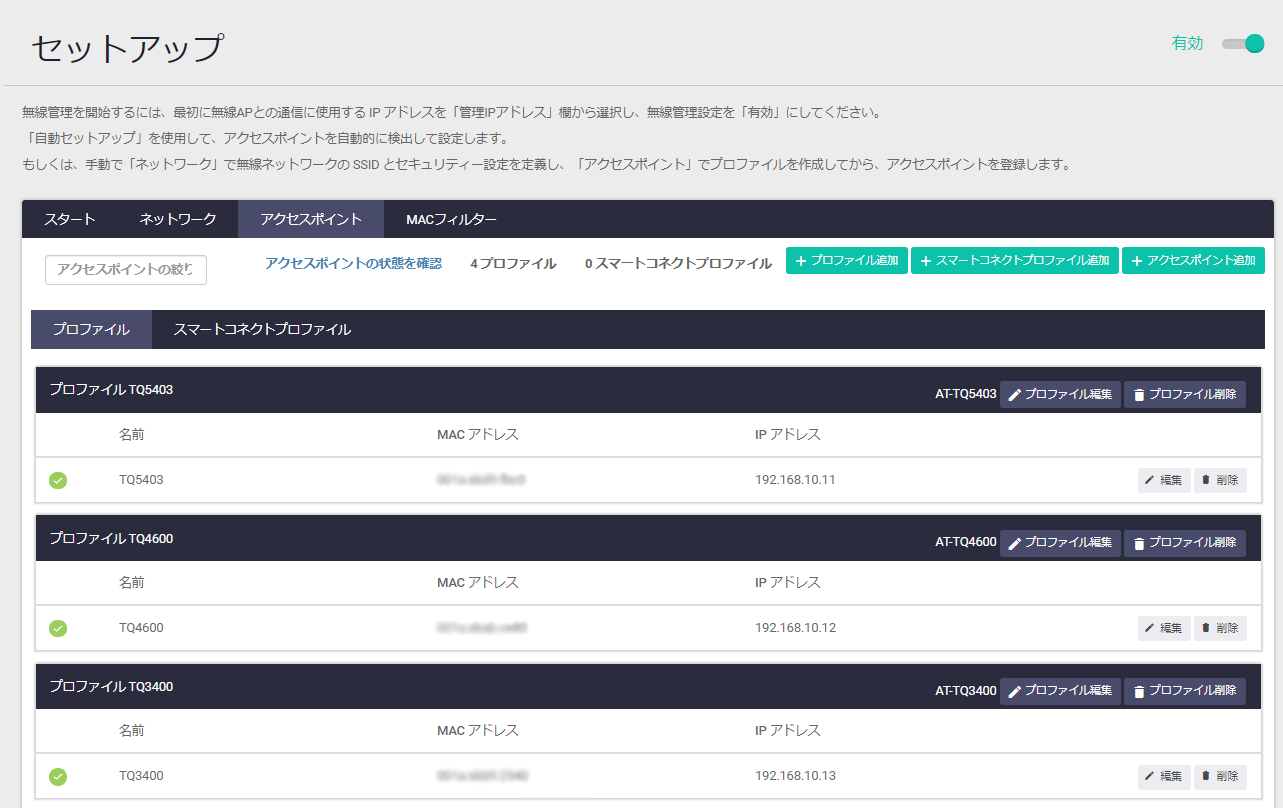

「アクセスポイント」画面ではAP共通設定（APプロファイル）の作成と、スマートコネクト共通設定（SCプロファイル）の作成、アクセスポイントの登録（個別設定）が行えます。

各設定項目については「無線LANコントローラー（AWC対応）」/「AP共通設定（APプロファイル）」、「無線LANコントローラー（AWC対応）」/「チャンネルブランケット」、「無線LANコントローラー（AWC対応）」/「スマートコネクト」、「無線LANコントローラー（AWC対応）」/「AP個別設定（AP登録）」をご覧ください。

Note
GUI上からAPを無効化することはできません。APを無効化したい場合はCLIのenableコマンドで行ってください。

Note
チャンネルブランケットの設定をする場合、「無線LANコントローラー（AWC対応）」/「チャンネルブランケット」の「チャンネルブランケット用管理VLANポートの設定」を参考に、事前にAPを接続するスイッチに対し、チャンネルブランケット用管理VLAN（タグVLAN）のポートを設定してください。

Note
GUIバージョン2.3.0以前で作成したプロファイルのモデルは2.4.0以降にバージョンアップした場合、以下のように表示されます。

バージョンアップ前の表示 バージョンアップ後の表示

TQ5403,TQm5403,TQ5403e TQ5403

TQ4400,TQ4400e,TQ4600 TQ4400

TQ2450,TQ3400,TQ3600 TQ2450

TQ3200 TQ3200（変更なし）

AP共通設定（APプロファイル）の作成

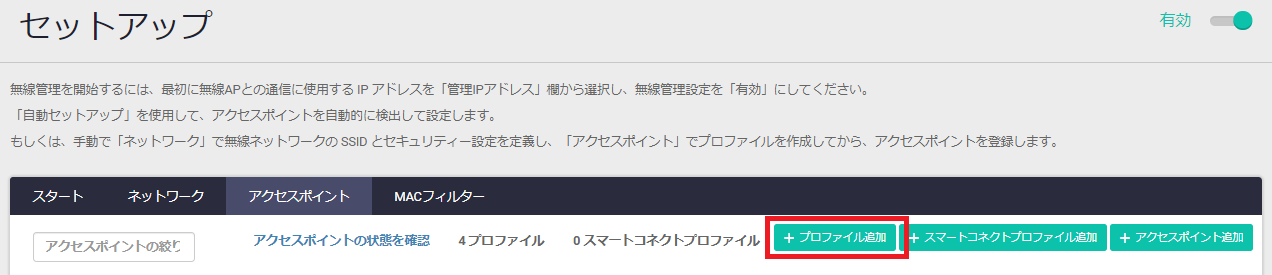

APプロファイルの作成を開始するには、「アクセスポイント」画面で「プロファイル追加」ボタンをクリックします。

「新しいプロファイル」ダイアログが表示されるので、そこから設定を行います。
「新しいプロファイル」ダイアログでは、基本設定（一般・チャンネルブランケット・スマートコネクト）と拡張設定（無線1設定・無線2設定・無線3設定）の設定が可能です。

新しいプロファイル - 基本設定

「新しいプロファイル」ダイアログの基本設定について説明します。

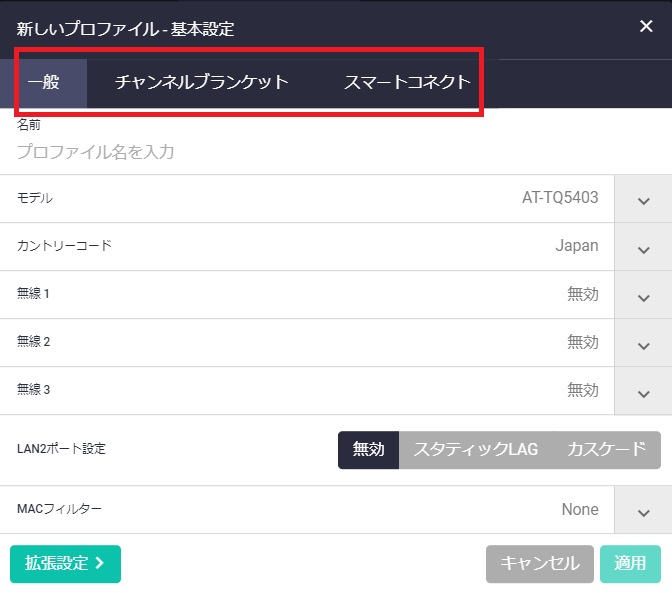

「新しいプロファイル - 基本設定」ダイアログでは、一般、チャンネルブランケット、スマートコネクトのタブが選択できます。

Note
チャンネルブランケットのタブはモデルに「AT-TQ5403」もしくは「AT-TQ5403e」が選択された際に表示されます。

Note
スマートコネクトのタブはモデルに「AT-TQ5403」「AT-TQm5403」「AT-TQ5403e」のいずれかが選択された際に表示されます。

一般

一般タブでは、基本的なAPプロファイルの設定をします。

各項目の説明は以下です。

名前	対象APプロファイルに名前を付ける
モデル	対象APプロファイルを適用するアクセスポイントの製品シリーズを指定
カントリーコード	対象APを操作する国を指定
無線1	対象APプロファイルにおいて、無線1を有効/無効にする。またVAPで使用するSSIDの選択を行う
無線2	対象APプロファイルにおいて、無線2を有効/無効にする。またVAPで使用するSSIDの選択を行う
無線3	対象APプロファイルにおいて、無線3を有効/無効にする。またVAPで使用するSSIDの選択を行う
LAN2ポート設定	対象APプロファイルにおけるLAN2ポートの利用方法（無効/リンクアグリゲーション/ポートカスケード）を選択する。
MACフィルター	対象APプロファイルで使用するMACフィルター（MACアドレスリスト）を選択する
MACフィルター - アクション	対象APプロファイルにおけるMACフィルターの利用方法（ブロック/許可）を選択する。本項目はMACフィルターを選択しているときだけ表示される

Note
カントリーコードはJapanのみサポート

Note
LAN2ポート設定は「AT-TQ5403」または「AT-TQm5403」を選択した場合に表示されます。

Note
ポートカスケードはAT-TQ5403、AT-TQm5403のバージョン6.0.1-2.1以降でのみサポート。

チャンネルブランケット

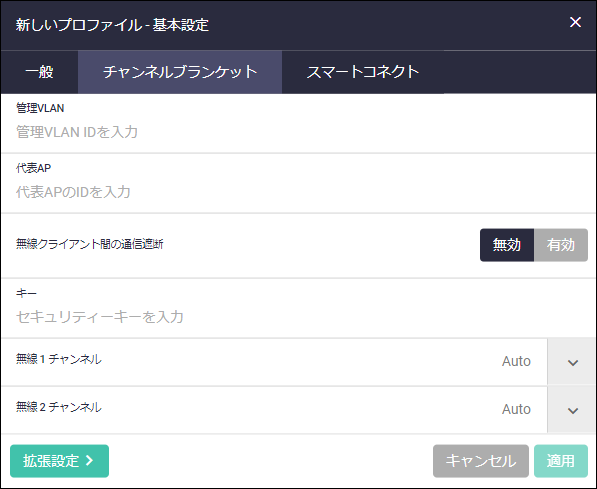

APプロファイルの一部としてチャンネルブランケットの設定も行う場合は、チャンネルブランケットタブから設定します。

各項目の説明は以下です。

管理VLAN	チャンネルブランケット用の管理VLANを指定
代表AP	チャンネルブランケットグループの代表APを指定
無線クライアント間の通信遮断	対象APプロファイルの対象無線クライアント間の通信遮断を有効/無効にする
キー	チャンネルブランケットグループの共有鍵を設定。未設定時はランダムな共有キーが自動生成される
無線1チャンネル	無線1インターフェースで使用するチャンネルを設定
無線2チャンネル	無線2インターフェースで使用するチャンネルを設定

スマートコネクト

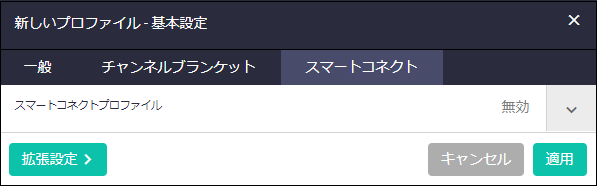

スマートコネクト共通設定（SCプロファイル）の作成で追加したSCプロファイルをAPプロファイルに紐づけるには、スマートコネクトタブから設定します。

新しいプロファイル - 拡張設定

「新しいプロファイル」ダイアログの拡張設定について説明します。

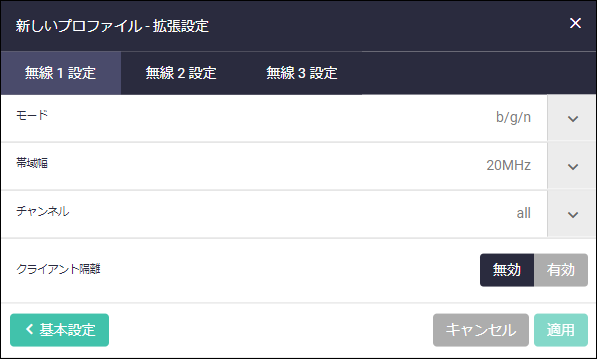

「新しいプロファイル - 拡張設定」ダイアログでは、無線インターフェースごとの設定が可能です。

各項目の説明は以下です。

モード	対象無線インターフェースで使用する無線モードを指定
帯域幅	使用帯域幅を設定
チャンネル	自動チャンネル選択の候補チャンネルを設定
クライアント隔離	対象無線インターフェースにおいて、無線クライアント間の通信遮断を有効/無効にする

スマートコネクト共通設定（SCプロファイル）の作成

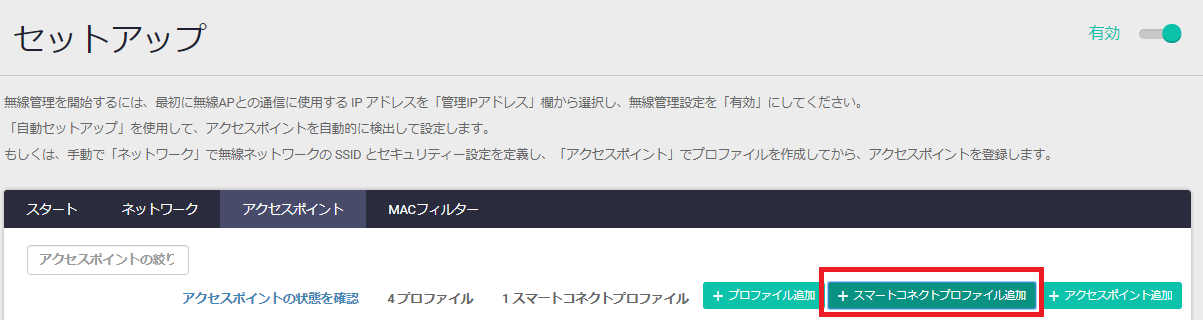

SCプロファイルの作成を開始するには、「アクセスポイント」画面で「スマートコネクトプロファイル追加」ボタンをクリックします。

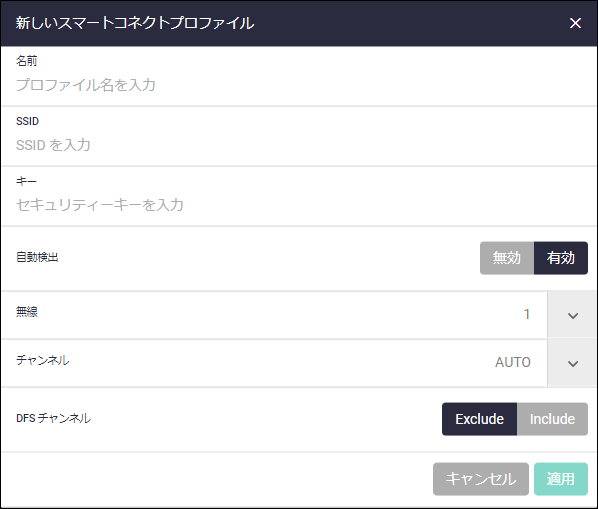

「新しいスマートコネクトプロファイル - 基本設定」ダイアログが表示されるので、そこから設定を行います。

各項目の説明は以下です。

名前	対象SCプロファイルに名前を付ける
SSID	AP間無線通信に使用するSC VAPのSSIDを設定
キー	AP間無線通信に使用するSC VAPのセキュリティーキーを設定。未設定時はランダムな共有キーが自動生成される
自動検出	新規APの自動認識を有効/無効にする
無線	AP間無線通信で使用する無線インターフェースを指定
チャンネル	AP間無線通信で使用するチャンネルを指定
DFS チャンネル	AP間無線通信で使用するチャンネルからDFSチャンネルを除外するか(Exclude)/含めるか(include)を選択

Note
SCプロファイルのSSIDはCLIとは異なり自動生成されません。

Note
SCプロファイル作成時、「チャンネル」は「AUTO」以外選択できません。その他のチャンネルを個別指定する場合は、一度APプロファイルに作成したSCプロファイルを紐づけた後、編集から設定を行ってください。

Note
DFSチャンネルはExcludeのみサポートとなります。

アクセスポイントの登録（個別設定）

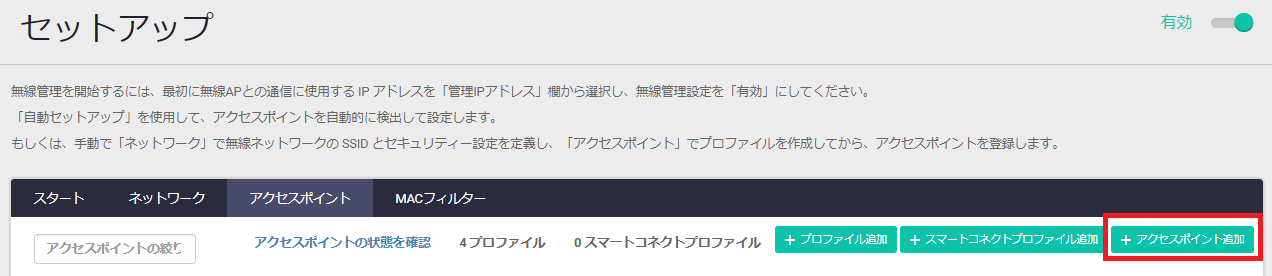

個々のアクセスポイント（AP）を無線LANコントローラーの管理下に登録するには、「アクセスポイント」画面で「アクセスポイント追加」ボタンをクリックします。

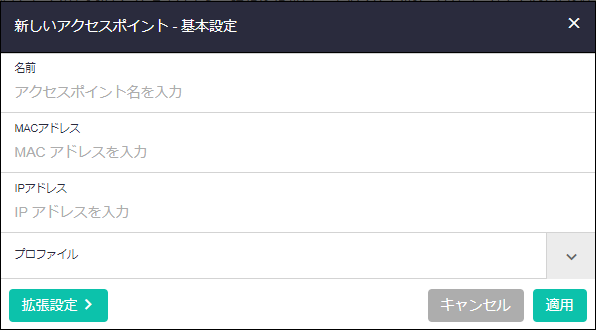

「新しいアクセスポイント - 基本設定」ダイアログが表示されるので、そこから設定を行います。

各項目の説明は以下です。

名前	無線LANコントローラーの管理下に登録するアクセスポイント名を指定
MACアドレス	無線LANコントローラーの管理下に登録するMACアドレスを指定
IPアドレス	無線LANコントローラーの管理下に登録するAPのIPアドレスを指定
プロファイル	対象管理下APに適用するAP共通設定（APプロファイル）を指定

MACフィルター

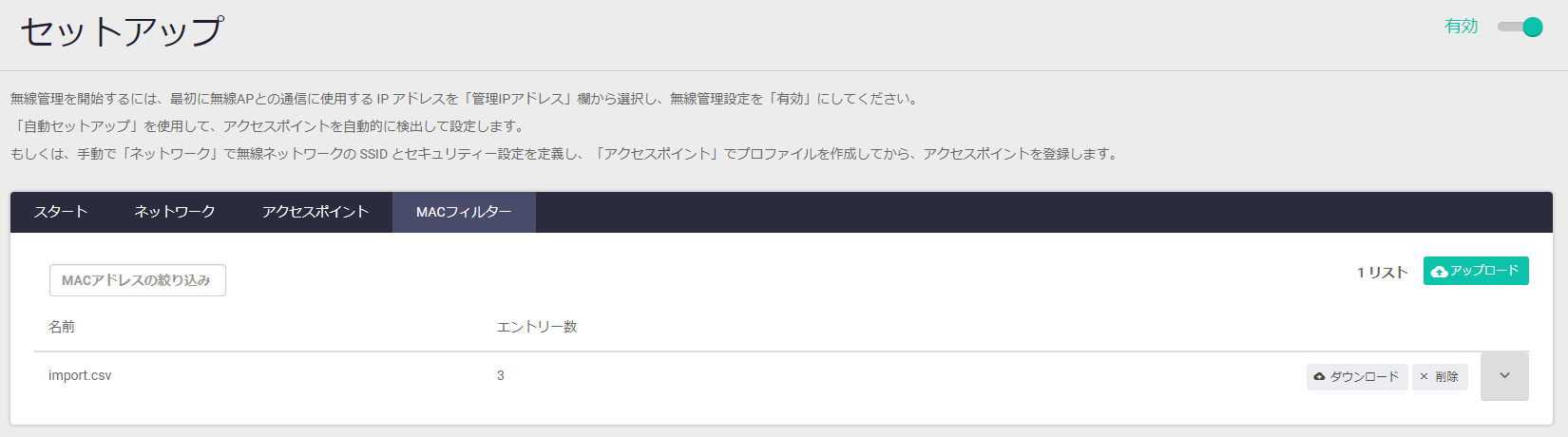

「MACフィルター」画面ではCSVファイルのアップロードによるMACフィルター（MACアドレスリスト）の追加と削除が行えます。
各設定項目については「無線LANコントローラー（AWC対応）」/「MACフィルター」をご覧ください。
また、AP上で使用するMACフィルターの指定は「アクセスポイント」画面のプロファイル編集画面で、VAP（無線ネットワーク）ごとのMACフィルター有効・無効は「ネットワーク」画面で行います。

Note
CSVファイルをアップロードするごとにMACフィルターリストが作成されます。また、CSVファイル名がリスト名になります。

Note
CSVファイル名に日本語を使用することはできません。

Note
CSVファイルをアップロードする際、同じファイル名を使用しないでください。

Note
各リスト内のエントリーを編集したい場合、CLIから行ってください。

監視

無線LANの状態確認や管理下APに対する操作を行えます。

Note
管理失敗となった無線APについては、管理中だったときに取得した最新の情報が表示されます。

Note
AP関連のログは、ログページで確認してください。また、出力されるログレベルは初期値がnoticeのため、無線クライアントの接続/切断等の情報をログ出力したい場合、log(filter)コマンドでcwmdプログラムに対してinformationalレベルのログフィルターを追加してください。

緊急モード

緊急モードは、緊急モード用として設定されたネットワークを有効にするモードです。

事前に緊急モード用のネットワークを設定することで、緊急モードの変更画面から一斉に緊急モード用ネットワークを有効化することができます。
緊急モード用のネットワークの設定は、「新しいネットワーク - 基本設定」で、ステータス「緊急」を指定します。

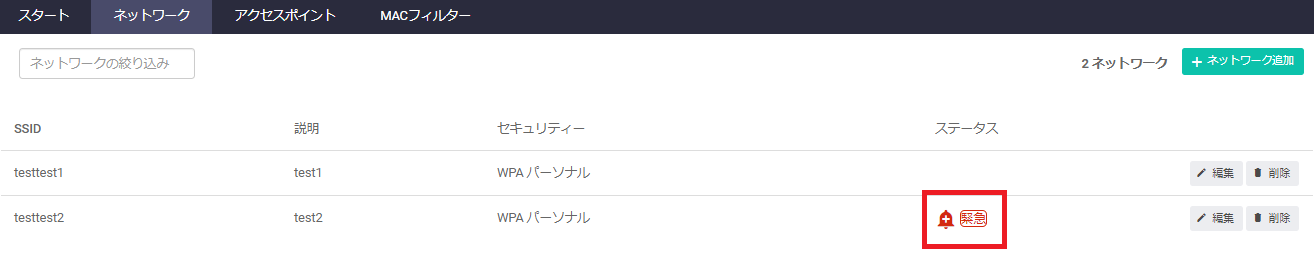

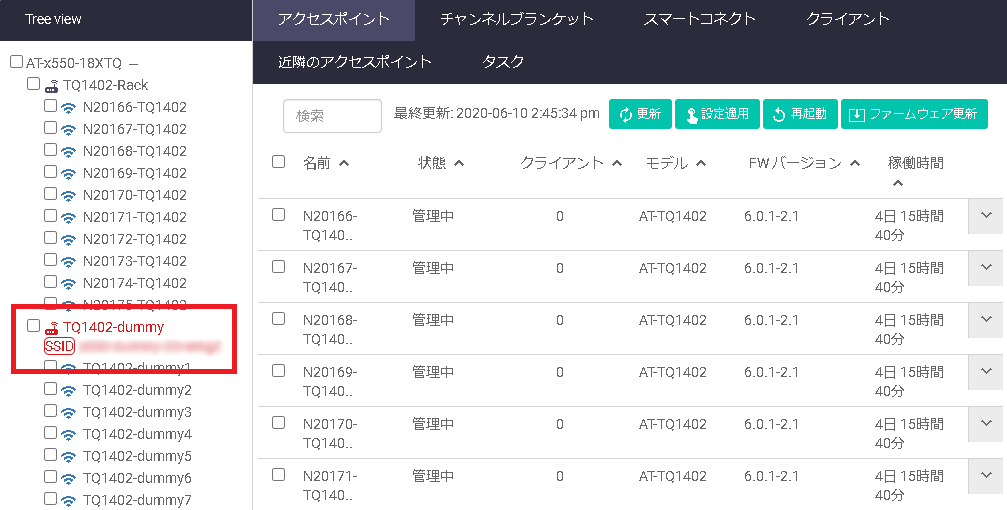

緊急モード用に設定したネットワークのステータスには、緊急マークが付きます。

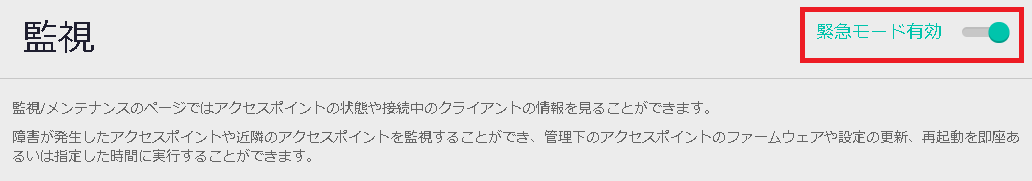

緊急モードの有効/無効は監視画面右上のスイッチで行います。

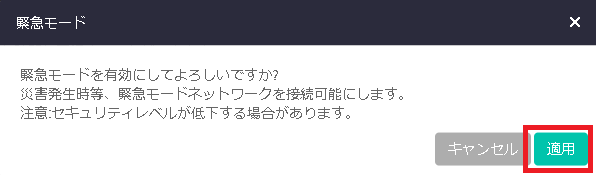

画面右上のスイッチを「有効」にすると、以下のメッセージが表示されますので、「適用」をクリックします。

緊急モードが有効になっている間、画面上部に赤いバーが表示されます。

Note
緊急モードが有効の間は他のページに移動した場合にも常に表示されます。他のページに移動した場合、「詳細」をクリックすると、監視ページに戻ります。

また、緊急モードが有効になっている間、緊急モードのネットワークSSIDとネットワークキーが「アクセスポイント」のTree View各APプロファイルに表示されます。

アクセスポイント

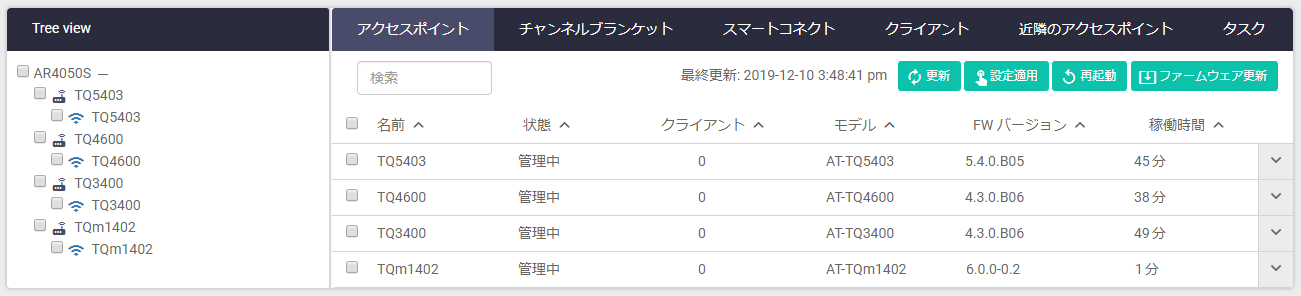

管理下APの一覧を表示します。この画面からAPへの設定適用やファームウェア更新、再起動なども行えます。

Note
アクセスポイントのファームウェア更新は1台ずつ行ってください。

Note
シリアルナンバーはAT-TQ3200/3400/4400/4400e/4600にだけ表示されます。

Note
管理中ステータスのAPの設定変更が行われると「設定状態」の項目が「変更有」と表示されます。このステータスが表示されている場合、該当APに対し設定適用を行ってください。

Note
以下の条件に当てはまる場合、どれか1つのAPでも異なるAPプロファイルに変更すると、残りのAPの設定状態も変更有となります。

セキュリティにWPAエンタープライズを使用

同一APプロファイルを複数のAPに設定

チャンネルブランケット

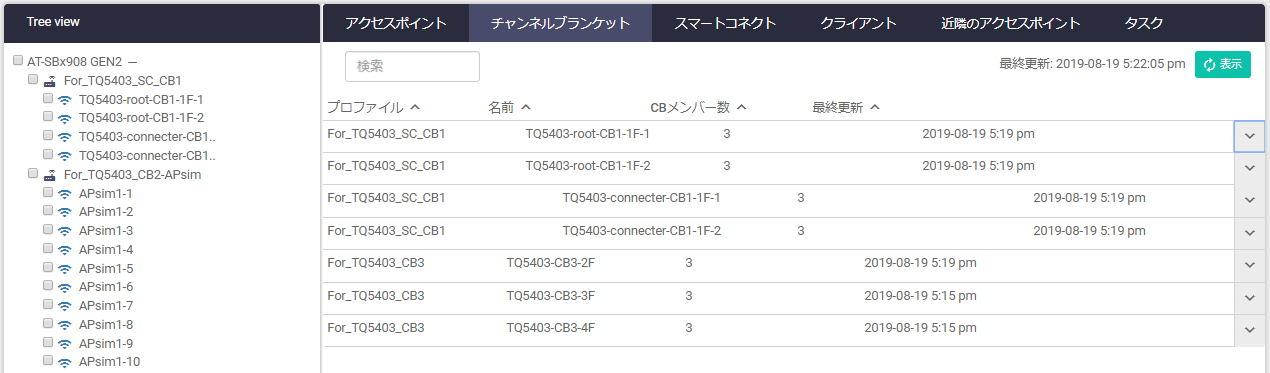

チャンネルブランケットを構成するAPの一覧を表示します。

Note

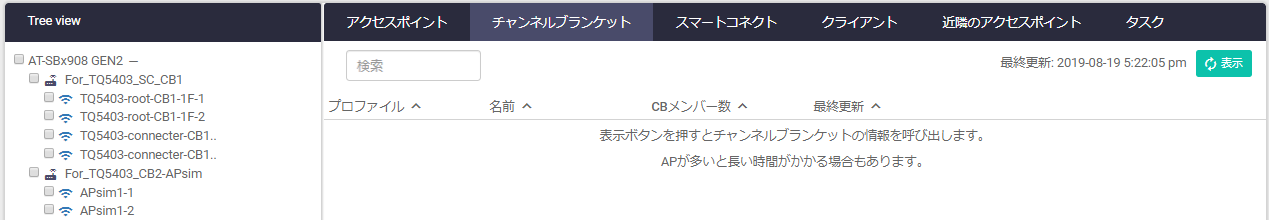

チャンネルブランケット情報を表示させるには「表示」ボタンを押してください。なお、本ページで表示される情報はチャンネルブランケットに所属しているAPから30分間隔で送られてくる情報です。

スマートコネクト

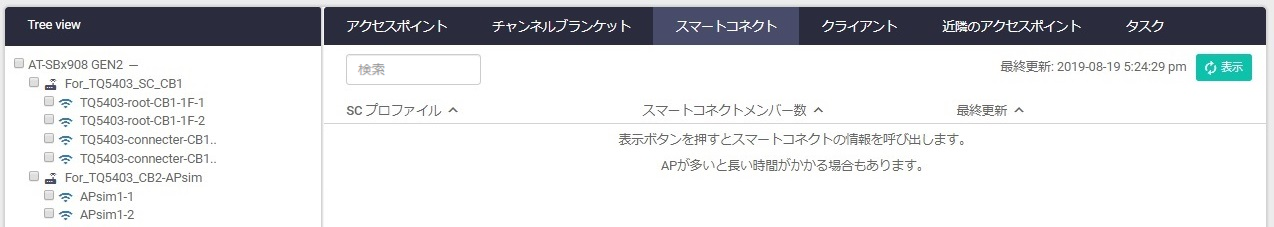

スマートコネクト共通設定（SCプロファイル）の情報を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「スマートコネクト」をご覧ください。

Note

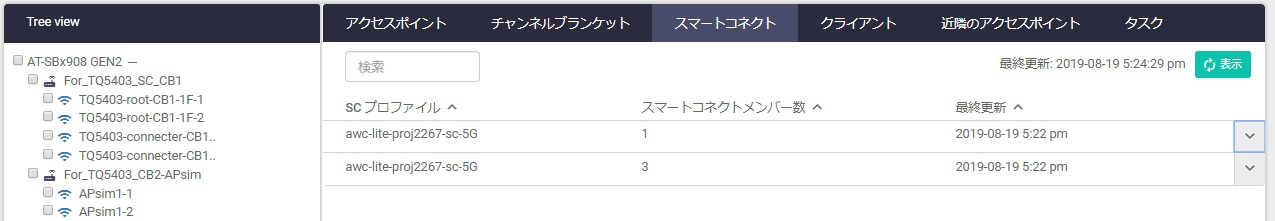

スマートコネクト共通設定（SCプロファイル）の情報を表示させるには「表示」ボタンを押してください。

クライアント

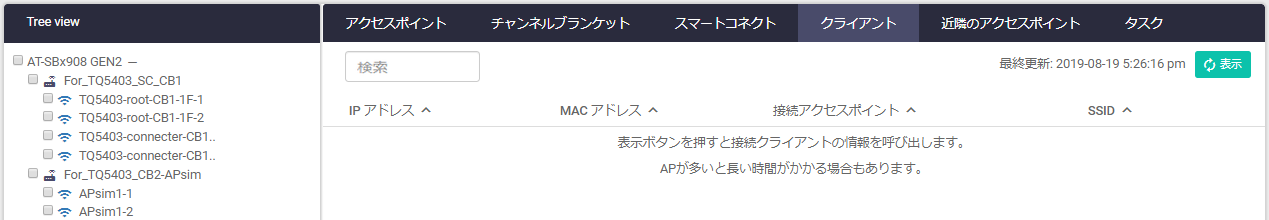

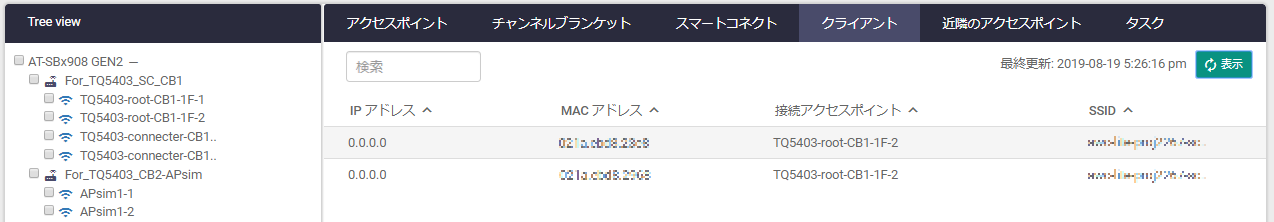

無線クライアントの一覧を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「運用機能」をご覧ください。

Note
無線クライアント情報を表示させるには「表示」ボタンを押してください。なお、本ページで表示される情報は管理下アクセスポイントから以下の間隔で送られてきます。

AT-TQ5403/m5403/5403e および
AT-TQ1402/m1402 および
AT-TQ4600/4400/4400e/3600/3400/3200/2450 v4.3.0
クライアント接続情報に更新があるごと

AT-TQ4600/4400/4400e/3600/3400/3200/2450 v4.2.0 と v4.2.1
45秒ごと

AT-TQ4600/4400/4400e/3600/3400/3200/2450 v4.1.1以前
30分ごと

近隣のアクセスポイント

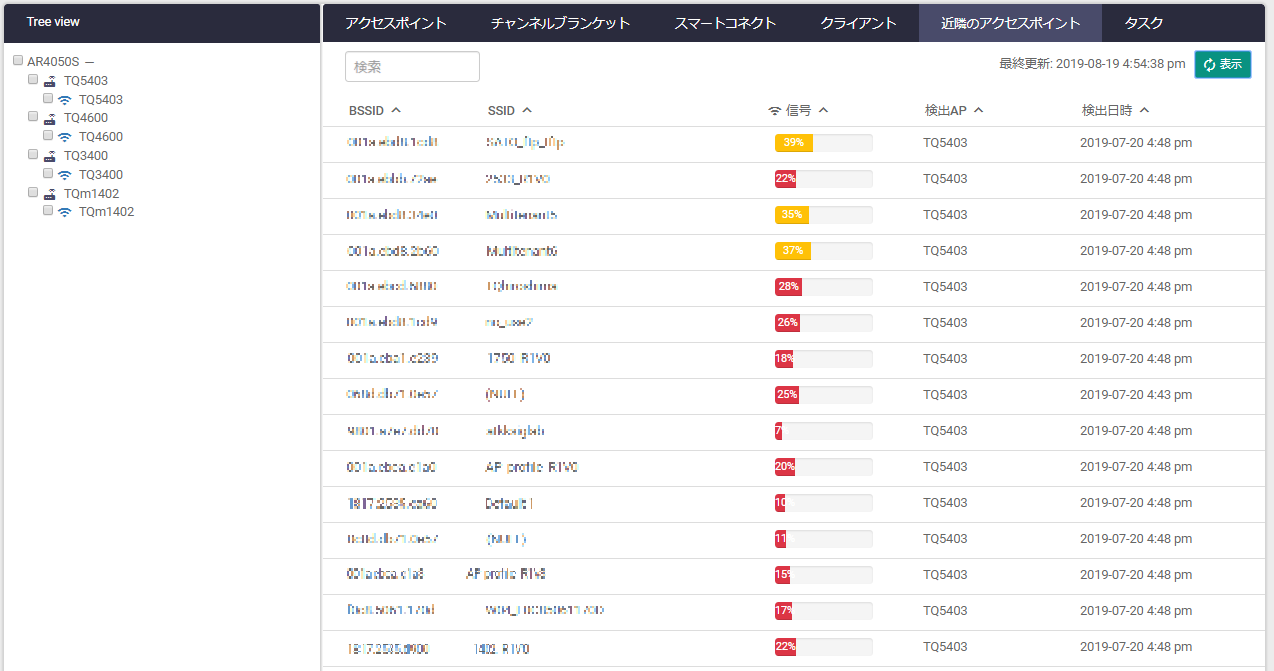

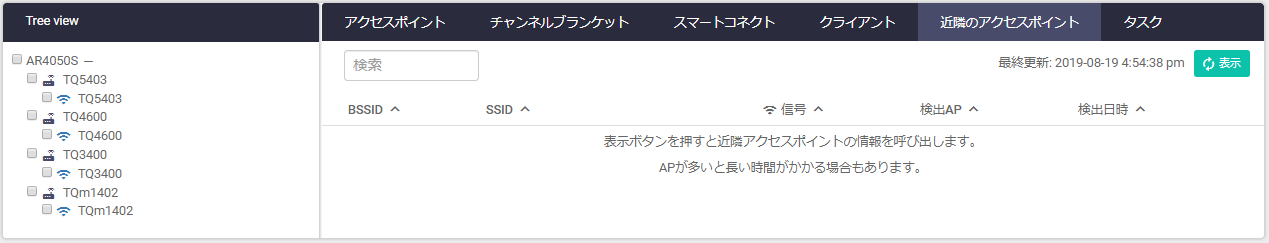

管理下APが検出した近隣アクセスポイントの一覧を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「運用機能」をご覧ください。

Note
近隣アクセスポイントの情報を表示させるには「表示」ボタンを押してください。なお、本ページで表示されるのは管理下アクセスポイントから30分間隔で送られてくる情報です。

タスク

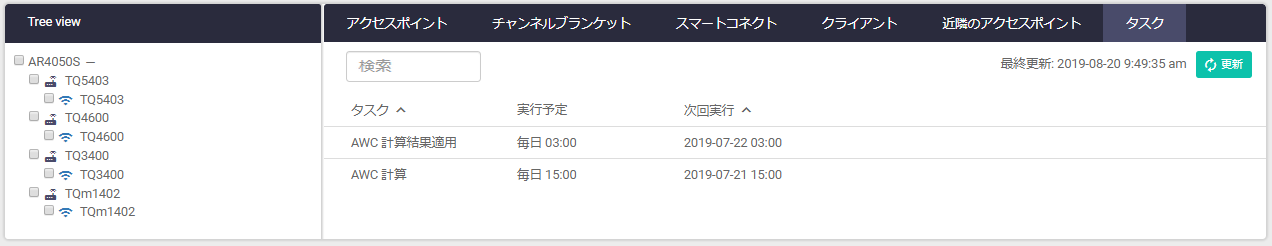

タスクの一覧を表示します。
詳細は「無線LANコントローラー（AWC対応）」/「タスク設定」をご覧ください。

AWC管理

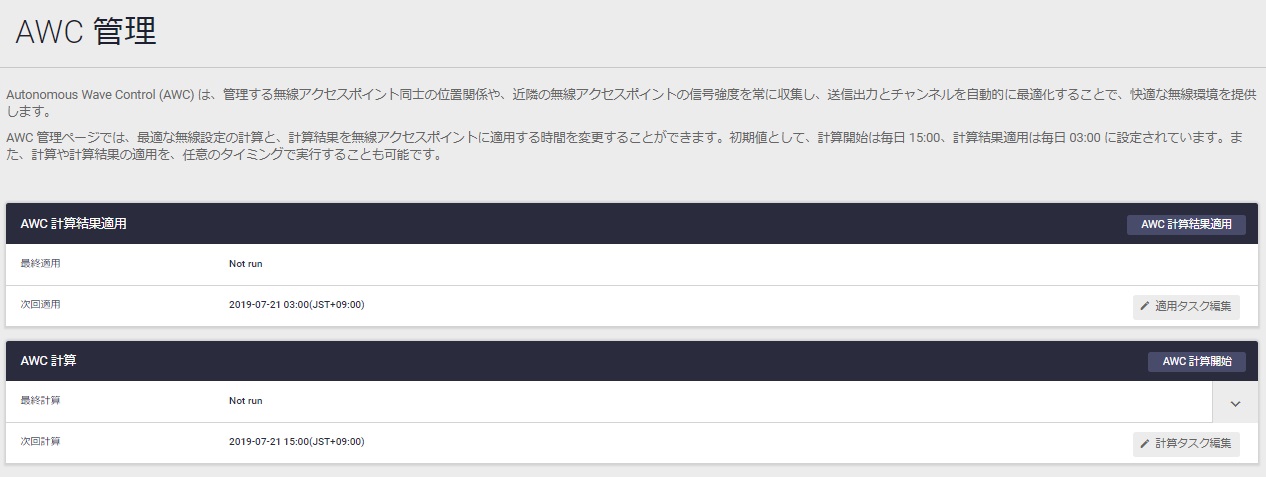

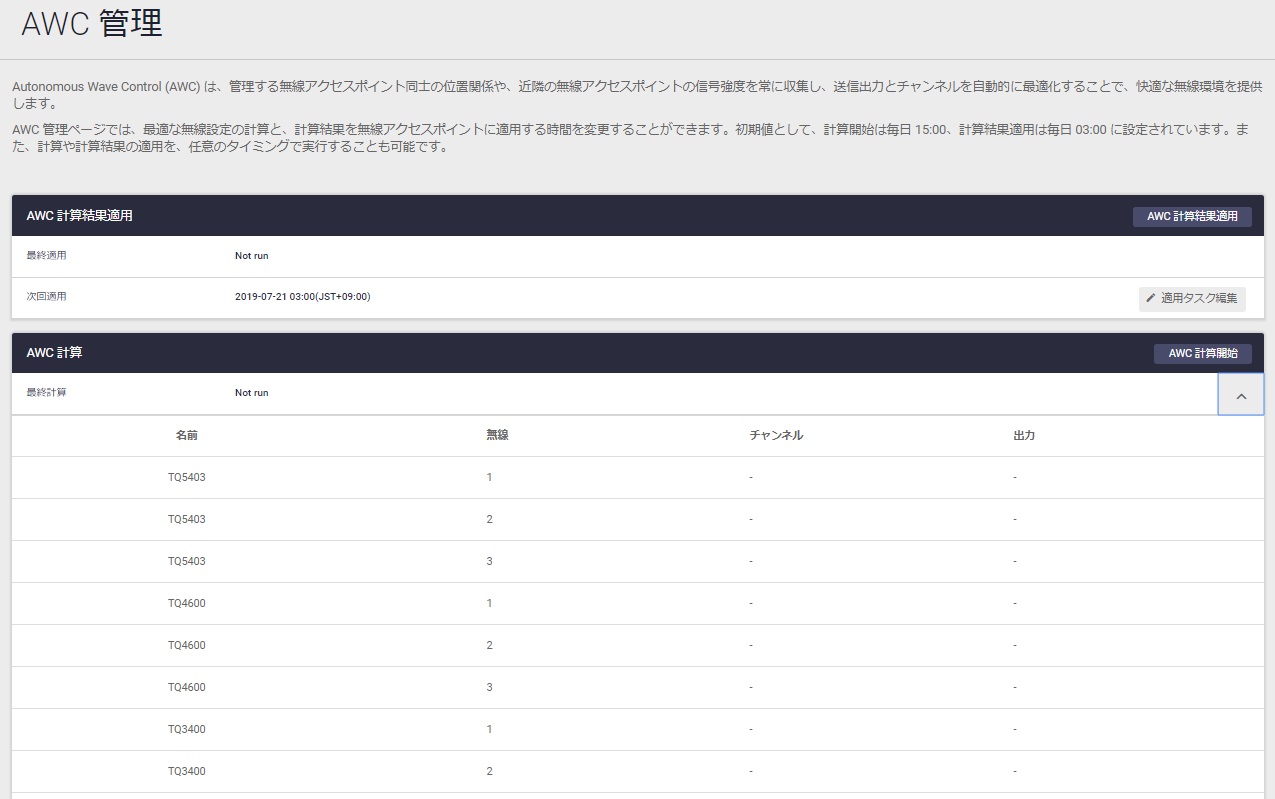

AWC（Autonomous Wave Control）のスケジュール設定（タスク設定）、タスクの状態を確認できます。
詳細は概要ページ「基本設定（クイックツアー）」の「AWCのスケジュール設定（タスク設定）」をご覧ください。

Note
Web GUIから作成できるAWC計算、AWC計算適用のタスクはそれぞれ1つです。
Web GUIによって作成されたAWC計算適用タスク（type power-channel ap）にはタスク番号「1000」が、AWC計算タスク（type power-channel ap）には「1001」が自動的に割り当てられます。これらのタスク設定をCLIから変更しないでください。

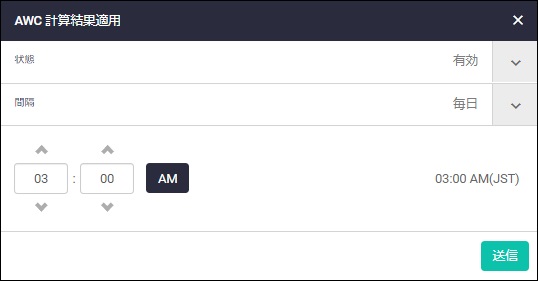

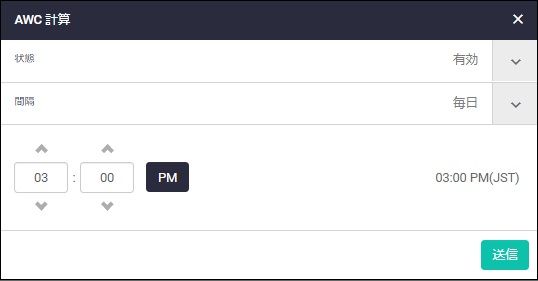

「適用タスク編集」と「計算タスク編集」をクリックすると、それぞれの実行時間を設定することができます。
