設定例集#58: 無線LANコントローラー（CLI編）

構成

設定開始前に

自動設定の確認と削除

システム時刻の設定

無線LANコントローラーは、無線LANアクセスポイント（AP）を本製品から一括で設定、管理する機能です。
一元管理により無線LANの運用を効率化するだけでなく、管理下APの使用チャンネルや送信出力を周囲の環境変化に応じて自律的に調整するAWC（Autonomous Wave Control）によって電波干渉の影響を軽減します。

本設定例では、具体的な構成を例に、コマンドラインインターフェース（CLI）から無線LANコントローラーの基本設定を行う手順を説明します。

構成

ここでは、以下の構成を例にします。
無線LANコントローラー配下のAPに同一のSSIDとセキュリティー設定を行うことでAP間のローミングを可能にし、またAWCによって管理下の各APにとって最適な送信出力とチャンネルを適用します。

表 1：無線LANコントローラー
管理IPアドレス（vlan1）	192.168.1.1
NTPサーバー機能	有効
上位NTPサーバー	10.110.110.1
ローカルRADIUSサーバー	有効

表 2：アクセスポイント
番号	機種名	タイプ	IPアドレス（VLAN ID）	MACアドレス
1	AT-TQ2450	AT-TQシリーズデュアルバンド 802.11n対応	192.168.1.230（1）	001a.eb39.87c0
2	AT-MWS1750AP	AT-MWS APシリーズデュアルバンド 802.11ac対応	192.168.1.231（1）	001a.eba1:e0c7
3	AT-TQ4400e	AT-TQシリーズデュアルバンド 802.11ac対応	192.168.1.232（1）	88dc.9637.c8a0

Note
ファームウェアバージョン5.5.0以降、無線LANコントローラー機能においてAT-MWS APシリーズはサポート対象外となります。無線LANコントローラー機能でAT-MWS APシリーズを管理する場合は、ファームウェアバージョン5.4.9-2以前をご利用ください。

表 3：無線ネットワーク
番号	SSID	VLAN ID	セキュリティー設定
番号	SSID	VLAN ID	番号	セキュリティー方式	WPAバージョン	暗号プロトコル	セキュリティーキー
1	Area1	1	1	WPAエンタープライズ	WPA2	CCMP(AES)	ローカルRADIUSサーバーにユーザーごとに登録

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。

ネットワークケーブルを接続せずに起動する。
起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。
自動設定を手動で削除してから設定を行う。
前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。

自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

手動で設定する方法 - 「運用・管理」/「システム」
NTPで自動設定する方法 - 「運用・管理」/「NTP」

事前準備

無線LANコントローラーで無線管理を行うための準備として、TQおよびMWSシリーズの無線LANアクセスポイント（AP）にIPアドレスを設定し、MACアドレスを確認します。各APにPCを接続してIPアドレスを変更し、MACアドレスを控えてください。

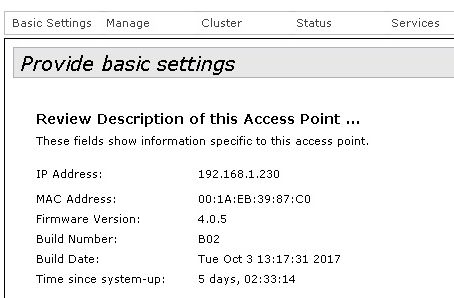

AT-TQ2450の画面例

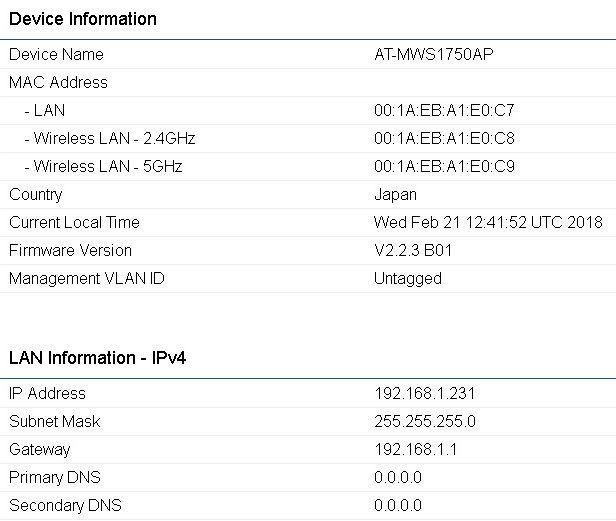

AT-MWS1750APの画面例

Note
ファームウェアバージョン5.5.0以降、無線LANコントローラー機能においてAT-MWS APシリーズはサポート対象外となります。無線LANコントローラー機能でAT-MWS APシリーズを管理する場合は、ファームウェアバージョン5.4.9-2以前をご利用ください。

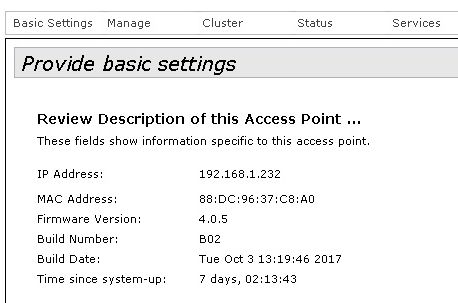

AT-TQ4400eの画面例

また、無線LANコントローラーの解説編で、APの機種、ファームウェアバージョンが無線コントローラーのサポート対象になっているかどうかも確認してください。

ルーターの設定

Note
無線LANコントローラーをサポートしているファームウェアは以下のとおりです。

ARシリーズ F/W v5.4.7-2.4 以降

Note
ファームウェアバージョン5.5.0以降、無線LANコントローラー機能においてAT-MWS APシリーズはサポート対象外となります。無線LANコントローラー機能でAT-MWS APシリーズを管理する場合は、ファームウェアバージョン5.4.9-2以前をご利用ください。

無線LANコントローラーとAP間で通信可能なインターフェースにIPアドレスを設定します。
これには、ip addressコマンドを使います。
```
interface vlan1
 ip address 192.168.1.1/24
```
無線LANコントローラーの管理IPアドレス（APとの通信に使用するIPアドレス）を指定し、無線LANコントローラー機能を有効にします。
これには、wireless、management address、enableの各コマンドを使います。
```
wireless
 management address 192.168.1.1
 enable
```
NTPサーバーのIPアドレスを設定します。これには、ntp serverコマンドを使います。
AWCを使用するには、管理下APでNTPクライアント機能を有効にしておく必要があります。本製品の初期設定では、無線LANコントローラーの管理IPアドレスがNTPサーバーのアドレスとしてAPにNTP設定が行われ、時刻同期するよう設定されます。そのため本製品をNTPサーバーとして動作するよう設定しておく必要があります。ここでは、本製品が上位のNTPサーバーに同期するよう設定します。
なお、APが時刻同期するNTPサーバーはntp designated-serverコマンドで変更可能です。
```
ntp server 10.110.110.1
```
ここから、WPAエンタープライズのための設定を行います。

最初に、APが使用するRADIUSサーバーとして、本製品のローカルRADIUSサーバーを設定します。
ローカルRADIUSサーバーを有効にし、APのIPアドレスをRADIUSクライアント（NAS）として登録します。APのIPアドレスとアクセス時の共有パスワードを設定してください。ここでは共有パスワードをnas123456として登録します。

ここには示していませんが、下記の設定後、WPAエンタープライズの認証で使用するユーザーをローカルRADIUSサーバーに登録してください。
```
radius-server local
 nas 192.168.1.230 key nas123456
 nas 192.168.1.231 key nas123456
 nas 192.168.1.232 key nas123456
 server enable
```
次に、APが使用すべきRADIUSサーバーの設定を行います。この設定は管理下のAPに送られる設定です。
```
radius-server host 192.168.1.1 key nas123456
aaa group server radius wpa4login
 server 192.168.1.1
```

WPAエンタープライズ用のセキュリティー設定「1」を作成します。

wireless
 security 1 mode wpa-enterprise
 radius authentication group wpa4login
 radius accounting group wpa4login

無線ネットワーク「1」を作成します。SSIDは「Area1」、セキュリティー方式はWPAエンタープライズになります。
```
 network 1
  ssid Area1
  security 1
```

TQ2450用にAPプロファイル「1」を作成します。

 ap-profile 1
  hwtype tq dual spec 11n
  radio 1
   enable
   vap 0 network 1
  radio 2
   enable
   vap 0 network 1

MWS1750AP用にAPプロファイル「2」を作成します。

 ap-profile 2
  hwtype mws dual spec 11ac
  radio 1
   enable
   vap 0 network 1
  radio 2
   enable
   vap 0 network 1

TQ4400e用にAPプロファイル「3」を作成します。

 ap-profile 3
  hwtype tq dual spec 11ac
  radio 1
   enable
   vap 0 network 1
  radio 2
   enable
   vap 0 network 1

AP「1」を登録します。

 ap 1
  ip-address 192.168.1.230
  mac-address 001A.EB39.87C0
  profile 1
  enable

AP「2」を登録します。

 ap 2
  ip-address 192.168.1.231
  mac-address 001A.EBA1.E0C7
  profile 2
  enable

AP「3」を登録します。

 ap 3
  ip-address 192.168.1.232
  mac-address 88DC.9637.C8A0
  profile 3
  enable

毎日15:00にAWC計算を実行するタスク「1」を作成します。
```
 task 1
  time 15:00
  type power-channel ap all calculate
  enable
```
毎日3:00にAWC計算結果を適用するタスク「2」を作成します。
```
 task 2
  time 03:00
  type power-channel ap all apply
  enable
```
設定は以上です。
```
end
```

Note
Web GUIでは初期設定でタスクが設定されており、AWCの計算開始タスク「1000」が毎日 15:00、計算結果適用タスク「1001」が毎日 03:00 に設定されています。そのため、CLIでタスク設定後にWeb GUIで無線LANコントローラーにアクセスした場合、タスク「1000」と「1001」が自動で追加されます。Web GUIでAP管理を行う場合は、AWCのスケジュールはGUI上から登録してください。

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

備考

管理下APのステータス確認

登録したAPのステータスは、show wireless ap statusコマンドで確認できます。

awplus# show wireless ap status ↓
ID    Model        FW ver     Manage rup Config   c Clnt Uptime
----- ------------ ---------- ---------- ---------- ---- ---------------
    1 AT-TQ2450    4.0.5.B02  Managd --- Succeed  -    0             617
    2 AT-MWS1750AP V2.2.3 B01 Managd --- Succeed  -    0           93294
    3 AT-TQ4400e   4.0.5.B02  Managd --- Succeed  -    0           93304

タスクのステータス確認

登録したタスクのステータスは、show wireless taskコマンドのstatusオプションで確認できます。

awplus# show wireless task status ↓

Task ID 1: Enable
 Description ...................
 Applied AP .................... All
 Schedule
  Day .......................... every day
  Time ......................... 15:00
 Next Time ..................... 2018-02-23 15:00
 Last Time ..................... -

AWC計算の即時適用

AWCの計算、適用は、タスク以外に手動で実施することも可能です。
手動での実施は次の手順で行います。

wireless power-channel apコマンドでAWC計算オペレーションを実行します。
```
awplus# wireless power-channel ap all calculate ↓
```
wireless power-channel apコマンドでAWC計算結果の適用オペレーションを実行します。
```
awplus# wireless power-channel ap all apply ↓
```

AWC計算結果の適用はshow wireless power-channel calculateコマンドで確認できます。

awplus# sh wireless power-channel calculate ↓
Latest Calculated Time: 2018-02-23 00:48:13
Latest Applied Time   : 2018-02-23 00:48:16

AP    MAC address    Radio1        Radio2
----- -------------- ------------- -------------
    1 001A.EB39.87C0 Ch:1   (5  %) Ch:36  (20 %)
    2 001A.EBA1.E0C7 Ch:13  (10 %) Ch:104 (10 %)
    3 88DC.9637.C8A0 Ch:5   (100%) Ch:116 (5  %)

ルーターのコンフィグ

!
interface vlan1
 ip address 192.168.1.1/24
!
wireless
 management address 192.168.1.1
 enable
!
ntp server 10.110.110.1
!
radius-server local
 nas 192.168.1.230 key nas123456
 nas 192.168.1.231 key nas123456
 nas 192.168.1.232 key nas123456
 server enable
!
radius-server host 192.168.1.1 key nas123456
aaa group server radius wpa4login
 server 192.168.1.1
!
wireless
 security 1 mode wpa-enterprise
 radius authentication group wpa4login
 radius accounting group wpa4login
!
 network 1
  ssid Area1
  security 1
!
 ap-profile 1
  hwtype tq dual spec 11n
  radio 1
   enable
   vap 0 network 1
  radio 2
   enable
   vap 0 network 1
!
 ap-profile 2
  hwtype mws dual spec 11ac
  radio 1
   enable
   vap 0 network 1
  radio 2
   enable
   vap 0 network 1
!
 ap-profile 3
  hwtype tq dual spec 11ac
  radio 1
   enable
   vap 0 network 1
  radio 2
   enable
   vap 0 network 1
!
 ap 1
  ip-address 192.168.1.230
  mac-address 001A.EB39.87C0
  profile 1
  enable
!
 ap 2
  ip-address 192.168.1.231
  mac-address 001A.EBA1.E0C7
  profile 2
  enable
!
 ap 3
  ip-address 192.168.1.232
  mac-address 88DC.9637.C8A0
  profile 3
  enable
!
 task 1
  time 15:00
  type power-channel ap all calculate
  enable
!
 task 2
  time 03:00
  type power-channel ap all apply
  enable
!
end

PN: 613-003184 Rev.A
