[index] CentreCOM x510シリーズ・AT-IX5-28GPX コマンドリファレンス 5.5.1

IP付加機能 / DHCPリレー

基本設定

1. DHCPパケットの受信インターフェースであるvlan1の設定を行うため、インターフェースモードに移行します。


   awplus(config)# interface vlan1 ↓


   Note

   DHCPリレーの設定をする対象VLANインターフェースは400以内としてください。



2. 該当インターフェースで受信したDHCPパケットの転送先を指定します。


   awplus(config-if)# ip dhcp-relay server-address 192.168.30.5 ↓
   awplus(config-if)# exit ↓




3. DHCPリレーエージェント機能を有効にします。


   awplus(config)# service dhcp-relay ↓





   Note

   DHCPリレーエージェント機能は初期状態で有効に設定されているため、実際には本コマンドは不要です。

DHCPv6リレーを利用した固定IPアドレスの割り当て方法

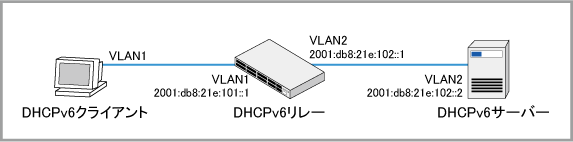

■ 設定例のネットワーク構成例




Note

本機能でサポートしているDHCPv6サーバーはISC DHCP v4.3.0以降のみになります。



1. リレーの設定
   2つのインターフェースにIPv6アドレスを割り当て、DHCPサーバーのIPを指定します。

   1. ip dhcp-relay agent-option subscriber-id-auto-macコマンドを実行し、1つ目のインターフェースで「subscriber-id-auto-mac」機能を有効にします。

   2. ip dhcp-relay server-addressコマンドで、1つ目のインターフェースで受信したDHCPパケットを、2つ目のインターフェースに存在するDHCPサーバーに転送するように設定します。

   3. 2つ目のインターフェースにIPv6アドレスを割り当てます。


      awplus# configure terminal ↓
      awplus(config)# interface vlan1 ↓
      awplus(config-if)# ip dhcp-relay agent-option subscriber-id-auto-mac ↓
      awplus(config-if)# ip dhcp-relay server-address 2001:db8:21e:102::2 vlan2 ↓
      awplus(config)# interface vlan2 ↓
      awplus(config-if)# ipv6 address 2001:db8:21e:102::1/64 ↓




2. サーバーの設定
   下記は、「00:00:5e:00:53:12」のMACアドレスを持っているSubscriberに、「2001:db8:21e:101::43」のIPv6アドレスを割り当てる例です。


   default-lease-time 600;
   max-lease-time 7200;
   log-facility local7;
   subnet6 2001:db8:21e:102::0/64 {
   }
   subnet6 2001:db8:21e:101::0/64 {
       #General pool for clients
       range6 2001:db8:21e:101::10 2001:db8:21e:101::30;
       #Fixed host address for client 00:00:5e:00:53:12
       host specialclient {
           host-identifier v6relopt 33 dhcp6.subscriber-id 00:00:5e:00:53:12;
           fixed-address6 2001:db8:21e:101::43;
       }
   }
