[index] CentreCOM x330シリーズ コマンドリファレンス 5.5.1
Note本製品は、EPSRにG.8032のサブリングを組み合わせた構成をサポートしています。詳しくは、G.8032とEPSRを組み合わせた構成をご覧ください。
NoteEPSRのマスターノードおよびトランジットノードでLDF機能を使用する場合、EPSRのリング接続用ポート（コントロールVLANが所属するポート）では、LDF検出機能を無効にしてください（loop-protection actionコマンドでnoneを指定）。EPSRのリング接続用ポート以外のポートではLDF検出機能が使用できます。
Noteリング接続用ポートとして、LACPチャンネルグループ（自動設定のトランクグループ）は使用できません。スタティックチャンネルグループ（手動設定のトランクグループ）なら可能です。
Noteリング接続用ポートは、片方がトランクグループならもう一方もトランクグループに、片方が単一ポートならもう一方も単一ポートにしなくてはなりません。一方がトランクグループでもう一方が単一ポートの設定はできません。

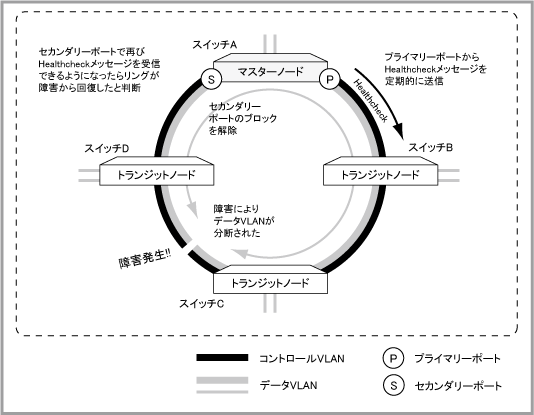

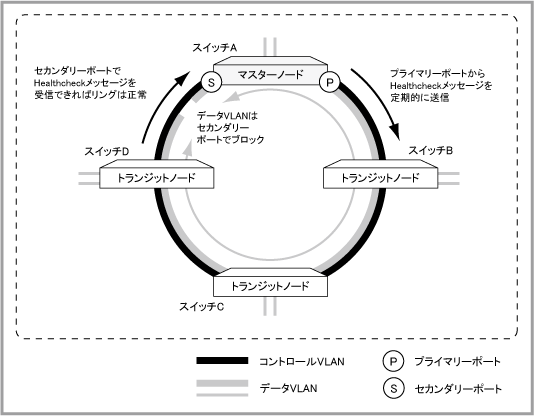

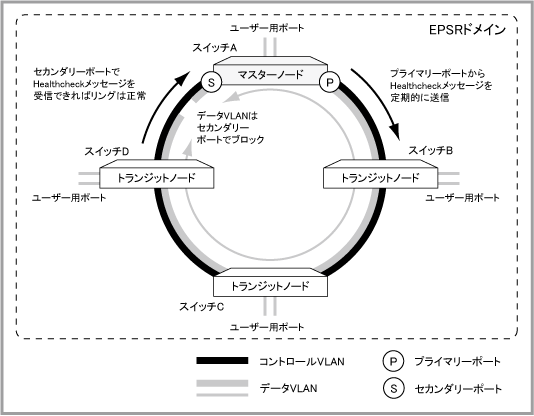

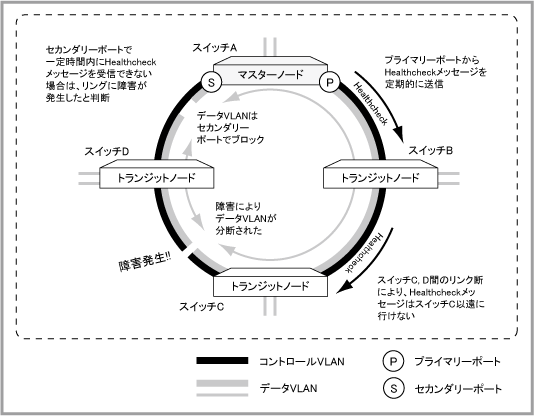

| リング障害を検出するため、マスターノードが定期的にプライマリーポートから送出するメッセージ。マスターノードは、一定の時間内にセカンダリーポートでHealthcheckメッセージを受信できなかった場合、リングに障害が発生したと判断する。障害発生中もマスターノードはHealthcheckメッセージを送出し続け、セカンダリーポートで再び受信した場合にリングが障害から回復したと判断する | |

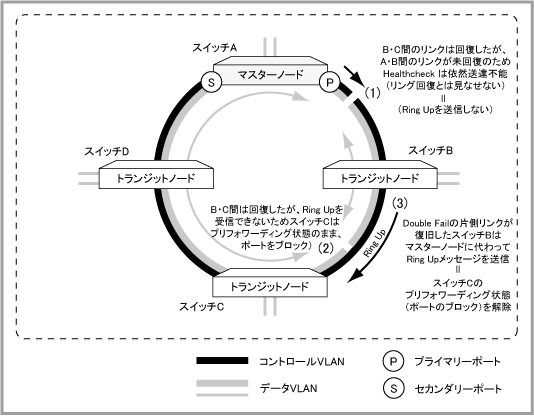

| リングが障害から回復したと判断したマスターノードが、トランジットノードに対してFDBをクリアするよう指示するために送出するメッセージ。ただし、後述するDouble Failからの回復時にかぎり、トランジットノードが送出する場合もある | |
| リングに障害が発生した判断したマスターノードが、トランジットノードに対してFDBをクリアするよう指示するために送出するメッセージ | |

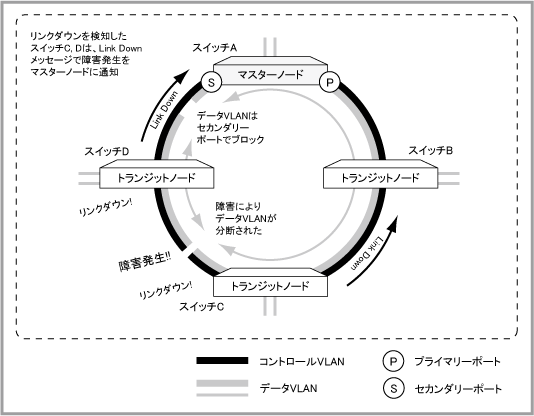

| 自身のリング接続用ポートがリンクダウンしたことを検出したトランジットノードが、リング障害の発生をマスターノードに伝えるために送出するメッセージ。Link Downメッセージを受信したマスターノードは、リングに障害が発生したと判断して、Healthcheckメッセージがタイムアウトしたときと同様のアクションをとる | |

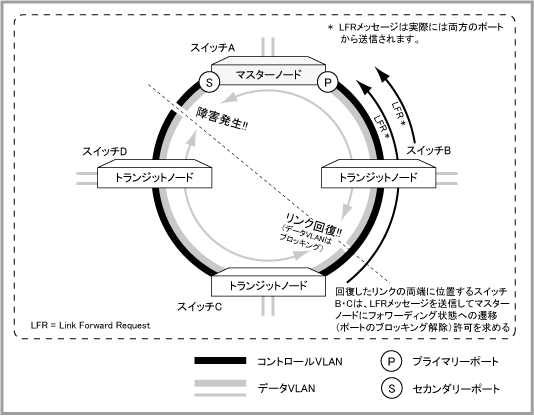

| 自身のリング接続用ポートがリンクアップしたことを検出したトランジットノードが、該当ポートをフォワーディング状態に遷移させてよいかマスターノードに許可を求めるためのメッセージ。オプション機能であるエンハンストリカバリー有効時にのみ使用される | |

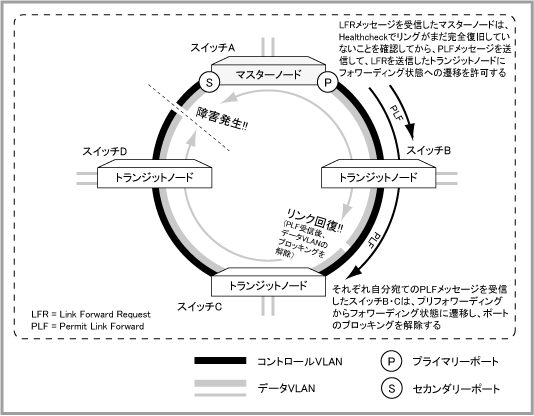

| Link Forward Requestメッセージを受信したマスターノードが、送信元のトランジットノードに対して、フォワーディング状態への遷移を許可するために送信するメッセージ。オプション機能であるエンハンストリカバリー有効時にのみ使用される |

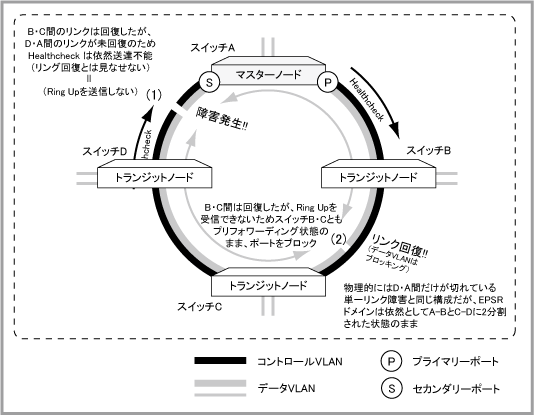

Noteマスターノードがダウンしている場合やエンハンストリカバリーに対応していない場合、他にも障害箇所があってマスターノードと通信できない場合などは、PLFメッセージを受信できませんが、その場合はマスターノード不在、すなわち、リングが完全でない（ループしていない）とみなし、一定時間後にプリフォワーディングからフォワーディング状態に遷移し、ポートのブロッキングを解除します。

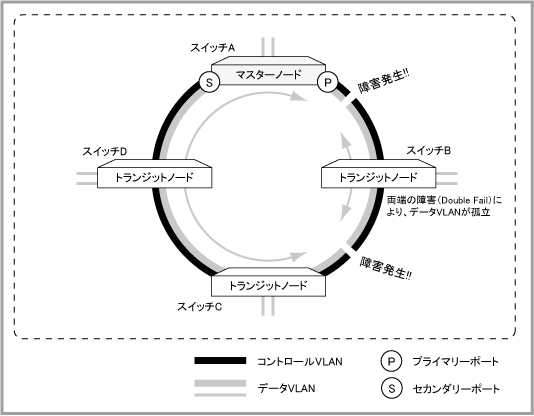

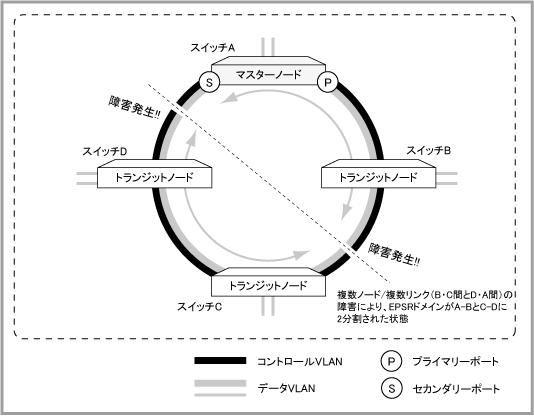

Noteエンハンストリカバリー有効時にトランジットノードがDouble Failとなってしまった場合は、両端を接続し復旧してください。

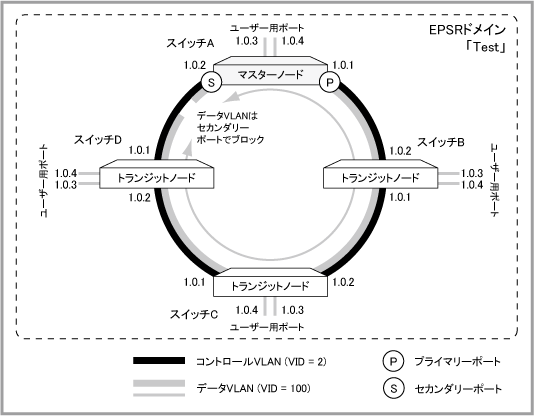

awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)#
awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 2,100 ↓ awplus(config-vlan)# exit ↓ awplus(config)#
awplus(config)# interface port1.0.1-port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk native vlan none ↓ awplus(config-if)# switchport trunk allowed vlan add 2,100 ↓ awplus(config-if)# exit ↓ awplus(config)# interface port1.0.3-port1.0.4 ↓ awplus(config-if)# switchport access vlan 100 ↓ awplus(config-if)# exit ↓ awplus(config)#
NoteコントロールVLANにはレイヤー3以上の設定（IPアドレスの設定など）を行わないでください。コントロールVLANはリングを構成・制御するためだけに存在するVLANです。
Noteリング接続用ポートとして、LACPチャンネルグループ（自動設定のトランクグループ）は使用できません。スタティックチャンネルグループ（手動設定のトランクグループ）なら可能です。
Noteリング接続用ポートは、片方がトランクグループならもう一方もトランクグループに、片方が単一ポートならもう一方も単一ポートにしなくてはなりません。一方がトランクグループでもう一方が単一ポートの設定はできません。
Noteリング接続用ポート上において、データVLANをタグなしに設定してもかまいません。この場合は、リング接続用ポートのネイティブVLANとしてデータVLANのVLAN IDを指定しておきます。
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr Test mode master controlvlan 2 primaryport port1.0.1 ↓
awplus(config-epsr)# epsr Test datavlan 100 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr Test state enabled ↓
awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)#
awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 2,100 ↓ awplus(config-vlan)# exit ↓ awplus(config)#
awplus(config)# interface port1.0.1-port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk native vlan none ↓ awplus(config-if)# switchport trunk allowed vlan add 2,100 ↓ awplus(config-if)# exit ↓ awplus(config)# interface port1.0.3-port1.0.4 ↓ awplus(config-if)# switchport access vlan 100 ↓ awplus(config-if)# exit ↓ awplus(config)#
NoteコントロールVLANにはレイヤー3以上の設定（IPアドレスの設定など）を行わないでください。コントロールVLANはリングを構成・制御するためだけに存在するVLANです。
Noteリング接続用ポートとして、LACPチャンネルグループ（自動設定のトランクグループ）は使用できません。スタティックチャンネルグループ（手動設定のトランクグループ）なら可能です。
Noteリング接続用ポートは、片方がトランクグループならもう一方もトランクグループに、片方が単一ポートならもう一方も単一ポートにしなくてはなりません。一方がトランクグループでもう一方が単一ポートの設定はできません。
Noteリング接続用ポート上において、データVLANをタグなしに設定してもかまいません。この場合は、リング接続用ポートのネイティブVLANとしてデータVLANのVLAN IDを指定しておきます。
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr Test mode transit controlvlan 2 ↓
awplus(config-epsr)# epsr Test datavlan 100 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr Test state enabled ↓
awplus(config-epsr)# epsr Test enhancedrecovery enable ↓

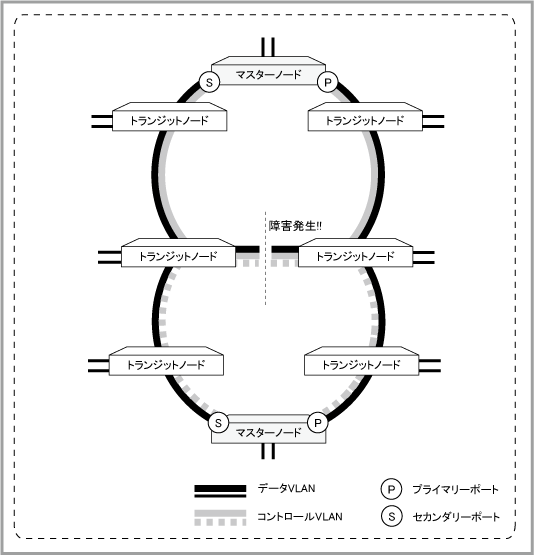

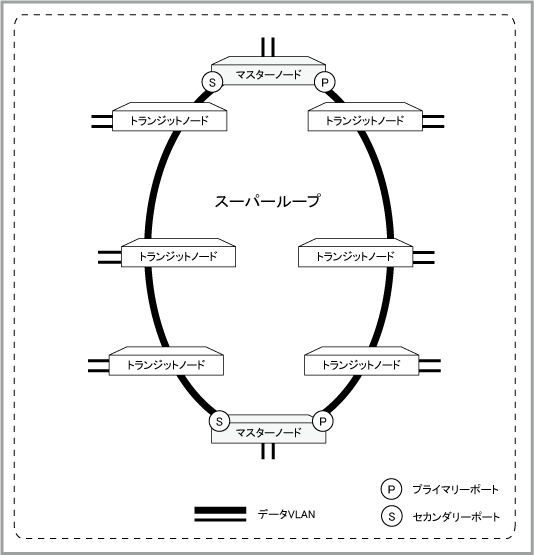

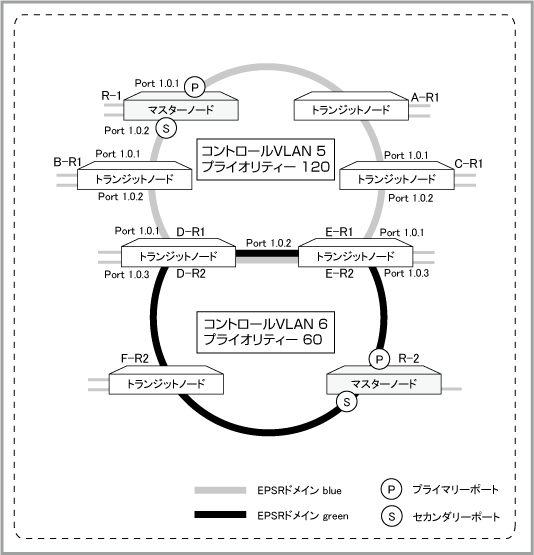

awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 5 name ctrl-blue state enable ↓ awplus(config-vlan)# vlan 40 name data-a state enable ↓ awplus(config-vlan)# exit ↓
awplus(config)# interface port1.0.1,port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 5,40 ↓ awplus# switchport trunk native vlan none ↓
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr blue mode master controlvlan 5 primaryport port1.0.1 ↓
awplus(config-epsr)# epsr blue datavlan 40 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr blue priority 120 ↓ awplus(config-epsr)# exit ↓
awplus(config-epsr)# epsr blue state enable ↓ awplus(config-epsr)# exit ↓
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 5 name controlvlan state enable ↓ awplus(config-vlan)# vlan 40 name datavlan state enable ↓
awplus(config)# interface port1.0.1,port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 5,40 ↓ awplus# switchport trunk native vlan none ↓
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr blue mode transit controlvlan 5 ↓
awplus(config-epsr)# epsr blue datavlan 40 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr blue priority 120 ↓
awplus(config-epsr)# epsr blue state enable ↓ awplus(config-epsr)# exit ↓
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 6 name ctrl-green state enable ↓ awplus(config-vlan)# vlan 40 name data-a state enable ↓ awplus(config-vlan)# exit ↓
awplus(config)# interface port1.0.1,port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 6,40 ↓ awplus(config-if)# switchport trunk native vlan none ↓
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr green mode master controlvlan 6 primaryport port1.0.1 ↓
awplus(config-epsr)# epsr green datavlan 40 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr green priority 60 ↓
awplus(config-epsr)# epsr green state enable ↓ awplus(config-epsr)# exit ↓
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 5 name ctrl-blue state enable ↓ awplus(config-vlan)# vlan 40 name data-a state enable ↓ awplus(config-vlan)# vlan 6 name ctrl-green state enable ↓ awplus(config-vlan)# exit ↓
awplus(config)# interface port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 5 ↓ awplus(config-if)# switchport trunk allowed vlan add 6 ↓ awplus(config-if)# switchport trunk allowed vlan add 40 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.1 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 5 ↓ awplus(config-if)# switchport trunk allowed vlan add 40 ↓ awplus(config-if)# exit ↓
awplus(config)# interface port1.0.3 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 6 ↓ awplus(config-if)# switchport trunk allowed vlan add 40 ↓ awplus(config-if)# exit ↓
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr blue mode transit controlvlan 5 ↓
awplus(config-epsr)# epsr blue datavlan 40 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr blue priority 120 ↓ awplus(config-epsr)# exit ↓
awplus(config-epsr)# epsr blue state enable ↓ awplus(config-epsr)# exit ↓
awplus(config-epsr)# epsr green mode transit controlvlan 6 ↓
awplus(config-epsr)# epsr green datavlan 40 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr green priority 60 ↓ awplus(config-epsr)# exit ↓
awplus(config-epsr)# epsr green state enable ↓ awplus(config-epsr)# exit ↓
awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 6 name controlvlan state enable ↓ awplus(config-vlan)# vlan 40 name datavlan state enable ↓ awplus(config-vlan)# exit ↓
awplus(config)# interface port1.0.1,port1.0.2 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allowed vlan add 6 ↓ awplus(config-if)# switchport trunk allowed vlan add 40 ↓ awplus(config-if)# exit ↓
awplus(config)# epsr configuration ↓ awplus(config-epsr)# epsr green mode transit controlvlan 6 ↓
awplus(config-epsr)# epsr green datavlan 40 ↓
Noteリング接続用ポートが所属していないVLANを指定した場合はエラーとなり設定できません。
awplus(config-epsr)# epsr green state enable ↓ awplus(config-epsr)# exit ↓
awplus(config-epsr)# epsr green priority 60 ↓ awplus(config-epsr)# exit ↓
