設定例集#74: ネットワークマップ

Note

ファームウェアバージョン5.4.9-0.1以降では、ネットワークマップ（トポロジーマップ）を利用する目的に限り、AT-AR2010Vでも下記のAMFマスター用コマンドを実行可能です。

• atmf master

• atmf topology-gui enable


本設定例では、便宜上これらのコマンドを設定したAT-AR2010Vも「AMFマスター」という言葉で表しますが、AT-AR2010Vは通常のAMFマスターとしての動作はサポートしておりませんのでご注意ください。

また、ネットワークマップ機能を利用するために必要なAMF設定については、下記の「AMFネットワークの設定（任意）」をご参照ください。

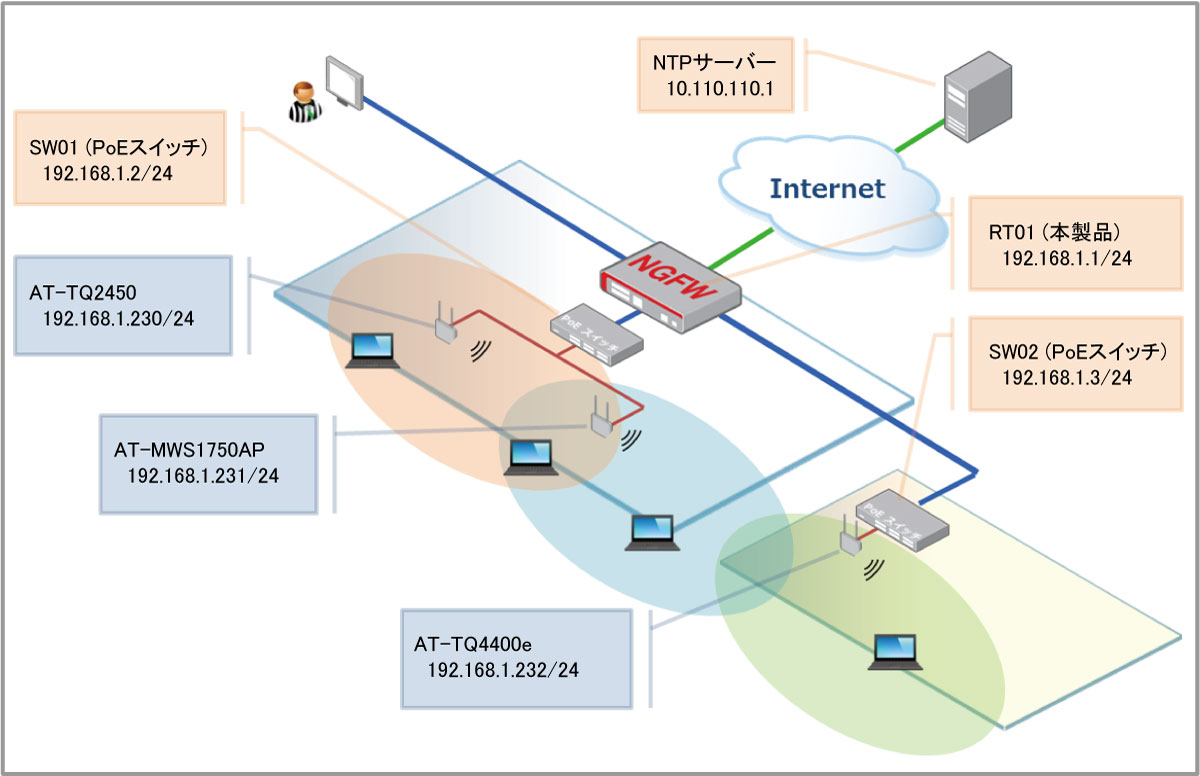

構成

事前準備

ルーターの準備（必須）

1. LAN側インターフェースにIPアドレスを設定し、Webサーバー機能を有効化します。


   awplus(config)# interface eth2 ↓
   awplus(config-if)# ip address 192.168.1.1/24 ↓
   awplus(config-if)# exit ↓
   awplus(config)# service http ↓

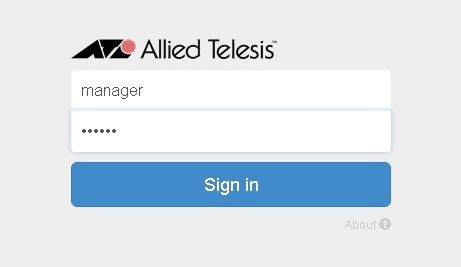

2. Webブラウザー Chrome または Firefox で「192.168.1.1」にアクセスし、管理者のユーザー名、パスワードでログインしてください。




   Note

   ネットワークマップ機能をサポートしているファームウェア、GUIファイルは以下のとおりです。


   ARシリーズ F/W	v5.4.8-2.3 以降
   GUI ファイル	arc-gui_548_10 以降


   また、AMFネットワークトポロジーの表示をサポートしているファームウェア、GUIファイルは以下のとおりです。


   ARシリーズ F/W	v5.4.9-0.1 以降
   GUI ファイル	arc-gui_549_01 以降

APの準備（使用する場合は必須）

設定

無線LANコントローラー機能の設定（任意）

AMFネットワークの設定（任意）

1. AMFマスター（本製品）に下記設定を行います。

   • ホスト名の設定（hostname）

   • AMFネットワーク名の設定（atmf network-name）

   • AMF仮想リンクの設定（atmf virtual-link）

   • AMFマスターの設定（atmf master）

   • AMFとGUIの連携機能の有効化（atmf topology-gui enableコマンド）


   awplus(config)# hostname RT01 ↓
   RT01(config)# atmf network-name AMF001 ↓
   RT01(config)# atmf virtual-link id 1 ip 192.168.1.1 remote-id 1 remote-ip 192.168.1.2 ↓
   RT01(config)# atmf virtual-link id 2 ip 192.168.1.1 remote-id 1 remote-ip 192.168.1.3 ↓
   RT01(config)# atmf master ↓
   RT01(config)# atmf topology-gui enable ↓




2. AMFメンバー（PoEスイッチ）に下記設定を行います。

   • ホスト名の設定（hostname）

   • AMFネットワーク名の設定（atmf network-name）

   • AMF仮想リンクの設定（atmf virtual-link）


   SW01の設定:


   awplus(config)# hostname SW01 ↓
   SW01(config)# atmf network-name AMF001 ↓
   SW01(config)# interface vlan1 ↓
   SW01(config-if)# ip address 192.168.1.2/24 ↓
   SW01(config-if)# exit ↓
   SW01(config)# atmf virtual-link id 1 ip 192.168.1.2 remote-id 1 remote-ip 192.168.1.1 ↓



   SW02の設定:


   awplus(config)# hostname SW02 ↓
   SW02(config)# atmf network-name AMF001 ↓
   SW02(config)# interface vlan1 ↓
   SW02(config-if)# ip address 192.168.1.3/24 ↓
   SW02(config-if)# exit ↓
   SW02(config)# atmf virtual-link id 1 ip 192.168.1.3 remote-id 2 remote-ip 192.168.1.1 ↓




3. APがAMFゲストノード機能に対応している場合はAMFゲストノードに追加します。
   本設定は必須ではありませんが、より精密なトポロジーマップが生成されるようになります。
   本構成例ではAT-TQ2450とAT-TQ4400eをAMFゲストノードとするため、APを接続するPoEスイッチのポートにゲストノード機能の設定を行います。
   ここではAMFゲストノードの機器情報を検索する方法を手動として、APに事前に割り振ったIPアドレスを指定しています。

   SW01の設定:


   SW01(config)# atmf guest-class tq_device ↓
   SW01(config-atmf-guest)# modeltype tq ↓
   SW01(config-atmf-guest)# username manager password friend ↓
   SW01(config-atmf-guest)# discovery static ↓
   SW01(config-atmf-guest)# exit ↓
   SW01(config)# interface port1.0.2 ↓
   SW01(config-if)# switchport atmf-guestlink class tq_device ip 192.168.1.230 ↓



   SW02の設定:


   SW02(config)# atmf guest-class tq_device ↓
   SW02(config-atmf-guest)# modeltype tq ↓
   SW02(config-atmf-guest)# username manager password friend ↓
   SW02(config-atmf-guest)# discovery static ↓
   SW02(config-atmf-guest)# exit ↓
   SW02(config)# interface port1.0.2 ↓
   SW02(config-if)# switchport atmf-guestlink class tq_device ip 192.168.1.232 ↓

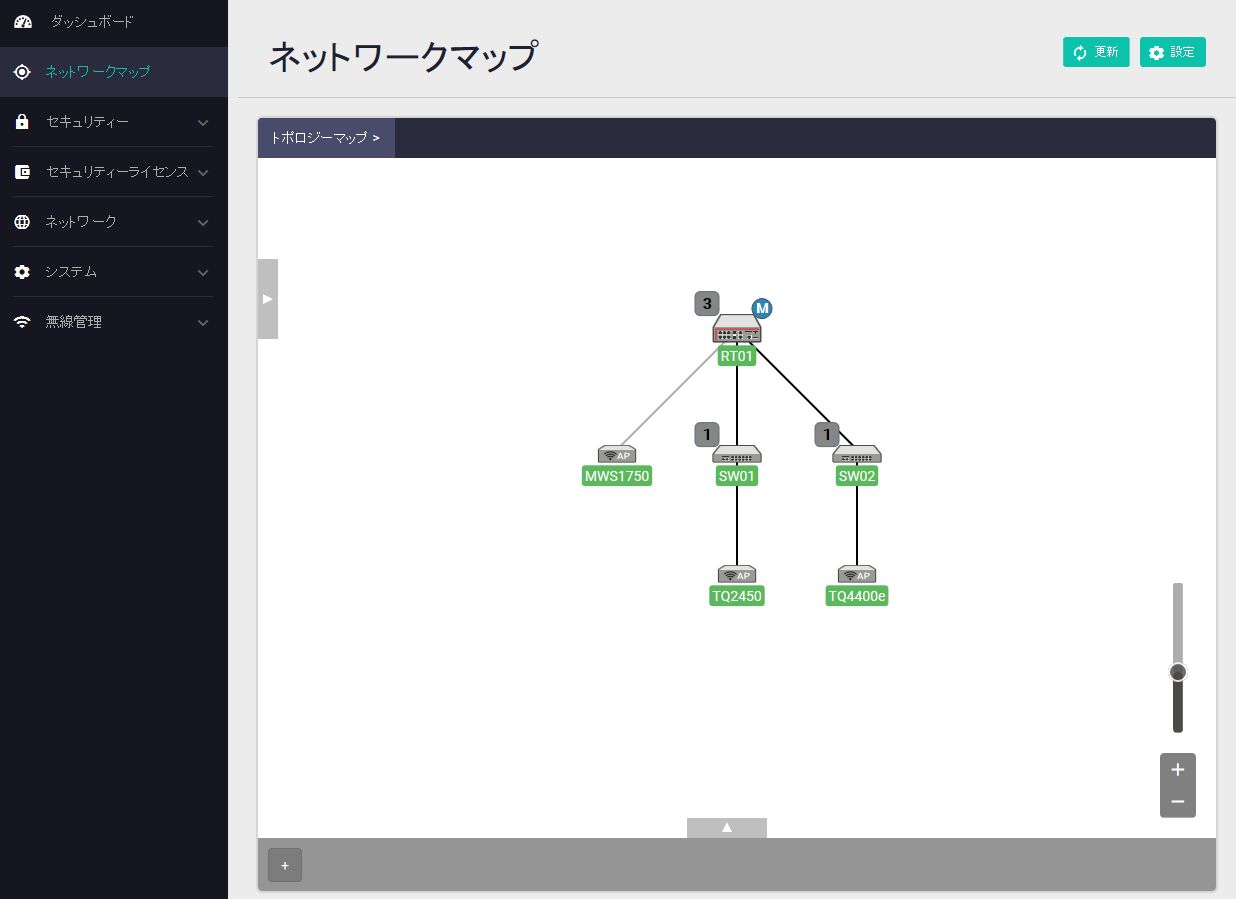

ネットワークマップの利用

トポロジーマップ

ヒートマップ

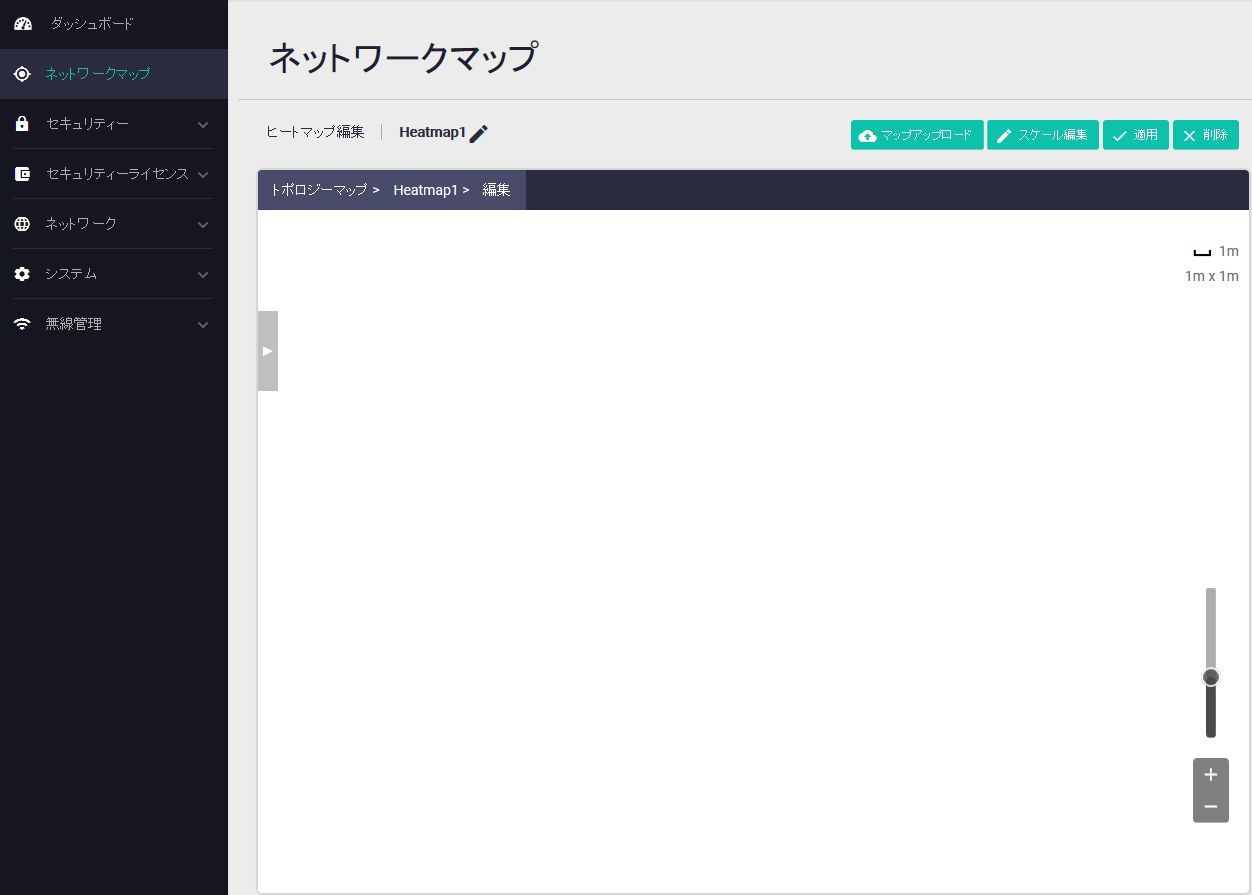

1. トポロジーマップ下部のヒートマップ一覧にある「+」ボタンを選択するとヒートマップ編集画面が表示されます。

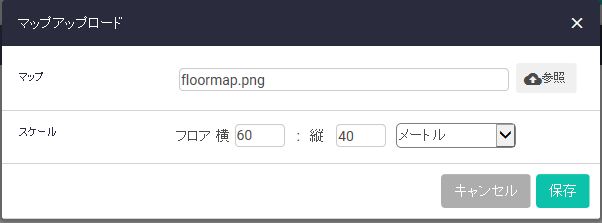

2. 「ヒートマップアップロード」ボタンをクリックして背景画像をアップロードします。
   スケールには画像の縦横の実環境での距離を入力します。この値はヒートマップの縮尺の計算や電波到達範囲の表示に利用されます。

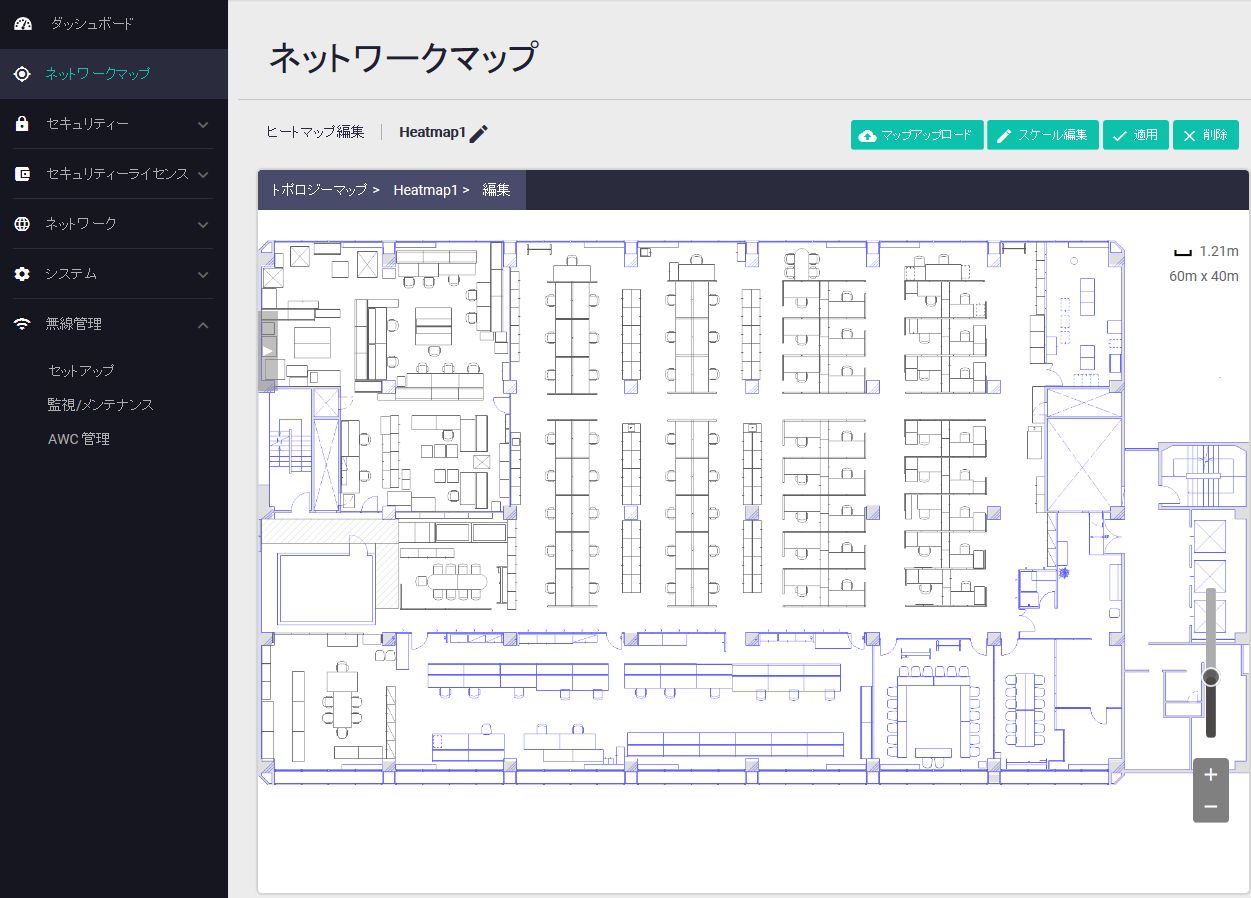

3. 成功するとアップロードした画像がヒートマップに表示されます。

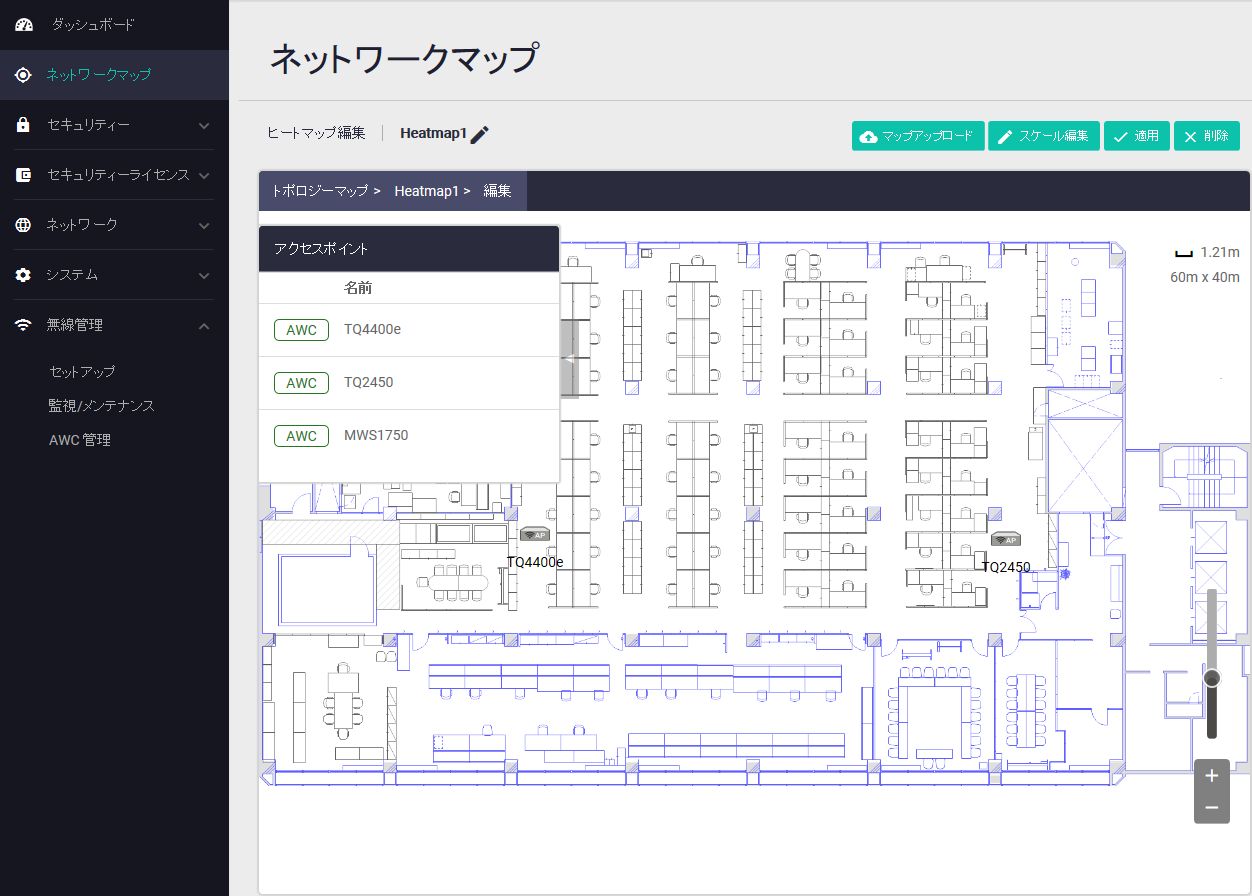

4. ヒートマップ上にAPを配置します。
   ヒートマップ左のアクセスポイント一覧からAP名を選択すると、ヒートマップにアイコンが追加されます。
   APのアイコンはドラッグ＆ドロップで自由に移動することができます。






5. 配置が完了したら「適用」ボタンをクリックして保存します。
   作成したヒートマップは画面下部のヒートマップ一覧に追加されます。

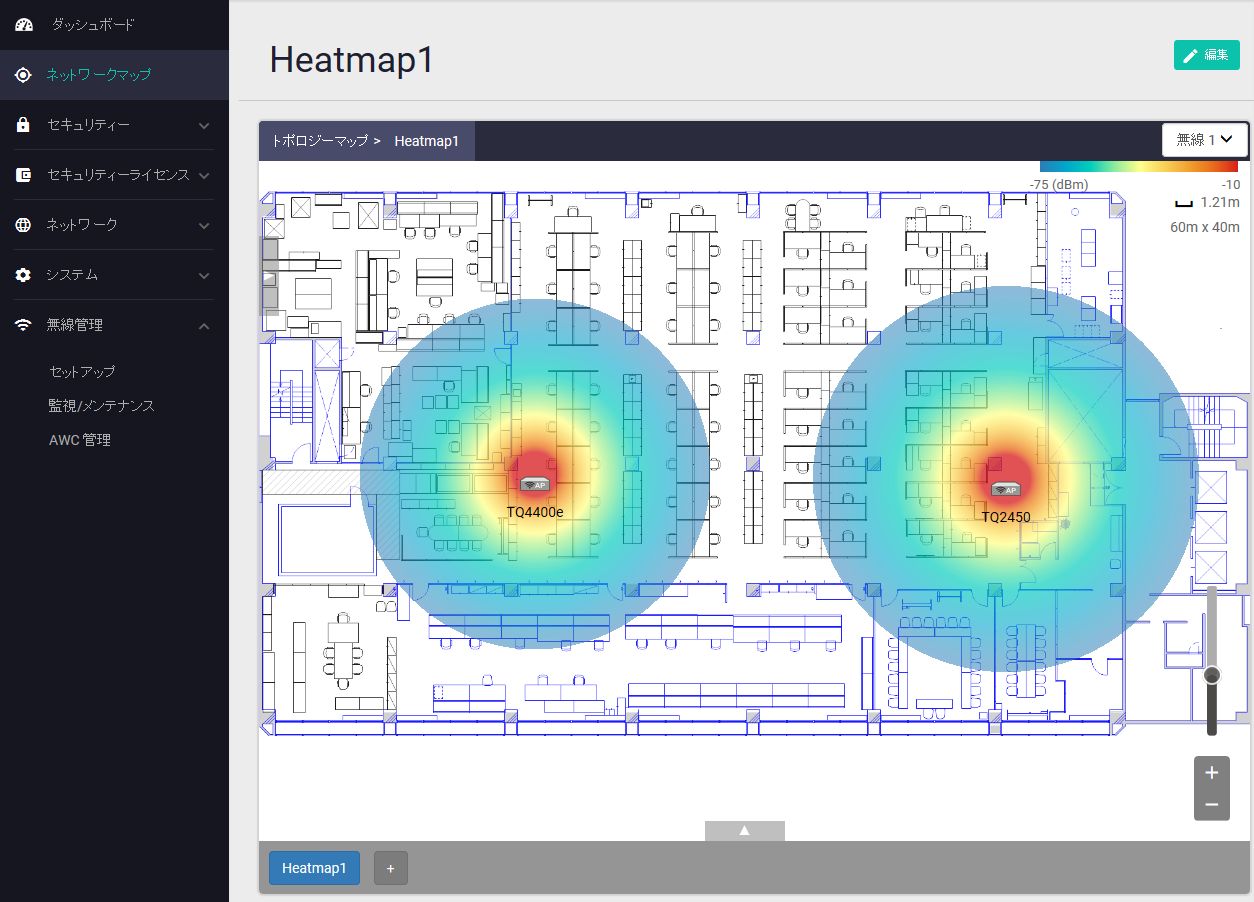

6. 保存されたヒートマップを開くとAPの電波到達範囲と電波強度を確認することができます。
