設定例集#55: インターネットアクセスログ(閲覧履歴)の取得


構成
事前設定
ルーターの設定
設定の保存
ルーターのコンフィグ
ブラックリストファイル



PPPoEによるインターネット接続環境において、URLフィルター機能を使用して特定サイトへのアクセスを遮断しつつ、配下の端末からインターネットへのアクセスログ(閲覧履歴)を取得するための設定を行います。

本設定例では、URLフィルター機能、ファイアウォール機能の通常ログに加え、下記のアクセスログを有効化して、これらをSyslogサーバーに送信します。
また、アプリケーションコントロール(DPI)を有効にすることで、DPIによって判別されたアプリケーションの情報がファイアウォールのログに含まれるよう設定します。

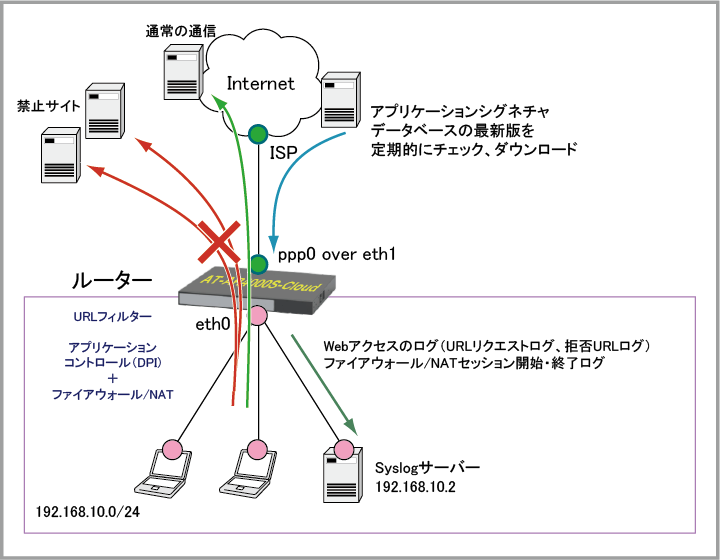

構成

ISPから提供された情報
ISP接続用ユーザー名 user@isp
ISP接続用パスワード isppasswd
PPPoEサービス名 指定なし
WAN側IPアドレス 動的割り当て(IPCP)
DNSサーバー 自動取得(IPCP)
ルーターの基本設定
WAN側物理インターフェース eth1
WAN側(ppp0)IPアドレス 接続時にISPから取得
LAN側(eth0)IPアドレス 192.168.10.1/24
Syslogサーバー 192.168.10.2
DHCPサーバー機能 有効
DHCPサーバーの設定
DHCPプール名 pool10
リース時間 2時間
対象サブネット 192.168.10.0/24
デフォルトゲートウェイ 192.168.10.1
DNSサーバー 192.168.10.1
提供するIPアドレスの範囲 192.168.10.100~192.168.10.131(32個)

事前設定


本設定例は、あらかじめ AT-AR4000S-Cloud の仮想マシンに下記インターフェースを割り当て、管理用IPアドレスを設定していることを前提としています。
仮想マシンの設定については「環境別ガイド」をご参照ください。
インターフェース名
IPv4アドレス
備考
eth0 192.168.10.1/24 管理用IPアドレス
eth1 未設定
Note
構成が異なる場合はインターフェース名などを適宜読み替えてください。


ルーターの設定

  1. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp
     ppp password isppasswd
     ip tcp adjust-mss pmtu

  3. LAN側インターフェースeth0のIPアドレスは、事前設定時に設定済みのため、次のコマンドを手で入力する必要はありません。
    interface eth0
     ip address 192.168.10.1/24

  4. URLフィルター機能の設定を行います。
    これには、url-filterblacklistprotectの各コマンドを使います。
    また、デフォルトでは拒否したURLのログしか記録されないため、log url-requestsコマンドですべてのURLリクエストを記録するよう設定します。

    URLフィルターの詳細は「UTM」/「URLフィルター」をご覧ください。
    url-filter
     blacklist blacklist.txt
     log url-requests
     protect

  5. ファイアウォールのログにアプリケーションの情報を含めるため、アプリケーションコントロール(DPI)機能の設定を行います。
    これには、dpiproviderenableの各コマンドを使います。
    アプリケーションコントロール(DPI)の詳細は「UTM」/「アプリケーションコントロール(DPI)」をご覧ください。
    dpi
     provider built-in
     enable

  6. アクセスログをSyslogサーバーに送信するため、hostログ(syslog送信先)を定義します。
    これには、loglog(filter)の各コマンドを使います。

    ログフィルター(log(filter)コマンド)では、各機能が出力する local5ファシリティー、informationalレベルのログをsyslogで送信するよう設定します。
    log host 192.168.10.2
    log host 192.168.10.2 level informational facility local5

  7. ファイアウォール/NATセッションの開始・終了ログを有効にします。
    connection-log events new end

  8. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.10.0/24

  9. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0

  10. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します(ここでは本製品・端末間の通信)
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品のWAN側インターフェースから外部への通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public log
     rule 30 permit any from public.wan.ppp0 to public
     protect

  11. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  12. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット(network
    ・リースするIPアドレス(range
    ・DNSサーバーアドレス(dns-server
    ・デフォルトゲートウェイ(default-router
    ・リース時間(lease
    ip dhcp pool pool10
     network 192.168.10.0 255.255.255.0
     range 192.168.10.100 192.168.10.131
     dns-server 192.168.10.1
     default-router 192.168.10.1
     lease 0 2 0

  13. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
    service dhcp-server

  14. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding

  15. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0

  16. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface eth0
 ip address 192.168.10.1/24
!
url-filter
 blacklist blacklist.txt
 log url-requests
 protect
!
dpi
 provider built-in
 enable
!
log host 192.168.10.2
log host 192.168.10.2 level informational facility local5
!
connection-log events new end
!
zone private
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public log
 rule 30 permit any from public.wan.ppp0 to public
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
!
end

ブラックリストファイル

■ blacklist.txt
example.com
example.net
