運用・管理 / sFlow

概要

Note

sflowコレクターとの通信はIPv4のみをサポートしています。

サンプリング

パケットフローサンプリング

Note

本製品では入力パケットに関してはマルチキャストパケット、ブロードキャストパケット、ユニキャストパケットのサンプリングができます。出力パケットに関しては学習済みユニキャストパケットのみのサンプリングとなります。

Note

入力時と出力時にパケットの内容が変化する構成（タグなしポートからタグ付きポート、ルーティング環境等）では、出力サンプリング情報のVLANタグやMACアドレス等が更新されません。

カウンターポーリング

• Generic Interface Counters

  • ifIndex

  • ifType

  • ifSpeed

  • ifDirection (0=unknown, 1=full-duplex, 2=half-duplex, 3=in, 4=out)

  • ifStatus

  • InOctets

  • InUcastpackets

  • InMulticast packets

  • InBroadcast packets

  • InDiscarded packets (= 0)

  • InPackets containing errors

  • InPackets containing unknown protocols (= 0)

  • OutOctets

  • OutUcast packets

  • OutMulticast packets

  • OutBroadcast packets

  • OutDiscarded packets

  • OutPackets containing errors

  • ifPromiscuous Mode



• Ethernet Interface Counters

  • dot3Stats Alignment Errors (= 0)

  • dot3Stats FCS Errors

  • dot3Stats Single Collision Frames (= 0)

  • dot3Stats Multiple Collision Frames

  • dot3Stats SQE Test Errors

  • dot3Stats Deferred Transmissions (= 0)

  • dot3Stats Late Collisions

  • dot3Stats Excessive Collisions

  • dot3Stats Internal Mac Transmit Errors

  • dot3Stats Carrier Sense Errors (= 0)

  • dot3Stats Frame Too Longs

  • dot3Stats Internal Mac Receive Errors

  • dot3Stats Symbol Errors (= 0)


sFlowデータグラム

sFlowエージェント

• パケットフローサンプリング

• カウンターポーリング

• 上記で取得したヘッダーサンプルとカウンター情報をsFlowデータグラムに入れ、sFlowコレクターに送信する。


Note

sFlowエージェントの設定はスイッチポートに対してのみ可能で、トランクグループ（スタティックチャンネルグループ、LACPチャンネルグループとも）やVLANインターフェースには設定できません。トランクグループやVLANインターフェースに対してsFlowの設定を行う場合は、所属するスイッチポートに設定してください。

sFlowコレクター

Note

本製品ではsFlowコレクターを5台まで登録できます。各コレクターには同じ情報が送信されます。

sFlow MIB

Note

sFlow MIBのsFlowFsReceiverとsFlowCpReceiverの値を変更後、初期値に戻すためにはsFlowを無効にする必要があります。

基本設定

sFlowエージェント

1. 筐体全体でsFlowを有効にします。これにはsflow enableコマンドを使います。


   awplus(config)# sflow enable ↓




2. sFlowエージェントのIPアドレスを設定します。これにはsflow agentコマンドを使います。
   sFlowコレクターではこのIPアドレスをsFlowエージェントの識別子として利用します。


   awplus(config)# sflow agent ip 192.168.1.1 ↓




3. sFlowコレクターのIPアドレスを登録します。これにはsflow collectorコマンドを使います。
   コレクターは5台まで登録できるため、それぞれに1～5の番号をidパラメーターで割り当てる必要があります。
   同コマンドでは、オプションのportパラメーター（コレクターのUDPポート）やmax-datagram-sizeパラメーター（コレクターに送信するsFlowデータグラムの最大サイズ）を指定することもできます。オプションパラメーターの未指定時はそれぞれのデフォルト値が使われます。


   awplus(config)# sflow collector id 1 ip 192.168.1.100 ↓

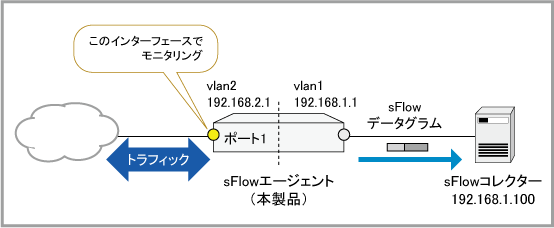

4. sFlowでモニタリングしたいスイッチポートにサンプリング周期を設定します。これにはsflow sampling-rateコマンドを使います。
   ここではポート1.0.1にサンプリング周期1000を設定します。サンプリング周期を0以外に設定することによりそのポートでパケットフローサンプリングが動作可能となります。


   awplus(config)# interface port1.0.1 ↓
   awplus(config-if)# sflow sampling-rate 1000 ↓




5. sFlowでモニタリングしたいスイッチポートにポーリング間隔を設定します。これにはsflow polling-intervalコマンドを使います。
   ここではポート1.0.1にポーリング間隔30秒を設定します。ポーリング間隔を0以外に設定することによりそのポートでカウンターポーリングが動作可能となります。


   awplus(config-if)# sflow polling-interval 30 ↓


sFlowコレクター

その他
