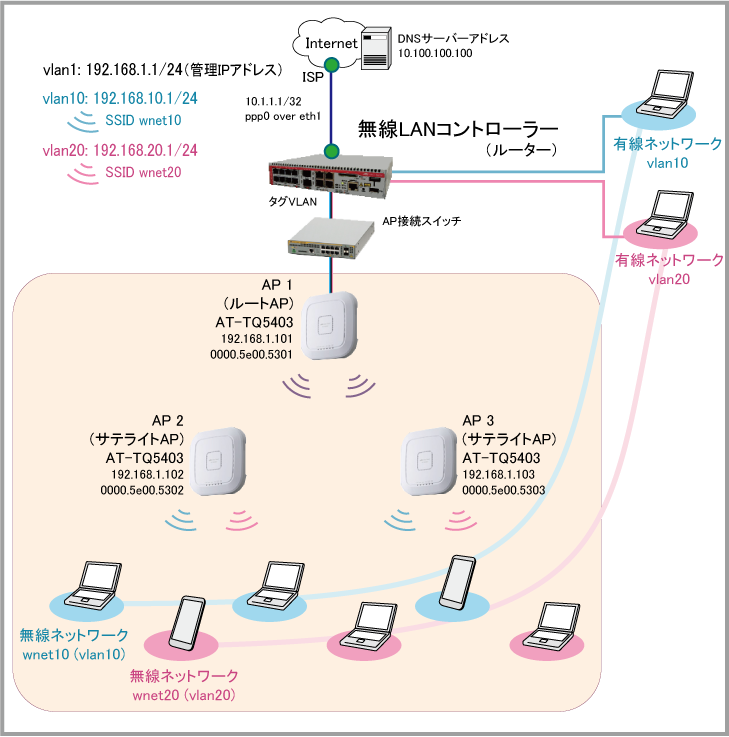

設定例集#122: 無線LANコントローラー（スマートコネクト）（GUI編）

表 1：ISPから提供された情報
ISP接続用ユーザー名	user@isp
ISP接続用パスワード	isppasswd
PPPoEサービス名	指定なし
WAN側IPアドレス	10.1.1.1/32
DNSサーバー	10.100.100.100

表 2：ルーターの基本設定
WAN側物理インターフェース	eth1
WAN側（ppp0）IPアドレス	10.1.1.1/32
LAN側（vlan1）IPアドレス	192.168.1.1/24

表 3：無線LANコントローラー
管理IPアドレス（VLAN ID）	192.168.1.1（1）
NTPサーバー機能	有効
DHCPサーバー機能	有効

表 4：アクセスポイント
番号	機種名	IPアドレス（VLAN ID）	MACアドレス	役割
1	AT-TQ5403	固定：192.168.1.101（1）	0000.5e00.5301	ルートAP
2	AT-TQ5403	DHCP：192.168.1.102（1）	0000.5e00.5302	サテライトAP
3	AT-TQ5403	DHCP：192.168.1.103（1）	0000.5e00.5303	サテライトAP

表 5：有線ネットワーク
VLAN ID	IPサブネット	備考
1	192.168.1.0/24	無線LANコントローラーと管理下APの通信に使用する管理用VLAN
10	192.168.10.0/24	ユーザーVLAN。無線ネットワーク wnet10 はこのVLANに所属する
20	192.168.20.0/24	ユーザーVLAN。無線ネットワーク wnet20 はこのVLANに所属する

表 6：無線ネットワーク
番号	SSID	VLAN ID	セキュリティー設定
番号	SSID	VLAN ID	番号	セキュリティー方式	WPAバージョン	暗号プロトコル	セキュリティーキー
1	wnet10	10	1	WPAパーソナル	WPA2	CCMP(AES)	passphrase_for_wnet
2	wnet20	20	2	WPAエンタープライズ	WPA2	CCMP(AES)	ローカルRADIUSサーバーへユーザーごとに登録

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。

ネットワークケーブルを接続せずに起動する。
起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。
自動設定を手動で削除してから設定を行う。
前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。

自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

事前準備

APの準備

無線LANコントローラーで無線管理を行うための準備として、無線LANアクセスポイント（AP）にIPアドレスを設定し、MACアドレスを確認します。

また、無線LANコントローラーの解説編で、APの機種、ファームウェアバージョンが無線コントローラーのサポート対象になっているかどうかも確認してください。

Note
無線AP単独でのIPアドレス設定、工場出荷状態への初期化については、各APのリファレンスマニュアルをご参照ください。

ルーターの準備

本製品のWeb GUIにアクセスするため、本製品に対してIPアドレスの設定とWebサーバーの有効化を行います。

Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。

LAN側インターフェースにIPアドレスを設定し、Webサーバー機能を有効化します。
```
awplus(config)# interface vlan1 ↓
awplus(config-if)# ip address 192.168.1.1/24 ↓
awplus(config-if)# exit ↓
awplus(config)# service http ↓
```
Note
起動時に、AMFネットワーク未検出時の拡張動作が機能した場合、本製品には一時的なIPアドレス「192.168.1.1」が自動設定されます。また、Webサーバー機能も自動的に有効化されるため、本手順なしにWeb GUIにアクセスできます。詳細は「Web GUIを使用するための準備」をご参照ください。
Webブラウザー Chrome または Firefox で「192.168.1.1」にアクセスし、管理者のユーザー名、パスワードでログインします。

Note
無線LANコントローラー機能において、スマートコネクトをサポートしているファームウェアは以下のとおりです。

ARシリーズ F/W v5.5.0-0.1 以降

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

手動で設定する方法 - 「運用・管理」/「システム」
NTPで自動設定する方法 - 「運用・管理」/「NTP」

本設定例では、NTPで自動設定する方法を使用します。

タイムゾーン（UTCからのオフセット）を設定します。NTPから得られる時刻情報はUTC（協定世界時）なので、必ずオフセットを指定してください。
日本標準時（JST）はUTCより9時間進んでいるので、次のように設定します。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面にアクセスして行います。
```
awplus> enable ↓
awplus# configure terminal ↓
awplus(config)# clock timezone JST plus 09:00 ↓
awplus(config)# end ↓
```
Web GUIの「システム」＞「日付と時刻」画面で「NTPの同期先を追加」をクリックします。
「NTPの同期先を追加」ダイアログでNTPサーバーの設定を行います。
「アドレス」にNTPサーバーのアドレスを入力、「種類」は「Server」を選択、「バージョン」は「4」を選択し、「適用」をクリックします。

必要ライセンス

無線LANコントローラーでスマートコネクトの設定・管理を行うためにはライセンスが必要です。
必要なライセンスや管理可能なAP台数については、スマートコネクト解説編の「必要ライセンス」をご参照ください。

ルーターの設定

スマートコネクト内のユーザーVLAN「10」とセル型ネットワーク内のユーザーVLAN「20」を作成します。
「ネットワーク基本設定」＞「インターフェース管理」画面で「インターフェース追加」をクリックします。
なお、VLAN作成は「VLAN」ページから行うこともできます。

「インターフェース種別」から「VLAN」を選択し、「VLAN ID」に「10」、「VLAN名」に「vlan10」と入力し、「適用」をクリックします。
同様にしてVLAN「20」も作成してください。
VLAN「10」と「20」にIPアドレスを指定します。
「ネットワーク基本設定」＞「インターフェース管理」画面で「vlan10」の右側にある「編集」をクリックします。

「固定IP」が選択された状態で、「IPアドレス」に「192.168.10.1/24」と入力し、「適用」をクリックします。
同様にしてVLAN「20」にIPアドレス「192.168.20.1/24」を設定してください。
LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面にアクセスして行います。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
awplus> enable ↓
awplus# configure terminal ↓
awplus(config)# no spanning-tree rstp enable ↓
```
この後もコマンド入力が必要な手順がありますので、「CLI」画面（タブ）は開いたままにしておくと便利です。
これ以降、コマンド入力の説明箇所では、本手順で開いた「CLI」画面を引き続き使う前提でコマンドモードの移動などを記述します。
WANポートeth1上にPPPoEインターフェースppp0を作成します。
「ネットワーク基本設定」＞「インターフェース管理」画面で「インターフェース追加」をクリックすると表示される「インターフェース追加」画面において、「インターフェース種別」から「PPPoE」を、「Ethernetインターフェース」から「eth1」を選択します。
また、「ユーザー名」に「user@isp」、「パスワード」に「isppasswd」を入力し、「適用」をクリックします。
Note
以下の項目は自動で設定されます。
- LCP EchoによるPPP接続状態の確認（keepalive）
- IPCPによるIPアドレスの取得要求（ip address negotiated）
- MSS書き換え（ip tcp adjust-mss）

ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

最初に内部ネットワークを表すゾーン「private」を作成します。

「セキュリティー」＞「エンティティー」画面で「ゾーン追加」をクリックしてください。

ゾーン名「private」を入力し、「適用」をクリックします。

作成されたゾーン「private」に以下の3つのネットワークを追加します。

表 8：ネットワーク
名称	IPv4サブネットアドレス	インターフェース
dhcp	0.0.0.0/0	vlan1
lan	192.168.1.0/24	なし
wireless_user	192.168.10.0/24	なし
wireless_user	192.168.20.0/24	なし

ゾーン「private」の「ネットワーク追加」をクリックしてください。

ネットワーク「dhcp」を追加するには、「名称」に「dhcp」を入力し、「IPv4サブネットアドレス」の「サブネット追加」からIPアドレス「0.0.0.0/0」を入力します。また、インターフェース欄をクリックして「vlan1」を選択し、最後に「保存」をクリックします。
同様にして、ネットワーク「lan」と「wireless_user」も追加してください。

作成したネットワーク「lan」に次の3つのホストを追加します。

表 9：ホスト
名称	IP
ap1	192.168.1.101
ap2	192.168.1.102
ap3	192.168.1.103

ゾーン「private」画面の「lan」の右向き矢印をクリックし、下の画面で「ホスト追加」をクリックしてください。

ホスト「ap1」を追加するには、「名称」に「ap1」、「IP」に「192.168.1.101」を入力し、「保存」をクリックします。
同様にして、ホスト「ap2」と「ap3」も追加してください。

同じようにして外部ネットワークを表すゾーン「public」を作成します。
「セキュリティー」＞「エンティティー」画面で「ゾーン追加」をクリックして「ゾーン追加」画面を開き、ゾーン名「public」を入力して「適用」をクリックしてください。

作成したゾーン「public」にネットワーク「wan」を追加します。IPv4サブネットアドレスは「0.0.0.0/0」、インターフェースは「ppp0」で設定します。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面から行います。
```
awplus(config)# zone public ↓
awplus(config-zone)# network wan ↓
awplus(config-network)# ip subnet 0.0.0.0/0 interface ppp0 ↓
```
Note
Web GUIでは、「ネットワーク追加」でIPv4サブネットアドレスを追加する際、インターフェースとしてPPPインターフェースやトンネルインターフェースを指定することができません。

続けて、作成したネットワーク「wan」にホスト「ppp0」を追加します。
こちらもコマンド入力が必要なため、前の設定に続いて「システム」＞「CLI」画面から以下のコマンドを実行してください。
```
awplus(config-network)# host ppp0 ↓
awplus(config-host)# ip address dynamic interface ppp0 ↓
awplus(config-host)# exit ↓
awplus(config-network)# exit ↓
awplus(config-zone)# exit ↓
```
Note
Web GUIでは、「ホスト追加」でインターフェースとしてPPPインターフェースやトンネルインターフェースを指定することができません。
ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

「セキュリティー」＞「アプリケーション」画面で「カスタムアプリケーション追加」をクリックします。

「アプリケーション」に「dhcp」、「プロトコル」に「UDP」を入力し、候補から選択します。
「宛先ポート（オプション）」の「ポート追加」からポート「67-68」を設定し、「適用」をクリックしてください。

外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
ここでは次のルールを設定します。

表 10：ファイアウォールルール
ルール	アクション	アプリケーション	送信元エンティティー	宛先エンティティー	説明
10	許可	dhcp	private.dhcp	private.dhcp	内部でのDHCPによる通信を許可します
20	許可	any	private.lan	private.lan	内部から内部への通信を許可します（ここでは本製品・無線AP間の通信）
30	許可	any	private	public	内部から外部への通信を許可します
40	許可	dns	public.wan.ppp0	public.wan	本製品のWAN側インターフェースから外部へのDNS通信を許可します
50	拒否	any	private.wireless_user	private.lan.ap1	ユーザーからアクセスポイント1への通信を破棄します
60	拒否	any	private.wireless_user	private.lan.ap2	ユーザーからアクセスポイント2への通信を破棄します
70	拒否	any	private.wireless_user	private.lan.ap3	ユーザーからアクセスポイント3への通信を破棄します

Note

無線LANコントローラーと管理下AP間の通信が遮断されないようにご注意ください。

無線端末からアクセスポイントへの通信を遮断するような設定を行っていますが、不要な場合はルール 50,60,70 を削除してください。

Note
Web GUI上ではエンティティーの区切り文字がピリオド（.）ではなくスラッシュ（/）になっています。
たとえば、ルール50の宛先エンティティー「private.lan.ap1」は「private / lan / ap1」のように表示されますが、意味は同じです。

「セキュリティー」＞「ファイアウォール」画面で「ルール追加」をクリックします。

ルール10を追加するには、「アクション」に「許可」、「アプリケーション」に「dhcp」、「送信元エンティティー」に「private / dhcp」(ゾーン「private」のネットワーク「dhcp」)、「宛先エンティティー」に「private / dhcp」を選択し、「適用」をクリックします。
同様にして残りのルール（20～70）も設定してください。

Note
Web GUIでファイアウォールルールを設定する場合、ルール番号を指定できないため、必ずルール番号順に設定してください。

ファイアウォールの設定が終わったら、「セキュリティー」＞「ファイアウォール」画面右上のスイッチをクリックしてファイアウォールを有効にしてください。

Note
ファイアウォールを有効にするときは、事前にWeb GUIへのアクセスを許可するルールが設定されていることを確認してください。

NATルールを追加します。「セキュリティー」＞「NAT」画面の「ルール追加」をクリックしてください。

「アクション」に「マスカレード」、「アプリケーション」に「any」、「送信元エンティティー」に「private」、「宛先エンティティー」に「public」を指定し、「保存」をクリックします。

NATルールを設定したら、「セキュリティー」＞「NAT」画面右上のスイッチをクリックしてNATを有効にしてください。
DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。
「ネットワーク基本設定」＞「DNSクライアント」画面で「サーバー追加」をクリックし、表示された下記の画面でIPアドレスに「10.100.100.100」を入力し、「適用」をクリックしてください。
DNSリレー機能を有効にします。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面から行います。
```
awplus(config)# ip dns forwarding ↓
```
デフォルト経路をPPPインターフェースppp0に向けます。
「ネットワーク基本設定」＞「スタティック経路」画面で「スタティック経路の追加」をクリックし、表示された下記の画面で「宛先ネットワーク」に「0.0.0.0/0」、「ゲートウェイ/インターフェース」に「ppp0」を指定し、「適用」をクリックします。

DHCPサーバー機能の設定を行います。
「ネットワークサービス」＞「DHCPサーバー」画面で「新規DHCPプール」をクリックし、表示された下記の画面でDHCPプールを設定します。
下記の表にしたがい3つのDHCPプールを設定してください。

表 11：DHCPプール
DHCPプール名	ネットワーク	デフォルトゲートウェイ	リース時間	IPアドレス範囲		DNSサーバー
DHCPプール名	ネットワーク	デフォルトゲートウェイ	リース時間	開始	終了	DNSサーバー
pool1	192.168.1.0/24	なし	任意	192.168.1.101	192.168.1.110	なし
user1	192.168.10.0/24	192.168.10.1	任意	192.168.10.201	192.168.10.210	なし
user2	192.168.20.0/24	192.168.20.1	任意	192.168.20.201	192.168.20.210	なし

作成したプール「pool1」にホストを追加します。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面から以下のコマンドを実行してください。

awplus(config)# ip dhcp pool pool1 ↓
awplus(dhcp-config)# host 192.168.1.101 0000.5e00.5301 ↓
awplus(dhcp-config)# host 192.168.1.102 0000.5e00.5302 ↓
awplus(dhcp-config)# host 192.168.1.103 0000.5e00.5303 ↓

設定が終わったら、「ネットワークサービス」＞「DHCPサーバー」画面右上のスイッチをクリックして、DHCPサーバーを有効化してください。

APがWPAエンタープライズで使用するRADIUSサーバーとして、本製品のローカルRADIUSサーバーを設定します。
「ネットワークサービス」＞「RADIUSサーバー」画面右上のスイッチをクリックして、RADIUSサーバーを有効化してください。

各APをRADIUSクライアント（NAS）として登録します。

「NAS」セクションの「NAS追加」をクリックしてください。

NASを登録するには、「NAS」追加画面で下記の表のように設定し、「適用」をクリックします。

表 12：NAS
NAS 共有パスワード

192.168.1.101 nas123456

192.168.1.102 nas123456

192.168.1.103 nas123456

ここには示していませんが、上記の設定後、WPAエンタープライズの認証で使用するユーザーをローカルRADIUSサーバーに登録してください。
APが使用すべきRADIUSサーバーの設定を行います。
「ネットワークサービス」＞「RADIUSクライアント」画面で「サーバー追加」をクリックします。

「RADIUSサーバー」に「192.168.1.1」、「共有パスワード」に「nas123456」を指定し、「適用」をクリックします。

次に、サーバーグループを追加します。
「ネットワークサービス」＞「RADIUSクライアント」画面で「グループ追加」をクリックし、表示された下記の画面で「グループ」に「wpa4login」、「サーバー」に「192.168.1.1」を指定して、「適用」をクリックします。
ルーター自身を権威あるNTPサーバーとして動作させます。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面から行います。
```
awplus(config)# ntp master ↓
```

表 12：NAS
NAS	共有パスワード
192.168.1.101	nas123456
192.168.1.102	nas123456
192.168.1.103	nas123456

ここから、無線管理のセットアップを開始します。
無線LANコントローラーの管理IPアドレス（APとの通信に使用するIPアドレス）を指定し、無線LANコントローラー機能を有効にします。
「Vista manager mini」＞「無線管理」＞「セットアップ」画面で「管理IPアドレス」から「192.168.1.1」を選択したのち、画面右上のスイッチをクリックして無線管理を有効化してください。

次に、無線ネットワーク「1」「2」を作成します。
無線ネットワーク「1」のSSIDは「wnet10」、セキュリティー方式はWPAパーソナルで、
無線ネットワーク「2」のSSIDは「wnet20」、セキュリティー方式はWPAエンタープライズとします。

「Vista manager mini」＞「無線管理」＞「セットアップ」画面で「ネットワーク」タブを選択し、右上の「ネットワーク追加」をクリックします。

無線ネットワーク「1」を作成するには、以下のように設定します。

表 13：ネットワーク1
SSID	wnet10
説明	任意
ステータス	通常
セキュリティー	WPAパーソナル
キー	passphrase_for_wnet

「拡張設定」をクリックし、「VLAN ID」に「10」を入力して、「保存」をクリックします。

同様にして、無線ネットワーク「2」を以下のように設定し、「保存」をクリックします。

表 14：ネットワーク2
SSID	wnet20
説明	任意
ステータス	通常
セキュリティー	WPAエンタープライズ
RADIUS 認証グループ	wpa4login
RADIUS アカウンティンググループ	wpa4login
ダイナミックVLAN	無効
VLAN ID(拡張設定)	20

次に、SCプロファイル「1」を作成します。
ここでは無線2を使用します。
「Vista manager mini」＞「無線管理」＞「セットアップ」画面で「アクセスポイント」タブをクリックし、「スマートコネクトプロファイル追加」をクリックしてください。

以下のように設定します。

表 15：SCプロファイル
名前 smart-connect-profile 1

SSID awc-smart-connect

キー 1234567890abcdef

無線 2

チャンネル Auto

表 15：SCプロファイル
名前	smart-connect-profile 1
SSID	awc-smart-connect
キー	1234567890abcdef
無線	2
チャンネル	Auto

次に、APプロファイル「1」を作成します。
無線1（2.4GHz）のVAP「0」でネットワーク「1」を、VAP「1」でネットワーク「2」をセル型として運用するものとします。
また、スマートコネクト設定を行います。
「Vista manager mini」＞「無線管理」＞「セットアップ」画面で「アクセスポイント」タブをクリックし、「プロファイル追加」をクリックしてください。

「一般」タブでは以下のように設定します。

表 16：プロファイル一般
名前	ap-profile 1
モデル	AT-TQ5403
カントリーコード	Japan
無線1	有効
	wnet10 - Channel Blanket OFF
	wnet20 - Channel Blanket OFF

「スマートコネクト」タブを選択し、以下のように設定します。

上記のとおり設定したら、「適用」をクリックします。

次に、「スマートコネクト」タブを選択し、「編集」ボタンをクリックしてスマートコネクトダイアログを開き、チャンネルに「48」を指定します。

上記のとおり設定したら、「適用」をクリックします。

AP「1」「2」「3」を登録します。
本設定例では、手動でアクセスポイントを追加します。
自動セットアップ機能を利用する場合は、「Web GUI」/「Vista Manager mini - 無線管理」の「セットアップ / スタート / 自動セットアップ」をご参照ください。

「Vista manager mini」＞「無線管理」＞「セットアップ」画面で「アクセスポイント」タブをクリックし、「アクセスポイント追加」ををクリックしてください。

それぞれ以下のように設定し、「適用」をクリックして各APを追加してください。

表 17：アクセスポイント
アクセスポイント	名前	MACアドレス	IPアドレス	プロファイル
AP1	ap1	0000.5e00.5301	192.168.1.101	ap-profile 1
AP2	ap2	0000.5e00.5302	192.168.1.102	ap-profile 1
AP3	ap3	0000.5e00.5303	192.168.1.103	ap-profile 1

AWC機能を有効にします。Web GUIの左メニューから「Visa Manager mini」＞「無線管理」＞「AWC管理」をクリックします。

初期設定ではAWCの計算開始は毎日 15:00、計算結果適用は毎日 03:00 に設定されています。
「AWC管理」画面を開くと、その時点で初期設定がコンフィグレーションに反映されます。

Note
AWC機能はセル型の無線バンドのみ対象となります。

Note
GUIから自動設定されるAWCスケジュールの初期設定は、AWC計算結果を適用するためのタスクが「1000」、AWC計算を実行するためのタスクが「1001」としてRunning-config上に自動登録されます。AWC機能を使用しない場合は、「計算タスク編集」を選択し、「AWC 計算」ダイアログから「状態」を「無効」にしてください。
スイッチを接続するポートの設定を行います。
ここではポート1をスイッチと接続するものとします。
「ネットワーク基本設定」＞「VLAN」画面を開きます。
「VLAN」から「VLAN10」を選択した状態で、左図の「ポート1」部分を2回クリックします（タグVLANとして設定します）。
「ポート1」部分が「VLAN10」の色の「T」マークになったのを確認し、「適用」をクリックしてください。

同様にして、「VLAN20」を選択した状態で、左図の「ポート1」部分をクリックし、「適用」をクリックします（タグVLANとして設定します）。
「ポート1」部分にカーソルを合わせて、「VLAN10」と「VLAN20」が表示されることを確認します。

ルーターへの設定は以上です。

スイッチの設定

スイッチのWeb GUIにアクセスするため、スイッチのCLIからLAN側インターフェースにIPアドレスを設定します。
```
awplus(config)# interface vlan1 ↓
awplus(config-if)# ip address 192.168.1.2/24 ↓
awplus(config-if)# exit ↓
```
Note
起動時に、AMFネットワーク未検出時の拡張動作が機能した場合、本製品にはルーターに設定したDHCPサーバーからIPアドレスが割り振られるため、IPアドレスの設定は不要です。該当IPアドレスを使用して、Web GUIにアクセスしてください。
Webブラウザー Chrome または Firefox で「192.168.1.2」にアクセスし、管理者のユーザー名、パスワードでログインします。

Note
Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
セル型ネットワーク内のユーザーVLAN「10」とVLAN「20」を作成します。
スイッチのGUIにアクセスし、「ネットワーク基本設定」＞「VLAN」画面を開きます。
「VLAN追加」をクリックし、それぞれ以下のように設定し、適用をクリックします。

表 18：スイッチ上に作成するVLAN
インターフェース種別 VLAN ID VLAN名

VLAN 10 cell_user1

VLAN 20 cell_user2
無線コントローラーに接続するポートの設定を行います。
ここではポート1を使用します。
「ネットワーク基本設定」＞「VLAN」画面を開き、ルーターの設定と同様にして、ポート1にVLAN「10」と「20」をタグ付きポートとして設定します。
無線APを接続するスイッチのポートに前述のスマートコネクト用管理VLANを設定します。
ポート3にAPを接続する場合、ポート3にタグVLANとして、VLAN「10」、VLAN「20」を設定します。
スマートコネクト用管理VLANを設定するポートでは、MACアドレススラッシングプロテクション機能を無効にします。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面にアクセスして行います。
```
awplus(config)# interface port1.0.3 ↓
awplus(config-if)# thrash-limiting action none ↓
awplus(config-if)# exit ↓
```
次の手順でもコマンド入力が必要ですので、「CLI」画面（タブ）は開いたままにしておきます。
スイッチポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。
本設定はコマンド入力が必要なため、「システム」＞「CLI」画面から行います。
```
awplus(config)# no spanning-tree rstp enable ↓
```
スイッチへの設定は以上です。ルーターとスイッチへの設定が完了したらルーター、スイッチ、無線APを接続してください。

表 18：スイッチ上に作成するVLAN
インターフェース種別	VLAN ID	VLAN名
VLAN	10	cell_user1
VLAN	20	cell_user2

APの接続

設定が完了したら、次の手順でAPを接続し、スマートコネクトネットワークを構築します。

最初にルートAPを有線ネットワークに接続してください。
ルートAPが管理下に入ったことを確認したら、サテライトAPを工場出荷状態で起動してください。

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。
各機器のGUI画面右上「保存」を押すと、保存できます。

備考

無線LANコントローラーでは下記のステータスを確認できます。

管理下APのステータス確認

登録したAPのステータスは、「Vista Manager mini」＞「無線管理」＞「監視」画面で確認できます。

スマートコネクトのステータス確認

スマートコネクトAPの状態は「監視」画面の「スマートコネクト」タブで確認できます。

PN: 613-002107 Rev.AZ
