Note以下の説明には、Azure固有の用語が多く含まれています。Azureの各種用語や概念、より詳細な情報については、Azureのドキュメントを参照してください。また、掲載している画面例は作成時のものであり、変更される場合があります。あらかじめご了承ください。
Noteこのプロセスが必要なのは本製品の初回インストール時だけです。Azure上で本製品の使用を開始した後で、本製品のファームウェアを更新するときには、software-upgradeコマンドを使用します（「ファームウェアの更新」参照）。
ubuntu@ubuntu-pc:/mnt/cdrom$ mkdir ~/tmp
NoteLinuxなどのUNIX系OSにおいて「~」（チルダ）はログインユーザーのホームディレクトリーを表します。そのため、ホームディレクトリーが /home/ubuntu の場合、~/tmp は /home/ubuntu/tmp を表します。
ubuntu@ubuntu-pc:/mnt/cdrom$ cd ~/tmp
.）にコピーします。ubuntu@ubuntu-pc:~/tmp$ cp /mnt/cdrom/AR4000S-Cloud-5.5.3-2.1.vhd.gz .
ubuntu@ubuntu-pc:~/tmp$ gunzip AR4000S-Cloud-5.5.3-2.1.vhd.gz
| リソース グループ名 | ar4000s |
| ストレージ アカウント名 | ar4000sstore |
| ストレージ コンテナー名 | ar4000svhds |
| アップロードするVHDファイル名 | AR4000S-Cloud-5.5.3-2.1.vhd |
| アップロード後のVHDファイル名（BLOB名） | AR4000S-Cloud-5.5.3-2.1.vhd |
| カスタムイメージ名 | ar4000s-5.5.3-2.1 |
ubuntu@ubuntu-pc:~/tmp$ az login
To sign in, use a web browser to open the page https://aka.ms/devicelogin and enter the code XXXXXXXXX to authenticate.
...
ubuntu@ubuntu-pc:~/tmp$ az group create --location japaneast --name ar4000s
ubuntu@ubuntu-pc:~/tmp$ az storage account create --resource-group ar4000s --name ar4000sstore --sku Standard_LRS
Noteストレージアカウント名はAzureアカウント内で一意にする必要があります。
NoteSKUはパフォーマンスレベルやデータ冗長化レベルの組み合わせを表すもので、それぞれの内容に応じた料金が設定されます。詳しくはAzureの関連ドキュメントをご参照ください。
ubuntu@ubuntu-pc:~/tmp$ az storage container create --account-name ar4000sstore --name ar4000svhds
ubuntu@ubuntu-pc:~/tmp$ az storage blob upload --account-name ar4000sstore --container-name ar4000svhds --name AR4000S-Cloud-5.5.3-2.1.vhd --type page --file AR4000S-Cloud-5.5.3-2.1.vhd
NoteVHDイメージファイルのBLOBタイプ（--type）は「page」にする必要があります。
ubuntu@ubuntu-pc:~/tmp$ az storage blob url --account-name ar4000sstore --container-name ar4000svhds --name AR4000S-Cloud-5.5.3-2.1.vhd --output tsv
https://ar4000sstore.blob.core.windows.net/ar4000svhds/AR4000S-Cloud-5.5.3-2.1.vhd
ubuntu@ubuntu-pc:~/tmp$ az image create --resource-group ar4000s --name ar4000s-5.5.3-2.1 --os-type Linux --source https://ar4000sstore.blob.core.windows.net/ar4000svhds/AR4000S-Cloud-5.5.3-2.1.vhd
NoteカスタムイメージのOSタイプ（--type）は「Linux」にする必要があります。

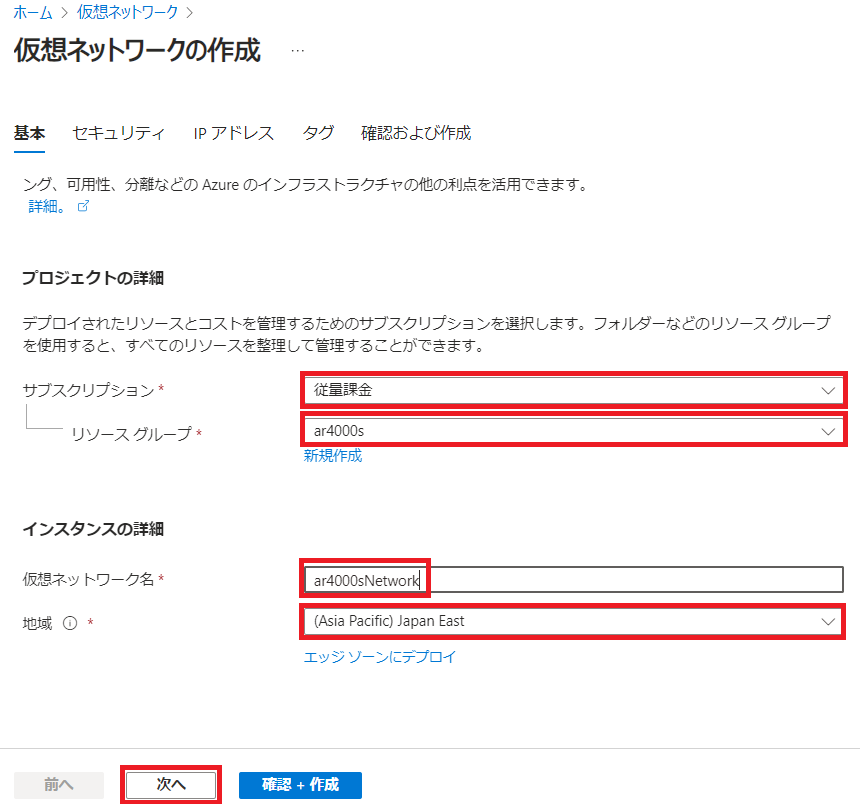

| サブスクリプション | 適切なものを選択 |
| リソース グループ | 「ar4000s」を選択 |

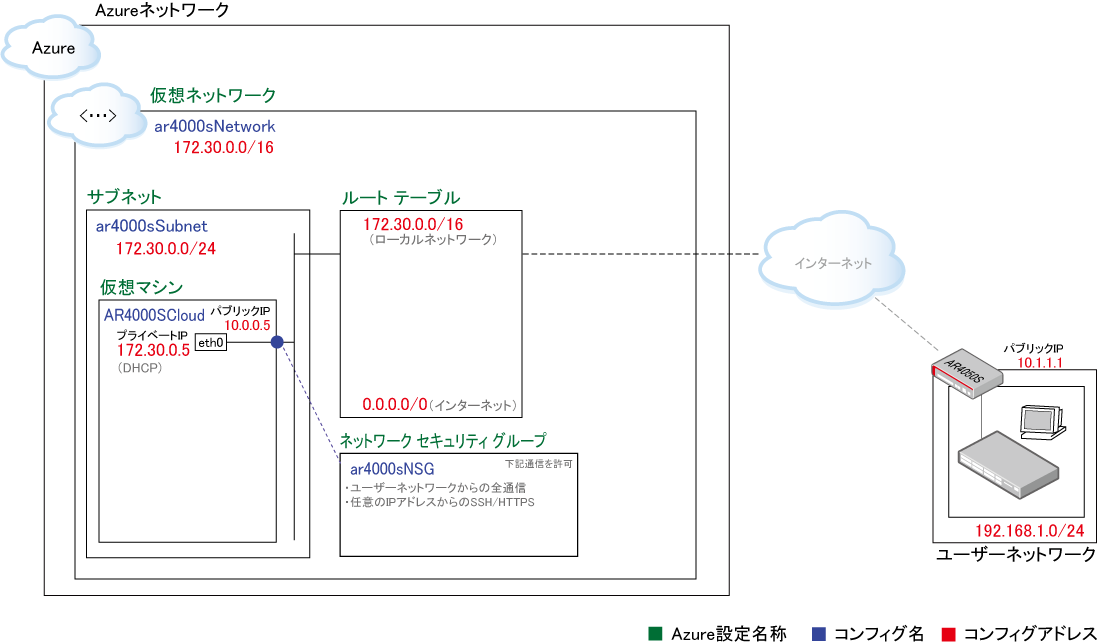

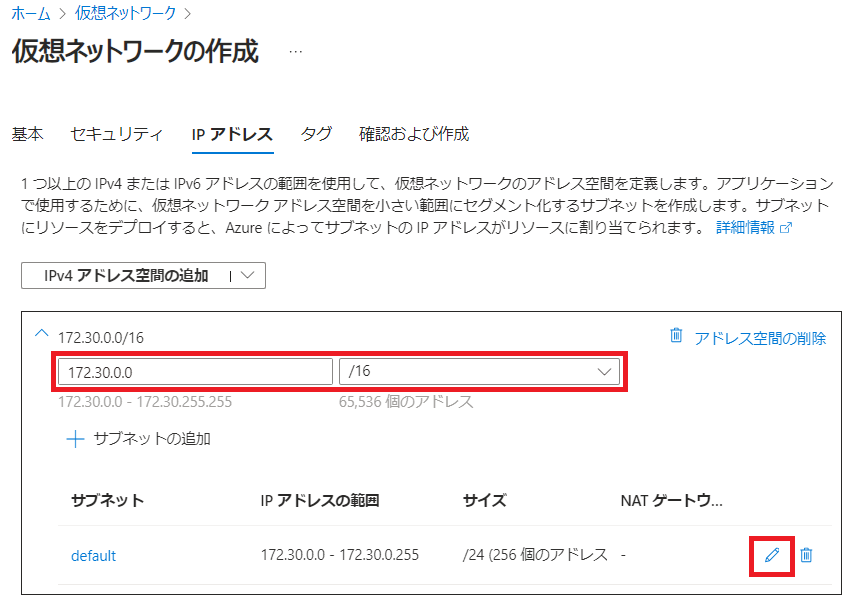

| 仮想ネットワーク名 | ar4000sNetwork |
| 地域 | 適切なものを選択 |
| アドレス入力欄 | 172.30.0.0/16 |
| 名前 | ar4000sSubnet |
| IPv4アドレスの範囲 | 172.30.0.0/16 |
| 開始アドレス | 172.30.0.0 |
| サイズ | /24 |

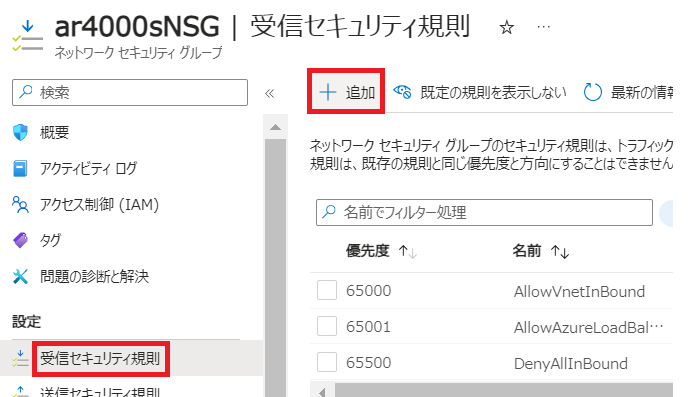

| 100 | AllowFromUserNetwork | 192.168.1.0/24 | すべて | すべて | 許可 |
| 110 | AllowSSH | 10.1.1.1（ユーザーネットワーク側ルーターのパブリックIPアドレス） | すべて | SSH (22/TCP) | 許可 |
| 120 | AllowHTTPS | 10.1.1.1（ユーザーネットワーク側ルーターのパブリックIPアドレス） | すべて | HTTPS (443/TCP) | 許可 |
Noteネットワーク セキュリティ グループのセキュリティ規則には、デフォルトでいくつか暗黙のルールが最後尾に定義されており、仮想ネットワーク（VPN接続したネットワークなども含む）内の通信は許可、その他の通信は拒否するよう設定されています。そのため、優先度「100」のルールは実際には不要ですが、ここではわかりやすさのため明示的に設定しています。

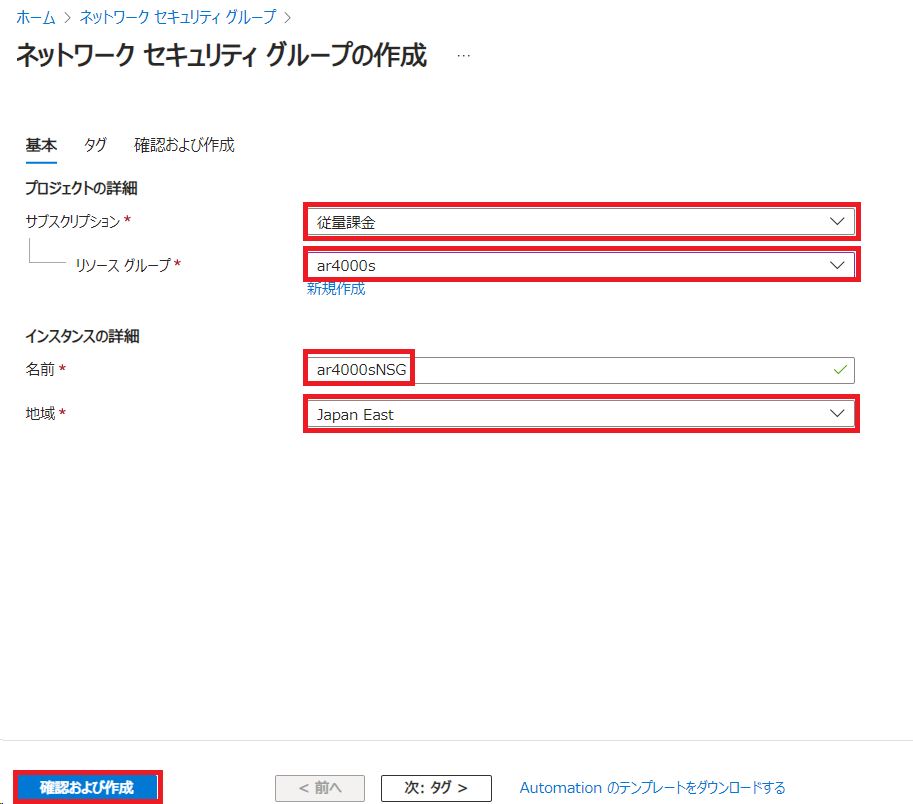

| サブスクリプション | 適切なものを選択 |
| リソース グループ | 「ar4000s」を選択 |
| 名前 | ar4000sNSG |
| 場所 | 適切なものを選択 |

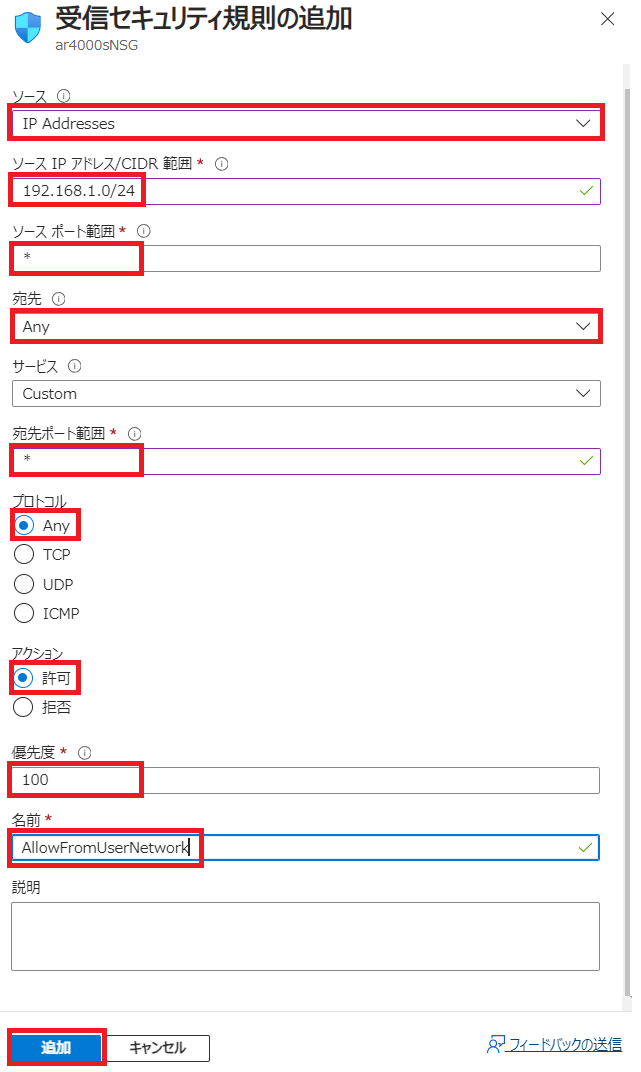

| ソース | IP Addressesを選択 |
| ソースIPアドレス/CIDR範囲 | 192.168.1.0/24 |
| ソースポート範囲 | * |
| 宛先 | Any（デフォルト） |
| 宛先ポート範囲 | * |
| プロトコル | Any |
| アクション | 許可（デフォルト） |
| 優先度 | 100（デフォルト。ルールの処理順序。100～4096の範囲で100がもっとも優先されます） |
| 名前 | AllowFromUserNetwork |

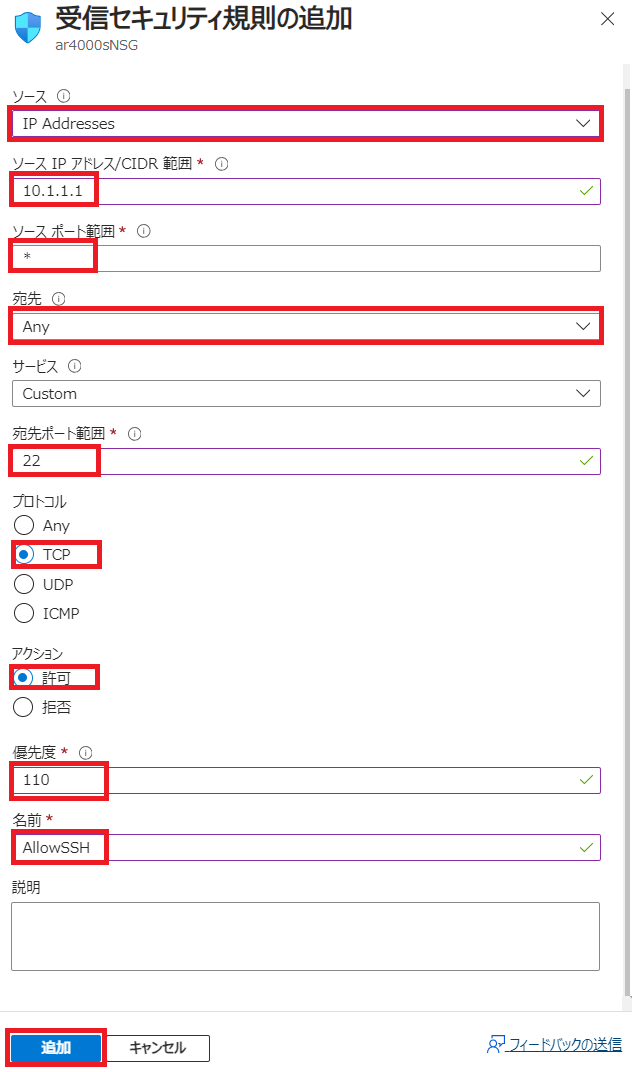

| ソース | IP Addressesを選択 |
| ソースIPアドレス/CIDR範囲 | 10.1.1.1 |
| ソースポート範囲 | * |
| 宛先 | Any（デフォルト） |
| 宛先ポート範囲 | 22 |
| プロトコル | TCP |
| アクション | 許可（デフォルト） |
| 優先度 | 110（デフォルト。ルールの処理順序。100～4096の範囲で100がもっとも優先されます） |
| 名前 | AllowSSH |

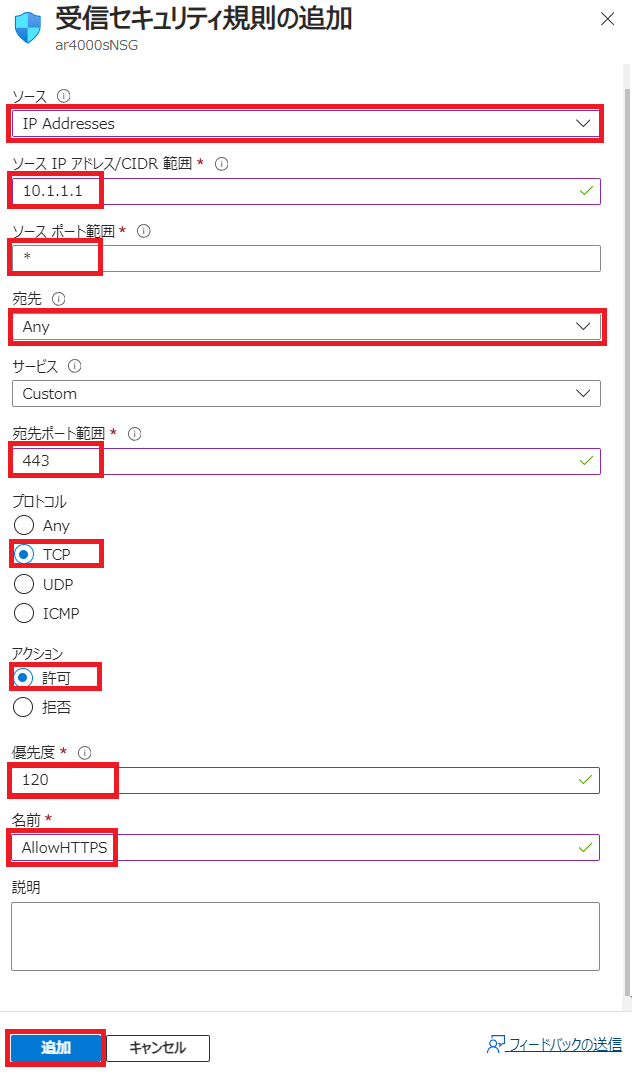

| ソース | IP Addressesを選択 |
| ソースIPアドレス/CIDR範囲 | 10.1.1.1 |
| ソースポート範囲 | * |
| 宛先 | Any（デフォルト） |
| 宛先ポート範囲 | 443 |
| プロトコル | TCP |
| アクション | 許可（デフォルト） |
| 優先度 | 120（デフォルト。ルールの処理順序。100～4096の範囲で100がもっとも優先されます） |
| 名前 | AllowHTTPS |

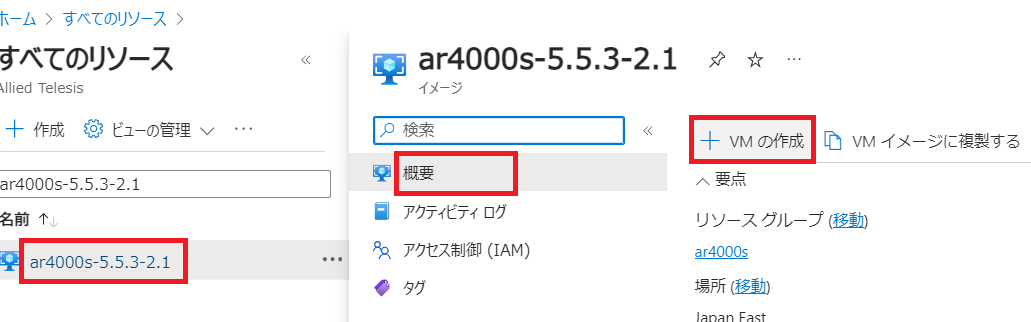

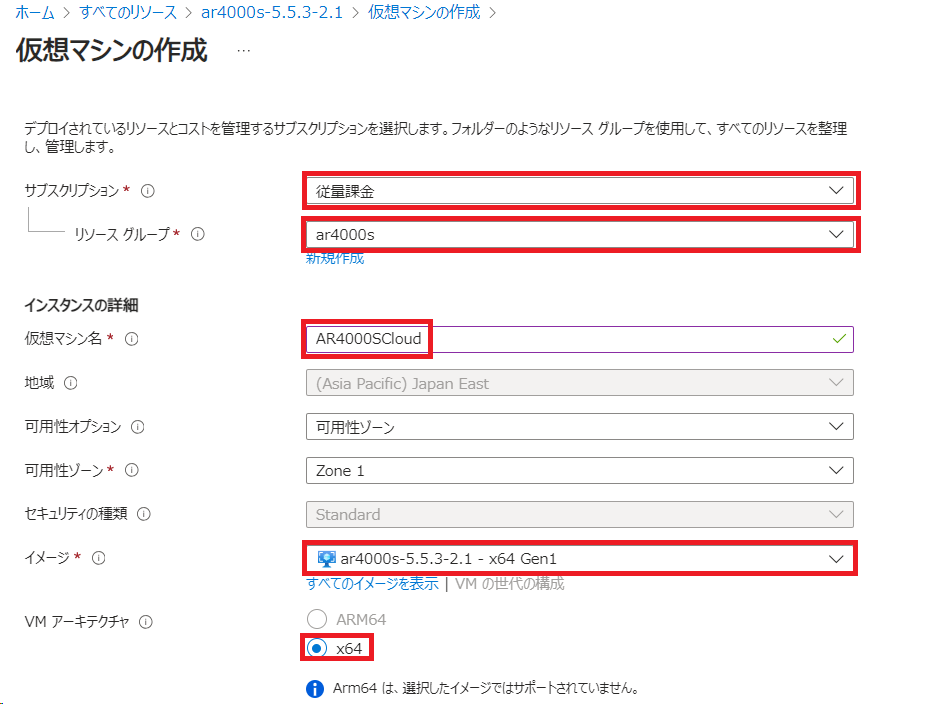

| サブスクリプション | 適切なものを選択 |
| リソースグループ | 「ar4000s」を選択 |
| 仮想マシン名 | AR4000SCloud |
| 地域 | 適切なものを選択 |
| イメージ | ar4000s-5.5.3-2.1を選択 |
| VMアーキテクチャ | x64を選択 |

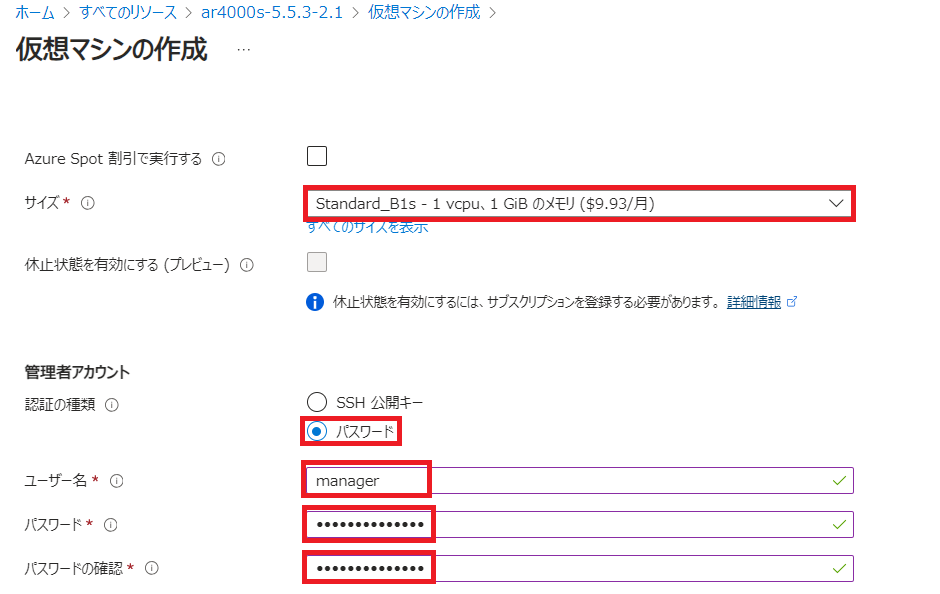

| サイズ | Standard_B1s |
| 認証の種類 | パスワード |
| ユーザー名 | manager |
| パスワード | Friend!Friend! |
| パスワードの確認 | Friend!Friend! |
Noteここで指定したユーザー名、パスワードは本製品の仮想マシンには反映されません。
本製品への初回ログイン時には初期設定のユーザー名「manager」とパスワード「friend」でログインし、ログイン後にパスワードを変更してください。

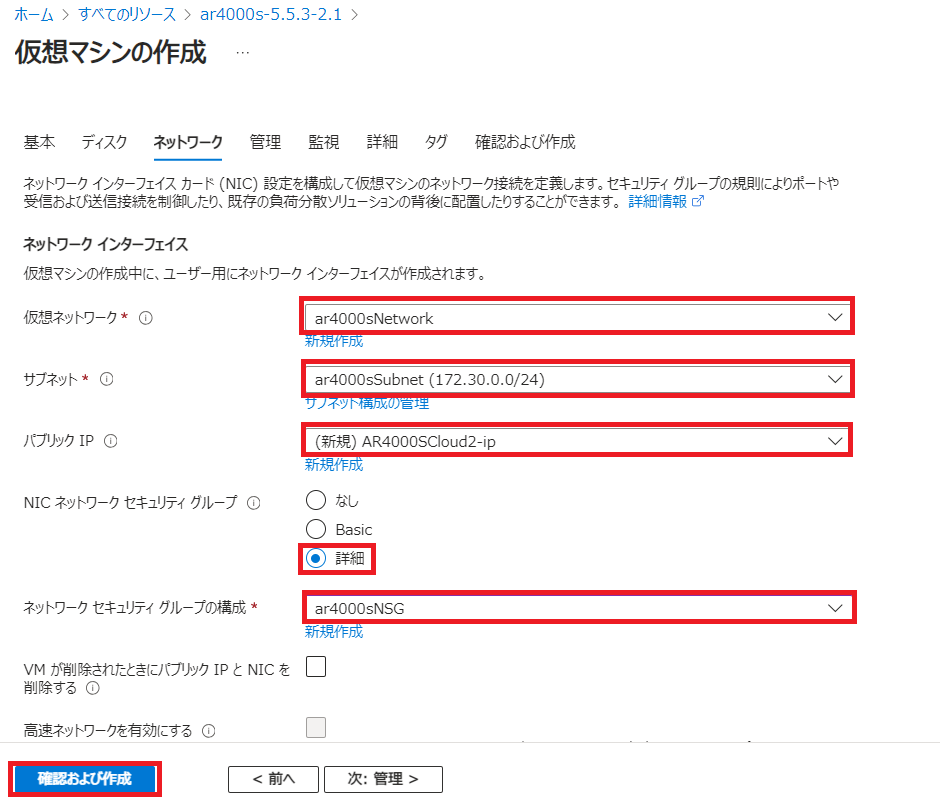

| 仮想ネットワーク | 「ar4000sNetwork」を選択 |
| サブネット | 「ar4000sSubnet」を選択 |
| パブリックIP(新規) | AR4000SCloudX-ip（名前は自動的に決まるため一例です） |
| NIC ネットワーク セキュリティ グループ | 「詳細」を選択 |
| ネットワークセキュリティグループの構成 | 「ar4000sNSG」を選択 |
Noteまれにエラーメッセージが表示されることがありますが作成は問題なく完了します。
Note本製品（AT-AR4000S-Cloud）仮想マシンのパブリックIPアドレスは、仮想マシンの「概要」画面 や「ネットワーク」画面、「プロパティ」画面などから確認できます。
初回ログイン時には、初期パスワードの変更を求める下記のメッセージが表示されますので、新しいパスワードを2回入力してパスワードを変更してください。
% Your password has been expired for 6760 days. Your must change your password now. Current password security rules: ------------------------------------------- Minimum password length: 1 Minimum password character categories: 1 ------------------------------------------- Enter new password: XXXXXXXX（実際には表示されません） ↓ Re-Enter new password: XXXXXXXX（実際には表示されません） ↓ Password changed successfully awplus>

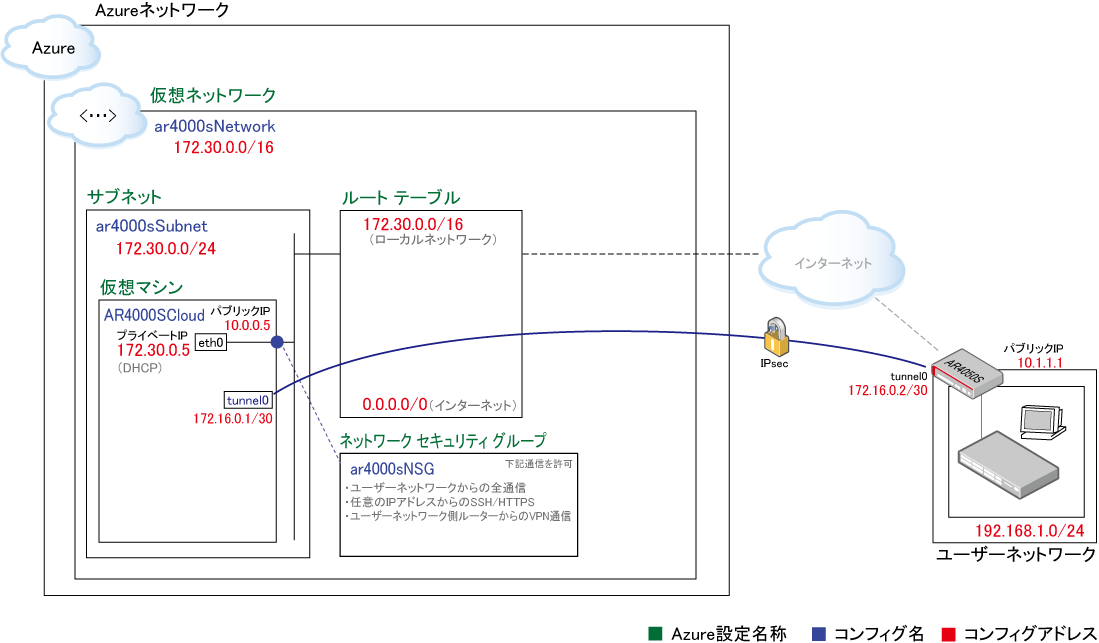

Note以下で説明しているのはAzureとユーザーネットワークを接続するために必要な最小限の設定です。実際の運用時には、ご利用環境の要件にしたがい、ネットワーク セキュリティ グループなどの機能を利用して適切なアクセス制御、セキュリティー設定を追加してください。また、ネットワーク構成についても、実際のご利用環境にあわせた適切な設計を実施してください。
| トンネルインターフェース名 | ||
| トンネル動作モード | ||
| トンネル終端アドレス（AT-AR4000S-Cloudから見た場合） | （eth0のプライベートIP） |
（パブリックIP） |
| トンネル終端アドレス（ARルーターから見た場合） | （仮想マシンのパブリックIP） |
（パブリックIP） |
| トンネルI/Fに設定するアドレス | ||
| ISAKMPフェーズ1 ID | ||
| ISAKMP事前共有鍵 | ||
Note本製品（AT-AR4000S-Cloud）仮想マシンのパブリックIPアドレスは、仮想マシンの「概要」画面 や「ネットワーク」画面、「プロパティ」画面などから確認できます。
| 10.1.1.1（ARルーターのパブリックIPアドレス） | 500 | UDP | 許可 | ISAKMP |
| 10.1.1.1（ARルーターのパブリックIPアドレス） | 4500 | UDP | 許可 | NAT-T（UDP-encap ISAKMP/ESP） |
crypto isakmp key abcdefghijklmnopqrstuvwxyz1234 address 10.1.1.1
interface tunnel0 tunnel source eth0 tunnel destination 10.1.1.1 tunnel local name arcloud0 tunnel mode ipsec ipv4 tunnel protection ipsec ip address 172.16.0.1/30 mtu 1300
ip route 192.168.1.0/24 tunnel0 ip route 192.168.1.0/24 null 254
crypto isakmp key abcdefghijklmnopqrstuvwxyz1234 hostname arcloud0
interface tunnel0 tunnel source ppp0 tunnel destination 10.0.0.5 tunnel remote name arcloud0 tunnel mode ipsec ipv4 tunnel protection ipsec ip address 172.16.0.2/30 ip tcp adjust-mss 1260 mtu 1300
ip route 172.30.0.5/32 tunnel0 ip route 172.30.0.5/32 null 254
awplus# dir ↓ ... xxxxxxxxx -rw- XXX XX 2XXX XX:XX:XX AR4000S-Cloud-5.5.3-2.2.iso ← 新しいファームウェア
awplus# software-upgrade AR4000S-Cloud-5.5.3-2.2.iso ↓ Install this release to disk? (y/n): y Upgrade succeeded, the changes will take effect after rebooting the device.
awplus# reboot ↓
