ネットワーク基本設定メニュー配下の各画面では、インターフェース、スタティック経路、ARPテーブルなど基本的なネットワークの設定や管理を行えます。
Note
CLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください（全角文字および半角カナも入力できません）。
Note
Web GUIの画面、メニュー構成、機能などは、製品機種やバージョンによって異なる可能性があります。
Note
Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

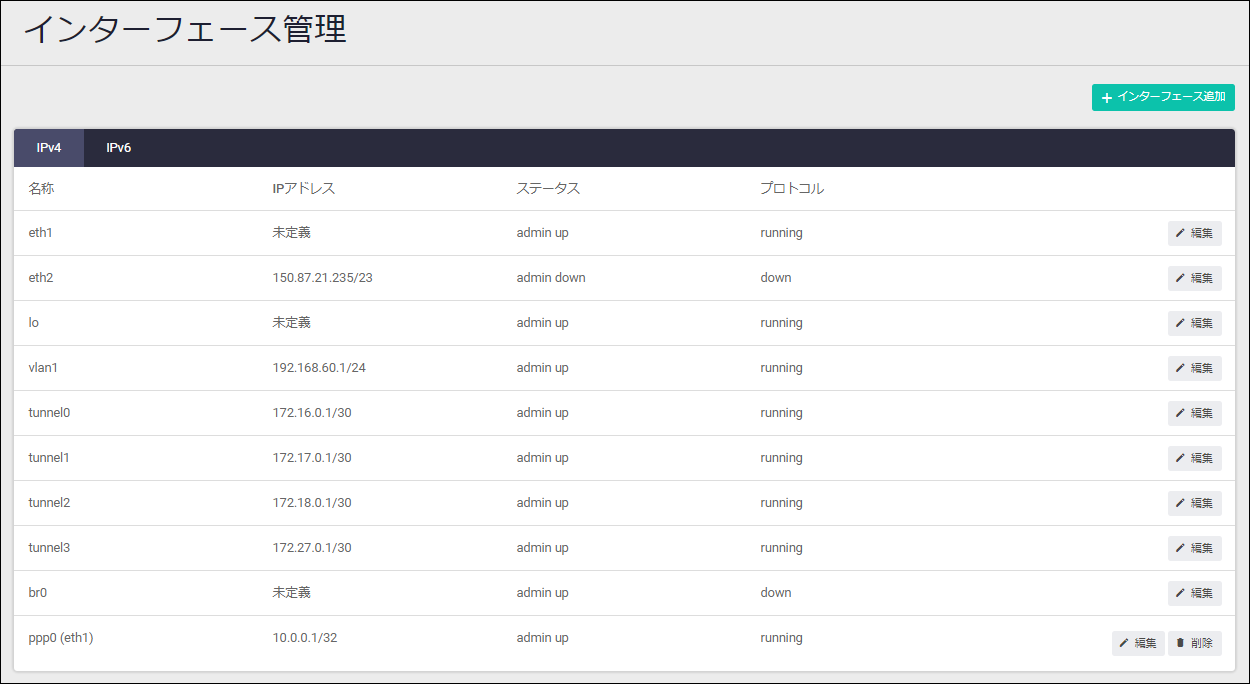

インターフェース管理

インターフェースの状態確認と設定変更を行えます。
インターフェース全般については「インターフェース」/「一般設定」をご覧ください。

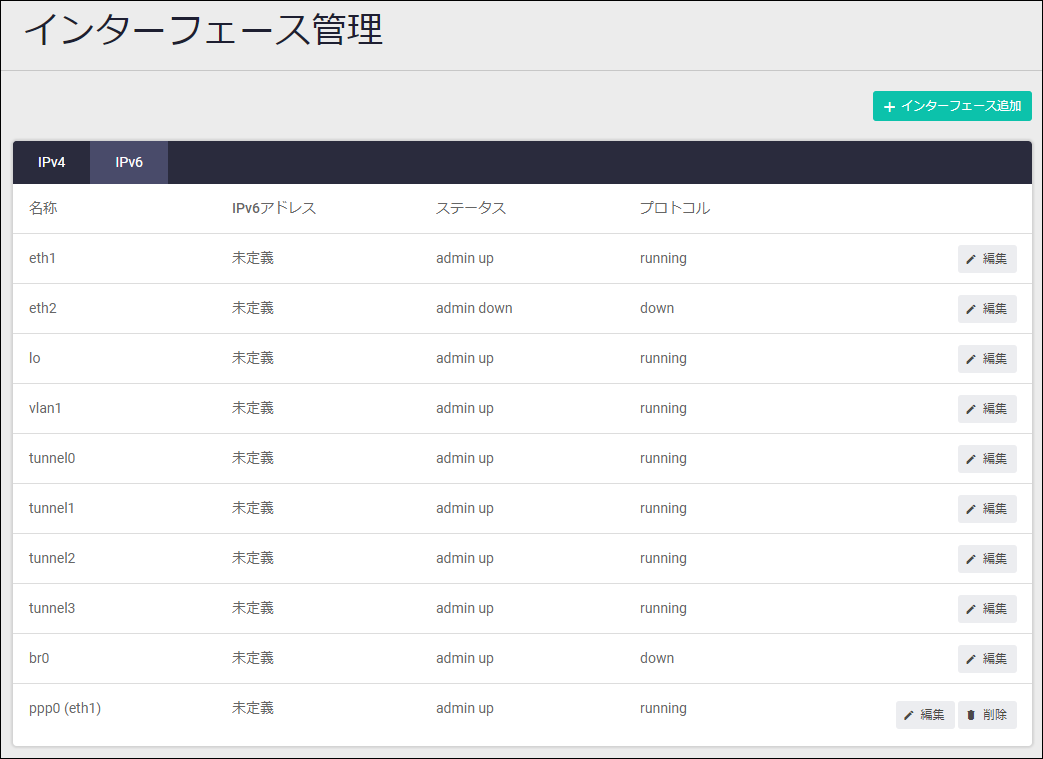

画面上部の「IPv4」、「IPv6」をクリックすると、IPv4インターフェースとIPv6インターフェースの一覧表示が切り替わります。
名称 インターフェース名が表示されます
IPアドレス インターフェースに設定されているIPv4アドレスの一覧が表示されます。セカンダリーIPアドレスは「（セカンダリ－）」という文字列付きで表示されます
IPv6アドレス インターフェースに設定されているIPv6アドレスの一覧が表示されます
ステータス インターフェースの管理状態が表示されます
プロトコル インターフェースのリンク状態が表示されます
インターフェース追加ボタン 新規インターフェースを追加するためのインターフェース追加ダイアログが開きます
編集ボタン インターフェースの設定を変更するためのインターフェース編集ダイアログが開きます

インターフェース追加

動的に作成可能なインターフェースを追加するためのダイアログです。

インターフェース追加ダイアログが表示されたら、追加するインターフェースの種別を選択してください。
選択したインターフェース種別に応じた設定項目が表示されますので、必要な項目を入力、選択して「適用」ボタンを押すとインターフェースが追加されます。
「キャンセル」ボタンを押した場合はインターフェースを追加せずに一覧画面に戻ります。

以下、各インターフェース種別の入力・選択項目について説明します。

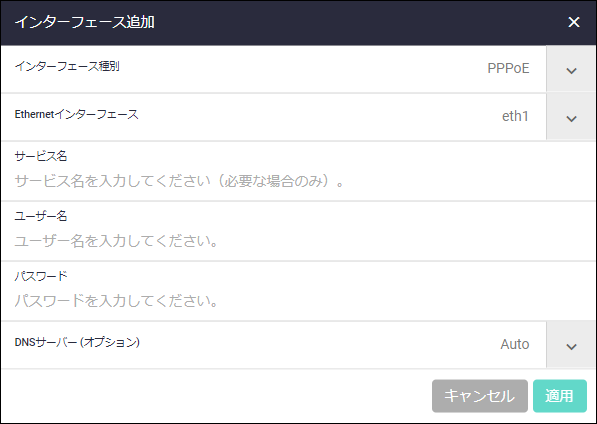

PPPoE

PPPoEインターフェースを追加します。

インターフェース種別 PPPoEを選択してください
Ethernetインターフェース PPPoE接続に使用するEthernetインターフェースを選択してください
サービス名 PPPoEサービス名。通常は空欄のままでかまいません。
インターネットサービスプロバイダー（ISP）からPPPoEサービス名を指定されている場合のみ入力してください
ユーザー名 PPPユーザー名。ISPから通知されたインターネット接続用のユーザー名を入力してください
パスワード PPPパスワード。ISPから通知されたインターネット接続用のパスワードを入力してください
DNSサーバー 名前解決に使用するDNSサーバーを指定します。
PPPoE接続時にIPCPでDNSサーバーアドレスを自動取得する場合はデフォルトのままでかまいません。
固定設定が必要な場合は、右側の下向き矢印をクリックして「+ DNSサーバー追加」をクリックし、DNSサーバーのアドレスを入力してください
キャンセルボタン インターフェースを追加せずに一覧画面に戻ります
適用ボタン インターフェースを追加して一覧画面に戻ります

インターフェース編集

指定したインターフェースの設定を変更するためのダイアログです。
IPv4インターフェース一覧画面で「編集」ボタンを押した場合はIPv4に関する設定変更、IPv6インターフェース一覧画面で「編集」ボタンを押した場合はIPv6に関する設定変更を行うためのダイアログが開きます。

インターフェース編集ダイアログが表示されたら、最初にアドレスの設定方式を選択してください。
選択した設定方式に応じた設定項目が表示されますので、必要な項目を入力、選択して「適用」ボタンを押すとインターフェースの設定が変更されます。
「キャンセル」ボタンを押した場合は設定を変更せずに一覧画面に戻ります。

以下、各方式の入力・選択項目について説明します。

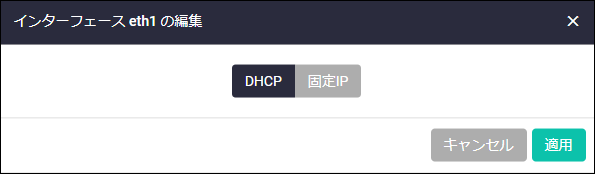

IPv4 - DHCP

インターフェースのIPv4アドレスをDHCPで取得する場合はこの方式を選択します。

DHCP DHCPサーバーからIPv4アドレスを取得する場合はこれを選択してください
キャンセルボタン 設定を変更せずに一覧画面に戻ります
適用ボタン 設定を変更して一覧画面に戻ります

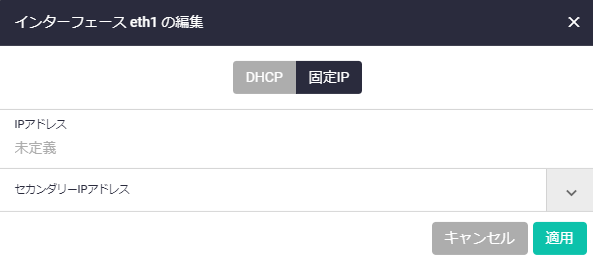

IPv4 - 固定IP

インターフェースのIPv4アドレスを手動設定する場合はこの方式を選択します。

固定IP IPv4アドレスを手動設定する場合はこれを選択してください
IPアドレス 対象インターフェースに設定するIPv4アドレスを「192.168.101.1/24」の形式で入力してください。空欄（未定義）の状態で「適用」ボタンを押した場合は該当インターフェースのIPv4アドレスが削除されます
セカンダリーIPアドレス 対象インターフェースに設定するセカンダリーIPアドレスを指定します。セカンダリーアドレスについては「IP」/「IPインターフェース」をご参照ください
キャンセルボタン 設定を変更せずに一覧画面に戻ります
適用ボタン 設定を変更して一覧画面に戻ります

IPv6 - DHCPv6

WAN側インターフェース（eth）のIPv6アドレスをDHCPv6で設定する場合はこの方式を選択します。

DHCPv6 DHCPv6サーバーからIPv6アドレスを取得する場合はこれを選択してください
キャンセルボタン 設定を変更せずに一覧画面に戻ります
適用ボタン 設定を変更して一覧画面に戻ります

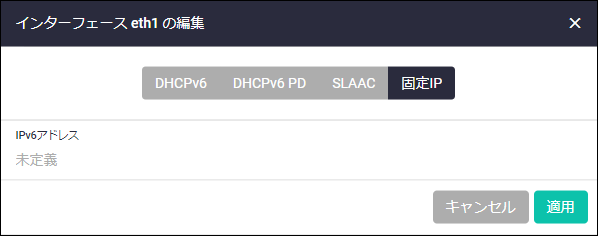

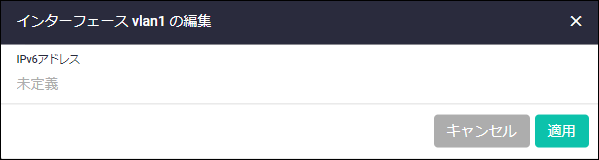

IPv6 - 固定IP

インターフェースのIPv6アドレスを手動設定する場合はこの方式を選択します。

固定IP IPv6アドレスを手動設定する場合はこれを選択してください
IPv6アドレス 対象インターフェースに設定するIPv6アドレスを「2001:db8:10:10::1/64」の形式で入力してください。空欄（未定義）の状態で「適用」ボタンを押した場合は該当インターフェースのIPv6アドレスが削除されます
キャンセルボタン 設定を変更せずに一覧画面に戻ります
適用ボタン 設定を変更して一覧画面に戻ります
Note

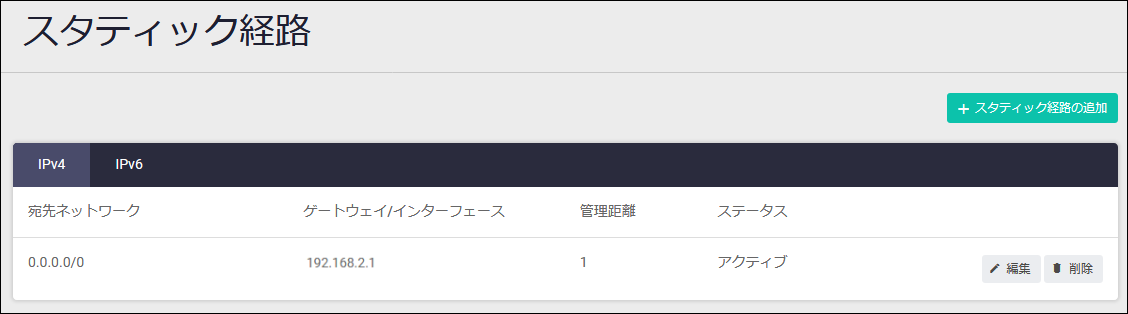

スタティック経路

IPv4/IPv6スタティック経路の確認、追加、変更、削除を行えます。
スタティック経路全般については「IP」/「経路制御」、「IPv6」/「経路制御」をご覧ください。

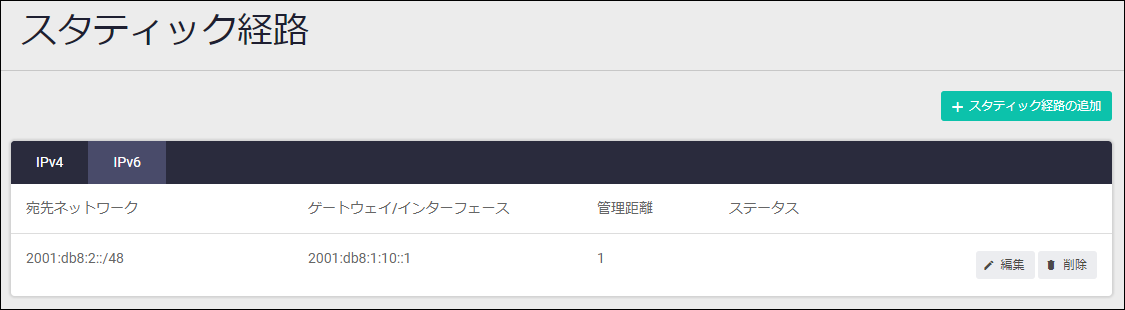

画面上部の「IPv4」、「IPv6」をクリックすると、IPv4スタティック経路とIPv6スタティック経路の一覧表示が切り替わります。
宛先ネットワーク 経路の宛先ネットワークアドレスが表示されます
ゲートウェイ/インターフェース 該当経路宛てパケットの転送先（ネクストホップ）アドレスまたは送出インターフェースが表示されます
管理距離 経路エントリーの管理距離が表示されます
ステータス 経路エントリーの状態が表示されます
スタティック経路の追加ボタン スタティック経路を追加するためのスタティック経路の追加ダイアログが開きます
編集ボタン スタティック経路を変更するためのスタティック経路の編集ダイアログが開きます
削除ボタン スタティック経路を削除します。削除前には確認のダイアログが表示されます

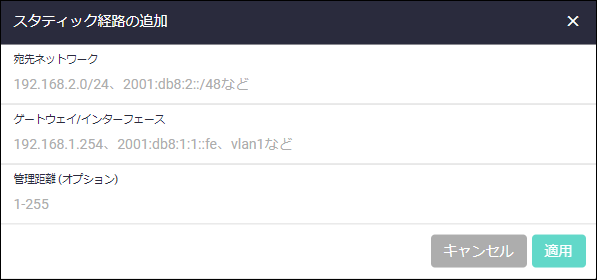

スタティック経路の追加

IPv4/IPv6スタティック経路を追加するためのダイアログです。

宛先ネットワーク 経路の宛先ネットワークアドレスを「192.168.2.0/24」（IPv4の場合）、「2001:db8:2::/48」（IPv6の場合）の形式で入力してください
ゲートウェイ/インターフェース 該当経路宛てパケットの転送先（ネクストホップ）アドレスを「192.168.1.254」（IPv4の場合）、「2001:db8:1:1::fe」（IPv6の場合）の形式で、あるいは、送出インターフェース名を入力してください
管理距離（オプション） 経路エントリーの管理距離を入力してください。省略時はスタティック経路のデフォルト値である1となります
キャンセルボタン 経路エントリーを追加せずに一覧画面に戻ります
適用ボタン 経路エントリーを追加して一覧画面に戻ります
Note
IPv6スタティック経路のゲートウェイ（ネクストホップ）をリンクローカルアドレスで指定する場合はCLIのipv6 routeコマンドをご使用ください。

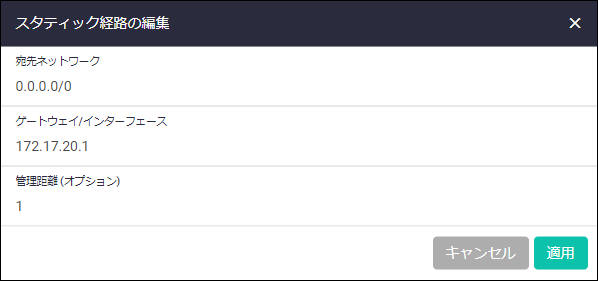

スタティック経路の編集

既存のIPv4/IPv6スタティック経路を変更するためのダイアログです。

宛先ネットワーク 経路の宛先ネットワークアドレスを「192.168.2.0/24」（IPv4の場合）、「2001:db8:2::/48」（IPv6の場合）の形式で入力してください
ゲートウェイ/インターフェース 該当経路宛てパケットの転送先（ネクストホップ）アドレスを「192.168.1.254」（IPv4の場合）、「2001:db8:1:1::fe」（IPv6の場合）の形式で、あるいは、送出インターフェース名を入力してください
管理距離（オプション） 経路エントリーの管理距離を入力してください。省略時はスタティック経路のデフォルト値である1となります
キャンセルボタン 経路エントリーを変更せずに一覧画面に戻ります
適用ボタン 経路エントリーを変更して一覧画面に戻ります
Note
IPv6スタティック経路のゲートウェイ（ネクストホップ）をリンクローカルアドレスで指定する場合はCLIのipv6 routeコマンドをご使用ください。

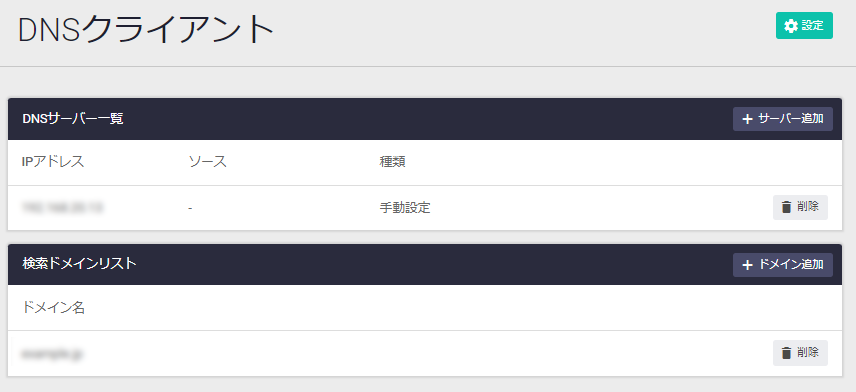

DNSクライアント

名前解決の問い合わせに使用するDNSサーバーや検索ドメインの一覧表示、追加、削除を行えます。

設定ボタン DNSサーバーへの問い合わせの設定をするための設定ダイアログが開きます
DNSサーバー一覧
IPアドレス DNSサーバーのIPv4/IPv6アドレスが表示されます
ソース DNSサーバーアドレスを学習したインターフェース名が表示されます
種類 DNSサーバーを動的に学習したか（Dynamic）、手動で登録したか（Static）が表示されます
削除ボタン DNSサーバーの登録を削除します。削除前には確認のダイアログが表示されます
サーバー追加ボタン DNSサーバーを追加するための新規サーバーダイアログが開きます
検索ドメインリスト
ドメイン名 登録しているドメイン名が表示されます
削除ボタン 登録しているドメインを削除します。削除前には確認のダイアログが表示されます
ドメイン追加ボタン DNS問い合わせ時に使用する検索ドメインリストにドメインを追加するためのドメイン追加ダイアログが開きます

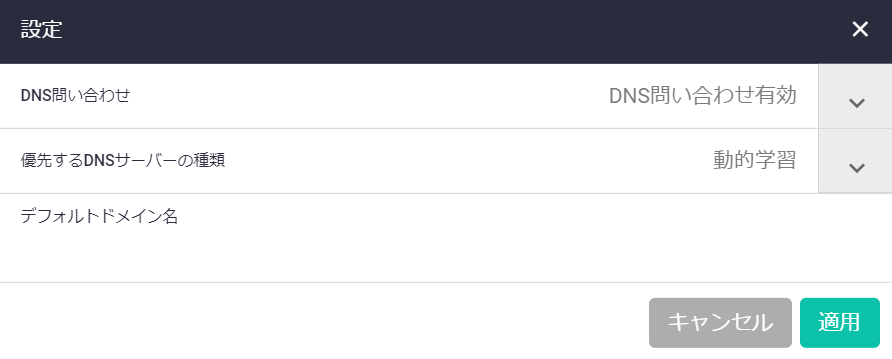

設定

DNSサーバーへの問い合わせの設定をします。

DNS問い合わせ DNS問い合わせの有効・無効を選択します。DNSリレーを使用する場合はDNS問い合わせ有効（リレー経由）を選択します
優先するDNSサーバーの種類 DNSサーバーの種類を選択します
デフォルトドメイン名 DNS問い合わせ時に使用するデフォルトドメイン名を入力してください
キャンセルボタン DNSサーバーへの問い合わせの設定を保存せずに一覧画面に戻ります
適用ボタン DNSサーバーへの問い合わせの設定を保存して一覧画面に戻ります

新規サーバー

名前解決の問い合わせに使用するDNSサーバーを追加登録します。

IPアドレス DNSサーバーのIPv4アドレスかIPv6アドレスを入力してください
キャンセルボタン DNSサーバーを追加登録せずに一覧画面に戻ります
適用ボタン DNSサーバーを追加登録して一覧画面に戻ります

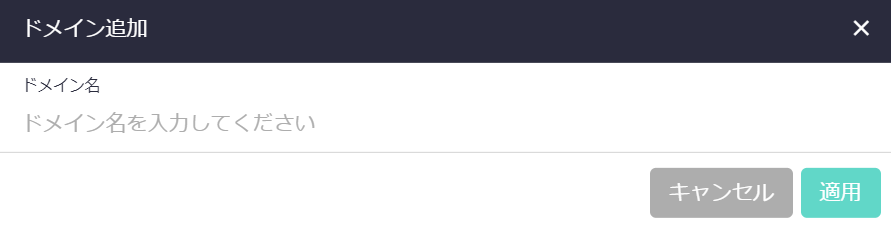

ドメイン追加

DNS問い合わせ時に使用する検索ドメインリストにドメインを追加登録します。

ドメイン名 DNS問い合わせ時に使用する検索ドメインリストに登録するドメイン名を入力してください
キャンセルボタン ドメインを追加登録せずに一覧画面に戻ります
適用ボタン ドメインを追加登録して一覧画面に戻ります

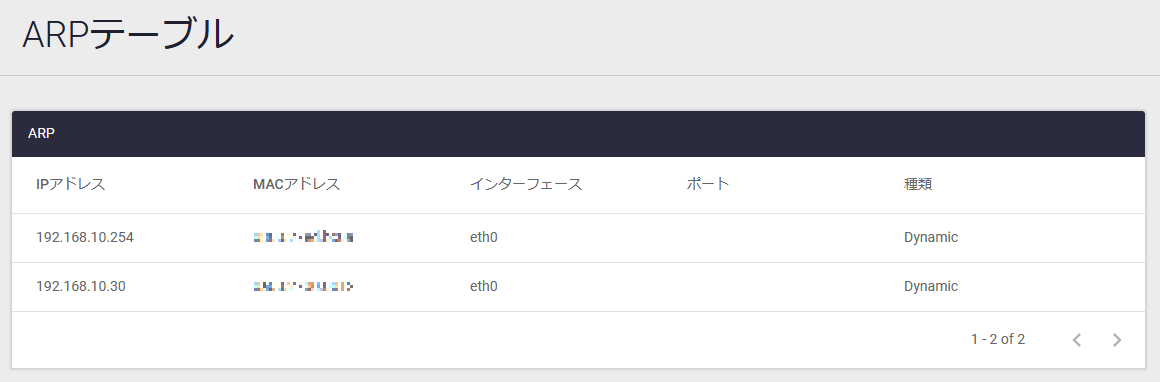

ARPテーブル

ARPキャッシュ（ARPテーブル）の内容を表示します。
ARPキャッシュ全般については「IP」/「ARP」をご覧ください。

IPアドレス ホストのIPアドレスが表示されます
MACアドレス IPアドレスに対応するMACアドレスが表示されます
インターフェース ホストが存在するIPインターフェース名が表示されます
ポート 空欄です
種別 ダイナミックエントリー（Dynamic）、スタティックエントリー（Static）の区別が表示されます

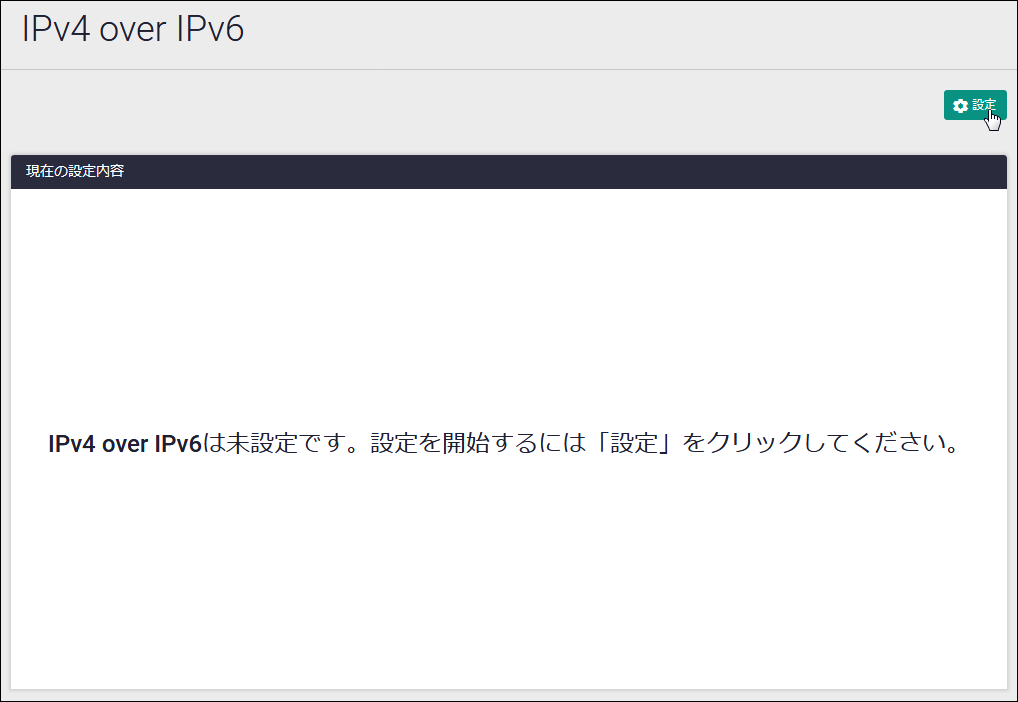

IPv4 over IPv6

IPv4 over IPv6各接続方式の設定変更を行えます。
Note
「IPv4 over IPv6」画面での表示や設定はtunnel0インターフェースに対して行われます。
Note
本画面でIPv4 over IPv6の設定を行う際には、あらかじめIPv6接続（IPoE）の設定が必要です。
各接続方式の詳細については「IPv6」/「DS-Lite」、「IPv6」/「LW4o6」、「IPv6」/「MAP-E」、「IPv6」/「IPv6トンネル」をご覧ください。

現在の設定内容 IPv4 over IPv6の設定が行われている場合は設定内容が表示されます。未設定の場合はその旨が表示されます
設定 IPv4 over IPv6の設定を行うためのダイアログが開きます

設定ダイアログ

IPv4 over IPv6の設定ダイアログでは、接続方式をDS-Lite、LW4o6、MAP-E、IPv6から選択できます。

以下、それぞれの接続方式に対応したダイアログの設定項目について説明します。

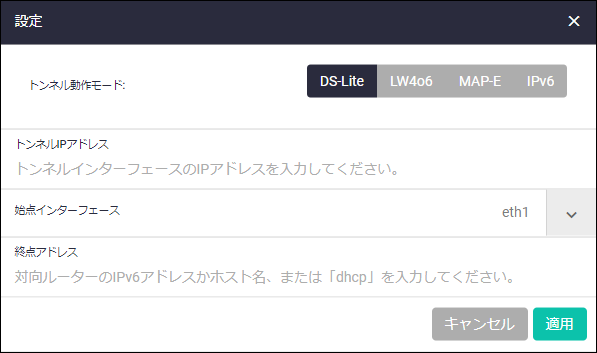

DS-Lite

DS-LiteによるIPv4接続の設定を行います。

トンネル動作モード DS-Liteを選択してください
トンネルIPアドレス トンネルインターフェースに設定するIPv4アドレスを入力してください
始点インターフェース デリバリーパケットの始点IPv6アドレスを持つインターフェースを選択してください
終点アドレス デリバリーパケットの終点（対向装置：事業者側ルーター（AFTR））IPv6アドレスかホスト名を入力してください。
AFTRのホスト名をDHCPv6サーバーから取得する場合は「dhcp」と入力し、それによって表示される「DHCPインターフェース」欄からDHCPv6またはDHCPv6 PDクライアント機能が動作しているインターフェースを選択してください
DHCPインターフェース AFTRのホスト名をDHCPv6サーバーから取得する場合、DHCPv6またはDHCPv6 PDクライアント機能が動作しているインターフェースを選択してください。本項目は終点アドレスに「dhcp」と入力したときだけ表示されます
キャンセルボタン DS-Liteの設定を保存せずに前の画面に戻ります
適用ボタン DS-Liteの設定を保存して前の画面に戻ります
Note
すでにIPv4 over IPv6接続が設定済みの状態で「適用」ボタンをクリックすると、ランニングコンフィグ上の既存設定が消去され、新たに設定した内容で置き換えられます。
Note
始点インターフェースとしてブリッジインターフェース（brX）を指定したい場合はCLIから設定してください。

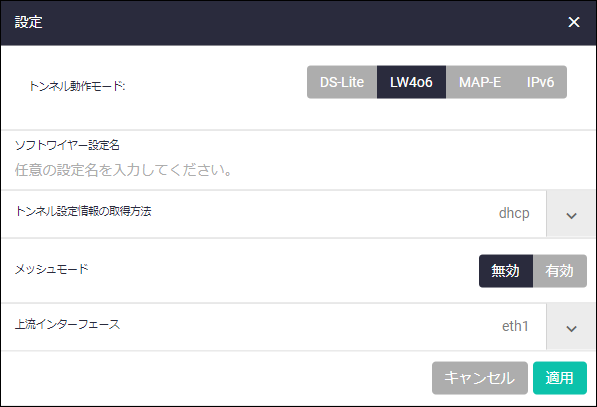

LW4o6

LW4o6によるIPv4接続の設定を行います。

トンネル動作モード LW4o6を選択してください
ソフトワイヤー設定名 任意の設定名を入力してください
トンネル設定情報の取得方法 dhcp（DHCPv6サーバーから取得）を選択してください。LW4o6では他の方式は未サポートです
メッシュモード 同一IPv4アドレスを共有する加入者サイト間の直接通信を可能にするメッシュモードの有効・無効を選択してください
上流インターフェース DHCPv6サーバーとの通信や本製品・事業者側ルーター（lwAFTR）間のIPv4 over IPv6トンネル構築に用いる本製品側のIPv6インターフェースを指定してください。
上流インターフェースはグローバルIPv6アドレスを持つ必要があります。また、DHCPv6またはDHCPv6 PDクライアント機能を動作させている必要があります
キャンセルボタン LW4o6の設定を保存せずに前の画面に戻ります
適用ボタン LW4o6の設定を保存して前の画面に戻ります
Note
すでにIPv4 over IPv6接続が設定済みの状態で「適用」ボタンをクリックすると、ランニングコンフィグ上の既存設定が消去され、新たに設定した内容で置き換えられます。
Note
IPv4アドレス共有の仕組み上、各サイトで使用できるTCP/UDPポートの範囲は限定されます（Well-knownポートを始めとする任意のポートを使用することはできません）。
Note
LW4o6使用時は、LW4o6の上流インターフェースでのみDHCPv6/DHCPv6 PDクライアントを有効にしてください。他のインターフェースでDHCPv6/DHCPv6 PDクライアントを有効にする構成はサポート対象外です。

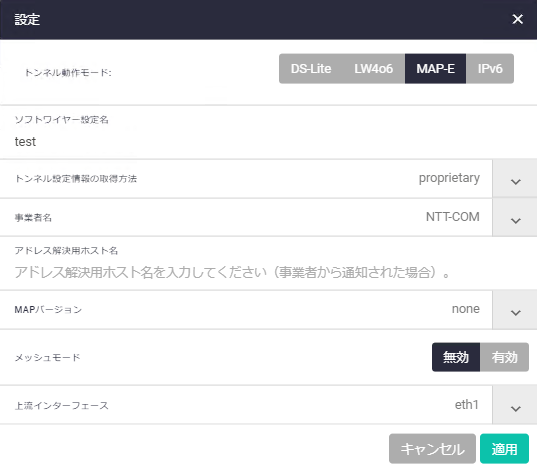

MAP-E

MAP-EによるIPv4接続の設定を行います。

トンネル動作モード MAP-Eを選択してください
ソフトワイヤー設定名 任意の設定名を入力してください
トンネル設定情報の取得方法 設定取得方式を下記から選択してください。
・dhcp（DHCPv6サーバーから取得）
・proprietary（事業者の独自方式。別途事業者名を指定）
・static（静的方式）
事業者名 トンネル設定情報の取得方法としてproprietaryを指定した場合に、MAPルールの取得元事業者名を選択します。取得方法がproprietaryのときにだけ表示されます
アドレス解決用ホスト名 アドレス解決用ホスト名（IPv6アドレス更新通知用ID）を入力します。アドレス解決用ホスト名を設定することにより、IPv6アドレスの更新情報がアップデートサーバーに通知されるようになります。トンネル設定情報の取得方法がproprietaryかつ特定の事業者名を選択したときだけ表示されます
MAPバージョン 使用するMAPバージョンをdraft、rfcから選択してください（noneは未設定であることを示します）
メッシュモード 同一IPv4アドレスを共有する加入者サイト間の直接通信を可能にするメッシュモードの有効・無効を選択してください
上流インターフェース MAPルール配信サーバーとの通信や本製品・事業者側ルーター（BR）間のIPv4 over IPv6トンネル構築に用いる本製品側のIPv6インターフェースを指定してください。
MAPルール配信サーバーやBRとの通信にはグローバルなIPv6アドレスを用いるため、上流インターフェースはグローバルIPv6アドレスを持つ必要があります。また、設定取得方式がdhcpの場合は、DHCPv6またはDHCPv6 PDクライアント機能を動作させている必要があります
キャンセルボタン MAP-Eの設定を保存せずに前の画面に戻ります
適用ボタン MAP-Eの設定を保存して前の画面に戻ります
Note
すでにIPv4 over IPv6接続が設定済みの状態で「適用」ボタンをクリックすると、ランニングコンフィグ上の既存設定が消去され、新たに設定した内容で置き換えられます。
Note
IPv4アドレス共有の仕組み上、各サイトで使用できるTCP/UDPポートの範囲は限定されます（Well-knownポートを始めとする任意のポートを使用することはできません）。
Note
設定取得方式がdhcpの場合は、MAP-Eの上流インターフェースでのみDHCPv6/DHCPv6 PDクライアントを有効にしてください。他のインターフェースでDHCPv6/DHCPv6 PDクライアントを有効にする構成はサポート対象外です。
Note
設定取得方式がstaticの場合は、別途CLIからBRのアドレス（br-addressコマンド）とMAPルール（ruleコマンド（ソフトワイヤーモード））を手動登録する必要があります。
Note
上流インターフェースとしてブリッジインターフェース（brX）を指定したい場合はCLIから設定してください。

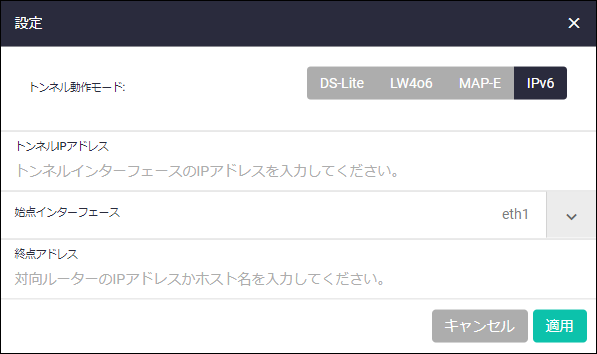

IPv6

IPv6トンネル（固定）によるIPv4接続の設定を行います。

表 19
トンネル動作モード IPv6を選択してください
トンネルIPアドレス トンネルインターフェースに設定するIPv4アドレスを入力してください
始点インターフェース デリバリーパケットの始点IPv6アドレスを持つインターフェースを選択してください
終点アドレス デリバリーパケットの終点（対向装置：事業者側ルーター（BR））IPv6アドレスかホスト名を入力してください
キャンセルボタン IPv6トンネルの設定を保存せずに前の画面に戻ります
適用ボタン IPv6トンネルの設定を保存して前の画面に戻ります
Note
すでにIPv4 over IPv6接続が設定済みの状態で「適用」ボタンをクリックすると、ランニングコンフィグ上の既存設定が消去され、新たに設定した内容で置き換えられます。

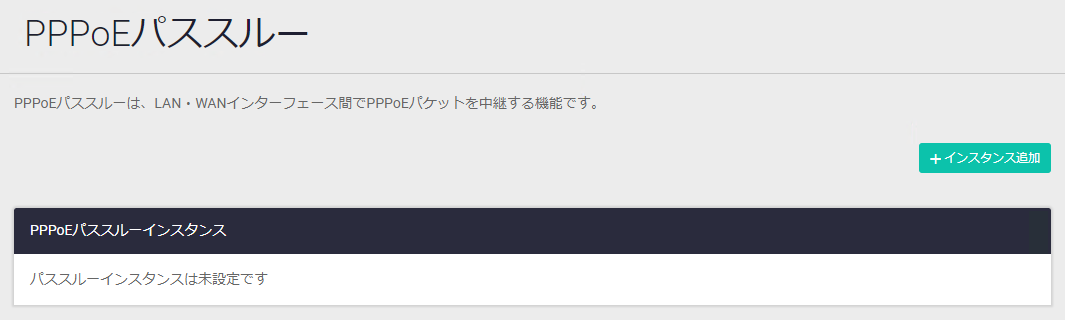

PPPoEパススルー

PPPoEパススルーの設定変更を行えます。
詳細は「PPP」/「PPPoEパススルー」をご覧ください。

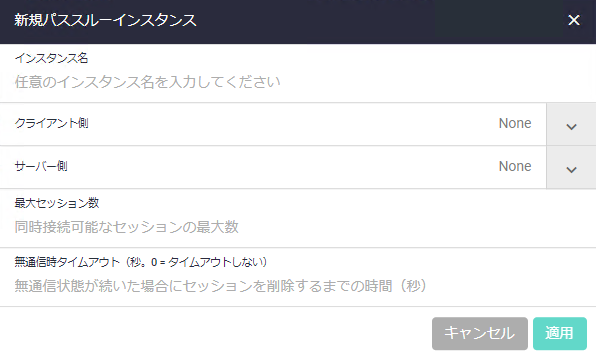

インスタンスの追加

PPPoEパススルーインスタンスを追加します。

インスタンス名 PPPoEパススルーインスタンス名
クライアント側 クライアント（端末）側インターフェースを指定してください
サーバー側 サーバー（PPPoE AC）側インターフェースを指定してください
最大セッション数 対象PPPoEパススルーインスタンスが転送するPPPoEセッションの最大数を設定してください
無通信時タイムアウト（秒。0=タイムアウトしない） 対象PPPoEパススルーインスタンスが転送するPPPoEセッションの無通信時タイムアウトを設定してください
