[index] AT-TQRシリーズ コマンドリファレンス 5.5.4

無線機能 / 設定のポイント

操作の流れ

Note

CLIで無線機能の設定変更を行った場合は、必ずwireless ap-configuration apply ap localコマンドを実行し設定変更の適用を行ってください。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。

基本の流れ

1. 特権EXECモードからグローバルコンフィグモードに移行します。


   awplus# configure terminal ↓
   Enter configuration commands, one per line.  End with CNTL/Z.
   awplus(config)#




2. 無線機能の設定を行うため、グローバルコンフィグモードからwirelessコマンドを実行して無線設定モードに移行します。


   awplus(config)# wireless ↓
   awplus(config-wireless)#




3. AP登録・無線モード、APプロファイル・無線モード、無線ネットワークモード、WPAパーソナル/エンタープライズ設定モード、など各モードに移行して無線設定を行います。


4. 無線設定が完了したら非特権EXECモードに戻り変更の適用を行います。


   awplus# wireless ap-configuration apply ap local ↓


awplus# show wireless ap-profile ↓
AP-PROFILE ID local:
 Description ...................
 Country-Code .................. jp (Disallow to change)
 LED ........................... Disable
  PoE Color .................... Amber
  .
  .
  Legacy Rates ................. all
  MU-MIMO ...................... Disable
  VAP .......................... 2
   Network ..................... 19
  VAP .......................... 10
   Network ..................... 2

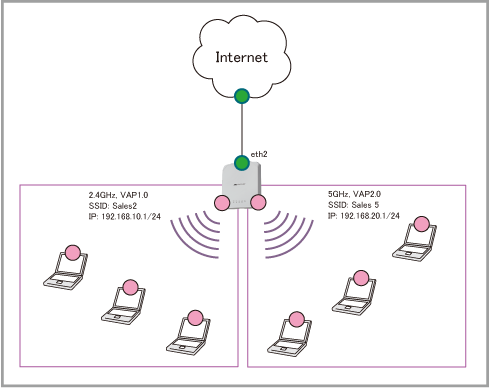

VAPとWAN間でのルーティング

構成例

手順

1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。


2. 無線1の無線の設定を行います。

   1. Web GUIのメニューから無線管理を選択します。

   2. コンテンツ欄上部にある無線1タブをクリックします。

   3. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   4. 「無線送信の状態」を「有効」に設定します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



3. 無線1のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales2」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



4. 無線2の無線の設定を行います。

   1. コンテンツ欄上部にある無線2タブをクリックします。

   2. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   3. 「無線送信の状態」を「有効」に変更します。

   4. 「適用」ボタンをクリックし基本設定画面を閉じます。



5. 無線2のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales5」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



6. Web GUI 右上にある「設定適用」ボタンをクリックします。


7. 次にコンソールを使用してIPアドレスの設定を行い、無線設定を適用します。


   awplus(config)# interface vap1.0 ↓
   awplus(config-if)# ip address 192.168.10.1/24 ↓
   awplus(config-if)# exit  ↓

   awplus(config)# interface vap2.0 ↓
   awplus(config-if)# ip address 192.168.20.1/24 ↓
   awplus(config-if)# end ↓

   awplus# wireless ap-configuration apply ap local ↓


wireless
 security 1 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqMc/61/VMvlodNf0S4nY9Hk=
 security 17 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqIDCt+zj2J2FXdvYe3UMo70=
 network 1
  ssid Sales2
  security 1
 network 17
  ssid Sales5
  security 17
 ap-profile local
  radio 1
   enable
   multicast-tx-rate 11
   vap 0 network 1
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
 ap local

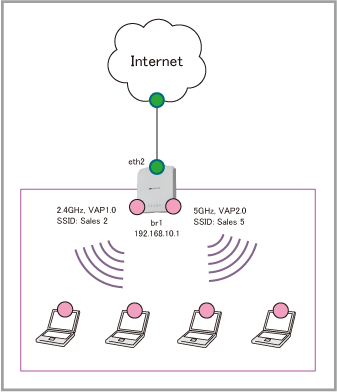

ブリッジとWAN間でのルーティング

Note

本手順では無線の設定はWeb GUIを使用して行っていますが、無線の設定をCLIで行う場合はVAPの設定後にwireless ap-configuration apply ap localコマンドを実行してください。VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。

構成例

手順

1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。


2. 無線1の無線の設定を行います。

   1. Web GUIのメニューから無線管理を選択します。

   2. コンテンツ欄上部にある無線1タブをクリックします。

   3. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   4. 「無線送信の状態」を「有効」に設定します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



3. 無線1のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales2」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



4. 無線2の無線の設定を行います。

   1. コンテンツ欄上部にある無線2タブをクリックします。

   2. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   3. 「無線送信の状態」を「有効」に変更します。

   4. 「チャンネル」の下向きアイコンをクリックすると選択肢が表示されるので「40」を選択します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



5. 無線2のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales5」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



6. Web GUI右上にある「設定適用」ボタンをクリックします。


7. 次にコンソールを使用してIPアドレス、ブリッジの設定を行い、無線設定を適用します。


   awplus(config)# bridge 1 ↓

   awplus(config)# interface br1 ↓
   awplus(config-if)# ip address 192.168.10.1/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap1.0 ↓
   awplus(config-if)# bridge-group 1 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap2.0 ↓
   awplus(config-if)# bridge-group 1 ↓
   awplus(config-if)# end ↓

   awplus# wireless ap-configuration apply ap local ↓


wireless
 security 1 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqMc/61/VMvlodNf0S4nY9Hk=
 security 17 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqIDCt+zj2J2FXdvYe3UMo70=
 network 1
  ssid Sales2
  security 1
 network 17
  ssid Sales5
  security 17
 ap-profile local
  radio 1
   enable
   multicast-tx-rate 11
   vap 0 network 1
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
 ap local

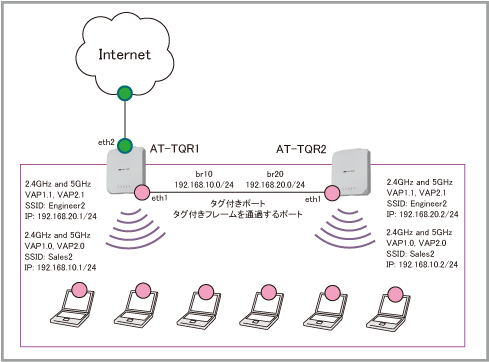

本製品2台でのカスケード接続

Note

本手順では無線の設定はWeb GUIを使用して行っていますが、無線の設定をCLIで行う場合はVAPの設定後にwireless ap-configuration apply ap localコマンドを実行してください。VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。

構成例

手順

1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。


2. 無線1の無線の設定を行います。

   1. Web GUIのメニューから無線管理を選択します。

   2. コンテンツ欄上部にある無線1タブをクリックします。

   3. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   4. 「無線送信の状態」を「有効」にします。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



3. 無線1のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales2」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



4. 無線1のVAP1の設定を行います。

   1. VAP欄のVAP1の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Engineer2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_engineer2」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



5. 無線2の無線の設定を行います。

   1. コンテンツ欄上部にある無線2タブをクリックします。

   2. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   3. 「無線送信の状態」を「有効」にします。

   4. 「適用」ボタンをクリックし基本設定画面を閉じます。



6. 無線2のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales5」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



7. 無線2のVAP1の設定を行います。

   1. VAP欄のVAP1の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Engineer5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_engineer5」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



8. Web GUI 右上にある「設定適用」ボタンをクリックします。


9. 次にコンソールを使用してブリッジ、dot1qサブインターフェース、IPアドレスの設定を行い、無線設定を適用します。


   awplus(config)# bridge 10 ↓
   awplus(config)# bridge 20 ↓

   awplus(config)# interface eth1.20 ↓
   awplus(config-if)# bridge-group 20 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface eth1.10 ↓
   awplus(config-if)# bridge-group 10 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br10 ↓
   awplus(config-if)# ip address 192.168.10.1/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br20 ↓
   awplus(config-if)# ip address 192.168.20.1/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap1.0 ↓
   awplus(config-if)# bridge-group 10 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap1.1 ↓
   awplus(config-if)# bridge-group 20 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap2.0 ↓
   awplus(config-if)# bridge-group 10 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap2.1 ↓
   awplus(config-if)# bridge-group 20 ↓
   awplus(config-if)# end ↓

   awplus# wireless ap-configuration apply ap local ↓


wireless
 security 1 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqMc/61/VMvlodNf0S4nY9Hk=
 security 2 mode wpa-personal
  key encrypted 5eN/+AS8dgjA4hH7xYdA9H5ae2Wl+XZfid10PWdcEjg=
 security 17 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqIDCt+zj2J2FXdvYe3UMo70=
 security 18 mode wpa-personal
  key encrypted 5eN/+AS8dgjA4hH7xYdA9LWeEVEpUmMpiKLObSs6M7M=
 network 1
  ssid Sales2
  security 1
 network 2
  ssid Engineer2
  security 2
 network 17
  ssid Sales5
  security 17
 network 18
  ssid Engineer5
  security 18
 ap-profile local
  radio 1
   multicast-tx-rate 11
   vap 0 network 1
   vap 1 network 2
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
   vap 1 network 18
 ap local

Note

本手順では無線の設定はWeb GUIを使用して行っていますが、無線の設定をCLIで行う場合はVAPの設定後にwireless ap-configuration apply ap localコマンドを実行してください。VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。

1. 無線1の無線の設定を行います。

   1. Web GUIのメニューから無線管理を選択します。

   2. コンテンツ欄上部にある無線1タブをクリックします。

   3. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   4. 「無線送信の状態」を「有効」に設定します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



2. 無線1のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales2」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



3. 無線1のVAP1の設定を行います。

   1. VAP欄のVAP1の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Engineer2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_engineer2」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



4. 無線2の無線の設定を行います。

   1. コンテンツ欄上部にある無線2タブをクリックします。

   2. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   3. 「無線送信の状態」を「有効」に変更します。

   4. 「適用」ボタンをクリックし基本設定画面を閉じます。



5. 無線2のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_sales5」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



6. 無線2のVAP1の設定を行います。

   1. VAP欄のVAP1の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Engineer5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。

   4. 「キー」に「passphrase_for_engineer5」と入力します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



7. Web GUI右上にある「設定適用」ボタンをクリックします。


8. 次にコンソールを使用してブリッジ、dot1qサブインターフェース、IPアドレスの設定を行い、無線設定を適用します。


   awplus(config)# bridge 10 ↓
   awplus(config)# bridge 20 ↓

   awplus(config)# interface eth1.20 ↓
   awplus(config-if)# bridge-group 20 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface eth1.10 ↓
   awplus(config-if)# bridge-group 10 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br10 ↓
   awplus(config-if)# ip address 192.168.10.2/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br20 ↓
   awplus(config-if)# ip address 192.168.20.2/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap1.0 ↓
   awplus(config-if)# bridge-group 10 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap1.1 ↓
   awplus(config-if)# bridge-group 20 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap2.0 ↓
   awplus(config-if)# bridge-group 10 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap2.1 ↓
   awplus(config-if)# bridge-group 20 ↓
   awplus(config-if)# end ↓

   awplus# wireless ap-configuration apply ap local ↓


wireless
 security 1 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqMc/61/VMvlodNf0S4nY9Hk=
 security 2 mode wpa-personal
  key encrypted 5eN/+AS8dgjA4hH7xYdA9H5ae2Wl+XZfid10PWdcEjg=
 security 17 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqIDCt+zj2J2FXdvYe3UMo70=
 security 18 mode wpa-personal
  key encrypted 5eN/+AS8dgjA4hH7xYdA9LWeEVEpUmMpiKLObSs6M7M=
 network 1
  ssid Sales2
  security 1
 network 2
  ssid Engineer2
  security 2
 network 17
  ssid Sales5
  security 17
 network 18
  ssid Engineer5
  security 18
 ap-profile local
  radio 1
   enable
   multicast-tx-rate 11
   vap 0 network 1
   vap 1 network 2
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
   vap 1 network 18
 ap local

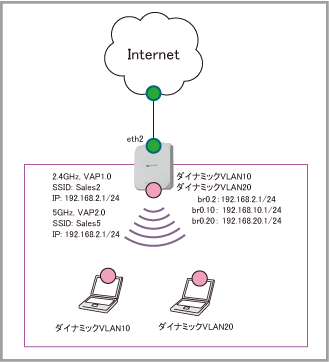

ダイナミックVLANの使用

Note

本手順では無線の設定はWeb GUIを使用して行っていますが、無線の設定をCLIで行う場合はVAPの設定後にwireless ap-configuration apply ap localコマンドを実行してください。VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。

構成例

手順

1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。


2. 無線1の無線の設定を行います。

   1. Web GUIのメニューから無線管理を選択します。

   2. コンテンツ欄上部にある無線1タブをクリックします。

   3. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   4. 「無線送信の状態」を「有効」に設定します。

   5. 「適用」ボタンをクリックし基本設定画面を閉じます。



3. 無線1のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales2」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAエンタープライズ」を選択します。

   4. 「拡張設定」ボタンをクリックし「セキュリティー」タブをクリックします。「ダイナミックVLAN」を有効に変更します。

   5. 「保存」ボタンをクリックし拡張設定画面を閉じます。



4. 無線2の無線の設定を行います。

   1. コンテンツ欄上部にある無線2タブをクリックします。

   2. 無線欄の右上にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   3. 「無線送信の状態」を「有効」に変更します。

   4. 「適用」ボタンをクリックし基本設定画面を閉じます。



5. 無線2のVAP0の設定を行います。

   1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。

   2. 「SSID」に「Sales5」と入力します。

   3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAエンタープライズ」を選択します。

   4. 「拡張設定」ボタンをクリックし「セキュリティー」タブをクリックします。「ダイナミックVLAN」を有効に変更します。

   5. 「保存」ボタンをクリックし拡張設定画面を閉じます。



6. Web GUI右上にある「設定適用」ボタンをクリックします。


7. 次にコンソールを使用してブリッジの設定、VLANの設定、IPアドレスの設定を行い、無線設定を適用します。


   awplus(config)# interface br0 ↓
   awplus(config-if)# encapsulation dot1q 2 ↓
   awplus(config-if)# encapsulation dot1q 10 ↓
   awplus(config-if)# encapsulation dot1q 20 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br0.20 ↓
   awplus(config-if)# ip address 192.168.20.1/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br0.10 ↓
   awplus(config-if)# ip address 192.168.10.1/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface br0.2 ↓
   awplus(config-if)# ip address 192.168.2.1/24 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap1.0 ↓
   awplus(config-if)# bridge-group 0 native vlan 2 ↓
   awplus(config-if)# exit ↓

   awplus(config)# interface vap2.0 ↓
   awplus(config-if)# bridge-group 0 native vlan 2 ↓
   awplus(config-if)# end ↓

   awplus# wireless ap-configuration apply ap local ↓


wireless
 security 1 mode wpa-enterprise
  radius authentication group radius
  dynamic-vlan enable
 security 17 mode wpa-enterprise
  radius authentication group radius
  radius accounting group radius
  dynamic-vlan enable
 network 1
  ssid Sales2
  security 1
 network 17
  ssid Sales5
  security 17
 ap-profile local
  radio 1
   vap 0 network 1
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
 ap local

(C) 2023 - 2024 アライドテレシスホールディングス株式会社

PN: 613-003212 Rev.F
