NoteAMF Security miniは、AT-AR4050S、AT-AR4050S-5Gでのみサポートです。AT-AR3050Sでは使用できません。
NoteAMF Security miniを使用するには以下のアニュアルライセンスが必要です。
AMFアプリケーションプロキシーライセンスとAMFマスターライセンスはAlliedWare Plus製品側でインストールを行います。これらのライセンスのインストール方法については「運用・管理」/「システム」の「ライセンスキーのインストール」をご参照ください。
- AMF Security miniライセンス
- AMFアプリケーションプロキシーライセンス
- AMFマスターライセンス(管理するAMFノード台数に応じて必要)
AMF Security miniライセンスはAMF Security miniにログインしてインストールを行います。AMF Security miniの操作については『AMF Security miniリファレンスマニュアル』の『設定画面へのアクセス / 設定の開始 / ライセンスのインストール』をご参照ください。
NoteAMF Security miniを使用するには1台のAT-AR4050S、AT-AR4050S-5G上で、AMF Security mini、AMFマスター、AMFアプリケーションプロキシー機能のプロキシーノードを動作させる必要があります。
AMFマスター、AMFアプリケーションプロキシー機能の設定は以下をご参照ください。
NoteCLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください(全角文字および半角カナも入力できません)。
NoteWeb GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
本マニュアルは、GUIバージョン2.18.0をもとに記述しています。
NoteWeb GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

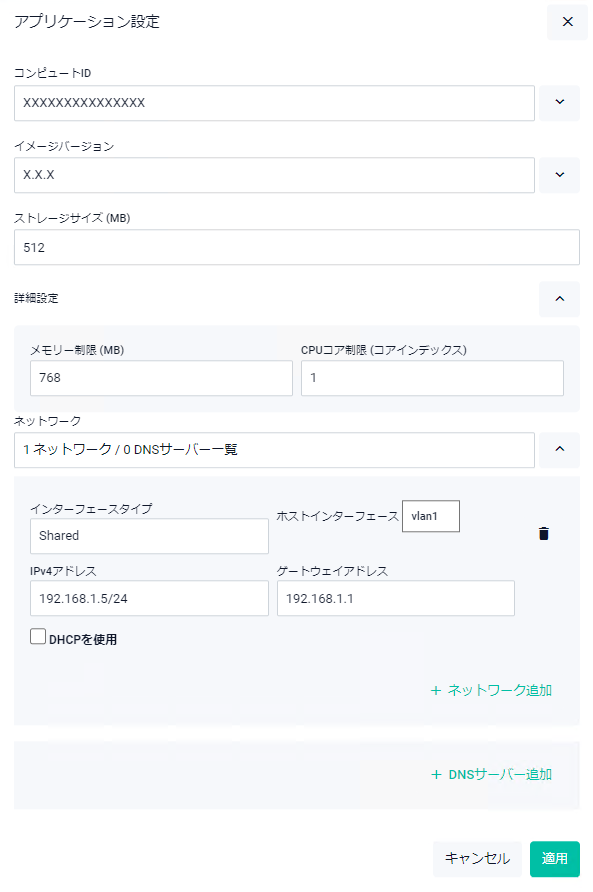

コンピュートID | 本製品のシリアル番号 | 本製品のシリアル番号 |
イメージバージョン | 手順2で本製品のフラッシュメモリーに転送したイメージを選択 | 未選択 |
ストレージサイズ (MB) | 512 | 未指定 |
詳細設定 | ||
メモリー制限 (MB) | 768 | 未指定 |
CPUコア制限 (コアインデックス) | 1 | 未指定 |
ネットワーク | ||
ネットワーク追加 | クリックしてネットワークを追加し、下記項目を適宜設定 | |
インターフェースタイプ | Shared | Shared |
ホストインターフェース | 適切なインターフェースを選択 | 構成に依存 |
DHCPを使用 | チェックなし | チェックなし |
IPv4アドレス | 適切なIPv4アドレス/サブネットマスク長を指定 | 未設定 |
ゲートウェイアドレス | 適切なIPv4アドレスを指定 | 未設定 |
DNSサーバー追加 | 必要に応じて追加 AMF Security mini側でsyslogサーバーをホスト名で指定する場合は必須 |
|
DNSサーバー | DNSサーバーのIPアドレスを入力 | 未指定 |
Noteストレージサイズ (MB)、メモリー制限 (MB)、CPUコア制限 (コアインデックス)、インターフェースタイプ、「DHCPを使用」は、前表の「設定内容」に記載の値以外サポート対象外となります。
NoteAMF Security miniインスタンスは、次の概念図に示すように、「ホストインターフェース」で指定した本製品のインターフェースと同じネットワークに接続される形となりますので、「IPv4アドレス」には同ネットワーク内の使われていないIPアドレスと、同ネットワークのサブネットマスク長を指定してください。
- 「インターフェースタイプ」は初期値「Shared」のままでご使用ください。「Virtual」はサポート対象外です。
- 「DHCPを使用」(DHCPサーバーから取得)はサポート対象外です。「IPv4アドレス」、「デフォルトゲートウェイ」はスタティックに設定してください。

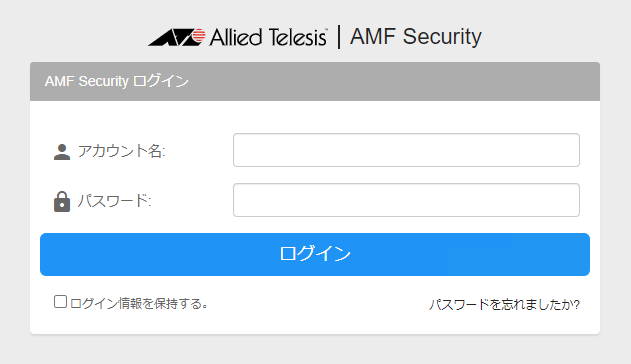

https://192.168.1.5
NoteAMF Security miniアプリケーション側でWebサーバープロトコル(HTTPS、HTTP)やWebサーバーポートをデフォルト設定(HTTPS、ポート443)から変更している場合は、「開く」ボタンを使わず、Webブラウザーのアドレスバーに直接対応するURLを入力してください。
Note「テクニカルサポート情報の生成」ボタンはサポート対象外のため使用しないでください。

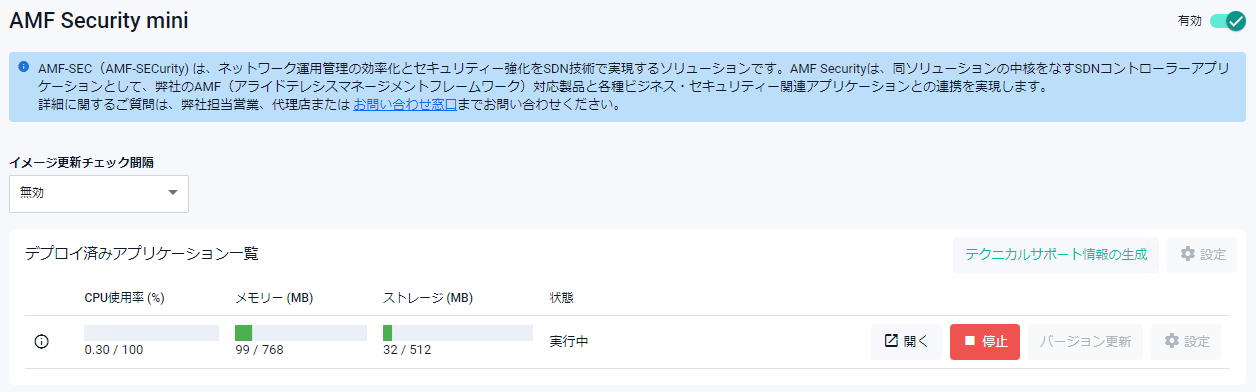

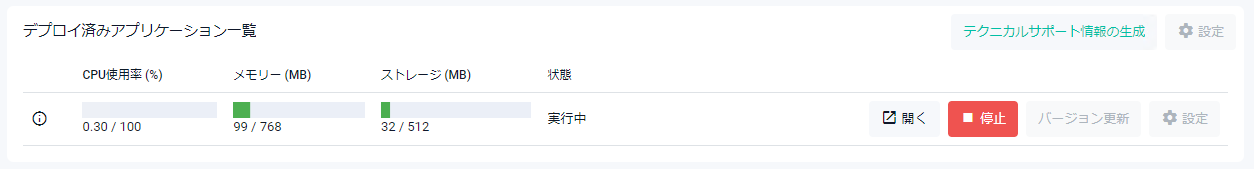

(i)アイコン | マウスカーソルを合わせると、インスタンスの設定内容がポップアップ表示されます |
CPU使用率 (%) | インスタンスのCPU使用率が表示されます |
メモリー (MB) | インスタンスが実際に使用しているメモリー容量とインスタンスに割り当てたメモリー容量が表示されます |
ストレージ (MB) | インスタンスが実際に使用しているストレージ容量とインスタンスに割り当てたストレージ容量が表示されます |
状態 | インスタンスの状態が表示されます。 ・展開中(イメージファイルの読み込み・展開中) ・作成中(インスタンスの起動処理中) ・実行中(インスタンス実行中) ・停止中(インスタンスの停止処理中) ・停止済み(インスタンスが停止した状態) ・オフライン(インスタンスの自動起動が無効に設定されており、まだ起動していない状態) ・削除中(インスタンスの削除中) ・エラー(イメージファイルの読み込みやインスタンスの作成に失敗した状態) |

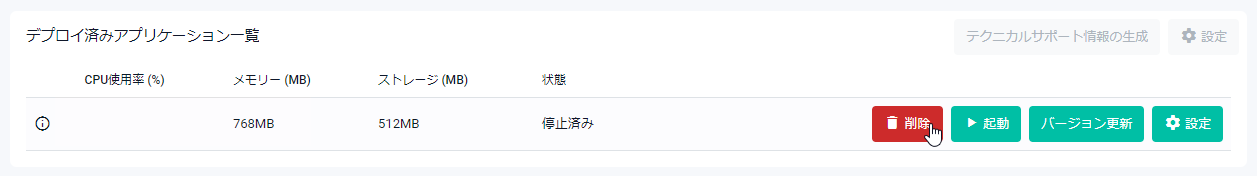

開く/削除ボタン | インスタンス実行中は「開く」ボタン、オフライン時は「削除」ボタンになります。「開く」はインスタンスのWeb画面を別ウィンドウで開き、「削除」はインスタンスの削除を行います |

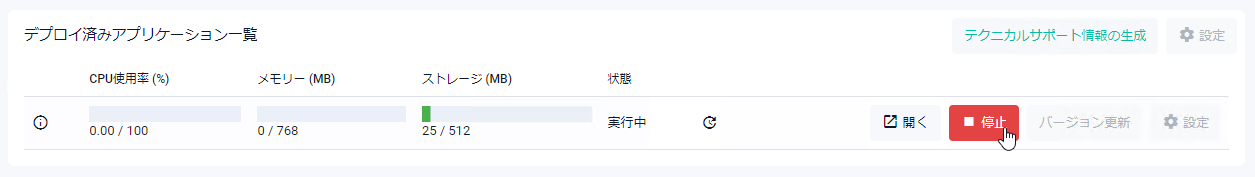

停止/起動ボタン | インスタンス実行中は「停止」ボタン、オフライン時は「起動」ボタンとなり、それぞれインスタンスの停止、起動を行います。 |

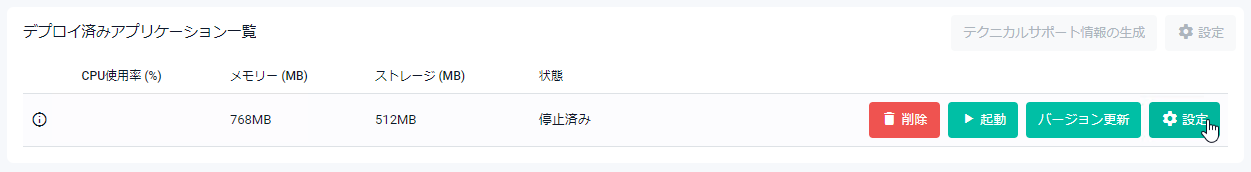

設定ボタン | インスタンスの設定(バージョン以外)を変更したいときは、インスタンスを停止してからこのボタンをクリックしてください |

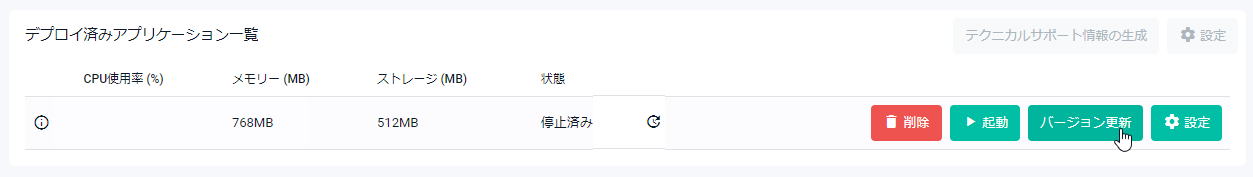

バージョン更新ボタン | アプリケーションイメージのバージョンを変更したいときは、インスタンスを停止してからこのボタンをクリックしてください |

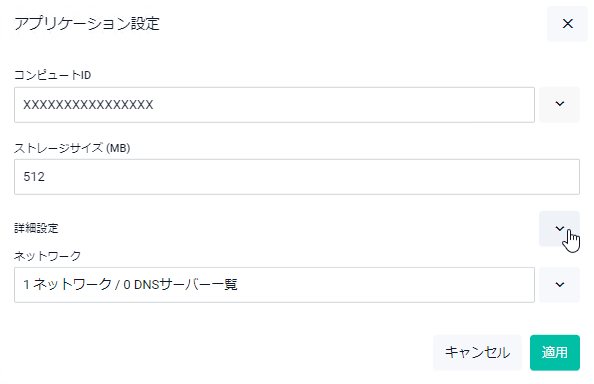

Noteインスタンスが「停止済み」のときに設定を保存すると、インスタンスの自動起動が無効の状態で設定が保存され、次回システム起動時にインスタンスが自動起動しなくなります。このとき、インスタンスの状態は「オフライン」と表示されます。自動起動を再度有効化にするには、「起動」ボタンをクリックし、インスタンスが起動したことを確認してから設定を保存しなおしてください。

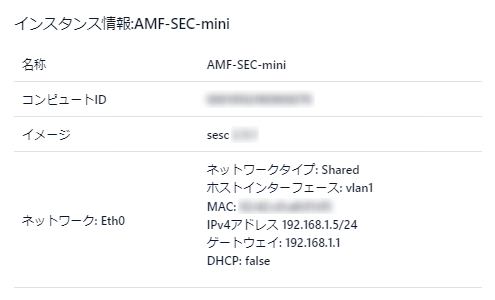

名称 | インスタンス名が表示されます |
コンピュートID | アプリケーション実行環境(本製品)の識別子が表示されます |
イメージ | アプリケーションイメージのバージョン情報が表示されます |
ネットワーク | インスタンスのネットワークインターフェース名が表示されます。これはインスタンスが認識している仮想インターフェースの名前であり、本製品のインターフェース名と直接の関係はありません |
ネットワークタイプ | インスタンスのネットワークインターフェース種別が表示されます。Sharedのみサポートです |
ホストインターフェース | ネットワークタイプSharedの場合、インスタンスの仮想ネットワークが接続される本製品のインターフェース名が表示されます |
MAC | インスタンスのMACアドレスが表示されます |
IPv4アドレス | インスタンスのIPv4アドレスが表示されます |
ゲートウェイ | インスタンスのデフォルトゲートウェイアドレスが表示されます |
DHCP | サポート対象外 |
Noteインスタンスが「停止済み」のときに設定を保存すると、インスタンスの自動起動が無効の状態で設定が保存され、次回システム起動時にインスタンスが自動起動しなくなります。このとき、インスタンスの状態は「オフライン」と表示されます。自動起動を再度有効化にするには、「起動」ボタンをクリックし、インスタンスが起動したことを確認してから設定を保存しなおしてください。
Noteバージョン 2.2.x以前からバージョン2.5.x以降へバージョン更新を行った場合は、AMF Security miniにライセンスをインストールする必要があります。AMF Security miniのライセンスについては『AMF Security miniリファレンスマニュアル』の『設定画面へのアクセス / 設定の開始 / ライセンスのインストール』をご参照ください。
Note使用中のバージョンよりも古いバージョンへの更新(バージョンダウングレード)はサポート対象外です。
Note事前に新しいAMF Security miniのアプリケーションイメージ(拡張子 .app)を本製品のフラッシュメモリーに転送してください。転送方法は「初期設定」をご参照ください。
アイコン | 説明 |
---|---|
![]() |
更新が可能であることを示します。 |
![]() |
使用している.appファイルがないことを示します。 |
![]() |
.appファイルの署名が確認できないことを示します。 以前のパッケージとバージョンが変わらない場合は、旧パッケージのアプリケーションと判定されてしまい、表示されたままになることがあります。この状態でもアプリケーションの動作には影響しません。 表示を消すためには、アプリケーションを削除、再作成してください。 |

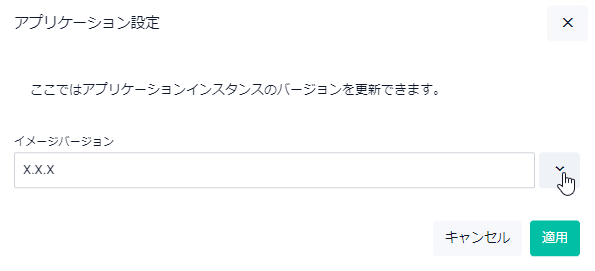

Noteフラッシュメモリーに転送したAMF Security miniのアプリケーションイメージが、異なるプラットフォーム向けのイメージで無効な場合や、更新対象外バージョンの場合は、ドロップダウンリストに選択不可の形式で表示されます。
Noteバージョン2.5.x以降へバージョン更新を行った場合は、AMF Security miniにライセンスをインストールする必要があります。AMF Security miniのライセンスについては『AMF Security miniリファレンスマニュアル』の『設定画面へのアクセス / 設定の開始 / ライセンスのインストール』をご参照ください。
Noteバージョン 1.7.0からのバージョンアップでは、AMF Security miniの認証データは引き継がれずに削除されます。
バージョンアップ実行前にAMF Security miniの設定画面から認証データをファイルにエクスポート(バックアップ)し、バージョンアップ後にエクスポートしておいた認証データをインポートしてください。
なお、バージョン1.7.0のシステム設定、アップロード済みのSSL証明書、トラップ監視設定ルールの各ファイルは引き継がれますが、念のためバックアップや各ファイルを準備しておいてください。
AMF Security miniのバックアップについては、新バージョン向け『AMF Security miniリファレンスマニュアル』の『クイックツアー / AMF Security miniのバックアップとリストア』をご参照ください。
Note
- AMF Security miniの新バージョンの動作に必要なファームウェアとWeb GUIのバージョンは、AMF Security miniのリリースノートでご確認ください。
- ファームウェアとWeb GUIがバージョンアップ済みの場合、本手順はスキップしてください。
NoteAMF Security miniインスタンスを削除して再度設定(再作成)した場合は、AMF Security miniのシリアル番号が変更されるためライセンスの再発行が必要になります(発行済みのライセンスは使用できなくなります)。再設定後のAMF Security miniの「システム設定」/「システム情報」画面に表示されるシリアル番号を控えて弊社窓口までお問い合わせください。詳細については『AMF Security miniリファレンスマニュアル』の『設定画面へのアクセス / 設定の開始 / ライセンスのインストール』をご参照ください。
Note
- アプリケーションインスタンスの実行中は無効にスライドできません。
- 無効にする場合は、事前にアプリケーションインスタンスを削除してください。
