拠点側のルーターBではURLオフロード機能を使用してOffice365のエンドポイント情報を取得し、配下のデバイス用に新しいPACファイルを生成・配布します。
拠点側から外部への通信はセンター経由で行いますが、URLオフロード機能によりOffice365の通信はプロキシーサーバーを経由せず直接Office365サーバーにアクセスさせ、Office365以外の外部への通信はプロキシーサーバーを経由するようにします。

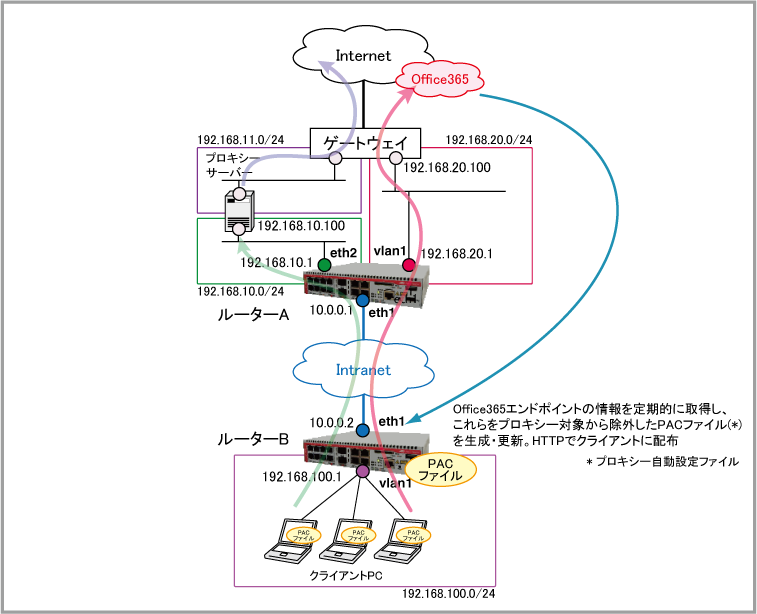

構成

設定例集#93： [ 設定例集目次 ] ページ内目次


ルーターA
(センター)
ルーターB
(拠点)
ルーターの基本設定
WAN側物理インターフェース eth1 eth1
WAN側（eth1）IPアドレス 10.0.0.1/24 10.0.0.2/24
LAN側（eth2）IPアドレス 192.168.10.1/24
LAN側（vlan1 / vlan1）IPアドレス 192.168.20.1/24 192.168.100.1/24
DNSサーバー 192.168.20.100 192.168.20.100
PACファイルサーバー待ち受けポート   8080

[プロキシーサーバー]

[その他]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#93： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. eth1、eth2、vlan1インターフェースにそれぞれIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface eth1
 ip address 10.0.0.1/24

interface eth2
 ip address 192.168.10.1/24

interface vlan1
 ip address 192.168.20.1/24
  3. 経路制御プロトコルOSPFの設定を行います。
    これには、router ospf、networkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御（OSPF）」をご覧ください。
    router ospf
 network 10.0.0.0/24 area 0.0.0.0
 network 192.168.10.0/24 area 0.0.0.0
 network 192.168.20.0/24 area 0.0.0.0
  4. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#93： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. eth1、vlan1インターフェースにそれぞれIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface eth1
 ip address 10.0.0.2/24

interface vlan1
 ip address 192.168.100.1/24
  3. ファイアウォールのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
    zone private
 network internal
  ip subnet 10.0.0.0/24
  ip subnet 192.168.20.0/24
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network proxy
  ip subnet 192.168.10.0/24
  ip subnet 192.168.11.0/24
 network lan
  ip subnet 192.168.100.0/24 interface vlan1
  host vlan1
   ip address 192.168.100.1
  4. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface eth1
  5. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    プロキシーサーバー宛てのTCPトラフィックを表すカスタムアプリケーション「proxy」を定義します。
    application proxy
 protocol tcp
 dport 3128
  6. ファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。
    ここではおもに、LAN側クライアントのインターネットアクセスを制限するためにファイアウォールを使用しています。

    ・rule 10 - イントラネット内の通信を許可します
    ・rule 20 - イントラネット内のOSPFパケットを許可します
    ・rule 30 - LAN側端末からプロキシーサーバーへの通信を許可します
    ・rule 40, 50 - LAN側端末からOffice365エンドポイントへのHTTP/HTTPS通信を許可します
    ・rule 60 - LAN側端末から本製品のLAN側インターフェースへの通信（PACファイルサーバーとの通信など）を許可します
    ・rule 70, 80 - LAN側端末からOffice365エンドポイント以外へのHTTP/HTTPS通信を禁止します
    ・rule 90 - 上記以外の内部から外部への通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private.internal to private.internal
 rule 20 permit any from private.internal to private.ospf
 rule 30 permit proxy from private.lan to private.proxy
 rule 40 permit http from private.lan to URL_Offload.include_entries
 rule 50 permit https from private.lan to URL_Offload.include_entries
 rule 60 permit any from private.lan to private.lan.vlan1
 rule 70 deny http from private.lan to public.wan
 rule 80 deny https from private.lan to public.wan
 rule 90 permit any from private to public.wan
 protect
  7. URLオフロード機能の設定を行います。LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。

    ・URLオフロード機能の有効化（service url-offload）
    ・URLオフロードの設定開始（url-offload）
    ・Office365エンドポイント情報を取得するための設定開始（endpoint-source type office365）
    ・Office365エンドポイントの情報を取得するためのURL（url）
    ・エンドポイント情報の更新確認間隔（update-interval）
    ・使用するエンドポイント情報の絞り込み（filter-endpoint include）
    ・使用しないエンドポイント情報の除去（filter-entry exclude type）
    ・PACファイル内で指定するプロキシーサーバーのアドレスとポート（pac-file proxy-address）
    ・PACファイル配布用HTTPサーバーの有効化（pac-file http-server port）

    URLオフロードの詳細は「トラフィック制御」/「URLオフロード」をご覧ください。
    service url-offload
url-offload
 endpoint-source WORLDWIDE type office365
  url https://endpoints.office.com/endpoints/worldwide
  update-interval minutes 30
  filter-endpoint include key required boolean true
  filter-entry exclude type ipv6
  filter-entry exclude type url
 pac-file proxy-address 192.168.10.100:3128
 pac-file http-server port 8080
  8. DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。これには、ip name-serverコマンドを使います。
    ip name-server 192.168.20.100
  9. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  10. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    ここでは、IPアドレスとIP設定情報に加え、プロキシー自動設定ファイル（PACファイル）のURLも通知するよう設定します。
    PACファイルのURLを通知するため、文字列形式のDHCPオプション252を定義します。これにはip dhcp optionコマンドを使います。
    ip dhcp option 252 name wpad ascii
  11. ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・DNSサーバーアドレス（dns-server）
    ・デフォルトゲートウェイ（default-router）
    ・PACファイルURL（option）
    ip dhcp pool vlan1
 network 192.168.100.0 255.255.255.0
 range 192.168.100.10 192.168.100.200
 dns-server 192.168.100.1
 default-router 192.168.100.1
 option wpad http://192.168.100.1:8080/wpad.dat
  12. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
    service dhcp-server
  13. 経路制御プロトコルOSPFの設定を行います。
    これには、router ospf、networkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御（OSPF）」をご覧ください。
    router ospf
 network 10.0.0.0/24 area 0.0.0.0
 network 192.168.100.0/24 area 0.0.0.0
  14. 以上で設定は完了です。
    end

設定の保存

設定例集#93： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall ↓

ルーターAのコンフィグ

設定例集#93： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 ip address 10.0.0.1/24

interface eth2
 ip address 192.168.10.1/24

interface vlan1
 ip address 192.168.20.1/24
!
router ospf
 network 10.0.0.0/24 area 0.0.0.0
 network 192.168.10.0/24 area 0.0.0.0
 network 192.168.20.0/24 area 0.0.0.0
!
end

ルーターBのコンフィグ

設定例集#93： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 ip address 10.0.0.2/24

interface vlan1
 ip address 192.168.100.1/24
!
zone private
 network internal
  ip subnet 10.0.0.0/24
  ip subnet 192.168.20.0/24
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network proxy
  ip subnet 192.168.10.0/24
  ip subnet 192.168.11.0/24
 network lan
  ip subnet 192.168.100.0/24 interface vlan1
  host vlan1
   ip address 192.168.100.1
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface eth1
!
application proxy
 protocol tcp
 dport 3128
!
firewall
 rule 10 permit any from private.internal to private.internal
 rule 20 permit any from private.internal to private.ospf
 rule 30 permit proxy from private.lan to private.proxy
 rule 40 permit http from private.lan to URL_Offload.include_entries
 rule 50 permit https from private.lan to URL_Offload.include_entries
 rule 60 permit any from private.lan to private.lan.vlan1
 rule 70 deny http from private.lan to public.wan
 rule 80 deny https from private.lan to public.wan
 rule 90 permit any from private to public.wan
 protect
!
service url-offload
url-offload
 endpoint-source WORLDWIDE type office365
  url https://endpoints.office.com/endpoints/worldwide
  update-interval minutes 30
  filter-endpoint include key required boolean true
  filter-entry exclude type ipv6
  filter-entry exclude type url
 pac-file proxy-address 192.168.10.100:3128
 pac-file http-server port 8080
!
ip name-server 192.168.20.100
!
ip dns forwarding
!
ip dhcp option 252 name wpad ascii
!
ip dhcp pool vlan1
 network 192.168.100.0 255.255.255.0
 range 192.168.100.10 192.168.100.200
 dns-server 192.168.100.1
 default-router 192.168.100.1
 option wpad http://192.168.100.1:8080/wpad.dat
!
service dhcp-server
!
router ospf
 network 10.0.0.0/24 area 0.0.0.0
 network 192.168.100.0/24 area 0.0.0.0
!
end
