[index] CentreCOM Secure HUB GS970EMXシリーズ コマンドリファレンス 5.5.4
NoteCLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください（全角文字および半角カナも入力できません）。
NoteWeb GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
本マニュアルは、GUIバージョン2.19.0をもとに記述しています。
NoteWeb GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

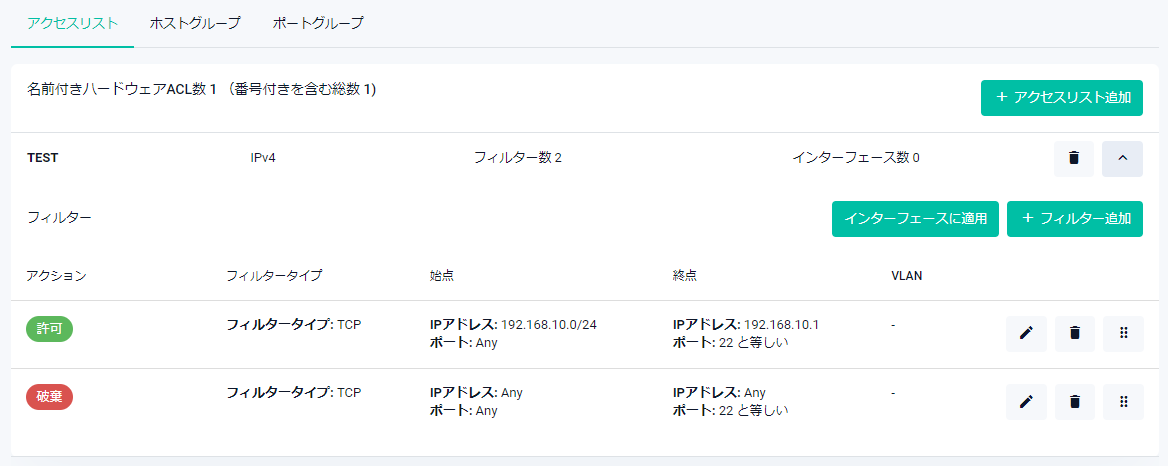

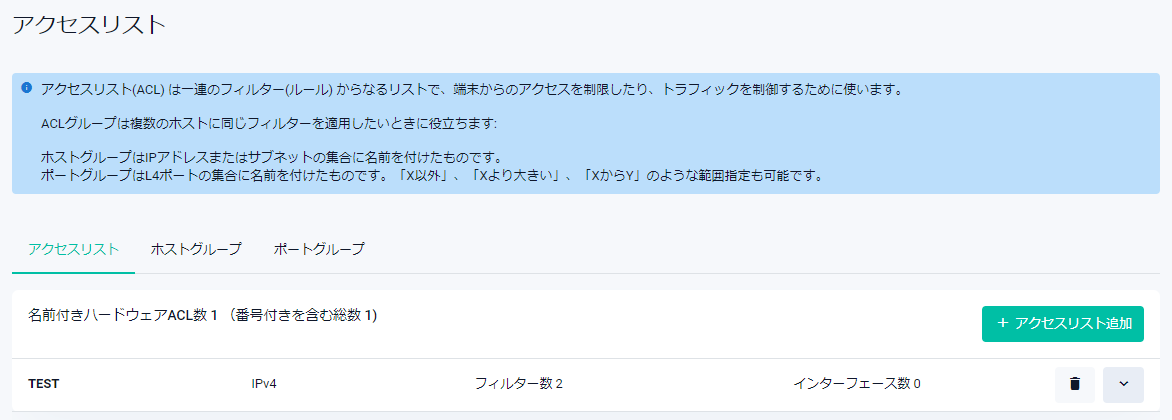

| 名前付きハードウェアACL数 | 登録されているアクセスリスト数が表示されます |
| 番号付きを含む総数 | 名前付きハードウェアACL数とCLIで作成した拡張IPアクセスリストの番号付き拡張IPアクセスリストの総数が表示されます |
| アクセスリスト追加ボタン | 新規アクセスリストを追加するための「アクセスリスト追加」ダイアログが開きます |
| 名称 | アクセスリストの名称が表示されます |
| IPバージョン | アクセスリストのIPバージョンがIPv4またはIPv6で表示されます |
| フィルター数 | アクセスリストに登録されているフィルター数が表示されます |
| インターフェース数 | アクセスリストが適用されているインターフェース数が表示されます |
| 削除ボタン | アクセスリストを削除します |
| フィルター | 右側の下向き矢印をクリックすると、フィルターの一覧が表示され、フィルターの追加、編集、削除やインターフェースへの適用が行えます |
| インターフェースに適用ボタン | アクセスリストの適用先インターフェースを編集する「インターフェースに適用」ダイアログが開きます |
| フィルター追加ボタン | アクセスリストにフィルターエントリーを追加する「フィルター追加」ダイアログが開きます |

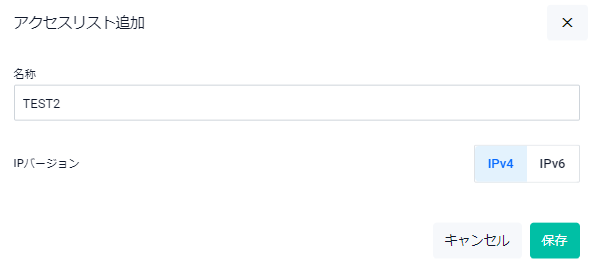

| 名称 | アクセスリストの名称を指定します |
| IPバージョン | IPバージョンをIPv4またはIPv6で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

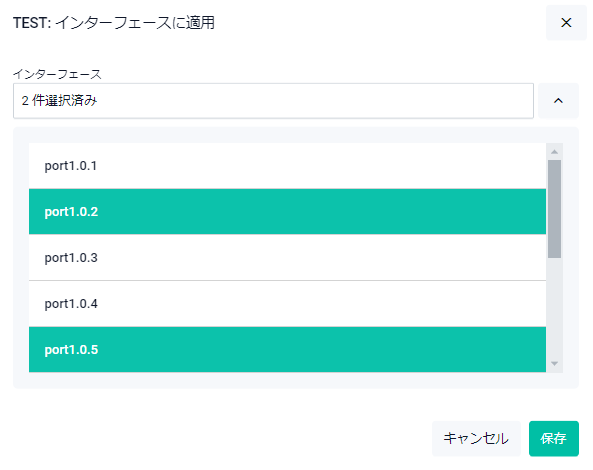

| インターフェース | 右側の下向き矢印をクリックし、適用させたいインターフェースを指定します。 |
| X件選択済み | インターフェースのリストから選択済みのインターフェース数が表示されます。 |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

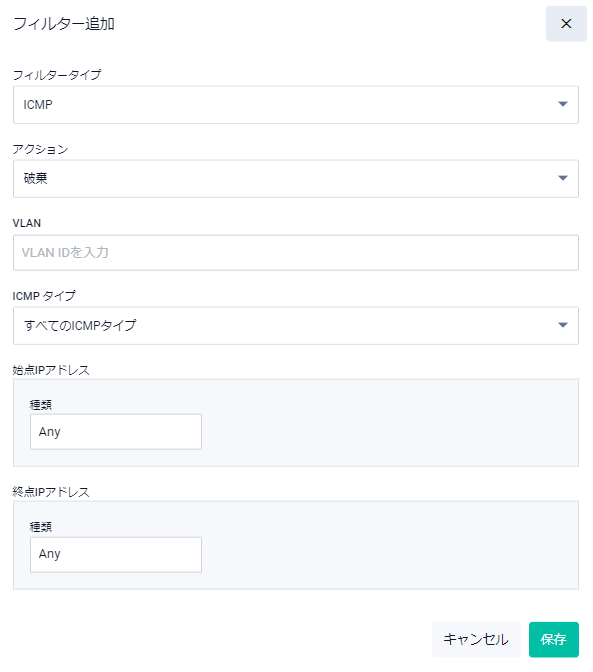

| フィルタータイプ | フィルタータイプを指定します |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| ICMPタイプ | ICMPメッセージタイプを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| DHCP Snoopingに登録された IP | DHCPスヌーピングに登録された始点IPアドレスの有効/無効を選択します |
| IPプロトコル | IPプロトコルを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| 始点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| 終点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| 始点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| 終点ポート | 始点ポート番号を「比較演算子 数値」、「範囲 下限数値 上限数値」、「ポートグループを設定している場合は対象のポートグループ」で指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| 内側VLAN | 内側VLAN IDを指定 します |
| 送信元MACアドレス | 送信元MACのタイプを指定します |
| 宛先MACアドレス | 宛先MACのタイプを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
| アクション | 条件に合致した場合のアクションを指定します |
| VLAN | VLAN IDを指定します |
| DHCP Snoopingに登録された IP | DHCPスヌーピングに登録された始点IPアドレスの有効/無効を選択します |
| IPプロトコル | IPプロトコルを指定します |
| 始点IPアドレス | 始点IPアドレスを指定します |
| 終点IPアドレス | 終点IPアドレスを指定します |
| DHCP Snoopingに登録された MAC | DHCPスヌーピングに登録された送信元MACアドレスの有効/無効を選択します |
| 送信元MACアドレス | 送信元MACのタイプを指定します |
| 宛先MACアドレス | 宛先MACのタイプを指定します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

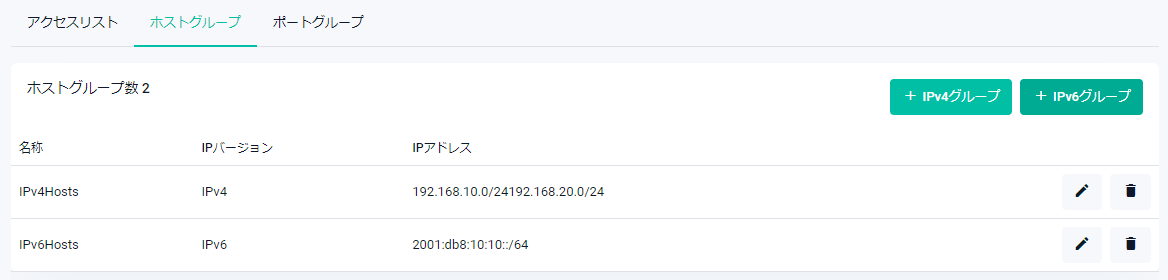

| ホストグループ数 | 登録されているホストグループの合計数が表示されます |
| IPv4グループボタン | 新規IPv4グループを追加するための「ホストグループ追加」ダイアログが開きます |
| IPv6グループボタン | 新規IPv6グループを追加するための「ホストグループ追加」ダイアログが開きます |
| 名称 | ホストグループの名称が表示されます |
| IPバージョン | ホストグループのIP形式がIPv4またはIPv6グループで表示されます |
| IPアドレス | 登録したIPアドレスが表示されます |
| 編集ボタン | ホストグループの設定を変更するためのホストグループ編集ダイアログが開きます |
| 削除ボタン | ホストグループを削除します |

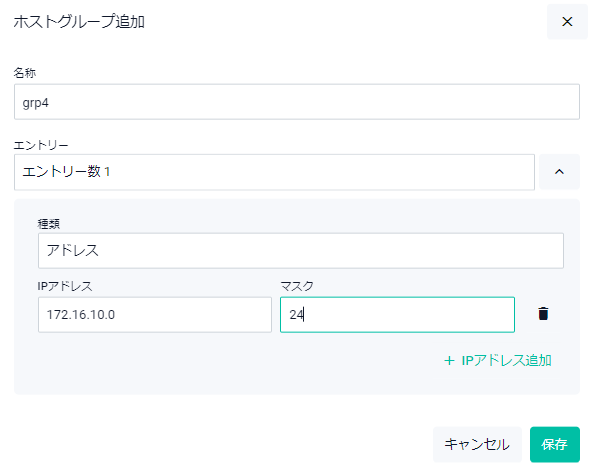

| 名称 | ホストグループの名称を指定します |
| エントリー | 右側の下向き矢印をクリックすることでホストグループのエントリー一覧、およびエントリー入力欄を追加するための「IPアドレス追加」ボタンが表示されます |
| IPアドレス追加 | エントリー入力欄（「種類」、「IPアドレス」、「マスク」）を追加します |
| 種類 | エントリーの種類を「アドレス」、「Any」から選択します |
| IPアドレス | エントリーの種類が「アドレス」の場合、対象のIPv4アドレスを入力します |
| マスク | エントリーの種類が「アドレス」の場合、IPv4アドレスに対するマスクを入力します |
| 削除ボタン | エントリーを削除します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

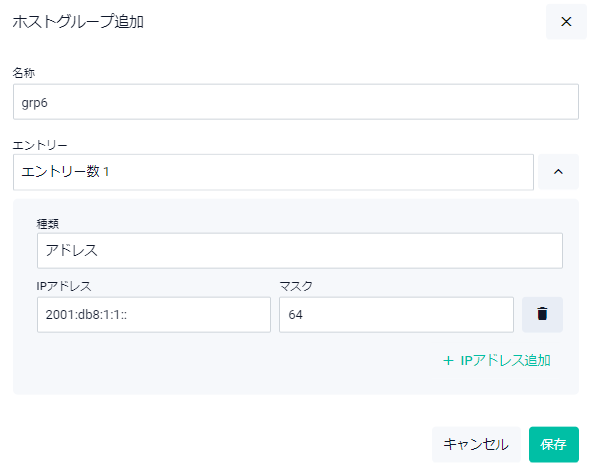

| 名称 | ホストグループの名称を指定します |
| エントリー | 右側の下向き矢印をクリックすることでホストグループのエントリー一覧、およびエントリー入力欄を追加するための「IPアドレス追加」ボタンが表示されます |
| IPアドレス追加 | エントリー入力欄（「種類」、「IPアドレス」、「マスク」）を追加します |
| 種類 | エントリーの種類を「アドレス」、「Any」から選択します |
| IPアドレス | エントリーの種類が「アドレス」の場合、対象のIPv6アドレスを入力します |
| マスク | エントリーの種類が「アドレス」の場合、IPv6アドレスに対するマスクを入力します |
| 削除ボタン | エントリーを削除します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |

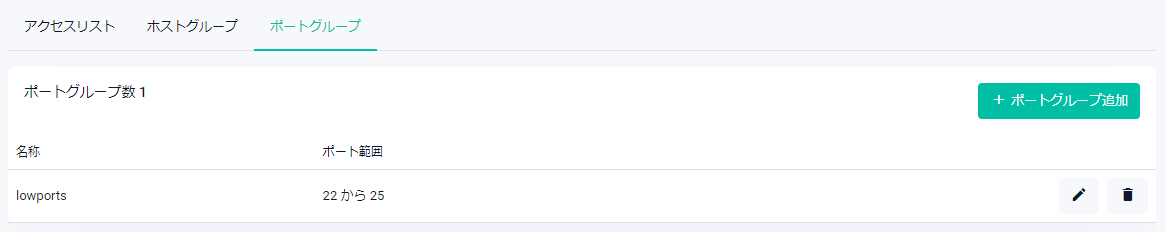

| ポートグループ数 | 登録されているポートグループの合計数が表示されます |
| ポートグループ追加ボタン | ポートグループを追加するためのポートグループ追加ダイアログが開きます |
| 名称 | ポートグループ名が表示されます |
| ポート範囲 | ポートグループの対象となるポートが表示されます |
| 編集ボタン | ポートグループの設定を変更するためのポートグループ編集ダイアログが開きます |
| 削除ボタン | ポートグループを削除します |

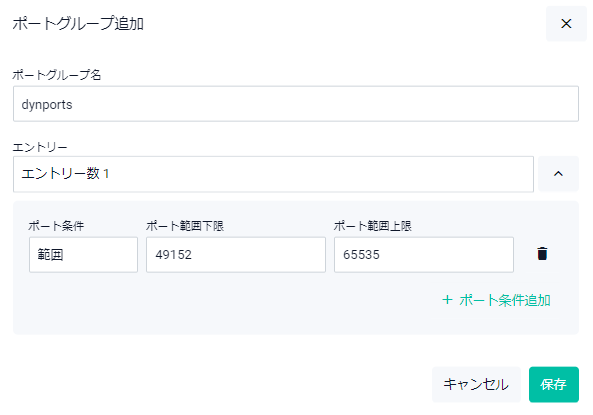

| ポートグループ名 | ポートグループの名称を指定します |
| エントリー | 右側の下向き矢印をクリックすることでポートグループのエントリー一覧、およびエントリー入力欄を追加するための「ポート条件追加」ボタンが表示されます |
| ポート条件追加 | エントリー入力欄（「ポート条件」、「ポート」または「ポート範囲下限」、「ポート範囲上限」）を追加します |
| ポート条件 | ポート判定の条件を「～と等しい」、「～以外」、「～より小さい」、「～より大きい」、「範囲」から選択します |
| ポート | ポート条件が「～と等しい」、「～以外」、「～より小さい」、「～より大きい」の場合、「～」に当てはまるポート番号を入力します |
| ポート範囲下限 | ポート条件が「範囲」の場合、ポート番号範囲の下限値（範囲「X ～ Y」の「X」）を入力します |
| ポート範囲上限 | ポート条件が「範囲」の場合、ポート番号範囲の上限値（範囲「X ～ Y」の「Y」）を入力します |
| 削除ボタン | エントリーを削除します |
| キャンセルボタン | 設定を変更せずに一覧画面に戻ります |
| 保存ボタン | 設定を変更して一覧画面に戻ります |
