Web GUI / Vista Manager mini - ネットワークマップ

• トポロジーマップ
  AMFマスターを頂点とするAMFのネットワークトポロジー（接続構成図）を表示します。
  AMFマスター、AMFメンバー、AMFゲストノードの接続構成と基本情報を確認することができます。
  また、無線LANコントローラー機能を使用している場合は、同機能の管理下にある無線LANアクセスポイント（以下AP）も表示します。




• ヒートマップ
  無線LANコントローラー機能の管理下にあるAPの配置と無線電波の想定到達範囲および強度、スマートコネクト設定時のAP間の通信状況を表示します。
  ヒートマップは複数作成することができ、各マップには任意の背景画像を指定して縮尺を自由に設定できます。
  管理下APのアイコンを指定した縮尺にもとづいて配置することで、各APの無線電波がカバーする範囲を視覚的に確認できます。




Note

CLIにおける制限事項は、基本的にすべてWeb GUIでの操作にも該当します。Web GUI上で各種機能の設定を行うときは、該当機能の解説編・コマンド編に記載の制限事項をご参照ください（全角文字および半角カナも入力できません）。

Note

Web GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
本マニュアルは、GUIバージョン2.20.0をもとに記述しています。

Note

Web GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。

注意事項

前提事項

• トポロジーマップ

  • AMFマスター機能とGUI連携機能
    AMFのネットワークトポロジー（AMFマスター、AMFメンバー、AMFゲストノード）を表示するには、Web GUIを提供する装置でAMFマスター機能が有効になっており、また同装置をAMFマスターとするAMFネットワークが正しく構築されている必要があります。
    また、AMFマスターにおいて、GUI製品との連携機能（atmf topology-gui enableコマンド）が有効に設定されている必要があります。
    AMFマスター機能、GUI連携機能のいずれかが無効の場合や、AMFネットワークが構築されていない場合、AMFのネットワークトポロジーは表示されません。
    ただしその場合でも、無線LANコントローラー機能が有効であれば、同機能の管理下にあるAPは本製品の直下に接続された形で表示されます。


    Note

    ファームウェアバージョン5.4.9-0.1以降では、ネットワークマップ（トポロジーマップ）を利用する目的に限り、AT-AR3050Sでも下記のAMFマスター用コマンドを実行可能です。



    • atmf master

    • atmf topology-gui enable



    本解説編では、便宜上これらのコマンドを設定したAT-AR3050Sも「AMFマスター」という言葉で表しますが、AT-AR3050Sは通常のAMFマスターとしての動作はサポートしておりませんのでご注意ください。

    また、これらの製品でトポロジーマップを利用するために必要なAMFネットワーク設定については、「設定例集」/「ネットワークマップ」をご参照ください。


  • 無線LANコントローラー機能
    AMFマスターおよびトポロジーマップ連携機能に加えて無線LANコントローラー機能も有効な場合は、AMFのネットワークトポロジーと管理下APが統合された形で表示されます。
    AMFゲストノードとしても認識されている管理下のAPは、実際の接続先であるAMFノードにつながった形で表示されます。
    一方、AMFゲストノードとして認識されていない管理下APは、本製品の直下に接続された形で表示されます。
    AMFマスターまたはトポロジーマップ連携機能が無効で、無線LANコントローラー機能だけが有効な場合は、同機能の管理下にあるAPだけが本製品の直下に接続された形で表示されます。



• ヒートマップ

  • 無線LANコントローラー機能
    ヒートマップにAPのアイコンを配置して電波範囲を表示するためには、無線LANコントローラー機能が有効になっており、該当APが同機能の管理下に置かれている必要があります。


    Note

    無線LANコントローラー機能の管理下にないAPであっても、AMFゲストノードとして認識されている場合はノードリストに表示されますが、管理下にないAPをヒートマップに配置することはサポート対象外です。

サポートリミット

• AR3050S

  • 作成可能なヒートマップの数：最大5

  • トポロジーマップに表示可能なノードの数：最大38
    ※本製品（AMFマスター/無線LANコントローラー）、AMFメンバー、AMFゲストノード、管理下AP、SNMPノード、ARPノードの合計



• AR4050S/AR4050S-5G

  • 作成可能なヒートマップの数：最大10

  • トポロジーマップに表示可能なノードの数：最大80
    ※本製品（AMFマスター/無線LANコントローラー）、AMFメンバー、AMFゲストノード、管理下AP、SNMPノード、ARPノードの合計


Note

SNMP/ARPノードの表示可能な台数は、合わせて30台までです。

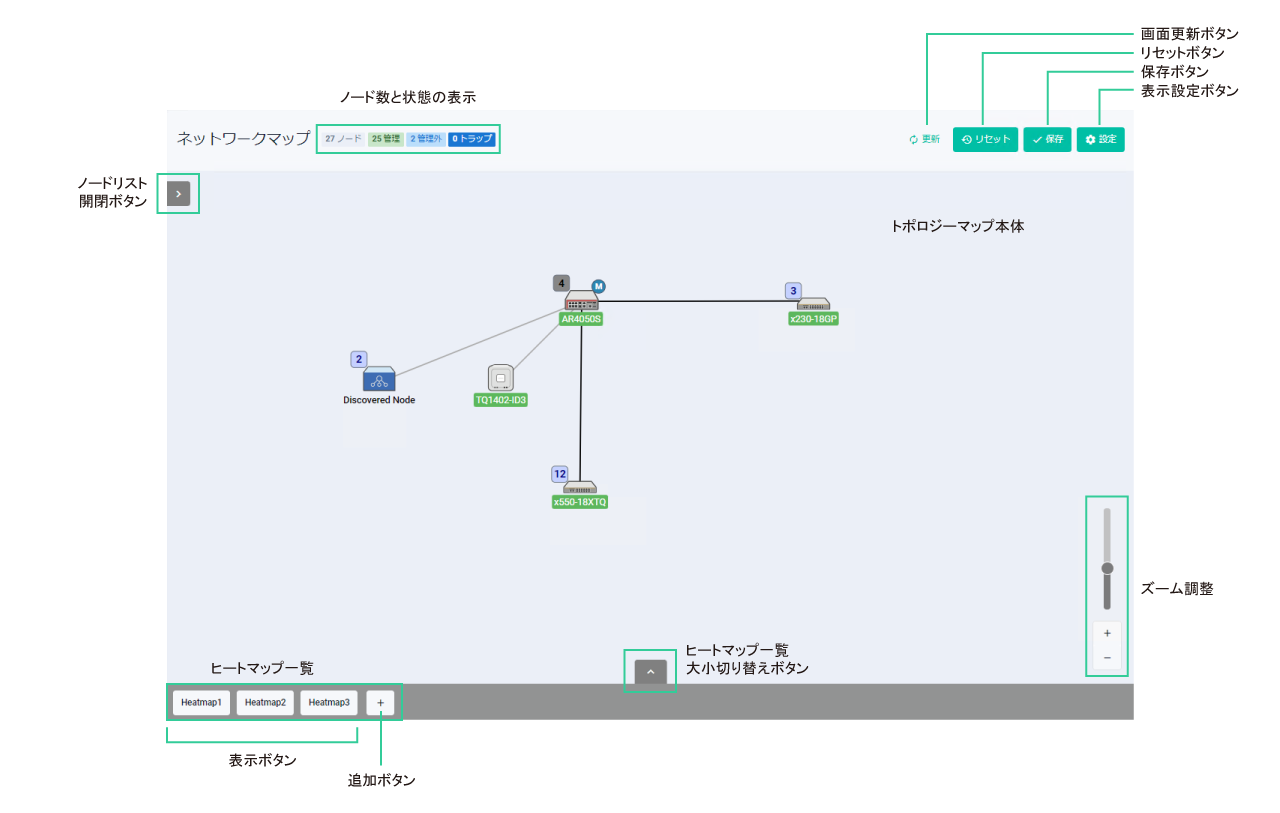

画面構成

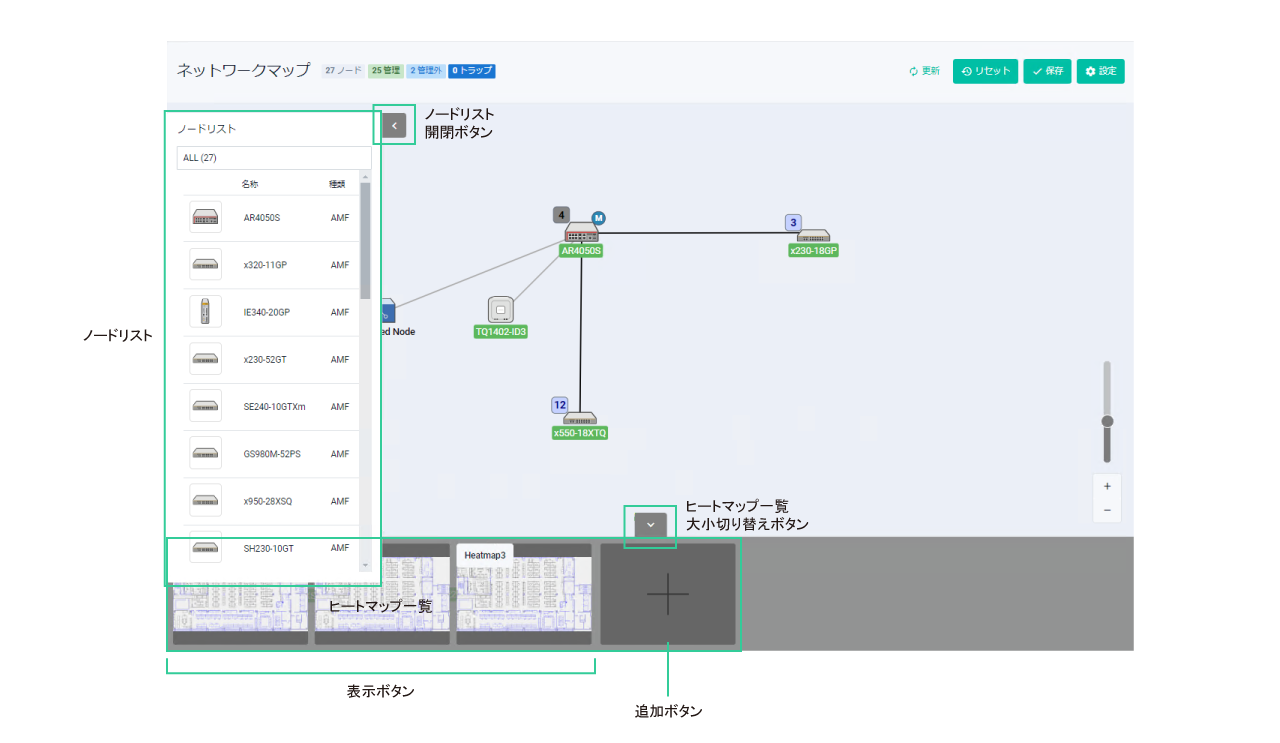

トポロジーマップ

• ノード数と状態の表示
  画面上部にはトポロジーマップ上に表示されているノード数と状態が表示されます。
  詳しくは「ノード数と状態の確認」をご覧ください。


• トポロジーマップ本体
  画面中央にはAMFおよび無線LANコントローラーの情報にもとづくトポロジーマップが表示されます。
  ノードのアイコンをクリックすると、該当ノードの基本情報がポップアップで表示されます。詳しくは「ノード基本情報の確認」をご覧ください。


• 画面更新ボタン
  トポロジーマップはいったん表示されるとその後は自動更新されませんので、表示内容を更新したい場合はこのボタンをクリックしてください。


• リセットボタン
  保存したノードアイコンの配置をリセットするためのボタンです。詳しくは「ノードアイコンの配置と保存」をご覧ください。


• 画面保存ボタン
  トポロジーマップにおけるノードアイコンの配置を保存するためのボタンです。詳しくは「ノードアイコンの配置と保存」をご覧ください。


• 表示設定ボタン
  トポロジーマップにおけるノードアイコンの集約・展開表示を変更するためのボタンです。クリックにより「トポロジーマップ表示設定」が表示されます。


• ズーム調整
  トポロジーマップをズームイン・ズームアウトしたいときは、ズーム調整のスライダーを上下にドラッグするか、「＋」「－」ボタンをクリックしてください。


• ノードリスト 開閉ボタン
  ノードリストを開閉するためのボタンです。クリックするたびに開閉が切り替わります。トポロジーマップを開いた直後は閉じています。


• ノードリスト
  トポロジーマップ上にあるノードの一覧が表示されます。
  無線LANコントローラーの管理下にある場合はAMFゲストノードかどうかにかかわらず「AWC」と表示され、無線LANコントローラーの管理下にないAMFゲストノードの場合は「Guest」と表示されます。

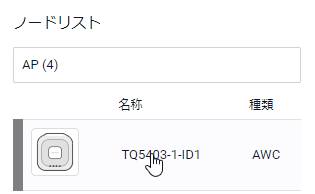

  トポロジーマップ上の「ノードリスト」でAPをクリックすると、マップ上で該当APの基本情報がポップアップで表示され、また、ヒートマップ一覧にフィルターがかかって、該当APが配置されているヒートマップの「表示ボタン」だけが表示された状態になります。


• ヒートマップ一覧 大小切り替えボタン
  ヒートマップ一覧の表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えるためのボタンです。クリックするたびに大小が切り替わります。トポロジーマップを開いた直後は小表示です。
  小表示からはヒートマップの選択（表示）と追加が、大表示ではこれらに加えてヒートマップの編集と削除が可能です。
  なお、初期状態ではヒートマップは存在していませんが、次の「追加ボタン」で追加できます。


• ヒートマップ一覧 追加ボタン
  ヒートマップを新規追加するためのボタンです。クリックにより新規ヒートマップの編集画面に移動します。


• ヒートマップ一覧 表示ボタン
  ヒートマップを表示するためのボタンです。クリックにより該当ヒートマップ画面に移動します。
  「ヒートマップ一覧 大小切り替えボタン」により、表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えることができます。

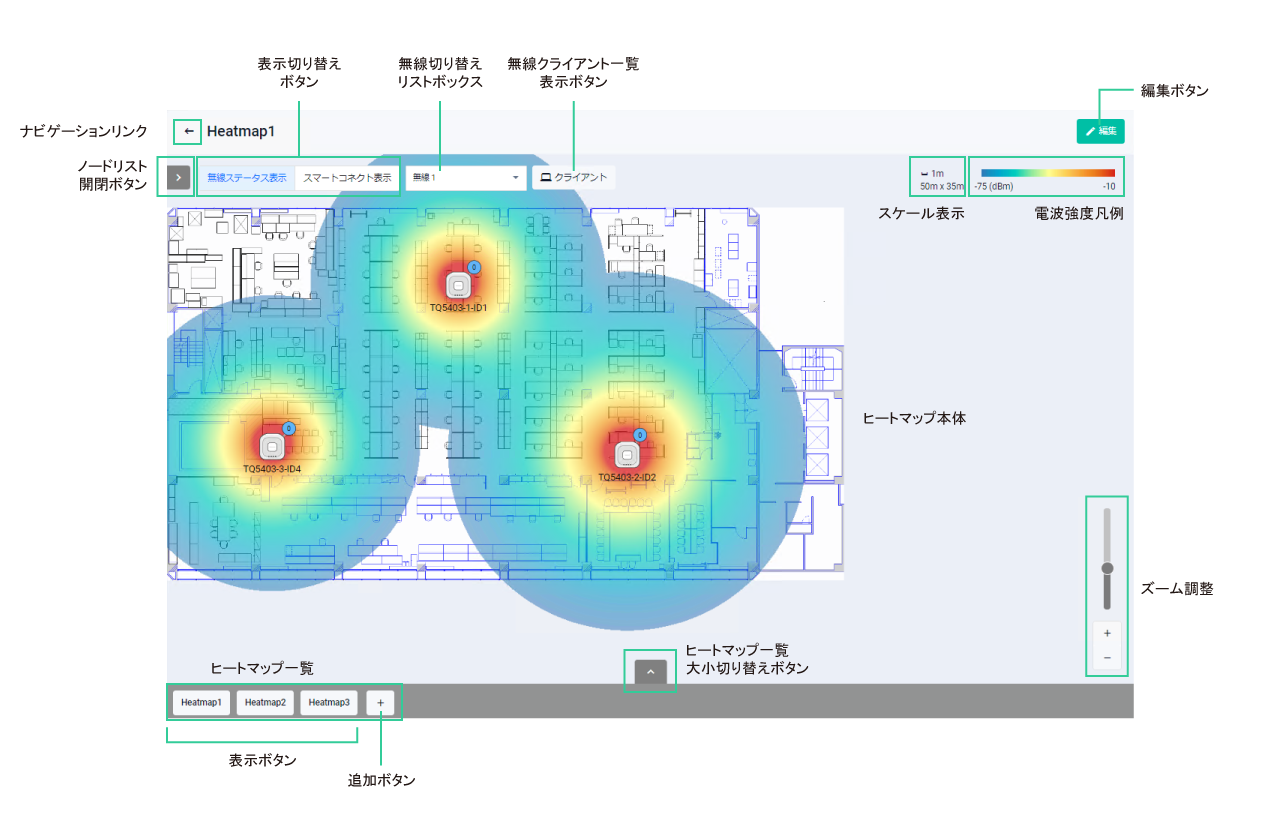

ヒートマップ

• ヒートマップ本体
  画面中央には管理下APの位置と電波の想定到達範囲を示すヒートマップが表示されます。
  背景画像と画面上の縮尺、管理下APアイコンの位置はユーザー（管理者）がヒートマップ編集画面で指定します。
  APのアイコンをクリックすると、該当APの基本情報がポップアップで表示されます。


• ナビゲーションリンク
  「←」のリンクをクリックすることでトポロジーマップの画面に戻ることができます。


• 表示切り替えボタン
  「無線ステータス表示」と「スマートコネクト表示」を切り替えるためのボタンです。
  ヒートマップを開いた直後やページの再読み込みをした後は「無線ステータス表示」ページが表示されます。


• 編集ボタン
  ヒートマップ編集画面に移動するためのボタンです。
  ヒートマップの背景画像やスケール（縮尺）、APの配置を変更する場合はこのボタンをクリックして編集画面に入ってください。


• 無線クライアント一覧表示ボタン
  ヒートマップ上の各APに接続している無線クライアントの情報が表示されます。詳しくは、各APに接続している無線クライアントを確認するをご覧ください。


• 無線切り替えリストボックス
  ヒートマップに表示する電波範囲と強度の対象無線（無線1、無線2、無線3）を切り替えるためのドロップダウンリストボックスです。


• 電波強度凡例
  ヒートマップに表示する電波範囲円の色と電波強度の関係を示します。


• スケール表示
  現画面上での縮尺を表す距離目盛りとヒートマップの大きさ（背景画像の横幅と縦幅が実環境でどれだけのサイズになるか）を表示します。


• ズーム調整
  ヒートマップをズームイン・ズームアウトしたいときは、ズーム調整のスライダーを上下にドラッグするか、「＋」「－」ボタンをクリックしてください。


• ノードリスト 開閉ボタン
  ノードリストを開閉するためのボタンです。クリックするたびに開閉が切り替わります。ヒートマップを開いた直後は閉じています。


• ノードリスト
  該当ヒートマップに配置されているアクセスポイントの一覧が表示されます。
  無線LANコントローラーの管理下にある場合はAMFゲストノードかどうかにかかわらず「AWC」と表示され、無線LANコントローラーの管理下にないAMFゲストノードの場合は「Guest」と表示されます。


• ヒートマップ一覧 大小切り替えボタン
  ヒートマップ一覧の表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えるためのボタンです。クリックするたびに大小が切り替わります。ヒートマップを開いた直後は小表示です。
  小表示からはヒートマップの選択（表示）と追加が、大表示ではこれらに加えてヒートマップの編集と削除が可能です。
  なお、初期状態ではヒートマップは存在していませんが、次の「追加ボタン」で追加できます。


• ヒートマップ一覧 追加ボタン
  ヒートマップを新規追加するためのボタンです。クリックにより新規ヒートマップの編集画面に移動します。


• ヒートマップ一覧 表示ボタン
  ヒートマップを表示するためのボタンです。クリックにより該当ヒートマップ画面に移動します。
  「ヒートマップ一覧 大小切り替えボタン」により、表示サイズを小（名前のみ表示）と大（背景画像のサムネイルと名前を表示）で切り替えることができます。


操作・表示リファレンス

マップ情報の保存について

Note

ネットワークマップ関連の設定情報は、内蔵フラッシュメモリーのルートディレクトリー直下に自動作成される gui-userdata ディレクトリーに保存されます。このディレクトリーを削除したり、内容を手動で変更したりしないようご注意ください。

Note

gui-userdata ディレクトリーをバックアップする際はAMFのバックアップ機能をご利用ください。マップ情報の復元はAMFオートリカバリーを用いた場合のみサポートで、外部メディア等から手動で gui-userdata ディレクトリーを再配置することはサポート対象外です。

Note

AMF機能を利用していない場合には、機器交換に備えてあらかじめ画像データを用意し、再配置しなおすための画面キャプチャ等を取得しておいてください。

各マップ共通

• ヒートマップを追加する

• ヒートマップを表示する

• ヒートマップ編集画面に移動する

• ヒートマップを削除する

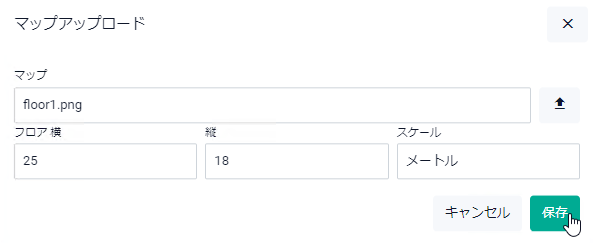

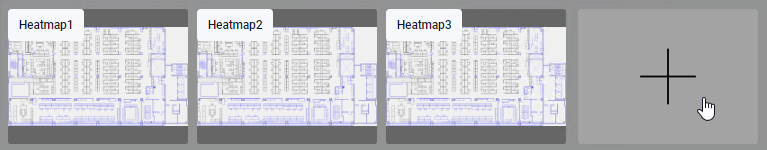

ヒートマップを追加する

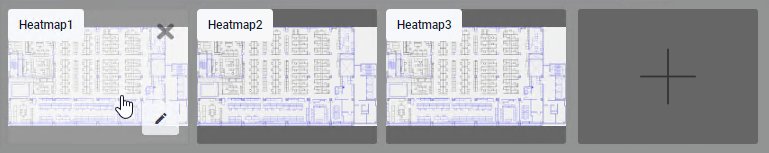

ヒートマップを表示する

ヒートマップを編集する

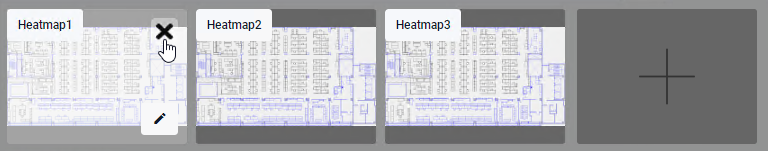

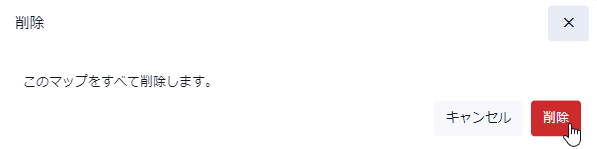

ヒートマップを削除する

Note

ヒートマップ一覧の削除ボタンをクリックした場合は、確認なしに削除されますのでご注意ください。

トポロジーマップ

• ノード数と管理状態を確認する

• ノード基本情報を確認する

• ノード名を変更する

• ノードアイコンを設定（配置・変更・追加・リセット）する

• ノードアイコンの自動決定

• 背景画像を設定する

• ノードアイコンを集約・展開する

• トポロジーマップの表示設定を変更する

• ポーリング間隔を設定する

• SNMP探索機能を設定する

• ノードアイコンの配置と保存


ノード数と状態の確認

Note

トポロジーマップ上に表示されているノード数と状態はノード名を表すラベルの色と連動しています。

Note

「管理」、「異常」、「管理外」はノード数が0の場合表示されません。

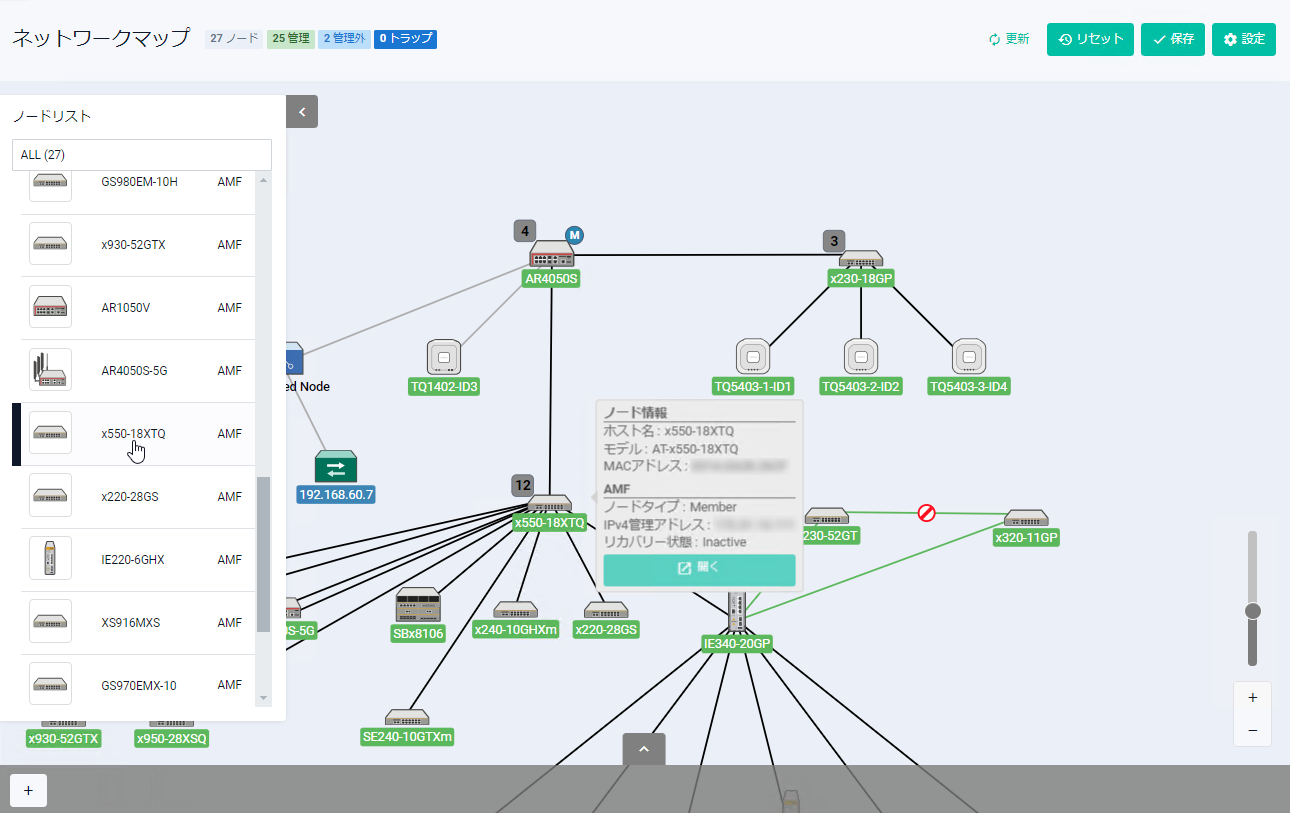

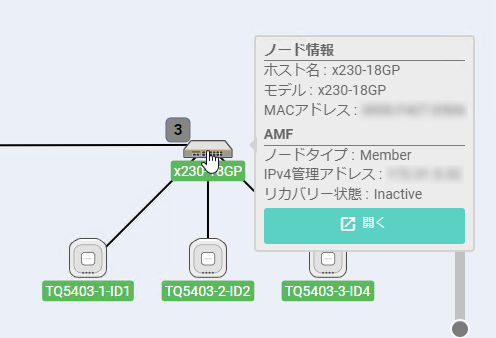

ノード基本情報の確認

Note

AMFメンバーのノード情報のIPアドレスは、AMFマスターのARPテーブルに登録されている場合に表示されます。

Note

TCPポート80番（http）を指定して開くため、機器側が異なるポート番号を使用している場合、Webブラウザーのアドレスバーに直接対応するURLを入力してください。

また、ノード間を接続するリンクの色およびリンク上に表示されるアイコンは次の意味を持ちます。

	黒	AMFリンク、AMF仮想リンク、AMFゲストリンクで管理されたリンク
	緑	AMFクロスリンクで管理されたリンク
	アイコン	AMFクロスリンクのステータスがBlockingになっている箇所を示す
	灰	無線LANコントローラーのみで管理されたリンクもしくはARPノードとして検出されたリンク

Note

AMFリンクのポートステータスがBlockingの場合、実線は表示されません。

Note

AMFクロスリンクのステータスがBlockingの場合、該当箇所にBlockingを示す赤いアイコンが表示されます。

Note

該当ノードがAMFゲストノードかつ無線LANコントローラーで管理されている場合、ノードリストの種類（Type）にはAWCと表示されます。

Note

ノードの種類が「AWC」かつCLIから設定を行っている場合、descriptionコマンドが設定されていないAPは名称が表示されません。また、ラベルも表示されません。

Note

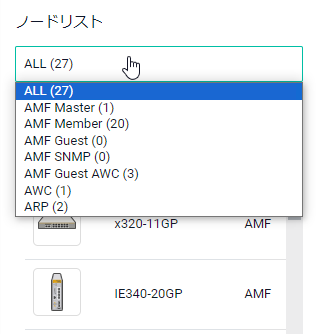

ノードリスト上のフィルターの「AMF Guest」および「AWC」にAMFゲストノードかつ無線LANコントローラーで管理されているノードは含まれません。

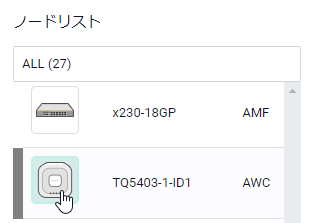

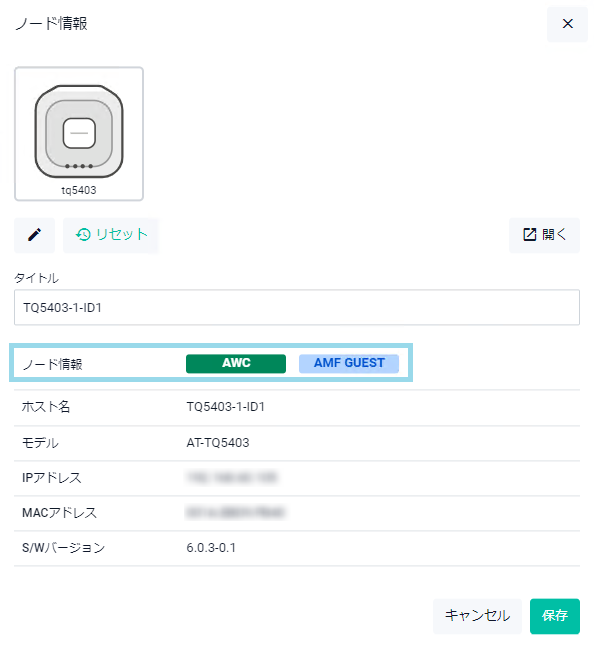

ノードリストのノードアイコンをクリックすると、「ノード情報」ダイアログが表示されます。

「ノード情報」ダイアログのノード情報に表示されるラベルの意味は下記の通りです。

	AMF MASTER(赤)	AMFマスター
	AMF MEMBER(橙)	AMFメンバー
	AMF GUEST(青)	AMFゲストノード
	AWC(緑)	無線LANコントローラーで管理されているノード
	AMF SNMP(青)	SNMP探索機能で検出されたSNMPノード
	ARP(緑)	SNMP探索機能で検出されたARPノード

Note

AMFメンバーのIPアドレスはAMFマスターのARPテーブルに登録されている場合に表示されます。

Note

AMFマスターのIPアドレスは表示されません。

Note

名称が表示されていないノード情報を表示した場合、タイトルおよびホスト名は空欄となります。「ノード名を変更する」から設定を行ってください。

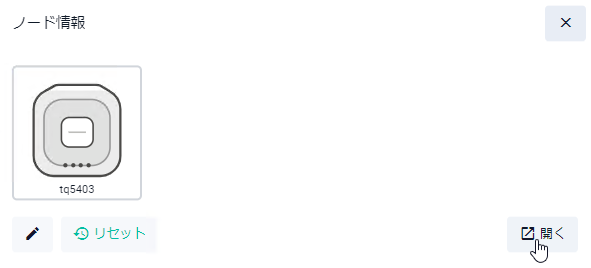

Note

TCPポート80番（http）を指定して開くため、443番（https）を使いたいときや他のポートを使いたいときは開いたブラウザウィンドウのアドレスバーに書かれているURLを手で編集して接続してください。

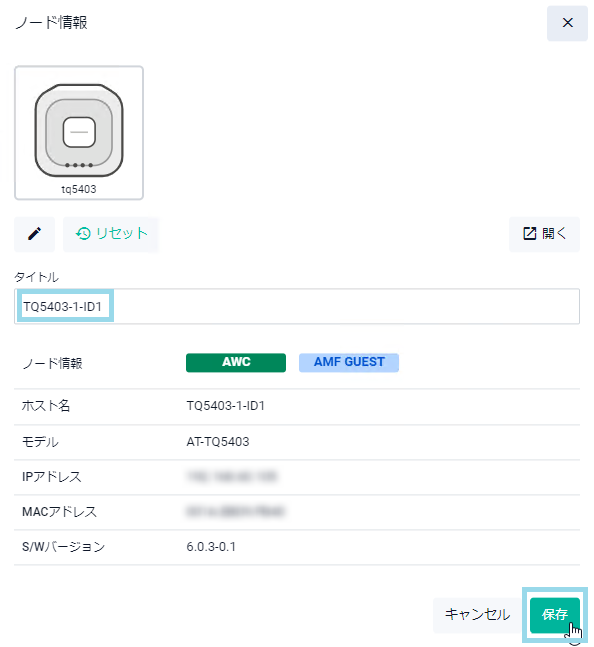

ノード名を変更する

Note

ノード名は下記の基準を満たす必要があります。

• 最大文字数は64文字

• 使用可能な文字は半角英数字、半角記号 ! # $ % & ( ) - ^ \ = ~ | [ { ; ] + * } , . / < > _

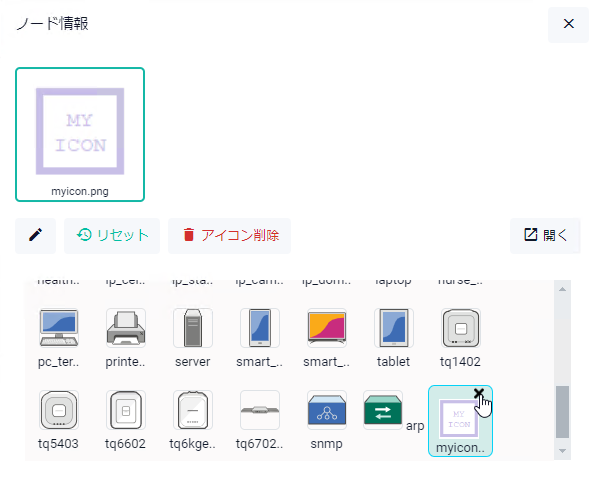

ノードアイコンを設定（変更・追加・リセット）する

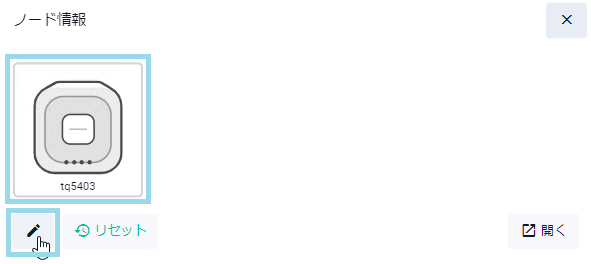

ノードアイコンの変更

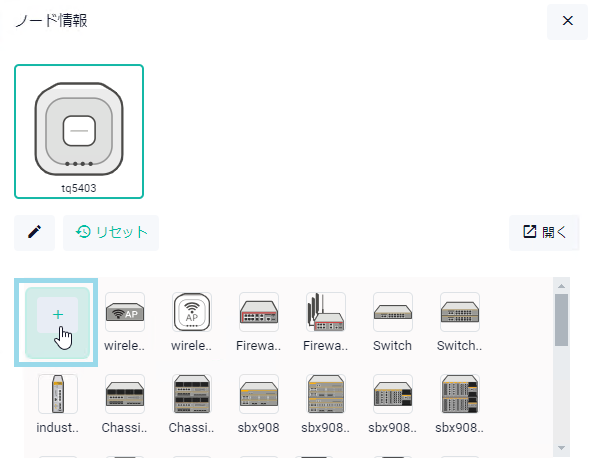

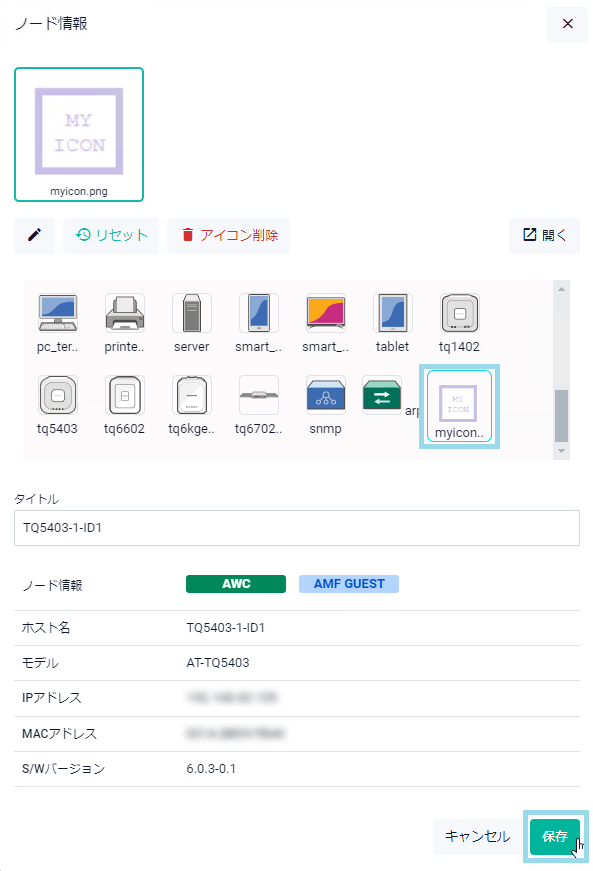

ノードアイコンの追加

Note

ノードアイコンとして使用できる画像ファイルの条件は次のとおりです。
ファイル形式：JPEG（.jpg, .jpeg）、GIF（.gif）、PNG（.png）
ファイルサイズ：最大1MB

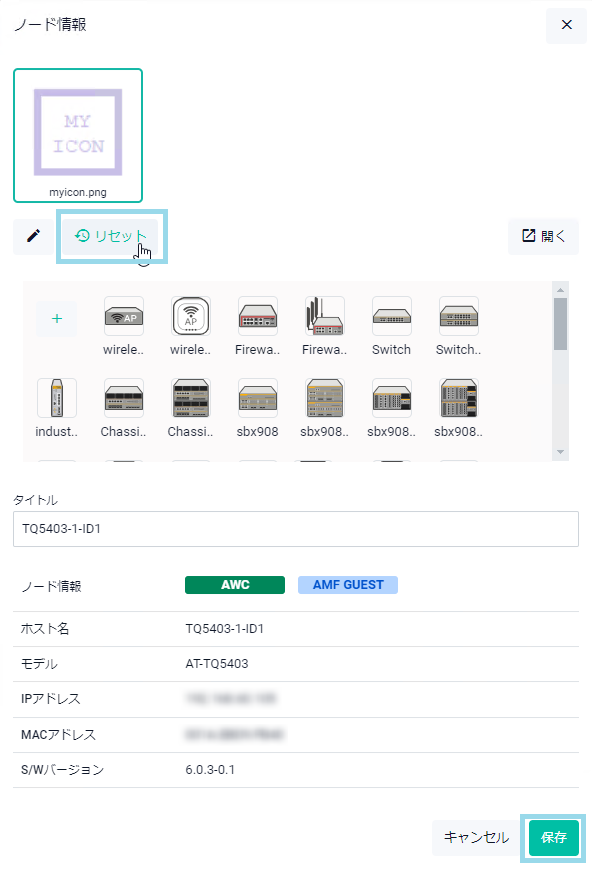

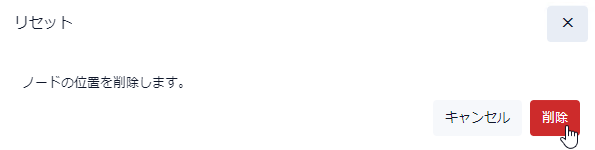

ノードアイコンのリセット

ノードアイコンの自動決定

Note

ノードアイコンの自動決定は以下のルールに基づいて行われます。

• AMFマスターおよびメンバーの場合 : モデル名で検出されたアイコン

• AMFゲストノードおよび無線APの場合：
  　1. 無線管理で設定されているアクセスポイント名で検出されたアイコン
  　2. APのモデル名で検出されたアイコン
  　3. 無線管理設定がされていない場合、ゲストノード名で検出されたアイコン
  　4. ゲストノードのモデル名で検出されたアイコン
  　5. 上記1~4に当てはまらない場合はunknown iconとなる


なお、ユーザーが手動でノードアイコンを変更もしくはノード名を変更すると、それに応じてノードアイコンも変化します。
また、手動でノードアイコンもしくはノード名を変更した時点で、アイコン自動決定に使用された情報は上書きされます。
ただし、ノード情報内のリセットボタンを押せば、手動設定した内容はリセットされ、自動決定されたアイコンに戻ります。

Note

GUIバージョン2.10.0で、AT-TQ6702 GEN2 / AT-TQm6702 GEN2を管理し、トポロジーマップを保存している状態で、GUIバージョン2.11.0以降に更新すると、AT-TQ6702 GEN2 / AT-TQm6702 GEN2のアイコンが表示されなくなります。その際、AT-TQ6702 GEN2 / AT-TQm6702 GEN2のアイコンを手動で設定し、再度ネットワークマップを読み込むことで正常に表示されるようになります。なお、アイコンが表示されなくなった状態ではノードアイコンの自動決定は行われません。アイコンの変更についてはノードアイコンを設定（配置・変更・追加・リセット）するをご覧ください。

Note

3台以上のVCS構成でも2台スタックアイコンで表示されます。

Note

ノード名は、完全一致だけでなく、該当の文字列を含む場合にも、対応するノードアイコンが表示されます。

Note

ノード名は大文字、小文字の区別はありません。

ノード名（タイトル）	対応するノードアイコン
wireless_ap
wireless_node
Switch
video_camera
ip_camera
ip_dom_cam
tq6403gen2
tq6602
tq6602gen2 tq6702gen2
tq6702e
tq7403
tq5403
tq1402
IE340 industrial_switch

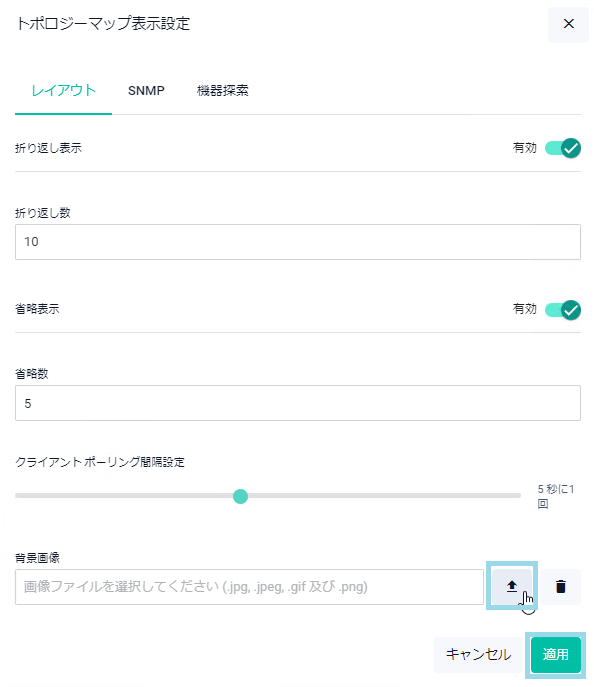

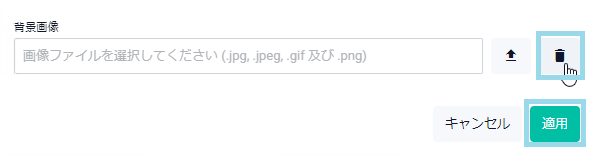

背景画像を設定する

Note

背景画像として使用できる画像ファイルの条件は次のとおりです。
ファイル形式：JPEG（.jpg, .jpeg）、GIF（.gif）、PNG（.png）
ファイルサイズ：最大4MB

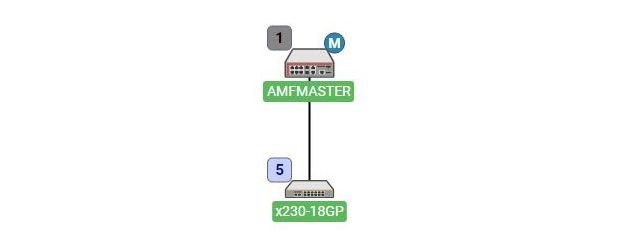

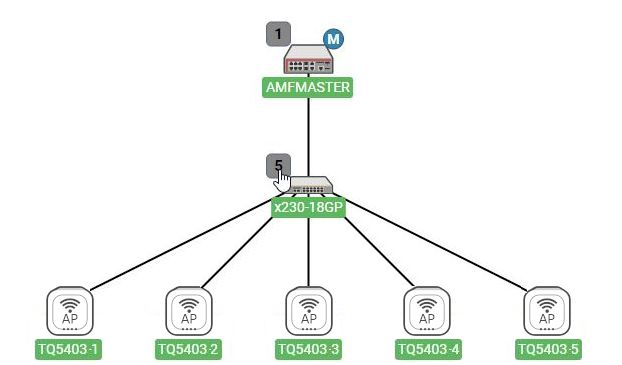

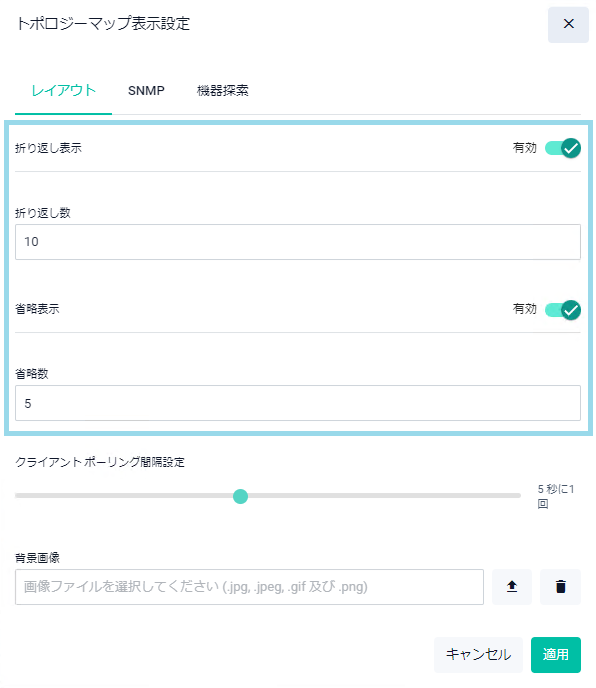

ノードアイコンの集約・展開表示

Note

集約表示の設定は「トポロジーマップ表示設定」で変更できます。

トポロジーマップ表示設定

Note

本ダイアログの設定内容は画面を更新すると初期値に戻ります。

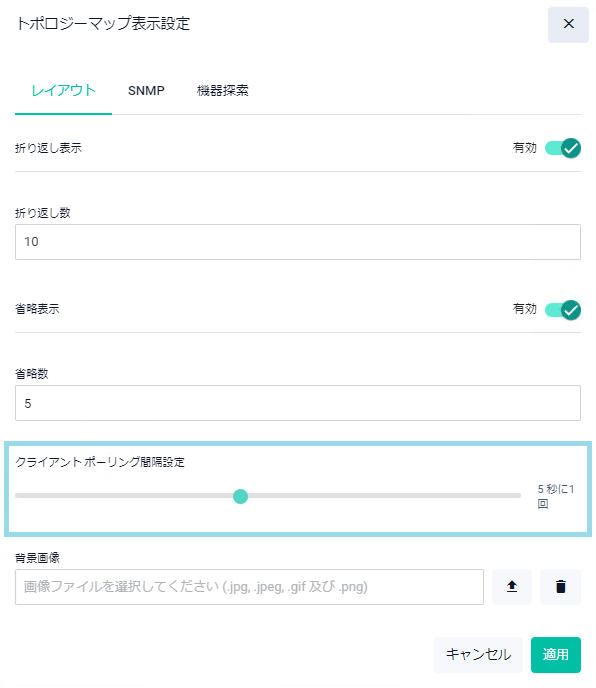

ポーリング間隔の設定

Note

本設定はブラウザ側で保持される設定のため、F5キーやブラウザの更新ボタンによりページの更新を行った場合は初期値（5秒）に戻ります。

SNMP探索機能を設定する

Note

SNMP探索を有効にすると、本製品に設定されたサブネット長が24以上のすべてのIPネットワークでSNMP探索が開始されます。
SNMP探索は30台程度の小規模環境を想定した機能になりますので、それ以上の端末が存在する環境で本機能を有効にする場合には必ず事前にsnmp-discovery denyコマンドで対象のインターフェースを制限してから有効化するようにしてください。
本機能は検出されたすべてのIP端末にSNMPによるアクセスを試みるため、多数のIP端末が存在する環境で本機能を有効にすると製品負荷につながり、show running-configコマンド等の表示に時間がかかる状態になる可能性があります。

前記の原因で動作が遅くなっている状態では、service snmp-discoveryコマンドをno形式で実行するだけでは改善が見られなくなる場合があります。
その場合、起動時コンフィグ上でSNMP探索を無効化し、製品を再起動してください。
再起動が難しい場合は、snmp-discovery denyコマンドですべてのVLANインターフェースのSNMP探索を無効化してください。無効化後は、負荷が改善するまでに数十分以上かかる可能性があります。

Note

本機能はCLIでも設定可能です。詳しくはVista Manager miniによるSNMP探索機能をご覧ください。

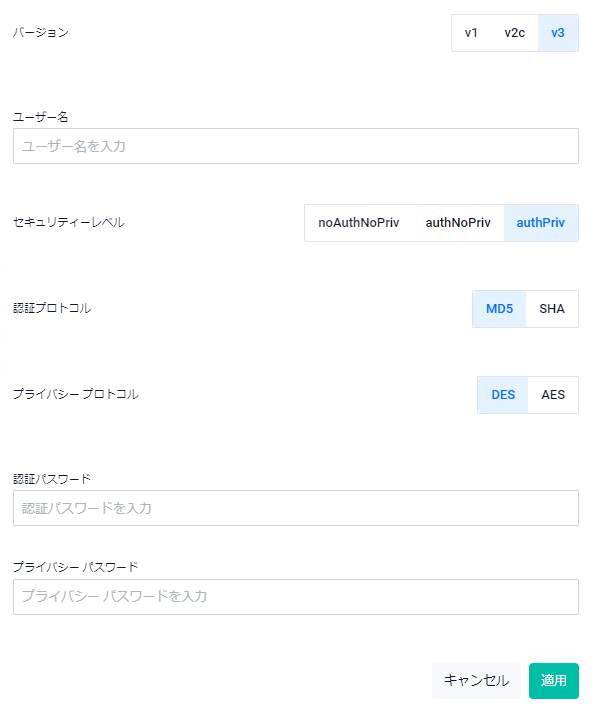

「SNMP」タブの設定

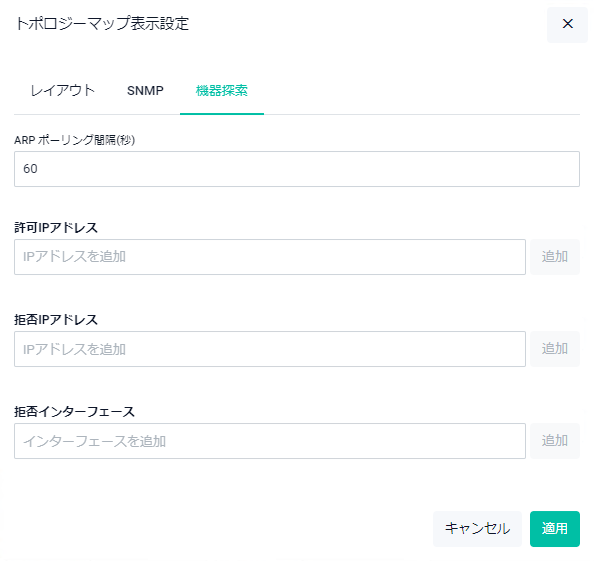

「機器探索」タブの設定

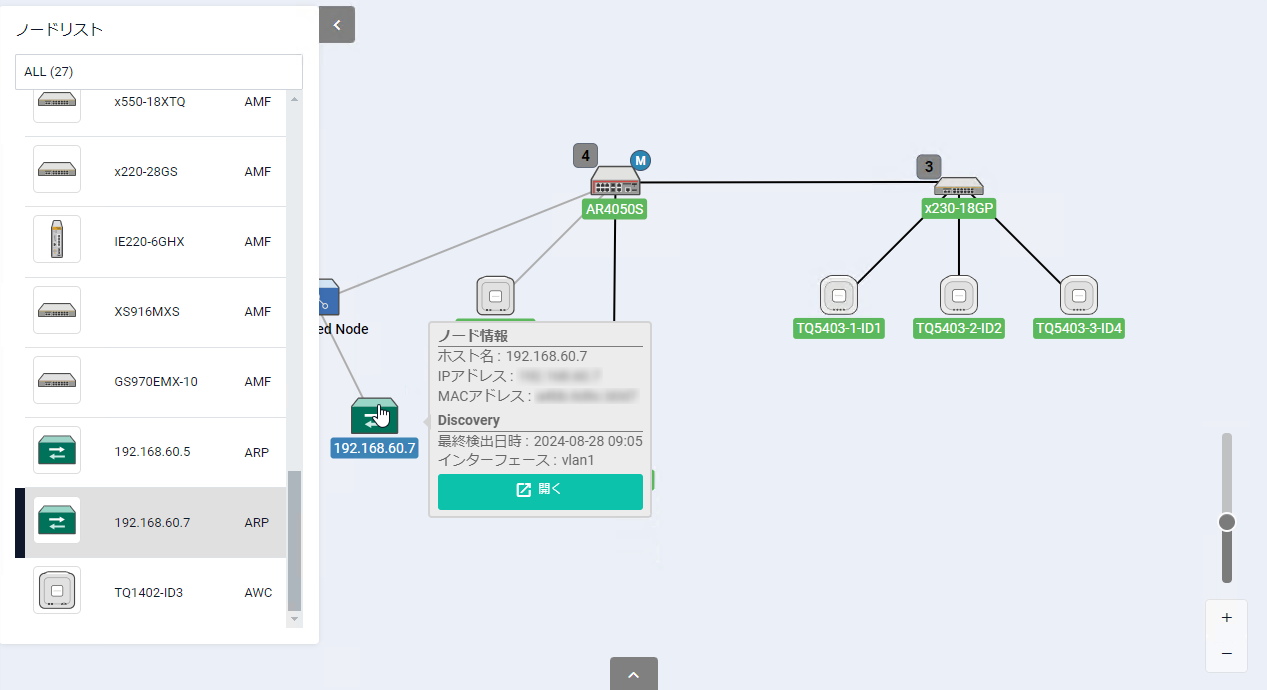

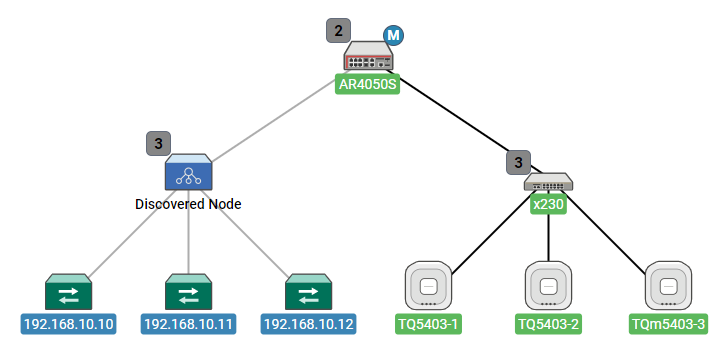

トポロジーマップ上の表示

Note

ひとつのAMFネットワーク内でSNMP/ARPノードは合わせて30台まで表示可能です。

Note

ARPノードはAMFマスターが検出しているものしか表示されません。

トラップの受信

Note

ノードへの割り当てができなかったトラップはAMFマスターのバッジとしてまとめて表示されます。

• atFiberMonAlarmSetNotify

• atLoopProtectDetectedLoopBlockedTrap

• atLoopProtectDetectedByLoopDetectionTrap

• atLoopProtectDetectedByThrashLimitTrap

• atFiberMonAlarmClearedNotify

• atLoopProtectRecoverLoopBlockedTrap

• newRoot Trap

• topologyChange Trap

• linkDown Trap

• linkUp Trap

• coldStart Trap

• pethPsePortOnOff

• pethMainPowerUsageOn

• pethMainPowerUsageOff


Note

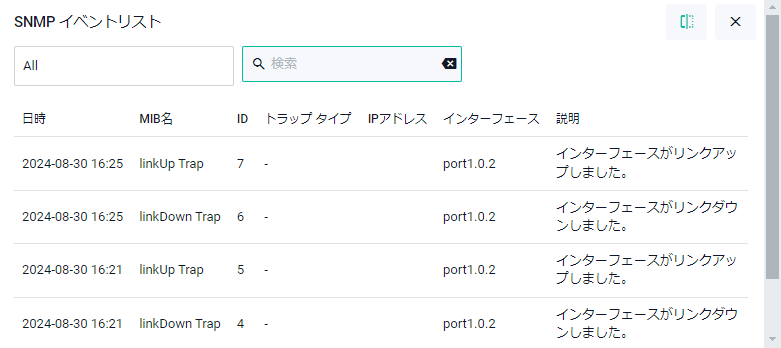

「SNMPイベントリスト」ダイアログには直近30分の最大1000件までのトラップ情報が表示されます。

	非透過
	透過

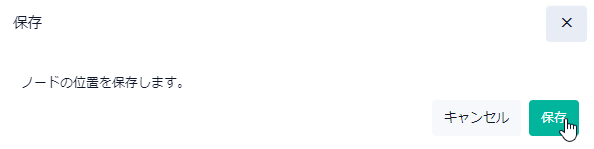

ノードアイコンの配置と保存

Note

保存をしない状態で画面を更新すると元の位置に戻ります。

Note

灰色のリンクで接続されているノード（AWCノードとARPノード）の下には配置することができません。

Note

ドラッグ&ドロップするごとに接続情報は保存されます。ドラッグ&ドロップ後にアイコンを移動した場合は、ノードの位置情報を保存してください。

Note

親ノードがトポロジーマップ上から消えた場合は、移動する前の場所に置き換えられます。

Note

トポロジーマップのノードアイコンの配置場所を保存した状態で新規にノードアイコンが追加された場合、再度手動で新規ノードアイコンを移動し、配置場所を保存してください。

Note

トポロジーマップ上のノードアイコンをすべて集約した状態での保存はサポート対象外です。

ヒートマップ

無線ステータス表示画面

• 無線電波の到達範囲と強度を確認する

• AP基本情報を確認する

• 各APに接続している無線クライアントを確認する

• スマートコネクト表示画面に移動する

• ヒートマップ編集画面に移動する

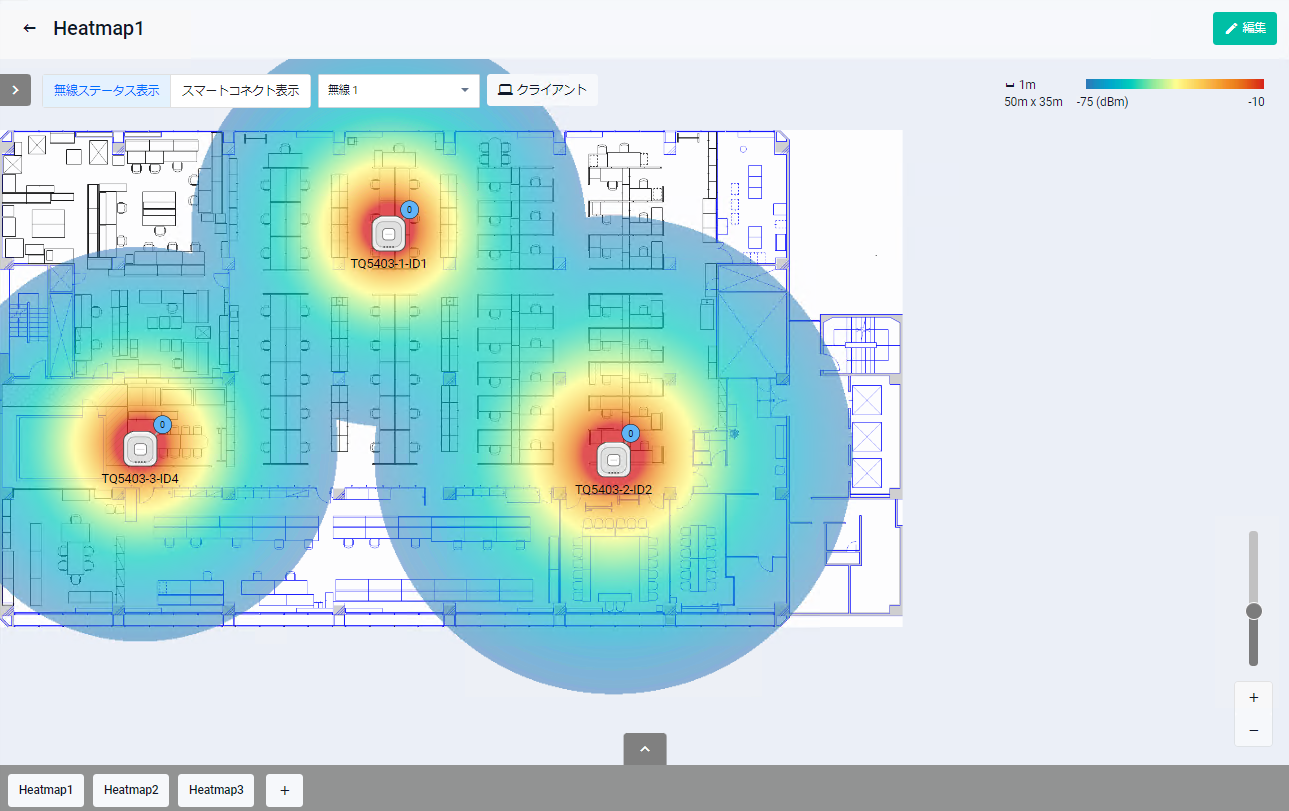

無線電波の到達範囲と強度を確認する

Note

到達範囲と強度の表示はAPの無線送信出力設定から算出される見通しでの想定到達距離にもとづきます。設置場所の状況（遮蔽、反射など）は考慮されませんので、実際の到達範囲や強度、通信状態とは異なる場合があります。

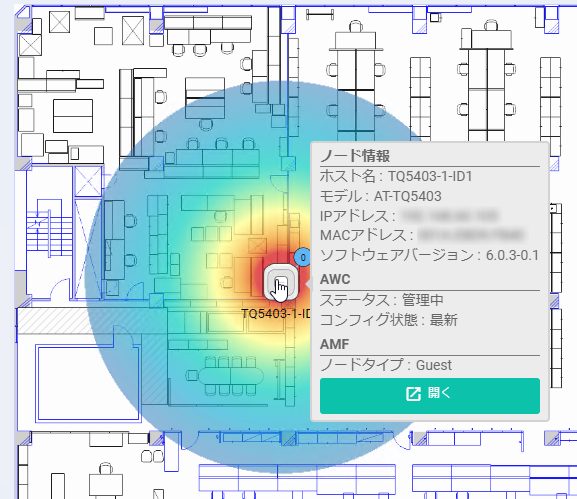

AP基本情報を確認する

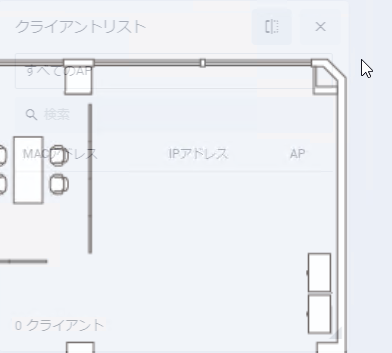

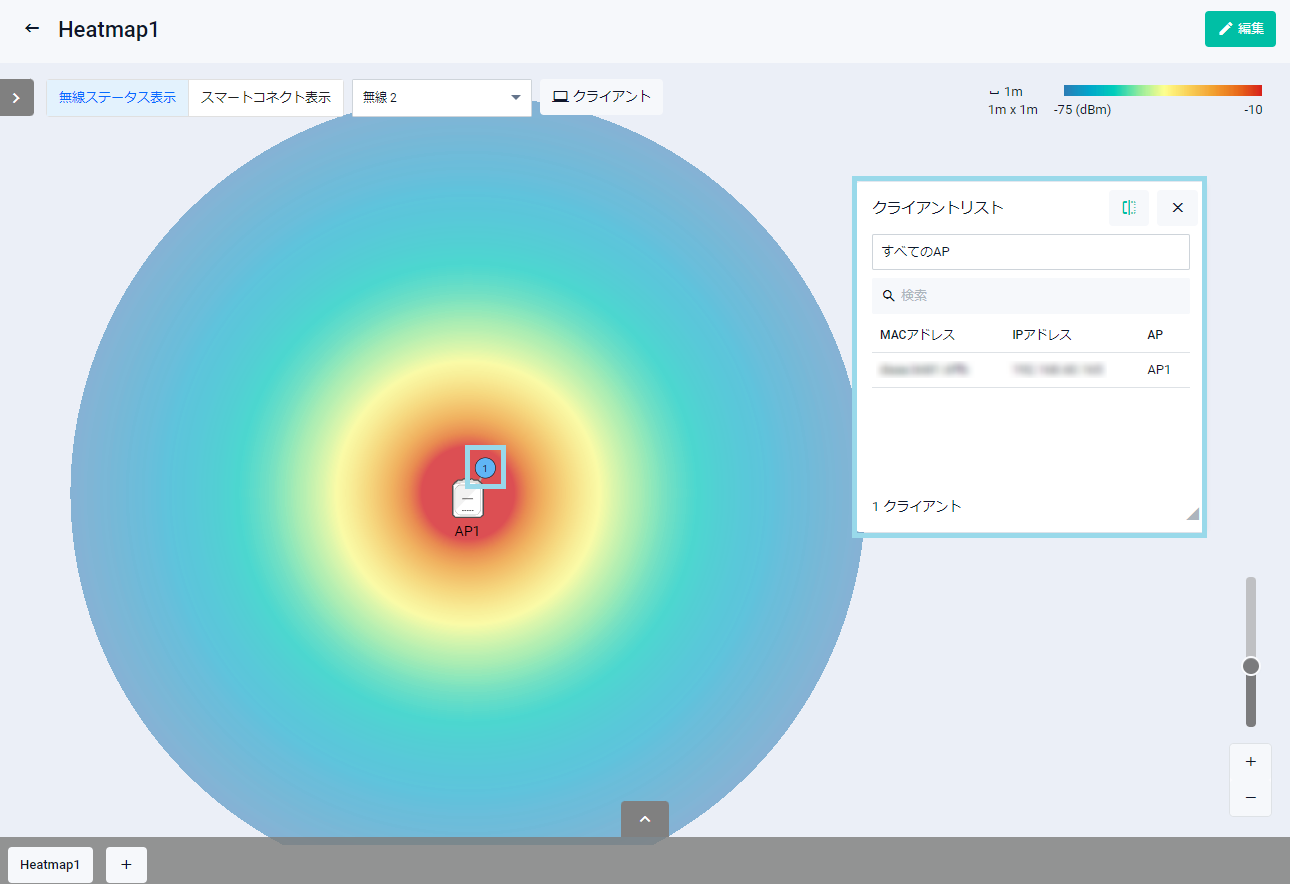

各APに接続している無線クライアントを確認する

	非透過
	透過

スマートコネクト表示画面に移動する

ヒートマップを編集する

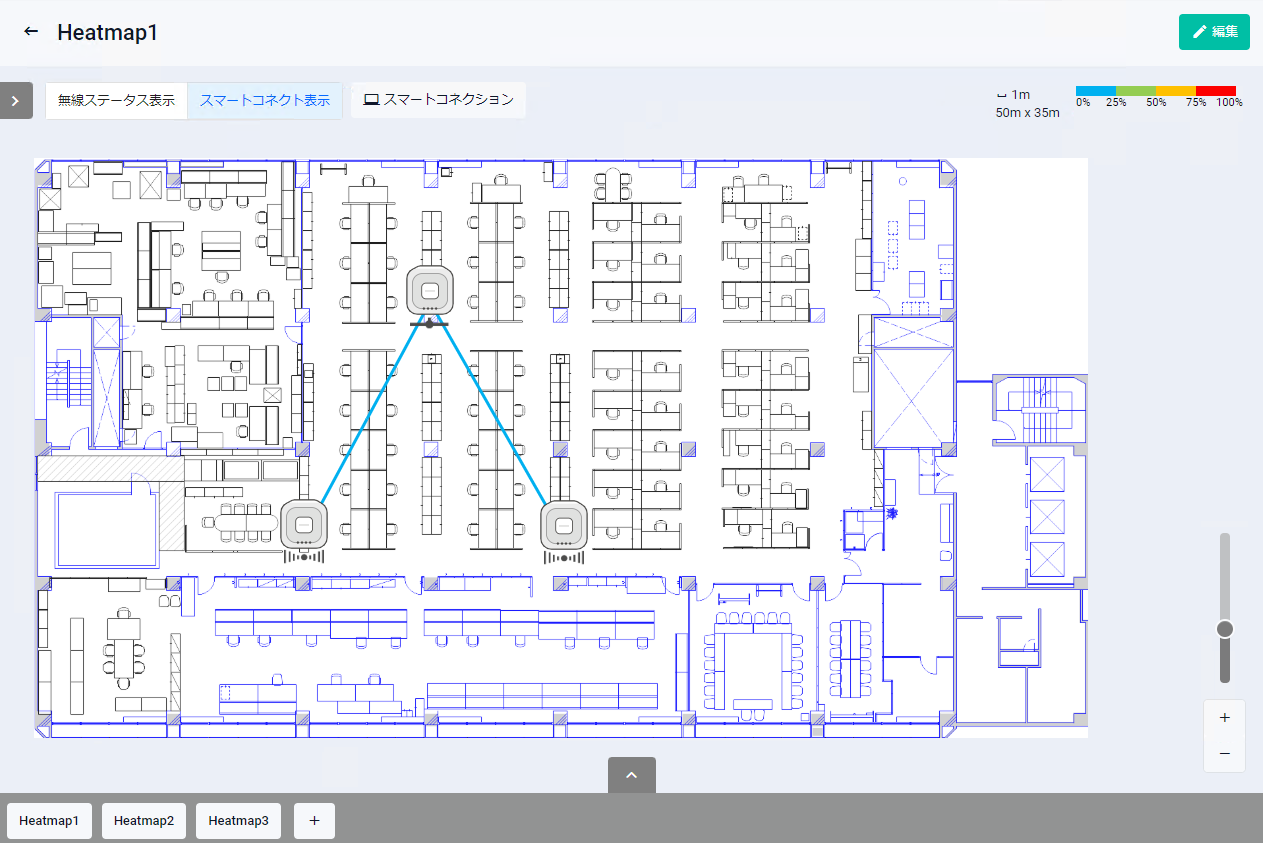

スマートコネクト表示画面

• フロアマップ上の無線APアイコンが、AWC-SCにおける役割を表します。


  • ルートAP






  • サテライトAP（コネクターAP、ターミネーターAP）

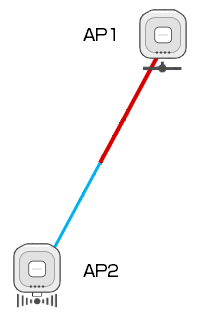

• 無線AP間の論理的な接続は、無線APアイコン間を結ぶ線で表示します。
  線の色は該当AP間の通信使用率を表します。
  AP間を結ぶ線は中央で2つに分かれており、例えば無線AP1－無線AP2間のリンクでは、無線AP1寄りの半分が無線AP1からAP2への通信、無線AP2寄りの半分が無線AP2からAP1への通信の使用率を表します。




  それぞれ、リンクの使用率ごとに次の色で表示されます。
  リンクの使用率はAP間のリンクの通信速度を基に算出されています。

  • 水色：0～25%

  • 緑色：25～50%

  • 黄色：50～75%

  • 赤色：75～100%

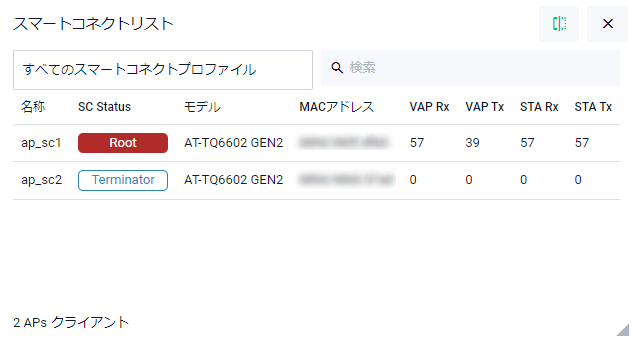

• 画面右上の「スマートコネクション」ボタンをクリックすると、「スマートコネクトリスト」が表示され、スマートコネクトネットワークに参加している無線APの情報を一覧できます。




  またドロップダウンリストを使用することで、特定のSCプロファイルを使用する無線APだけに表示を絞り込むこともできます。




  表 5：スマートコネクトリストの表示項目

  項目名	説明
  検索	無線APの検索（絞り込み）を行えます。 文字列を入力すると、現在の表示対象のうち、「SC Status」「モデル」「MACアドレス」のいずれかが本フィールドに入力された文字列と一致する項目だけに絞り込まれます。 絞り込みを解除するには、本フィールドを空欄にします。 注：大文字小文字を区別しますのでご注意ください。
  SC Status	AWC-SCにおける無線APの役割をRoot、Connector、Terminatorのいずれかで表示します。
  モデル	機種が表示されます。
  MACアドレス	MACアドレスが表示されます。
  VAP Rx	下流の無線APから受信する通信（ルートAP←コネクターAP/ターミネーターAP、または、コネクターAP←ターミネーターAP）の速度（バイト/秒）を表示します。
  VAP Tx	下流の無線APに送信する通信（ルートAP→コネクターAP/ターミネーターAP、または、コネクターAP→ターミネーターAP）の速度（バイト/秒）を表示します。
  STA Rx	上流の無線APから受信する通信（コネクターAP/ターミネーターAP←ルートAP、または、ターミネーターAP←コネクターAP）の速度（バイト/秒）を表示します。
  STA Tx	上流の無線APに送信する通信（コネクターAP/ターミネーターAP→ルートAP、または、ターミネーターAP→コネクターAP）の速度（バイト/秒）を表示します。
  X APs	表示されている無線APの総数が表示されます。

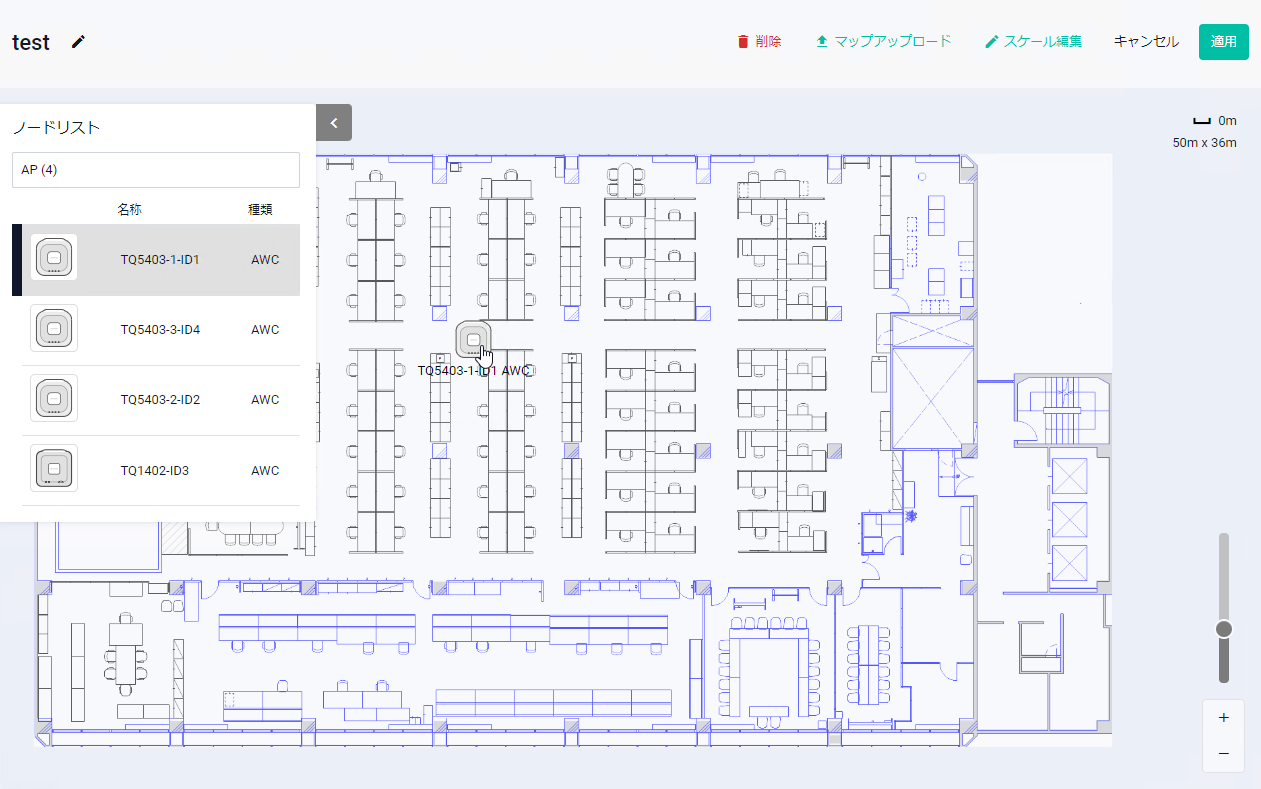

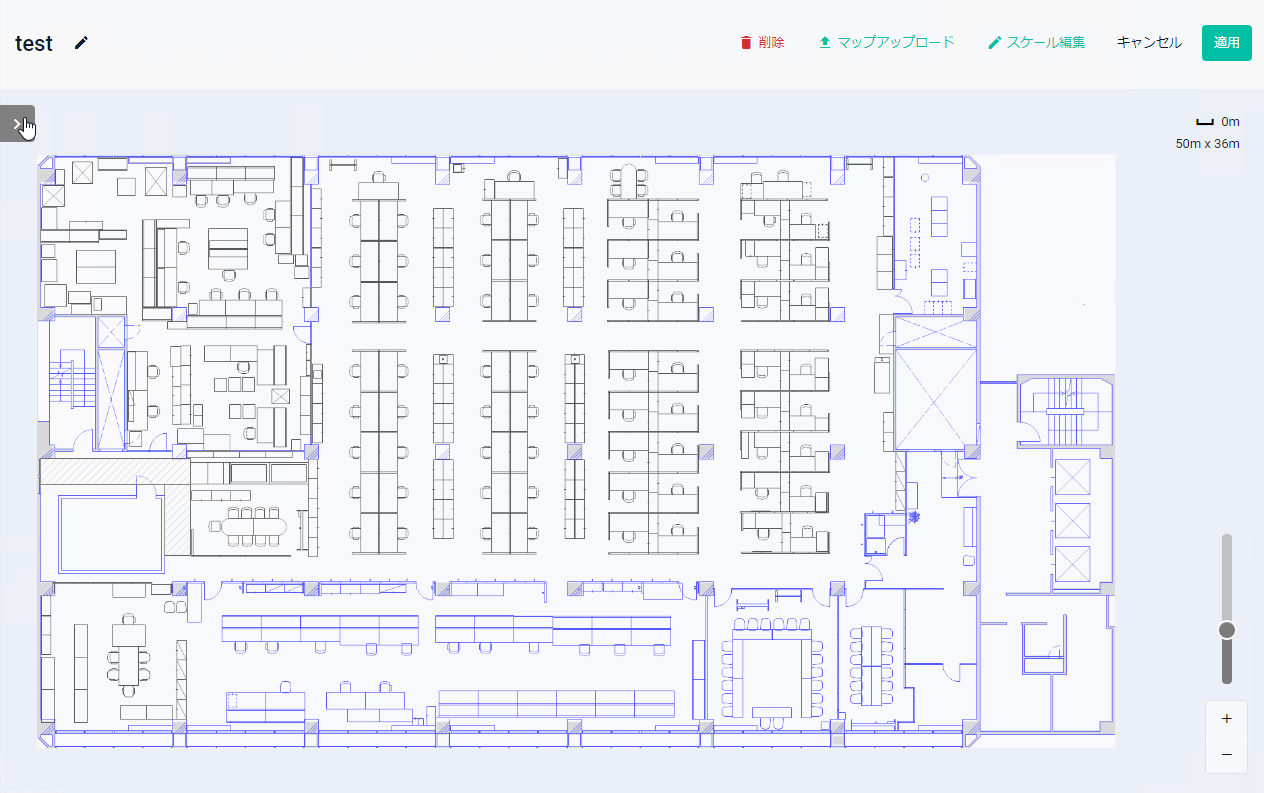

ヒートマップ編集画面

• ヒートマップ名を変更する

• 背景画像を設定する

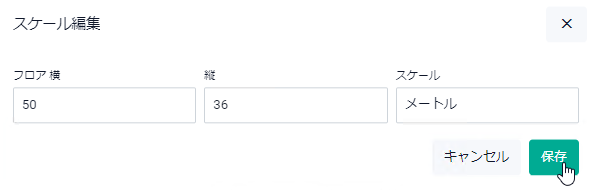

• スケール（縮尺）を設定・変更する

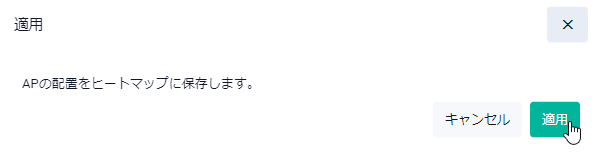

• APアイコンを配置（追加・移動・削除）する

• ヒートマップを削除する


ヒートマップ名を変更する

1. ヒートマップ編集画面でヒートマップ名の横に表示されている鉛筆アイコンをクリックします。






2. ヒートマップ名欄が編集可能になるので希望の名前を入力します。




   ヒートマップ名は下記の基準を満たす必要があります。

   • 最大文字数は64文字

   • 使用可能な文字は半角英数字、半角記号 ! # $ % & ( ) - ^ \ = ~ | [ { ; ] + * } , . / < > _



3. 入力が終わったらチェックマークをクリックします。






4. ヒートマップ名が変更されます。




背景画像を設定する

1. ヒートマップ編集画面の「マップアップロード」ボタンをクリックします。






2. アップロード画像選択（上向き矢印）ボタンを押して画像ファイルを選択し、さらに「スケール」欄でマップ上における背景画像領域の実サイズを指定して、「保存」ボタンをクリックします。




   Note

   背景画像として使用できる画像ファイルの条件は次のとおりです。


   • ファイル形式：JPEG（.jpg, .jpeg）、GIF（.gif）、PNG（.png）

   • ファイルサイズ：最大4MB


   Note

   AWCプラグインのリモートモニター機能と連携する場合は、flash:/gui-userdata/network-map/floormaps ディレクトリーに保存されているSVGファイル「heatmapX.svg」（Xは番号）の合計サイズを 4MB以下にする必要があります。

   各SVGファイルには個々のヒートマップの情報が背景画像のデータも含めて保存されていますが、背景画像は形式が変換されるためアップロード時よりもサイズが大きくなります。
   Web GUIのファイル管理画面やCLIのdirコマンドで前記ディレクトリーの内容を確認し、SVGファイルの合計サイズが 4MB以下になるようにしてください。


   Note

   「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
   なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。


   Note

   「スケール」に小数値は使用できません。

スケールを設定・変更する

1. ヒートマップ編集画面の「スケール編集」ボタンをクリックします。






2. 「スケール」欄でマップ上における背景画像領域の実サイズを指定して、「保存」ボタンをクリックします。




   Note

   「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
   なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。


   Note

   「スケール」に小数値は使用できません。

APアイコンを配置（追加・移動・削除）する

Note

名称が表示されていないAPは配置することができません。事前に「ノード名を変更する」から設定を行ってください。

1. ヒートマップ編集画面の「ノードリスト」を開きます。






2. 「ノードリスト」上で配置したいAPをクリックします。






3. クリックしたAPのアイコンがヒートマップの中央に配置されるので、ドラッグ＆ドロップで任意の場所に移動します。
   また、既存のAPアイコンも同様の操作で移動できます。






4. 複数のAPアイコンを配置する場合は、上記1～3の手順を繰り返してください。

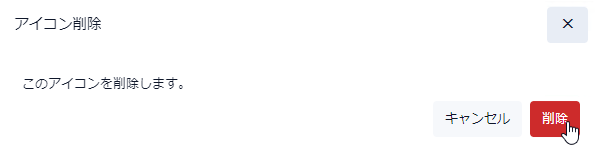

   また、配置を取りやめたい場合（ヒートマップからアイコンを削除したい場合）は、「ノードリスト」で対象のAPをもう一度クリックすると該当APのアイコンがヒートマップから取り除かれます。


5. アイコンの配置が決まったら、配置情報を保存してヒートマップ表示画面に反映します。
   ヒートマップ編集画面の「適用」ボタンをクリックしてください。






6. 問題なければ確認ダイアログで「適用」ボタンをクリックします。




ヒートマップを削除する

1. 削除したいヒートマップを開きます。


2. ヒートマップ編集画面の「削除」ボタンをクリックします。






3. 問題なければ確認ダイアログで「削除」ボタンをクリックします。




(C) 2015 - 2025 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.BF
