設定例集#25: PPPoEによるLAN型インターネット接続（LAN側グローバル）

PPPoEを使ってインターネットサービスプロバイダー（ISP）に接続します。
この例は、グローバルアドレスを8個、16個などのブロック単位で固定的に割り当てられるLAN型接続の設定例です。
ここでは、NATを使用せず、LAN側端末にグローバルアドレスを直接割り当てます。
また、ファイアウォールを使って外部からのアクセスを原則拒否しつつ、特定のサーバーだけを外部に公開します。

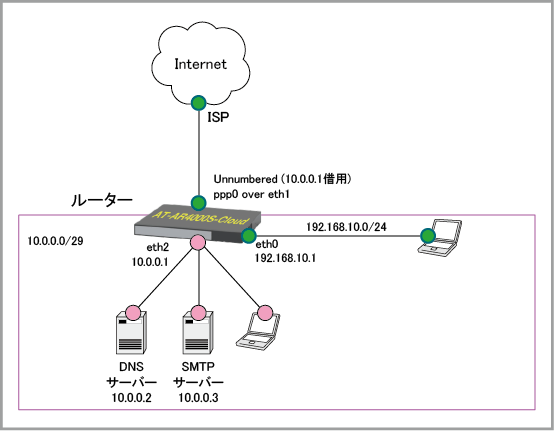

構成

ISPから提供された情報
ISP接続用ユーザー名	user@isp
ISP接続用パスワード	isppasswd
PPPoEサービス名	指定なし
使用できるアドレス	10.0.0.0/29（10.0.0.0～10.0.0.7）
接続形態	LAN型（アドレス8個固定）
ルーターの基本設定
WAN側物理インターフェース	eth1
WAN側（ppp0）IPアドレス	Unnumbered
LAN側（eth2）IPアドレス	10.0.0.1/29
DHCPサーバー機能	使わない

ここでは、次の方針で設定を行います。

LAN側端末はすべてグローバルアドレスで運用します。NATは使用しません。
ISPから割り当てられているアドレス（10.0.0.0/29）は8個（10.0.0.0～10.0.0.7）ですが、ネットワークアドレス（10.0.0.0）、ブロードキャストアドレス（10.0.0.7）、ルーター自身のeth2アドレス（10.0.0.1）にそれぞれ1個ずつ消費されるため、端末に設定できるアドレスは10.0.0.2 ～ 10.0.0.6の5個となります。
WAN側インターフェースはUnnumberedで運用します。ルーター自身がWAN側にパケットを送信するときは、eth2のアドレスを借用します。
ファイアウォールを利用して、外部からの不正アクセスを遮断しつつ、内部からは自由にインターネットへのアクセスができるようにします。
外部からのアクセスは基本的にすべて遮断しますが、下記のサーバーにはアクセスを許可します。また、内部へのPingも許可します。
- DNSサーバー（10.0.0.2:53/tcp、53/udp）
- SMTPサーバー（10.0.0.3:25/tcp）

事前設定

本設定例は、あらかじめ AT-AR4000S-Cloud の仮想マシンに下記インターフェースを割り当て、管理用IPアドレスを設定していることを前提としています。
仮想マシンの設定については「環境別ガイド」をご参照ください。

インターフェース名	IPv4アドレス	備考
eth0	192.168.10.1/24	管理用IPアドレス
eth1	未設定
eth2	未設定

Note
構成が異なる場合はインターフェース名などを適宜読み替えてください。

ルーターの設定

WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・提示されたIPアドレスを無条件で受け入れる設定（ppp ipcp ip-override）
・ユーザー名（ppp username）
・パスワード（ppp password）
・Unnumbered IPインターフェースの設定（ip unnumbered）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 keepalive
 ppp ipcp ip-override
 ppp username user@isp
 ppp password isppasswd
 ip unnumbered eth2
 ip tcp adjust-mss pmtu
```
LAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface eth2
 ip address 10.0.0.1/29
```
管理用インターフェースeth0のIPアドレスは、事前設定時に設定済みのため、次のコマンドを手で入力する必要はありません。
```
interface eth0
 ip address 192.168.10.1/24
```
ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

ここでは、TCP上のDNS通信を表すカスタムアプリケーション「dns-tcp」を定義します。
```
application dns-tcp
 protocol tcp
 dport 53
```
ファイアウォールのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
```
zone private
 network lan
  ip subnet 10.0.0.0/29
  host dns
   ip address 10.0.0.2
  host smtp
   ip address 10.0.0.3
 network manage
  ip subnet 192.168.10.0/24
```
外部ネットワークを表すゾーン「public」を作成します。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
・rule 20 - 内部から外部への通信を許可します
・rule 30 - 外部から内部DNSサーバーへのUDP通信を許可します
・rule 40 - 外部から内部DNSサーバーへのTCP通信を許可します
・rule 50 - 外部から内部SMTPサーバーへの通信を許可します
・rule 60 - 外部から内部へのPingを許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan to private.lan.dns
 rule 40 permit dns-tcp from public.wan to private.lan.dns
 rule 50 permit smtp from public.wan to private.lan.smtp
 rule 60 permit ping from public.wan to private.lan
 protect
```
デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

ルーターのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp ipcp ip-override
 ppp username user@isp
 ppp password isppasswd
 ip unnumbered eth2
 ip tcp adjust-mss pmtu
!
interface eth2
 ip address 10.0.0.1/29
!
interface eth0
 ip address 192.168.10.1/24
!
application dns-tcp
 protocol tcp
 dport 53
!
zone private
 network lan
  ip subnet 10.0.0.0/29
  host dns
   ip address 10.0.0.2
  host smtp
   ip address 10.0.0.3
 network manage
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan to private.lan.dns
 rule 40 permit dns-tcp from public.wan to private.lan.dns
 rule 50 permit smtp from public.wan to private.lan.smtp
 rule 60 permit ping from public.wan to private.lan
 protect
!
ip route 0.0.0.0/0 ppp0
!
end

PN: 613-003066 Rev.M
