設定例集#123: 2要素認証に電子メール通知を使用したOpenVPNによるリモートアクセス

Windows OSやMAC OS X等のOpenVPNクライアントからインターネット経由で本製品のLAN側プライベートネットワークにアクセスさせるリモートアクセス型VPNの設定例です。

本設定では2要素認証により、ユーザー名、パスワードだけでなく認証コードも使用することでセキュリティーを高めます。
なお、本設定では接続するクライアントの認証コードを電子メールにて通知するようにします。

また、ダイナミックDNS機能を併用することにより、FQDNでの接続を実施します。

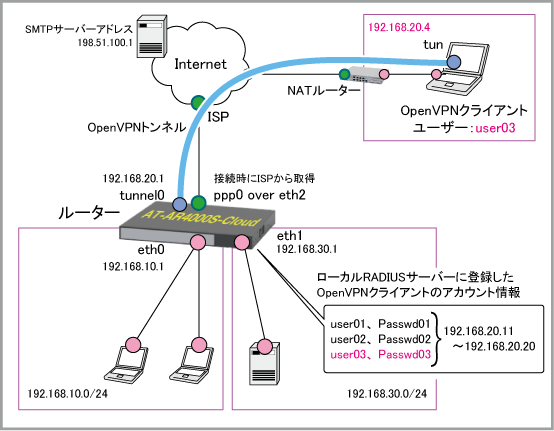

構成

ISPから提供された情報
ISP接続用ユーザー名	user@isp
ISP接続用パスワード	isppasswd
PPPoEサービス名	指定なし
WAN側IPアドレス	動的割り当て（IPCP）
接続形態	端末型（アドレスは動的割り当て）
ルーターの基本設定
WAN側物理インターフェース	eth2
WAN側（ppp0）IPアドレス	接続時にISPから取得
LAN側（eth0）IPアドレス(1)	192.168.10.1/24
LAN側（eth1）IPアドレス(2)	192.168.30.1/24
OpenVPNトンネルインターフェース	tunnel0（Tun(L3)モード）
OpenVPNトンネルインターフェースIPアドレス	192.168.20.1/24

OpenVPNクライアントのアカウント情報
OpenVPNユーザー	ユーザー名	パスワード	IPアドレス
ユーザー01	user01	passwd01	192.168.20.11～192.168.20.20から割り当て
ユーザー02	user02	passwd02
ユーザー03	user03	passwd03

2要素認証のユーザー情報
ユーザー名	認証コード通知方式
user01	電子メール
user02	電子メール
user03	電子メール

ダイナミックDNSサービス情報
更新専用URL	https://example.com
サーバー接続用ユーザー名	ddns_user
サーバー接続用パスワード	ddns_pass
ホスト名	test.example.com

メール（SMTP）サーバー情報
SMTPサーバーアドレス	198.51.100.1
SMTPサーバー認証方式	PLAIN認証
ユーザー名	reporter
パスワード	s3\|=123+
デバイスの電子メールアドレス	reporter@example.com

事前設定

本設定例は、あらかじめ AT-AR4000S-Cloud の仮想マシンに下記インターフェースを割り当て、管理用IPアドレスを設定していることを前提としています。
仮想マシンの設定については「環境別ガイド」をご参照ください。

インターフェース名	IPv4アドレス	備考
eth0	192.168.10.1/24	管理用IPアドレス
eth1	未設定
eth2	未設定

Note
構成が異なる場合はインターフェース名などを適宜読み替えてください。

ルーターの設定

ダイナミックDNSクライアント機能を有効にします。これには、ddns enableコマンドを使います。
ダイナミックDNSクライアント機能の詳細は「IP付加機能」/「ダイナミックDNSクライアント」をご覧ください。
```
ddns enable
```
ダイナミックDNSサービス固有の設定を行います。これには、ddns-update-methodコマンドでDDNSアップデートメソッドモードに入り、update-url、host-name、username、password、update-intervalの各コマンドで具体的なパラメーターを設定します。

※クエリーパラメーターの開始を表す「?」をCLIから入力するには、Ctrl/V キーを入力してから ? を入力してください。単に ? を入力するとCLIヘルプが表示されてしまうためご注意ください。
```
ddns-update-method dyn_update
 update-url https://example.com?user=<USERNAME>&pwd=<PASSWORD>&host=<HOST-NAME>
 host-name test.example.com
 username ddns_user
 password ddns_pass
 update-interval 3600
```
WANポートeth2上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth2
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・ダイナミックDNSクライアント機能によるIPアドレスの登録（ip ddns-update-method）
・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ip ddns-update-method dyn_update
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
```
LAN側インターフェースeth1にIPアドレスを設定します。これにはip addressコマンドを使います。
LAN側インターフェースeth0のIPアドレスは、事前設定時に設定済みのため、eth0に対するコマンドを手で入力する必要はありません。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface eth0
 ip address 192.168.10.1/24
interface eth1
 ip address 192.168.30.1/24
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
```

外部ネットワークを表すゾーン「public」を作成します。

zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0

外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します
・rule 20 - 内部から外部への通信を許可します
・rule 30 - 本製品のWAN側インターフェースから外部への通信を許可します
・rule 40 - 外部から本製品のWAN側インターフェースへのOpenVPN通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit any from public.wan.ppp0 to public.wan
 rule 40 permit openvpn from public.wan to public.wan.ppp0
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
CA証明書とサーバー証明書を準備するため、ローカルCAの設定を行います。

・ローカルCA「local」のセットアップ（crypto pki trustpoint）
・ローカルCAが発行するサーバー証明書のサブジェクト代替名（subject-alt-name）
・ローカルCAが発行するサーバー証明書のサブジェクト名（subject-name）

ローカルCAの詳細は「運用・管理」/「ローカルCA」をご覧ください。
```
crypto pki trustpoint local
 subject-alt-name test.example.com
 subject-name /O=AlliedTelesis/CN=test.example.com
```
RADIUSクライアント機能が使用するRADIUSサーバーを登録します。これにはradius-server hostコマンドを使います。
ここでは、本製品内蔵のローカルRADIUSサーバーを指定しています。
RADIUSクライアント機能の詳細は「運用・管理」/「RADIUSクライアント」を、ローカルRADIUSサーバーの詳細は「運用・管理」/「RADIUSサーバー」をご覧ください。
```
radius-server host localhost key awplus-local-radius-server
```
OpenVPNで使用するRADIUSサーバーを指定します。これにはaaa authentication openvpnコマンドを使います。

※ 使用するOpenVPNクライアントが2FA認証コードの入力に対応していない場合（認証コードの入力欄や入力画面がない場合など）は、aaa authentication openvpnコマンドの 2fa-in-password オプションを使用することで、通常のパスワードの一部として認証コードを受け取ることが可能です。
```
aaa authentication openvpn default group radius 2fa
```
ローカルRADIUSサーバーにOpenVPNユーザーを登録します。
これには、radius-server local、server enable、group、userの各コマンドを使います。
ローカルRADIUSサーバーの詳細は「運用・管理」/「RADIUSサーバー」をご覧ください。

※ crypto pki trustpoint、crypto pki enroll、nasは、radius-server localコマンドの初回実行時に自動実行されるため、手動で入力する必要はありませんが、入力してもかまいません。
```
crypto pki trustpoint local
crypto pki enroll local
radius-server local
 server enable
 nas 127.0.0.1 key awplus-local-radius-server
 group route
  attribute Framed-Route "192.168.10.0/24 192.168.20.1"
  attribute Framed-Route "192.168.30.0/24 192.168.20.1"
 user user01 password passwd01 group route
 user user02 password passwd02 group route
 user user03 password passwd03 group route
```
2要素認証サービスを有効にします。
これには、service 2fa、2fa skew-adjust、2fa totp-window-size、2fa email-otpの各コマンドを使います。
※ 2要素認証ユーザーのメールアドレスの登録は別途特権EXECモードで実行します。2要素認証ユーザーのメールアドレスを登録をご覧ください。
```
service 2fa
2fa skew-adjust
2fa totp-window-size 5
2fa email-otp
```
電子メール送信機能の設定をします。
これには、mail smtpserver、mail smtpserver authentication、mail fromの各コマンドを使います。
```
mail smtpserver 198.51.100.1
mail smtpserver authentication plain username reporter password s3|=123+
mail from reporter@example.com
```
OpenVPN Tun(L3)トンネルインターフェースtunnel0を作成します。
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、OpenVPNの詳細は「VPN」/「OpenVPN」をご覧ください。

これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・トンネルインターフェースで使用するIPv4アドレスプール（tunnel openvpn ip-pool）
・トンネリング方式（tunnel mode openvpn tun）
・トンネルインターフェースのIPアドレス（ip address）
・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
```
interface tunnel0
 tunnel openvpn ip-pool range 192.168.20.11 192.168.20.20 mask 255.255.255.0
 tunnel mode openvpn tun
 ip address 192.168.20.1/24
 ip tcp adjust-mss pmtu
```
デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

OpenVPNクライアントの設定ファイル例

OpenVPNクライアントの設定ファイルは、通常拡張子「.ovpn」のテキストファイルとして保存します。
以下は本構成に対応する設定ファイルのサンプルです（Windows、MacOS X、Android版クライアント用）。

# OpenVPNサーバー（ルーター）と接続先ポートの指定
remote test.example.com 1194 udp

# 経路情報等をサーバーから取得する
pull

# TLSクライアントを有効にする
tls-client

# 使用する暗号形式
cipher AES-128-CBC

# デジタル署名形式
auth SHA1

# TLSのバージョン
tls-version-min 1.2

# TLSの形式
tls-cipher TLS-DHE-RSA-WITH-AES-256-CBC-SHA

explicit-exit-notify

# ユーザー名・パスワード認証を有効にする
auth-user-pass

# ルーターから取得したローカルCAの自署ルート証明書
ca cacert.pem

# keepaliveの送信間隔とタイムアウトの時間
keepalive 10 120

# 使用するモード（Tunモード）
dev tun

# インターフェースのIPをサーバーから取得する
float

# IPv6のトンネリングを有効にする（Tunモードのみ）
tun-ipv6

# トンネルを有効にする
topology subnet

# 暗号化前のパケットのTOS値を暗号化後のパケットにコピーする
passtos

# 接続に使用するポート番号
port 1194

# ログのレベル（0～7）。0はログを生成せず、数が大きくなるほど詳細なログを表示する
verb 3

# パスワードの保存を無効にする
setenv ALLOW_PASSWORD_SAVE 0

なお、iOS版クライアントを使用する場合は、上記クライアント設定ファイルに下記の2行を追加してください。
詳しくはOpenVPN解説編の「iOS版クライアントを使用する場合」をご覧ください。

route 192.168.10.0 255.255.255.0
setenv CLIENT_CERT 0

Note
上記の設定ファイル例は参考のために示した最小限の設定であり、動作を保証するものではありません。使用するクライアントやそのバージョン、OS、ネットワーク環境などによって必要な設定は異なりますので、あらかじめご了承ください。

2要素認証ユーザーのメールアドレスを登録

2要素認証ユーザーのメールアドレスの登録は、特権EXECモードの2fa create user emailコマンドで行います。
2要素認証ユーザー設定はコマンド実行時にシステムファイルに保存されるため、copyコマンドやwrite fileコマンド、write memoryコマンドなどでコンフィグに保存する必要はありません。

awplus# 2fa create user user01 email user01@example.com ↓
awplus# 2fa create user user02 email user02@example.com ↓
awplus# 2fa create user user03 email user03@example.com ↓

接続手順

ルーターの設定を行う。
ルーター内蔵ローカルCAの自署ルート証明書を取得する (crypto pki export local pem url FILEPATH_TO_EXPORT)。
OpenVPNクライアントの設定ファイル（.ovpnファイル）を作成する。
OpenVPNクライアントの設定ファイル（.ovpnファイル）と、ルーター内蔵ローカルCAの自署ルート証明書をクライアントに移す（移し方はクライアントアプリによって変わる）。
ルーターに2要素認証を行うクライアントの電子メール情報を登録する。
クライアントから接続を開始し、電子メールにて認証コードを受信する。
認証コードを入力する。

備考

本構成例のようにOpenVPNのTun(L3)モードを使用する場合は、クライアントへのIP設定情報提供にRADIUS属性を使う必要があります。

しかし、もう一つのモードであるTap(L2)モードを使用する場合は、RADIUS属性だけでなくDHCPでIP設定情報を提供することも可能です。

Note
Android版およびiOS版クライアントではTap(L2)モードでのOpenVPN接続は未サポートです。

OpenVPN Tap(L2)モード構成時に本製品のDHCPサーバー機能を利用してIP設定情報を提供する場合は、ローカルRADIUSサーバーの設定はユーザー認証に関する部分だけでよく、ユーザーグループの設定は不要です。また、DHCPサーバーの設定は、OpenVPN Tap(L2)トンネルインターフェースのサブネットに対応するDHCPプールを作成すれば完了です。

Tapモードの設定

Tapモード時は、上記のTunモード時の設定のローカルRADIUSとトンネルインターフェースの設定を以下のように変更し、DHCPプールの設定を加えてください。

radius-server local
 server enable
 nas 127.0.0.1 key awplus-local-radius-server
 user user01 password passwd01
 user user02 password passwd02
 user user03 password passwd03
!
interface tunnel0
 ip address 192.168.20.1/24
 tunnel mode openvpn tap
 ip tcp adjust-mss 1260
!
ip dhcp option 121 name Classless-Static-Route hex
!
ip dhcp pool pool10
 network 192.168.20.0 255.255.255.0
 range 192.168.20.2 192.168.20.10
 option Classless-Static-Route 18c0a80ac0a8140118c0a81ec0a81401
 lease 0 2 0
 subnet-mask 255.255.255.0
!
service dhcp-server

Note
本製品のDHCPサーバー機能を利用してOpenVPNクライアントにIPアドレスを提供する場合は、ip dhcp optionコマンドで定義した DHCPオプション121（Classless Static Route Option）を用いてスタティック経路を通知してください。
optionコマンドで指定している 18c0a80ac0a8140118c0a81ec0a81401 は、各経路の「宛先ネットワークマスク長、宛先ネットワークアドレス、ネクストホップアドレス」を16進数表記で連結したもので、次のように解釈します。

16進表記 10進表記 説明

経路エントリー #1 （宛先 192.168.10/24 ネクストホップ 192.168.20.1）

18 24 宛先マスク長

c0 a8 0a 192 168 10 宛先アドレス

c0 a8 14 01 192 168 20 1 ネクストホップアドレス

経路エントリー #2 （宛先 192.168.30/24 ネクストホップ 192.168.20.1）

18 24 宛先マスク長

c0 a8 1e 192 168 30 宛先アドレス

c0 a8 14 01 192 168 20 1 ネクストホップアドレス

ルーターのコンフィグ

!
ddns enable
!
ddns-update-method dyn_update
 update-url https://example.com?user=<USERNAME>&pwd=<PASSWORD>&host=<HOST-NAME>
 host-name test.example.com
 username ddns_user
 password ddns_pass
 update-interval 3600
!
interface eth2
 encapsulation ppp 0
!
interface ppp0
 ip ddns-update-method dyn_update
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface eth0
 ip address 192.168.10.1/24
interface eth1
 ip address 192.168.30.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit any from public.wan.ppp0 to public.wan
 rule 40 permit openvpn from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto pki trustpoint local
 subject-alt-name test.example.com
 subject-name /O=AlliedTelesis/CN=test.example.com
!
radius-server host localhost key awplus-local-radius-server
!
aaa authentication openvpn default group radius 2fa
!
crypto pki trustpoint local
crypto pki enroll local
radius-server local
 server enable
 nas 127.0.0.1 key awplus-local-radius-server
 group route
  attribute Framed-Route "192.168.10.0/24 192.168.20.1"
  attribute Framed-Route "192.168.30.0/24 192.168.20.1"
 user user01 password passwd01 group route
 user user02 password passwd02 group route
 user user03 password passwd03 group route
!
service 2fa
2fa skew-adjust
2fa totp-window-size 5
2fa email-otp
!
mail smtpserver 198.51.100.1
mail smtpserver authentication plain username reporter password s3|=123+
mail from reporter@example.com
!
interface tunnel0
 tunnel openvpn ip-pool range 192.168.20.11 192.168.20.20 mask 255.255.255.0
 tunnel mode openvpn tun
 ip address 192.168.20.1/24
 ip tcp adjust-mss pmtu
!
ip route 0.0.0.0/0 ppp0
!
end

PN: 613-003066 Rev.M

16進表記	10進表記	説明
経路エントリー #1 （宛先 192.168.10/24 ネクストホップ 192.168.20.1）
`18`	`24`	宛先マスク長
`c0 a8 0a`	`192 168 10`	宛先アドレス
`c0 a8 14 01`	`192 168 20 1`	ネクストホップアドレス
経路エントリー #2 （宛先 192.168.30/24 ネクストホップ 192.168.20.1）
`18`	`24`	宛先マスク長
`c0 a8 1e`	`192 168 30`	宛先アドレス
`c0 a8 14 01`	`192 168 20 1`	ネクストホップアドレス
