設定例集#133: NIFCLOUDとのL2VPN接続（L2TPv3 / IPsec方式）

接続方式「L2TPv3 / IPsec」によるNIFCLOUDとのVPN接続例です。
本例では本製品のLAN側サブネットとNIFCLOUDの仮想サブネットをL2VPN（ブリッジ）接続して1つのサブネットとして扱います。
本製品のLAN側からインターネットへの通信も可能です。

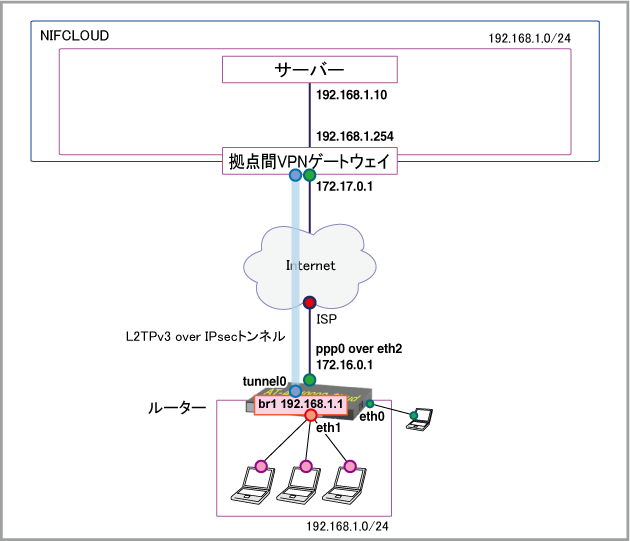

構成

ISPから提供された情報
ISP接続用ユーザー名	user@ispA
ISP接続用パスワード	isppasswdA
PPPoEサービス名	指定なし
WAN側IPアドレス	172.16.0.1/32
ブリッジの設定
ブリッジ	メンバー
br1	eth1 tunnel0
ルーターの基本設定
WAN側物理インターフェース	eth2
WAN側（ppp0）IPアドレス	172.16.0.1/32
LAN側（br1）IPアドレス	192.168.1.1/24
VPN接続設定
拠点間VPNゲートウェイ（NIFCLOUD）	172.17.0.1（実際のIPアドレス確認方法）
L2TPv3自装置ID	1
L2TPv3対向装置ID	2
L2TPv3ポート	1702
IKEフェーズ1（ISAKMP）設定
IKEバージョン	IKEv2
アルゴリズム	AES128 / SHA1 / Group2
SA有効期間	8時間
IKEフェーズ2（IPsec）設定
アルゴリズム	AES128 / SHA1
SA有効期間	1時間

[事前共有鍵]

ルーター・拠点間VPNゲートウェイ（NIFCLOUD）間: secret

事前設定

本設定例は、あらかじめ AT-AR4000S-Cloud の仮想マシンに下記インターフェースを割り当て、管理用IPアドレスを設定していることを前提としています。
仮想マシンの設定については「環境別ガイド」をご参照ください。

インターフェース名	IPv4アドレス	備考
eth0	192.168.10.1/24	管理用IPアドレス
eth1	未設定
eth2	未設定

Note
構成が異なる場合はインターフェース名などを適宜読み替えてください。

ルーターの設定

WANポートeth2上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth2
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・ユーザー名（ppp username）
・パスワード（ppp password）
・IPアドレスの固定設定（ip address）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 keepalive
 ppp username user@ispA
 ppp password isppasswdA
 ip address 172.16.0.1/32
 ip tcp adjust-mss 1414
```
ソフトウェアブリッジ「1」を作成します。これには、bridgeコマンドを使います。
ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
```
bridge 1
```
LAN側インターフェースeth1をソフトウェアブリッジ「1」のブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
```
interface eth1
 bridge-group 1
```
ブリッジインターフェースbr1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface br1
 ip address 192.168.1.1/24
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret address 172.17.0.1
```
IPsecの通信方式を規定するIPsecプロファイルを作成します。
IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

・SA有効期間（lifetime）
・アルゴリズム（transform）
```
crypto ipsec profile nifcloud-ipsec
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
```
ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

・IKEバージョン（version）
・SA有効期間（lifetime）
・DPDキープアライブパケット送信間隔（dpd-interval）
・DPDタイムアウト（dpd-timeout）
・アルゴリズム（transform）
```
crypto isakmp profile nifcloud-isakmp
 version 2
 lifetime 28800
 dpd-interval 15
 dpd-timeout 90
 transform 1 integrity SHA1 encryption AES128 group 2
```
対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
```
crypto isakmp peer address 172.17.0.1 profile nifcloud-isakmp
```
NIFCLOUD側の設定にあわせるため、L2TPv3で使用するUDPポートを初期値の1701から1702に変更します。これには、l2tp unmanaged portコマンドを使います。
```
l2tp unmanaged port 1702
```
L2TPv3 over IPsecトンネルインターフェースtunnel0を作成し、ソフトウェアブリッジ「1」に所属させます。
これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

・ソフトウェアブリッジへの割り当て（bridge-group）
・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースのL2TPv3 自装置ID（tunnel local id）
・トンネルインターフェースのL2TPv3 対向装置ID（tunnel remote id）
・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
・トンネリング方式（tunnel mode l2tp v3）

トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、L2TPv3の詳細は「VPN」/「L2TPv3」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。
```
interface tunnel0
 bridge-group 1
 mtu 1500
 tunnel source ppp0
 tunnel destination 172.17.0.1
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec profile nifcloud-ipsec
 tunnel mode l2tp v3
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.10.0/24
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 172.16.0.1
```
ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 sport 500
 dport 500
```
UDPポート1702番を使うL2TPv3パケットを表すカスタムアプリケーション「l2tpv3」を定義します。
```
application l2tpv3
 protocol udp
 dport 1702
```
NAT-Traversalパケットを表すカスタムアプリケーション「nat-t」を定義します。
```
application nat-t
 protocol udp
 dport 4500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 本製品のWAN側インターフェースから外部への通信を許可します
・rule 20 - ISAKMPパケットを許可します
・rule 30 - IPsec（ESP）パケットを許可します
・rule 40 - NAT-Traversalパケットを許可します
・rule 50 - L2TPv3パケットを許可します
・rule 60 - 内部から内部への通信を許可します
・rule 70 - 内部から外部への通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan to public.wan.ppp0
 rule 40 permit nat-t from public.wan to public.wan.ppp0
 rule 50 permit l2tpv3 from public.wan to public.wan.ppp0
 rule 60 permit any from private to private
 rule 70 permit any from private to public
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
デフォルト経路（0.0.0.0/0）を設定します。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

NIFCLOUDの設定

Note
詳細はNIFCLOUDのドキュメントをご参照ください。

NIFCLOUDのコントロールパネルにログインします。
画面左上の「v」メニューから「ネットワーク」をクリックしてネットワーク図を開きます。
適切なリージョンとゾーンを選択します。

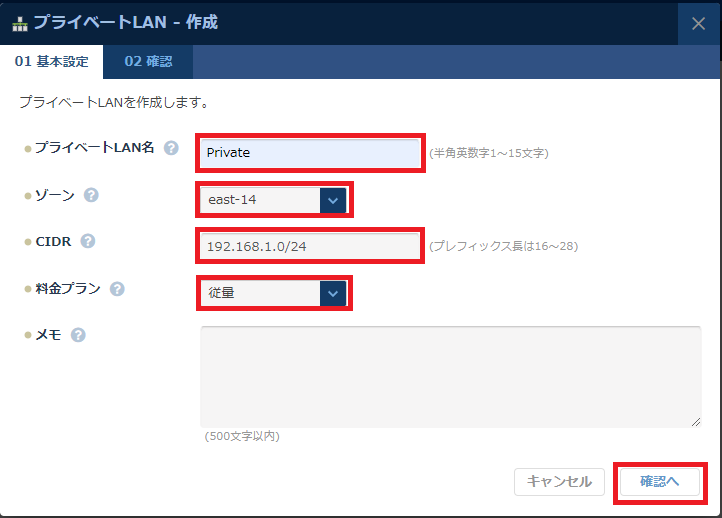

NIFCLOUD側の仮想サブネット（プライベートLAN）を作成します。
「ネットワーク上での操作」ドロップダウンから「プライベートLAN作成」を選択します。
下記のとおり各項目を選択・入力します。
- プライベートLAN名：Private（一例）
- ゾーン：適切なものを選択
- CIDR：192.168.1.0/24（NIFCLOUD仮想サブネット。L2VPN接続する本製品のLAN側サブネットと共通）
- 料金プラン：適切なものを選択
入力後、右下の「確認へ」をクリックして確認画面へ移り、内容に問題がなければ「作成する」をクリックします。
NIFCLOUD側の拠点間VPNゲートウェイ（拠点間VPNGW）を作成します。
画面左の「ネットワーク」をクリックしてネットワーク図を開き、「ネットワーク上での操作」ドロップダウンから「拠点間VPNGW作成」を選択します。
下記のとおり各項目を選択・入力します。
- 拠点間VPNGW名：VPNgw（一例）
- ゾーン：適切なものを選択
- タイプ：適切なものを選択
- 料金プラン：適切なものを選択
入力後、右下の「ネットワーク設定へ」をクリックします。

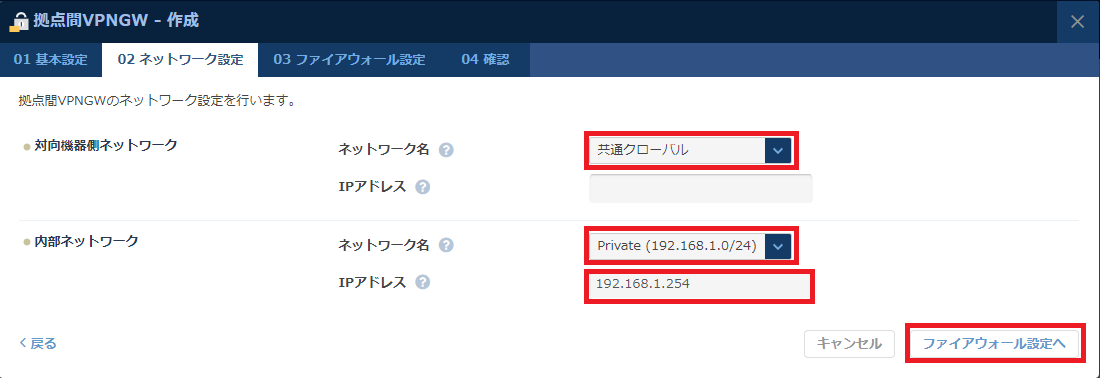

下記のとおり各項目を選択・入力します。
- 対向機器側ネットワーク
  - ネットワーク名：共通グローバル
- 内部ネットワーク
  - ネットワーク名：Private (192.168.1.0/24) （さきほど作成したもの）
  - IPアドレス：192.168.1.254（拠点間VPNGWのプライベートLAN側IPアドレス）
入力後、右下の「ファイアウォール設定へ」をクリックします。
今回はファイアウォールの設定を行わないので、そのまま「確認へ」をクリックし、表示された内容に問題がなければ「作成する」をクリックします。

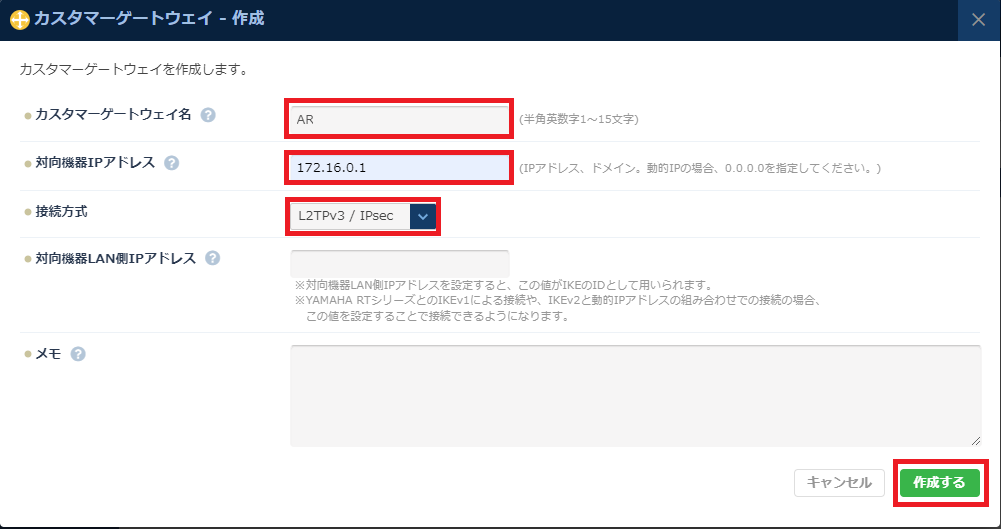

NIFCLOUDから見た対向ルーター（カスタマーゲートウェイ）、すなわち本製品の情報を指定します。
画面左の「カスタマーGW」をクリックし、「カスタマーゲートウェイ作成」をクリックします。
下記のとおり各項目を選択・入力します。
- カスタマーゲートウェイ名：AR（一例）
- 対向機器IPアドレス：172.16.0.1（本製品のWAN側IPアドレス）
- 接続方式：L2TPv3 / IPsec
入力後、右下の「作成する」をクリックします。
NIFCLOUD側の拠点間VPNゲートウェイから本製品（カスタマーゲートウェイ）に対するVPN接続設定を行います。
画面左の「ネットワーク」をクリックしてネットワーク図を開き、作成した「拠点間VPNGW」をクリックし、VPNの基本情報を開きます。
「拠点間VPNGWの操作」ドロップダウンから「VPNコネクション作成」を選択します。
下記のとおり各項目を選択・入力します。
- カスタマーゲートウェイ：AR（さきほど作成したもの）
- 接続方式：L2TPv3 / IPsec
- IKEバージョン：IKEv2
- 暗号化アルゴリズム：AES128
- 認証アルゴリズム：SHA1
- 事前共有鍵：secret
- IKE lifetime：28800（デフォルト）
- ESP lifetime：3600（デフォルト）
- DH Group：デフォルト
入力後、右下の「トンネル設定へ」をクリックします。

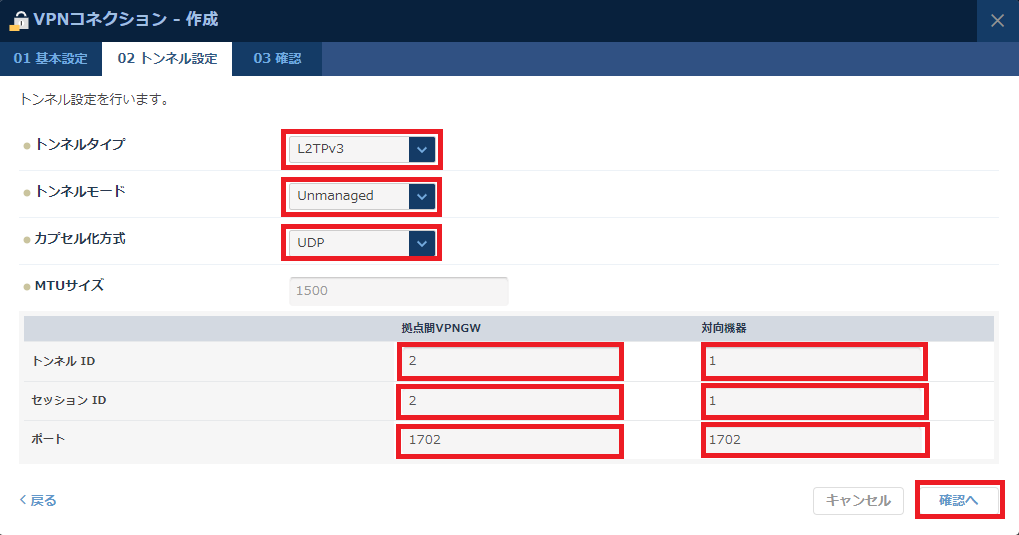

下記のとおり各項目を選択・入力します。
- トンネルタイプ：L2TPv3
- トンネルモード：Unmanaged
- カプセル化方式：UDP
- トンネルID
  - 拠点間VPNGW：2
  - 対向機器：1
- セッションID
  - 拠点間VPNGW：2
  - 対向機器：1
- ポート
  - 拠点間VPNGW：1702
  - 対向機器：1702

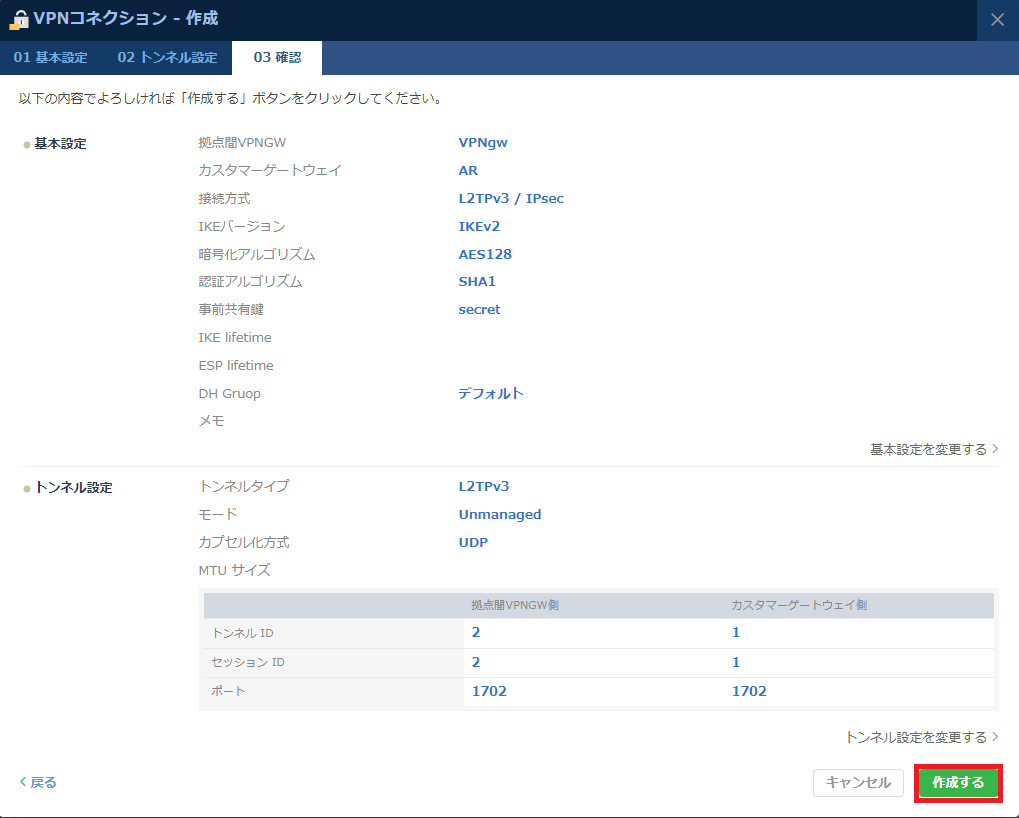

入力後、右下の「確認へ」をクリックします。
内容に問題がなければ「作成する」をクリックします。
画面左の「ネットワーク」をクリックしてネットワーク図を開き、作成した「拠点間VPNGW」をクリックしてVPNの基本情報を開きます。
さらに「ネットワーク」タブをクリックし、ネットワーク情報を開きます。
ネットワーク名「共通グローバル」の「IPアドレス」がNIFCLOUD側にある拠点間VPNゲートウェイ（拠点間VPNGW）のパブリックIPアドレスです。
このアドレスは本製品側のVPN設定時に対向ルーターのアドレスとして使用するため、メモしておいてください。

ルーターのコンフィグ

!
interface eth2
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@ispA
 ppp password isppasswdA
 ip address 172.16.0.1/32
 ip tcp adjust-mss 1414
!
bridge 1
!
interface eth1
 bridge-group 1
!
interface br1
 ip address 192.168.1.1/24
!
crypto isakmp key secret address 172.17.0.1
!
crypto ipsec profile nifcloud-ipsec
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
!
crypto isakmp profile nifcloud-isakmp
 version 2
 lifetime 28800
 dpd-interval 15
 dpd-timeout 90
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp peer address 172.17.0.1 profile nifcloud-isakmp
!
l2tp unmanaged port 1702
!
interface tunnel0
 bridge-group 1
 mtu 1500
 tunnel source ppp0
 tunnel destination 172.17.0.1
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec profile nifcloud-ipsec
 tunnel mode l2tp v3
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 172.16.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application l2tpv3
 protocol udp
 dport 1702
!
application nat-t
 protocol udp
 dport 4500
!
firewall
 rule 10 permit any from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan to public.wan.ppp0
 rule 40 permit nat-t from public.wan to public.wan.ppp0
 rule 50 permit l2tpv3 from public.wan to public.wan.ppp0
 rule 60 permit any from private to private
 rule 70 permit any from private to public
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip route 0.0.0.0/0 ppp0
!
end
