設定例集#5: PPPoEによる端末型インターネット接続 WAN回線バックアップ構成

Note

本設定例ではLAN側ポートを1つWANポートに変更します。LAN側ポートをWANポートに変更した場合、下記設定の入力完了後に設定を保存し、再起動してください。

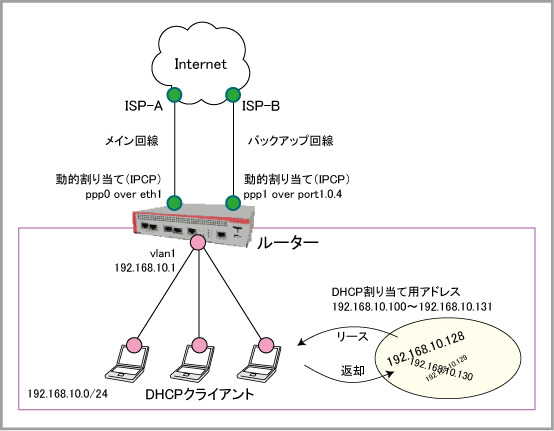

構成

設定開始前に

自動設定の確認と削除

• ネットワークケーブルを接続せずに起動する。
  起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
  ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。


• 自動設定を手動で削除してから設定を行う。
  前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。


システム時刻の設定

• 手動で設定する方法 - 「運用・管理」/「システム」

• NTPで自動設定する方法 - 「運用・管理」/「NTP」


ルーターの設定

1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
   スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。


   no spanning-tree rstp enable


2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface eth1
    encapsulation ppp 0


3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

   ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
   ・LCP EchoによるPPP接続状態の確認（keepalive）
   ・IPCPによるIPアドレスの取得要求（ip address negotiated）
   ・ユーザー名（ppp username）
   ・パスワード（ppp password）
   ・MSS書き換え（ip tcp adjust-mss）

   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface ppp0
    ppp ipcp dns request
    keepalive
    ip address negotiated
    ppp username user@ispA
    ppp password isppasswdA
    ip tcp adjust-mss pmtu


4. port1.0.4をWANポートに変更します。これには、switchportコマンドをNO形式で使用します。
   WANポートport1.0.4上にPPPoEインターフェースppp1を作成します。これには、encapsulation pppコマンドを使います。
   PPPの詳細は「PPP」/「一般設定」をご覧ください。

   ※LAN側ポートをWANポートに変更した場合、設定を保存し再起動するまで、本設定は有効になりません。


   interface port1.0.4
    no switchport
    encapsulation ppp 1


5. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

   ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
   ・LCP EchoによるPPP接続状態の確認（keepalive）
   ・IPCPによるIPアドレスの取得要求（ip address negotiated）
   ・ユーザー名（ppp username）
   ・パスワード（ppp password）
   ・MSS書き換え（ip tcp adjust-mss）

   なおこの例では、メイン回線に障害が発生しているときだけPPP接続を確立するため、初期状態ではppp1インターフェースを無効状態（shutdown）にします。

   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface ppp1
    ppp ipcp dns request
    keepalive
    ip address negotiated
    ppp username user@ispB
    ppp password isppasswdB
    ip tcp adjust-mss pmtu
    shutdown


6. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
   IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。


   interface vlan1
    ip address 192.168.10.1/24


7. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
   エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

   内部ネットワークを表すゾーン「private」を作成します。
   これには、zone、network、ip subnetの各コマンドを使います。


   zone private
    network dhcp
     ip subnet 0.0.0.0/0 interface vlan1
    network lan
     ip subnet 192.168.10.0/24


8. 外部ネットワークを表すゾーン「public」を作成します。
   ネットワーク「ISP-A」はppp0インターフェース側を、「ISP-B」はppp1インターフェース側を表しています。
   前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。


   zone public
    network ISP-A
     ip subnet 0.0.0.0/0 interface ppp0
     host ppp0
      ip address dynamic interface ppp0
    network ISP-B
     ip subnet 0.0.0.0/0 interface ppp1
     host ppp1
      ip address dynamic interface ppp1


9. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
   これには、application、protocol、dportの各コマンドを使います。
   アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

   DHCPパケットを表すカスタムアプリケーション「dhcp」を定義します。


   application dhcp
    protocol udp
    dport 67 to 68


10. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部でのDHCPによる通信を許可します
    ・rule 20 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
    ・rule 30 - 内部から外部への通信を許可します
    ・rule 40 - 本製品のWAN側インターフェース（ppp0）から外部へのDNS通信を許可します
    ・rule 50 - 本製品のWAN側インターフェース（ppp1）から外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。


    firewall
     rule 10 permit dhcp from private.dhcp to private.dhcp
     rule 20 permit any from private.lan to private.lan
     rule 30 permit any from private.lan to public
     rule 40 permit dns from public.ISP-A.ppp0 to public.ISP-A
     rule 50 permit dns from public.ISP-B.ppp1 to public.ISP-B
     protect


11. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。


    nat
     rule 10 masq any from private to public
     enable


12. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・デフォルトゲートウェイ（default-router）
    ・DNSサーバーアドレス（dns-server）
    ・リース時間（lease）


    ip dhcp pool pool10
     network 192.168.10.0 255.255.255.0
     range 192.168.10.100 192.168.10.131
     default-router 192.168.10.1
     dns-server 192.168.10.1
     lease 0 2 0


13. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。


    service dhcp-server


14. インターフェーストリガーを作成します。
    これには、trigger、type interface、scriptの各コマンドを使います。

    ・trigger 1 - ppp0インターフェースがダウンした場合に、WAN回線をバックアップ回線（ppp1）に切り替えるppp0down.scpスクリプトを実行する
    ・trigger 2 - ppp0インターフェースがアップした場合に、WAN回線をメイン回線（ppp0）に切り替えるppp0up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。


    trigger 1
     type interface ppp0 down
     script 1 flash:/ppp0down.scp
    trigger 2
     type interface ppp0 up
     script 1 flash:/ppp0up.scp


15. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。


    ip dns forwarding


16. デフォルト経路をPPPインターフェースppp0とppp1の両方に向けて設定します。
    これにはip routeコマンドを使います。
    ここではppp1側の管理距離をデフォルト値よりも大きく設定することで、ppp0側が優先されるようにしています。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。


    ip route 0.0.0.0/0 ppp0
    ip route 0.0.0.0/0 ppp1 10


17. 以上で設定は完了です。


    end


設定の保存

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

awplus# write memory ↓
Building configuration...
[OK]

ファイアウォールログについて

awplus(config)# log buffered level informational facility local5 ↓

awplus# show log | include Firewall ↓

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
interface port1.0.4
 no switchport
 encapsulation ppp 1
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
 shutdown
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network ISP-A
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
 network ISP-B
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp1
   ip address dynamic interface ppp1
!
application dhcp
 protocol udp
 dport 67 to 68
!
firewall
 rule 10 permit dhcp from private.dhcp to private.dhcp
 rule 20 permit any from private.lan to private.lan
 rule 30 permit any from private.lan to public
 rule 40 permit dns from public.ISP-A.ppp0 to public.ISP-A
 rule 50 permit dns from public.ISP-B.ppp1 to public.ISP-B
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
trigger 1
 type interface ppp0 down
 script 1 flash:/ppp0down.scp
trigger 2
 type interface ppp0 up
 script 1 flash:/ppp0up.scp
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
ip route 0.0.0.0/0 ppp1 10
!
end

トリガースクリプト

enable
configure terminal
int ppp1
no shutdown

enable
configure terminal
int ppp1
shutdown
