設定例集#24: PPPoEによる端末型インターネット接続（UTM各機能の併用）

PPPoEを使ってインターネットサービスプロバイダー（ISP）に接続します。
この例は、接続時にアドレスを1つ割り当てられる端末型の基本設定です。
ダイナミックENATで1個のアドレスを共用し、ファイアウォールで外部からの不正アクセスを防止します。
また、LAN側クライアントの設定を簡単にするため、DNSリレーとDHCPサーバーも利用します。
さらに、本例ではUTMの各機能を併用するための設定も行います。

この例では、アプリケーションコントロール（DPI）機能において、サンドバイン社が提供するアプリケーションシグネチャデータベースを用いていますが、製品内蔵のアプリケーションシグネチャデータベースを使う場合の設定については、備考をご覧ください。

Note
IPレピュテーション（IPアドレスブラックリスト）、Webコントロール（URLフィルタリング）機能を使用するには、それぞれアニュアルライセンスが必要です。また、アプリケーションコントロール（DPI）機能において、サンドバイン社が提供するアプリケーションシグネチャデータベースを使用する場合もアニュアルライセンスが必要です

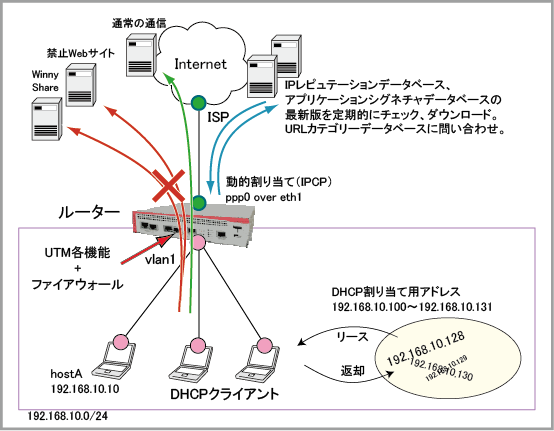

構成

ISPから提供された情報
ISP接続用ユーザー名	user@isp
ISP接続用パスワード	isppasswd
PPPoEサービス名	指定なし
WAN側IPアドレス	動的割り当て（IPCP）
DNSサーバー	自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース	eth1
WAN側（ppp0）IPアドレス	接続時にISPから取得
LAN側（vlan1）IPアドレス	192.168.10.1/24
DHCPサーバー機能	有効
DHCPサーバーの設定
DHCPプール名	pool10
リース時間	2時間
対象サブネット	192.168.10.0/24
デフォルトゲートウェイ	192.168.10.1
DNSサーバー	192.168.10.1
提供するIPアドレスの範囲	192.168.10.100～192.168.10.131（32個）

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。

ネットワークケーブルを接続せずに起動する。
起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。
自動設定を手動で削除してから設定を行う。
前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。

自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

手動で設定する方法 - 「運用・管理」/「システム」
NTPで自動設定する方法 - 「運用・管理」/「NTP」

ルーターの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
```
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.10.1/24
```
アプリケーションコントロール（DPI）機能の設定を行います。
これには、dpi、provider、enableの各コマンドを使います。
アプリケーションコントロール（DPI）の詳細は「UTM」/「アプリケーションコントロール（DPI）」をご覧ください。
```
dpi
 provider procera
 enable
```
IPレピュテーション（IPアドレスブラックリスト）機能の設定を行います。
これには、ip-reputation、provider、category action、protectの各コマンドを使います。
IPレピュテーション（IPアドレスブラックリスト）の詳細は「UTM」/「IPレピュテーション」をご覧ください。
```
ip-reputation
 provider proofpoint
 category Bot action deny
 category ChatServer action deny
 protect
```
侵入防御（IPS）機能の設定を行います。
これには、ips、category action、protectの各コマンドを使います。
ここでは、HTTPに関するエラーや異常を検出したときに該当パケットを破棄するよう設定しています。
侵入防御（IPS）の詳細は「UTM」/「侵入防御（IPS）」をご覧ください。
```
ips
 category http-events action deny
 protect
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
また、Webコントロールで使用するためのホスト「hostA」を定義します。
これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
```
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.10.0/24
  host hostA
   ip address 192.168.10.10
```

外部ネットワークを表すゾーン「public」を作成します。

zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0

Webコントロール（URLフィルタリング）機能の設定を行います。
これには、web-control、action、provider、rule、protectの各コマンドを使います。
ここでは、デフォルトアクションを許可に設定し、特定のサイトだけを禁止するブラックリスト方式の動作に設定しています。
なお、rule 10により、ホスト「hostA」（192.168.10.10）からの通信はすべて許可するよう設定しています。

Webコントロール（URLフィルタリング）の詳細は「UTM」/「Webコントロール」をご覧ください。
```
web-control
 action permit
 provider opentext
 rule 10 permit any from private.lan.hostA
 rule 20 deny nudity from private
 rule 30 deny pornography from private
 protect
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

ここでは、アプリケーションコントロール（DPI）機能によってShareおよびWinnyの通信と判別された内→外のトラフィックを破棄するよう設定しています。

・rule 10 - 内部から外部への Share（sharep2p）通信を破棄します
・rule 20 - 内部から外部への Winny（winny）通信を破棄します
・rule 30 - 内部でのDHCPによる通信を許可します
・rule 40 - 内部から内部への通信を許可します
・rule 50 - 内部から外部への通信を許可します
・rule 60 - UTM各機能のデータベース更新・問い合わせ用に、本製品のWAN側インターフェースから外部へのDNS通信を許可します
・rule 70 - URLカテゴリーデータベースへの問い合わせ用に、本製品のWAN側インターフェースから外部へのHTTP通信を許可します
・rule 80, 90, 100 - IPレピュテーションデータベース、マルウェアシグネチャデータベース、アプリケーションシグネチャデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのHTTPS、SSL、TCP通信を許可します
・rule 110 - 本製品のWAN側インターフェースから外部への通信について、DPIによる判別が完了していないトラフィックを許可します
（DPI機能の有効時には事前定義アプリケーション「dns」よりもDPIアプリケーション「dns」が優先されるため、ルール「50」を機能させるためにこのルールが必要です）

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 deny sharep2p from private.lan to public
 rule 20 deny winny from private.lan to public
 rule 30 permit dhcp from private.dhcp to private.dhcp
 rule 40 permit any from private.lan to private.lan
 rule 50 permit any from private.lan to public
 rule 60 permit dns from public.wan.ppp0 to public.wan
 rule 70 permit http from public.wan.ppp0 to public.wan
 rule 80 permit https from public.wan.ppp0 to public.wan
 rule 90 permit ssl from public.wan.ppp0 to public.wan
 rule 100 permit TCP from public.wan.ppp0 to public.wan
 rule 110 permit undecided from public.wan.ppp0 to public.wan
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

・サブネット（network）
・リースするIPアドレス（range）
・デフォルトゲートウェイ（default-router）
・DNSサーバーアドレス（dns-server）
・リース時間（lease）
```
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
```
DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
```
service dhcp-server
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
```
以上で設定は完了です。
```
end
```

備考：製品内蔵のアプリケーションシグネチャデータベースを使う場合

サンドバイン社が提供するアプリケーションシグネチャデータベースではなく、製品内蔵のデータベースを使用する場合は一部の設定を変更する必要があります。

以下、変更点だけを示します。

アプリケーションシグネチャデータベースの提供元を製品内蔵のもの（built-in）に変更します。
```
dpi
 provider built-in
 enable
```
ファイアウォールの設定を変更します。
アプリケーション「sharep2p」と「winny」は製品内蔵データベースでは検知できないため、検知可能なアプリケーションに変更します。
ここでは例として「facebook」と「youtube」を使用し、該当アプリケーションを破棄するよう設定します。
また、rule 50以降をまとめて1つのルールにします。
```
firewall
 rule 10 deny facebook from private to public
 rule 20 deny youtube from private to public
 rule 30 permit any from private to private
 rule 40 permit any from private to public
 rule 50 permit any from public.wan.ppp0 to public
 protect
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォール、各種UTM機能のログについて

■ ファイアウォールのログを記録するには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

■ 各種UTM機能のログを記録するには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5  ↓

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、各種UTM機能が出力したログメッセージだけを表示させています。

awplus# show log | include local5  ↓

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
dpi
 provider procera
 enable
!
ip-reputation
 provider proofpoint
 category Bot action deny
 category ChatServer action deny
 protect
!
ips
 category http-events action deny
 protect
!
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.10.0/24
  host hostA
   ip address 192.168.10.10
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
web-control
 action permit
 provider opentext
 rule 10 permit any from private.lan.hostA
 rule 20 deny nudity from private
 rule 30 deny pornography from private
 protect
!
firewall
 rule 10 deny sharep2p from private.lan to public
 rule 20 deny winny from private.lan to public
 rule 30 permit dhcp from private.dhcp to private.dhcp
 rule 40 permit any from private.lan to private.lan
 rule 50 permit any from private.lan to public
 rule 60 permit dns from public.wan.ppp0 to public.wan
 rule 70 permit http from public.wan.ppp0 to public.wan
 rule 80 permit https from public.wan.ppp0 to public.wan
 rule 90 permit ssl from public.wan.ppp0 to public.wan
 rule 100 permit TCP from public.wan.ppp0 to public.wan
 rule 110 permit undecided from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
!
end

PN: 613-003319 Rev.D
